PeakTech 4055 MV Bedienungsanleitung
Inhaltszusammenfassung für PeakTech 4055 MV

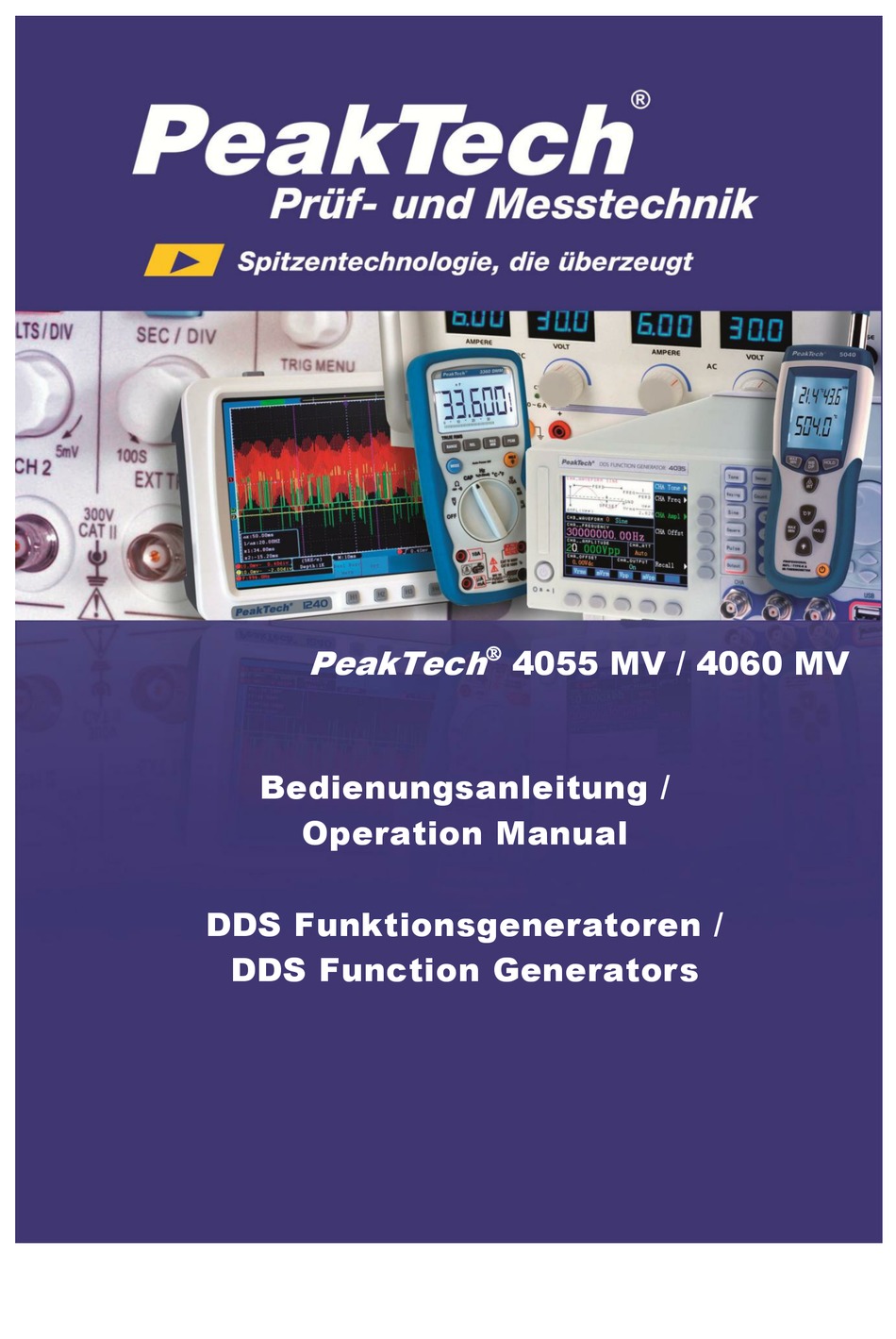

- Seite 1 PeakTech 4055 MV / 4060 MV MVMV Bedienungsanleitung / Operation Manual DDS Funktionsgeneratoren / DDS Function Generators...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Thema 1. Sicherheitshinweise zum Betrieb des Gerätes ® 2. Einführung PeakTech DDS-Funktionsgeneratoren 2.1. Vorbereitungen zum Betrieb 2.2. Beschreibung der Gerätefront und der Rückseite 2.4. Beschreibung der Tasten 2.5. Allgemeine Bedienung - 2.5.1. Einzel-Frequenz-Funktion - 2.5.2. Frequenz-Wobbel-Funktion - 2.5.3. Burst-Funktion - 2.5.4 .Frequenzmodulationsfunktion... -
Seite 4: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EC (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. -
Seite 5: Einführung Peaktech ® Dds-Funktionsgeneratoren
2. Einführung PeakTech DDS-Funktionsgeneratoren Ausgerüstet mit Direkter Digitalsynthese-Technik bieten PeakTech DDS Funktionsgeneratoren eine hohe Leistung sowie vielfältige Funktionen, die für schnelle Messeinsätze nötig sind. Die einfach gestaltete Front, die numerische Anzeige sowie die Anzeigelampen erlauben komfortables Arbeiten und Ablesen. Darüber hinaus erweitern zahlreiche optionale Funktionen die Eigenschaften des Gerätes. -
Seite 6: Geräterückseite
2.2.2. Geräterückseite: 10. 11. USB-Anschluss Leistungsverstärker Ausgang Leistungsverstärker Eingang Trigger-Eingang Kaltgerätebuchse 2.3. Anzeige Das Display zeigt zwei Gruppen von Ziffern, die Gruppe auf der linken Seite mit 6 Ziffern zeigen Frequenz, Periodendauer, Dämpfung und Tastverhältnis der Signale. Die vier Ziffern auf der rechten Seite zeigen Amplitude und Offset der Signale. Es werden auch weitere auf dem Display angezeigt, wie das aktuelle Wellenform-Signal, Signalparameter und Einheiten der Parameter. -
Seite 7: Beschreibung Der Tasten
2.4. Beschreibung der Tasten Auf der Gerätefront befinden sich 28 Tasten mit folgenden Funktionen (siehe Gerätefront). * Die Tasten 【0】【1】【2】【3】【4】【5】【6】【7】【8 】【9】dienen zur Eingabe von Zahlen. * Die Taste 【.】dient zur Eingabe des Dezimalpunktes. * Die Taste【-】dient zur Eingabe von Minuswerten in der Option von "Offset" sowie in anderen Fällen; auch zum Einschalten bzw. -
Seite 8: Allgemeine Bedienung
2.5. Allgemeine Bedienung Die folgende Beschreibung erklärt die allgemeine Bedienung für die Standardnutzung. Bei Fragen lesen Sie bitte die entsprechenden Abschnitte in Kapitel 3 dieser Anleitung. 2.5.1. Einzel-Frequenz-Funktion Nach dem Einschalten des Gerätes geben die Ausgänge ein Einzel-Frequenz-Signal aus. Frequenzeinstellung: Stellen Sie den Frequenz-Wert bei 3,5 kHz 【Freq】... -
Seite 9: Frequenz-Wobbel-Funktion
2.5.2. Frequenz-Wobbel-Funktion Drücken Sie die Taste 【Sweep】für die Ausgangsfrequenz mit Sinus-Signal. Startfrequenz-Einstellung: Legen Sie die Start-Frequenz auf 5 kHz fest Drücken Sie die Taste 【Menü】, die "Startfrequenz" leuchtet auf, drücken Sie【5】【kHz】. Endfrequenz-Einstellung: Stellen Sie die Endfrequenz auf 2 kHz. Drücken Sie die Taste【Menü】 , die "Endfrequenz leuchtet auf, drücken Sie 【2】【kHz】. Sweep Zeiteinstellung: Stellen Sie die Sweep-Zeit auf 5 s. -
Seite 10: Frequenzmodulationsfunktion
2.5.4 .Frequenzmodulationsfunktion: Stellen Sie die kontinuierliche Frequenz auf 20kHz 【FM】-Taste drücken, um über den Ausgang ein Frequenzmodulationssignal auszugeben. Modulationsfrequenz Einstellung: Stellen Sie die Modulationsfrequenz auf 10Hz Drücken Sie die【Menü】-Taste, "Mod_f"-Zeichen erscheint im Display Drücken Sie 【1】 【0】【Hz】. Frequenzabweichung Einstellung: Stellen Sie die Frequenzabweichung auf 2kHz. Drücken Sie die【Menü】-Taste, "Devia"-Zeichen erscheint im Display Drücken Sie 【1】【kHz】. -
Seite 11: Pulsweitenmodulation
2.5.7. Pulsweitenmodulation: Drücken Sie die【PWM】-Taste, um über den Ausgang ein Pulsbreitenmodulationssignal auszugeben. Modulationsfrequenz Einstellung: Stellen Sie die Modulationsfrequenz als 1Hz Drücken Sie die【Menü】-Taste, "Mod_f"-Zeichen erscheint im Display Drücken Sie【1】【Hz】. Einstellung der Pulsweitenabweichung: Stellen Sie die Impulsbreitenabweichung auf 80%. Drücken Sie die【Menü】-Taste, "Devia"-Zeichen erscheint im Display Drücken Sie【8】【0】【%】. -
Seite 12: Funktionsbeschreibung
3. Funktionsbeschreibung 3.1. Blockdiagramm Data storage Programmable FLASH interface Keyboard, Micro- Clock display, controller 20MHz adjusting knob SYNC output Digital Digital-analog synthesis converter D/A FPGA Voltage Amplitude Lowpass filter amplification control Offset control Power Attenuator Main output amplification 20dB+40dB Output Power protection 3.2. -
Seite 13: Bedienung
3.3. Bedienkonzept * Die MCU steuert die Tasten und die Anzeigeelemente über eine Schnittstellenschaltung. Wird eine Taste gedrückt, identifiziert die MCU den Code dieser Taste und führt die zugehörigen Befehle aus. Die Anzeigenschaltung zeigt den Betriebszustand sowie die Generatorparameter über Menüzeichen an. * Mit dem Drehknopf wird der Zahlenwert an der Cursorposition verändert. -
Seite 14: Frequenz
4.2. Frequenz * Nach dem Start wählt der Generator automatisch die Kontinuitätsfunktion aus. Die Kontinuitätsfunktion bedeutet, dass das Ausgangssignal stabil und kontinuierlich ist und die Wellenform, sowie Frequenz, Amplitude und Phase sich nicht mit der Zeit verändern. 4.2.1. Einstellen der Frequenz * Drücken Sie die Taste 【Freq】, um den aktuellen Frequenzwert anzuzeigen. -
Seite 15: Ausgangsimpedanz
4.2.6. Ausgangsimpedanz: * Der Amplitudeneinstellwert wird bei offenem Ausgang kalibriert. Die wirkliche Spannung der Ausgangsimpedanz ist der Amplituden-Einstellwert multipliziert mit dem Zuweisungsverhältnis aus Lastimpedanz und Ausgangsimpedanz. Die Ausgangsimpedanz beträgt ca. 50. Ist die Lastimpedanz groß genug, geht das Zuweisungsverhältnis gegen 1. Der Spannungsabfall der Ausgangsimpedanz kann vernachlässigt werden. -
Seite 16: Auswahl Der Signalform Für Kanal A
4.2.9. Auswahl der Signalform für Kanal A: Der Generator kann 16 Arten von Wellenformen ausgeben. * Drücken Sie die Tasten 【Shift】【Sine】, 【Shift】【Square】, 【Shift】【Ramp】, um diese drei Arten von Wellenformen direkt zu wählen. * Das entsprechende Symbol leuchtet nach Betätigung in der Anzeige auf. * Wählen Sie 16 weitere Arten von Wellenformen mit der【Shift】【Arb】-Taste, welche nach Betätigung aufleuchtet und ein entsprechendes Symbol in der Anzeige angibt. -
Seite 17: Ausgangs-Phasen-Einstellung
4.3. Ausgangs-Phasen-Einstellung * Unter der kontinuierlichen Frequenzfunktion, drücken Sie die 【Menü】-Taste, "Phase" leuchtet auf und die Anzeige gibt den Phasen-Wert an. * Um den Phase-Wert einzugeben, verwenden Sie die Zifferntasten oder den Drehknopf. Licht, gibt es nur zwei Werte, 0 und 1, der Output-Phase. Bei der Einstellung der Phase auf 0 ist der Phasenwert des "OUTPUT"-Anschlusses gleich dem des "SYNC"-Anschlusses. -
Seite 18: Trigger-Wobbelung
4.4.3. Sweeping-Modus: * Drücken Sie die【Menü】-Taste um den Sweep-Modus einzustellen. Setzen Sie den Wert "0", das Zeichen "linear" wird angezeigt, und der Sweep-Modus ist „Linearität“. * Setzen Sie den Wert als "1“, das Zeichen "log" wird angezeigt und „Logarithmus“ ist als Sweep-Modus ausgewählt. -
Seite 19: Burst Funktion
4.5. Burst Funktion Es wird erläutert, dass im Burst-Modus das Wort "Burst" den Zyklus der jeder Wellenform bedeutet nicht nur der Impuls. Im Burst-Ausgang wird eine Wellenform mit einer spezifizierten Anzahl von Zyklen und einem bestimmten Abschnitt einer Startphase, oder gibt ein Signal mit einer spezifizierten Anzahl von Zyklen nur einzeln aus. -
Seite 20: Sync-Ausgang
4.5.5. Sync-Ausgang: Unabhängig vom kontinuierlichen Burst-, Einzel-Burst-Modus oder angesteuerten Ausgabemodus, kann ein Sync-Signal über den "Sync"-Anschluss ausgegeben werden. Es ist eine pulsierende Wellenform eines TTL-Pegels, dessen ansteigende Flanke entsprechend des Burst-Startpunktes, während die abfallende Flanke entsprechend dem Burst-Endpunktes ist. Während des kontinuierlichen Bursts hält der Sync-Ausgang einen hohen Pegel und während der Stillstandszeit Burst hält... -
Seite 21: Amplitudenmodulation (Am)
4.7 Amplitudenmodulation (AM) In der Amplitudenmodulation wird die Amplitude des Trägersignals mit der aktuellen Spannung des Modulationssignals verändert. Alle 16 Signale der Trägerwellenform können verwendet werden. Natürlich ist dies nicht mit DC oder Rauschen möglich. Vor dem Starten der Amplitudenmodulation, müssen die Wellenform, Frequenz und Amplitude der Trägerwelle in der kontinuierlichen Funktion eingestellt werden. -
Seite 22: Phasenmodulation (Pm)
4.8. Phasenmodulation (PM) Bei der Phasenmodulation wird die Phase des Trägersignals durch die Momentanspannung der Modulationssignalform verändert. Alle 16 Signale, außer DC und Rauschen, können als Trägerwellenform verwendet werden. Vor dem Starten der Phasenmodulation, müssen die Wellenform, Frequenz und Amplitude der Trägerwelle in der kontinuierlichen Funktion eingestellt werden. -
Seite 23: Pulsweitenmodulation (Pwm)
4.9. Pulsweitenmodulation (PWM) Bei der Pulsweitenmodulation wird die Impulsbreite des Trägersignals durch die Momentanspannung des Modulationssignals verändert. Die Trägersignalform muss Impuls sein. Vor dem Starten der Pulsweitenmodulation, müssen die Wellenform, Frequenz und Amplitude der Trägerwelle in der kontinuierlichen Funktion eingestellt werden. Drücken Sie die【PWM】-Taste, die Taste "PWM"... -
Seite 24: Frequenzumtastung - Frequency Shift Keying (Fsk)
4.10. Frequenzumtastung - Frequency Shift Keying (FSK) Bei der Frequenzumtastung (FSK) wird die Trägerfrequenz einer periodischen sinusförmigen Schwingung zwischen einem Satz unterschiedlicher Frequenzen verändert, welche die einzelnen Sendesymbole darstellen. Alle 16 Ausgangssignaledes Generators, ausgenommen DC und Rauschen, können als Trägerwelle verwendet werden. Vor dem Starten der Frequenzumtastung (FSK), müssen die Wellenform, Frequenz und Amplitude der Trägerwelle kontinuierlichen... -
Seite 25: Ausgangs-Port
4.11. Ausgangs-Port: Es gibt zwei Ausgänge an der Vorderseite des Gerätes. Um Beschädigungen am Gerät zu vermeiden, sollte der Benutzer keinerlei Spannungen an die beiden Ausgänge anlegen. 4.11.1. Signal-Ausgang "Output": * Alle Signale, die der Generator erzeugt, werden am Signal-Ausgang ausgegeben. Drücken Sie die【Output 】-Taste, um den Signal-Ausgang zu öffnen oder zu schließen. -
Seite 26: Parameterkalibrierung
4.14. Parameterkalibrierung * Das Instrument wird kalibriert ausgeliefert, aber einige Spezifikationen können sich während einer längeren Nutzungszeit verändern. Um die Genauigkeit über einen langen Zeitraum zu gewährleisten, sollte das Gerät regelmäßig kalibriert werden. * Sie können die Genauigkeit des Geräts wiederherstellen durch den Tastaturbetrieb, um die wichtigsten Spezifikationen zu kalibrieren, ohne die Abdeckung des Gerätes zu entfernen. -
Seite 27: Standardeinstellungen
4.15 Standardeinstellungen 4.15.1. Kontinuierliche-Funktion: Kontinuierliche Funktion ist nach dem Einschalten standardmäßig aktiviert Wellenform Sinus Frequenz 1 kHz Amplitude 1Vpp Dämpfung Auto Offset 0Vdc Tastverhältnis Ausgang-Phase 0° Ausgang offen 4.15.2. Frequenz Wobbelung (Sweep): Startfrequenz 100 Hz End-Frequenz 1 kHz Sweep-Zeit Sweep-Modus linear intern, Trigger-Modus... -
Seite 28: Leistungsverstärker
4.16. Leistungsverstärker Im Gerät befindet sich ein Leistungsverstärker, ein unabhängiges Modul des Generators zum Anschluss zwischen der Ausgangsbuchse des Generators und der Eingangsbuchse des Verbrauchers. Um das Ausgangssignal zu verstärken, verbinden Sie das Eingangssignal mit dem „Verstärkereingang“ (P-Input), um am „Ausgang“ (P-Output) auf der Geräterückseite ein zweifach verstärktes Signal zu erhalten. -
Seite 29: Spezifikationen
5. Spezifikationen 5.1. Kanal A 5.1.1. Wellenform: Ausgangssignale 16 Standardsignale wie Sinus, Rechteck, Rampe, Exponent, Rauschen, etc. Wellenformlänge 1024 Punkte Messrate 100 MSa/s Amplitudenauflösung 8 bits ≤-40 dBc (<5 MHz) harmonische Verzerrung (1Vss) <-35 dBc (>5 MHz) ≤0,5% (20 Hz ~ 20 kHz / 20 Vss) Gesamtverzerrung ≤35 ns, over shoot ≤10 % Anstiegs-/Abfallzeit:... -
Seite 30: Allgemeine Daten
5.1.6. FM, AM, PM, PWM: 16 Arten von Wellenformen inklusive Sinus, Rechteck, Trägerwellenform Rampe, etc. (PWM nur Impuls-Signal) 16 Arten von Wellenformen inklusive Sinus, Rechteck, Wellenform für die Modulation Rampe, etc. Modulationsfrequenz 40 mHz ~ 20 kHz 10 μHz ~ 3 MHz P 4055 Frequenz-Offset 10 μHz ~ 20 MHz... - Seite 31 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 03/2015/Po. -28-...
