18
MOD-Funktionen

18.2 Grafik-Einstellungen

18.2 Grafik-Einstellungen
Mit der MOD-Funktion Grafik-Einstellungen können Sie den
Modelltyp und die Modellqualität wählen.
Grafik-Einstellungen wählen:
Wählen Sie im MOD-Menü die Gruppe Grafik-Einstellungen
Wählen Sie den Modelltyp
Wählen Sie die Modellqualität
Drücken Sie den Softkey ÜBERNEHMEN
Drücken Sie den Softkey OK

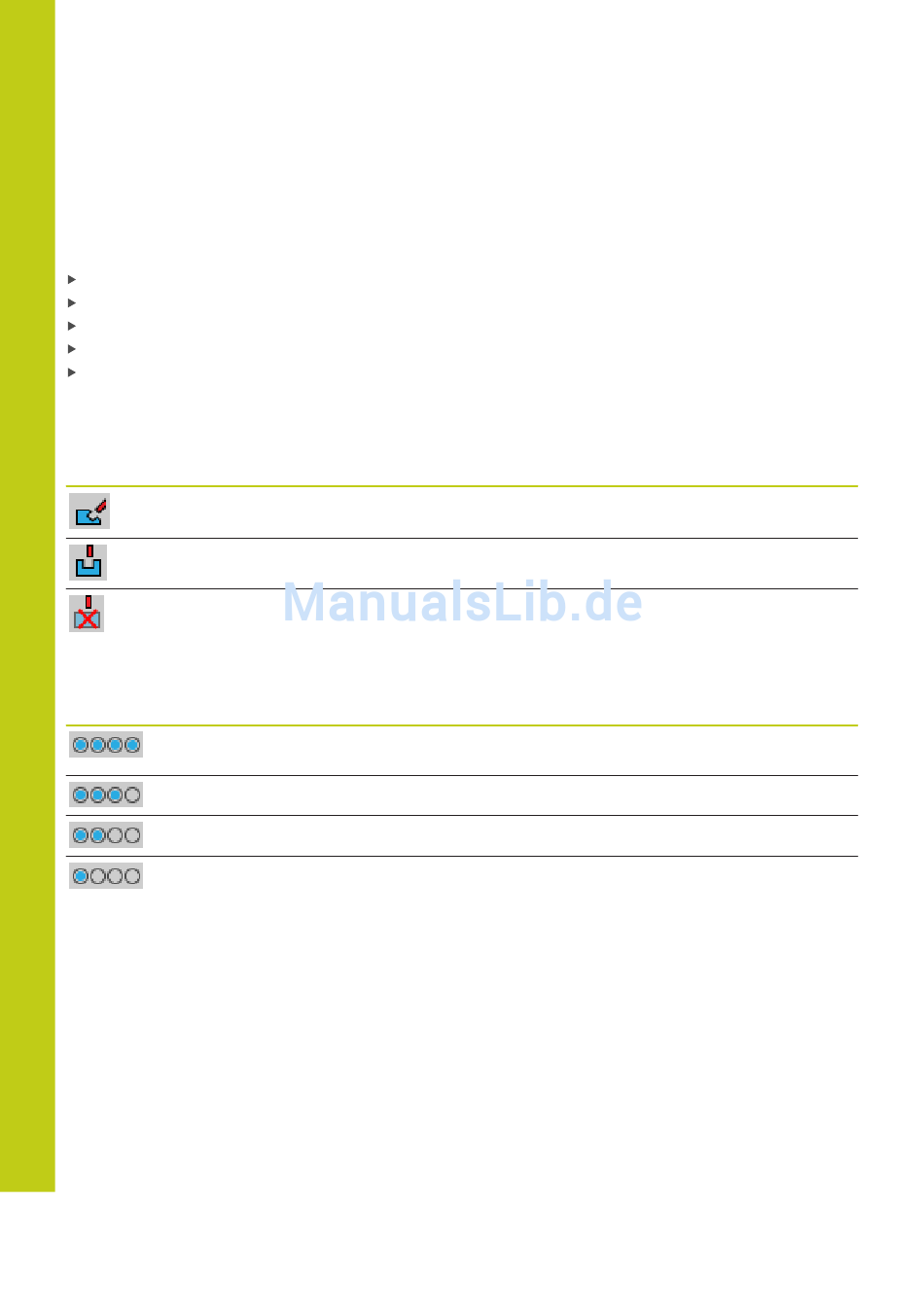

Für die Grafik-Einstellung der TNC haben Sie folgende Simulationsparameter:
Modelltyp
Angezeigtes
Symbol
Modellqualität
Angezeigtes
Symbol
618
Auswahl Eigenschaften
3D sehr detailgetreu,
zeit- und speicheraufwändig
2.5D schnell
kein Modell sehr schnell
Auswahl Eigenschaften
sehr hoch hohe Datenrate, genaue Abbildung der Werkzeuggeometrie,
Abbildung von Satzendpunkten und Satznummern möglich,
hoch hohe Datenrate, genaue Abbildung der Werkzeuggeometrie
mittel mittlere Datenrate, Näherung der Werkzeuggeometrie
niedrig niedrige Datenrate, geringe Näherung der Werkzeuggeometrie
Anwendung
Fräsbearbeitung mit Hinterschnitten,
Fräs-Dreh-Bearbeitung
Fräsbearbeitung ohne Hinterschnitte
Liniengrafik
