5.2.6. Finecorsa in apertura.
Morsetti "FCA & COMF". Contatto normalmente chiuso. Questo interviene bloccando il moto d'apertura del
cancello. Lo stato di questo ingresso è segnalato dal led "FCA".
5.2.7. Finecorsa in chiusura.
Morsetti "FCC & COMF". Contatto normalmente chiuso. Questo interviene bloccando il moto di chiusura del
cancello. Lo stato di questo ingresso è segnalato dal led "FCC".
Attenzione:
• Per il corretto funzionamento dell'automazione è assolutamente necessario collegare entrambi
finecorsa.
• Il morsetto COMF deve essere utilizzato SOLO ED ESCLUSIVAMENTE per il collegamento del contatto
comune dei finecorsa.
5.3. MORSETTIERA CN3
5.3.1. Motoriduttore
Morsetti "APM - CHM - COM" (apre - chiude - comune). Collegare a questi morsetti i cavi di alimentazione del
motoriduttore, collegando, tra il morsetto APM e CHM il condensatore.
5.3.2. Lampeggiante
Morsetti "LAMP & N". Collegare a questi morseti il lampeggiante. L'uscita di questi morsetti è a 230V~.
Attenzione: Il lampeggio non viene dato dalla centrale ma dal lampeggiante.
5.3.3. Linea
Morsetti "N & F". Collegare a questi morsetti la linea di alimentazione a 230V~ 50Hz.

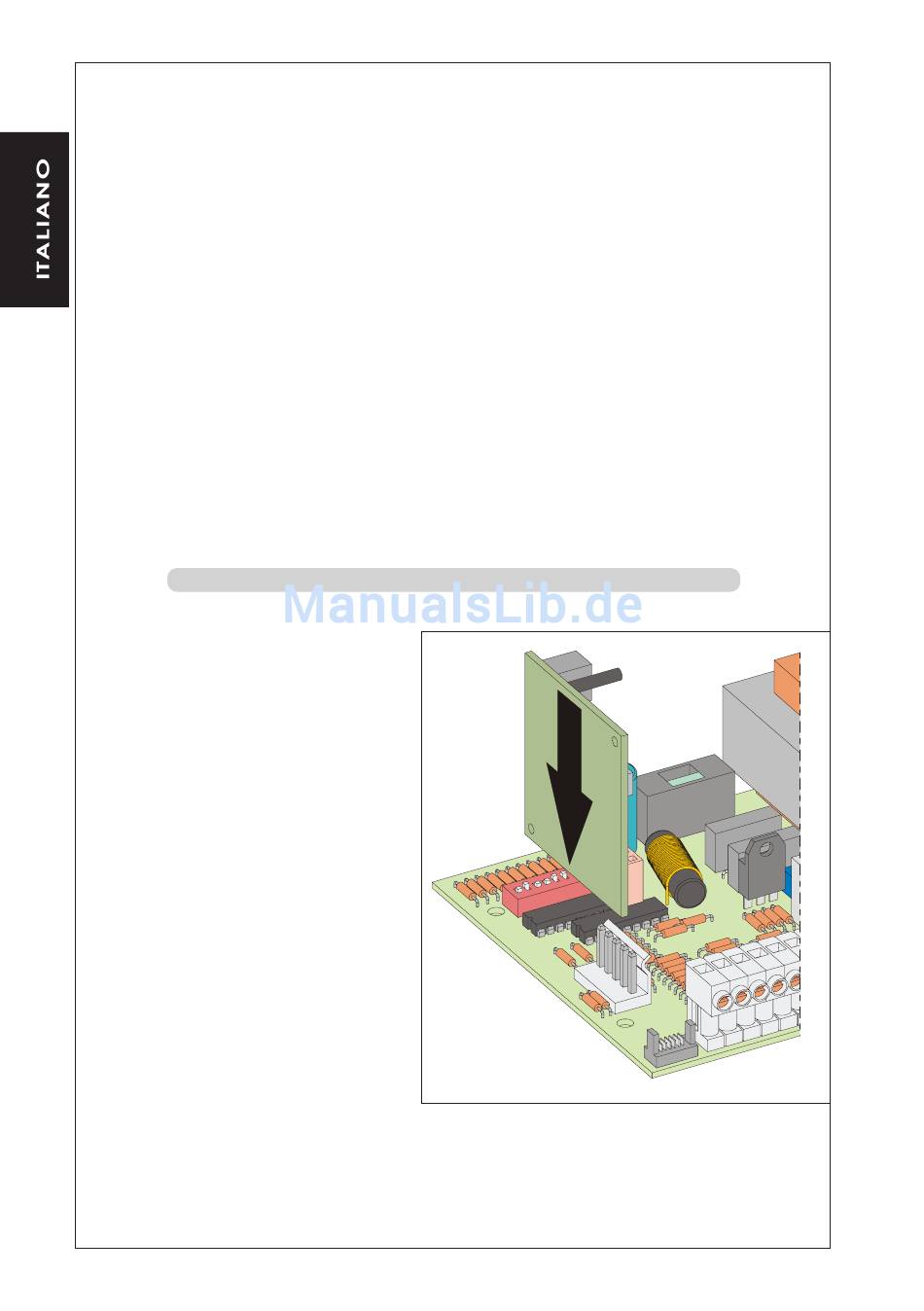

6. INSERIMENTO SCHEDA RICEVITORE PER RADIOCOMANDO
La centrale è predisposta per alloggiare un mo-
dulo radioricevitore 5 pin. Per procedere all'in-
stallazione togliere l'alimentazione elettrica ed
inserire il modulo nell'apposito connettore CN4
(vedi Fig.1) sulla centrale.
Attenzione: Per non danneggiare, e quindi
comprometterne irrimediabilmente il
funzionamento, la ricevente deve essere
innestata rispettando l'orientamento di Fig.2
Seguire poi le istruzioni del radioricevitore per la
memorizzazione del radiocomando.
4
Fig. 2
