5.2.7. Endschalter beim Schließen
Klemmen „FCC & COMF". Ruhekontakt. Beim Ansprechen wird die Schließbewegung des Tors gesperrt. Der
Zustand dieses Eingangs wird durch die LED „FCC" signalisiert.
Achtung:
• Für den reibungslosen Betrieb der Automation müssen beide Endschalter angeschlossen werden.
• Die Klemme COMF darf AUSSCHLIESSLICH für den Anschluss des Sammelkontakts der Endschalter
verwendet werden.
5.3. KLEMMENLEISTE CN3
5.3.1. Getriebemotor
Klemmen „APM - CHM – COM" (Öffnen – Schließen – Sammelkontakt) An diese Klemmen die Netzkabel des
Getriebemotors durch den Anschluss des Kondensators zwischen die Klemme APM und CHM anschließen.
5.3.2. Blinkleuchte
Klemmen „LAMP & N". An diese Klemmen die Blinkleuchte anschließen. Am Ausgang dieser Klemmen ist eine
Spannung von 230V~ angelegt.
Achtung: Das Blinken wird nicht von der Steuereinheit, sondern von der Blinkleuchte erzeugt.
5.3.3. Leitung
Klemmen „N & F". An diese Klemmen die Versorgungsleitung 230V~ 50Hz anschließen.
6. EINSETZEN DER EMPFÄNGERKARTE FÜR FUNKSTEUERUNG

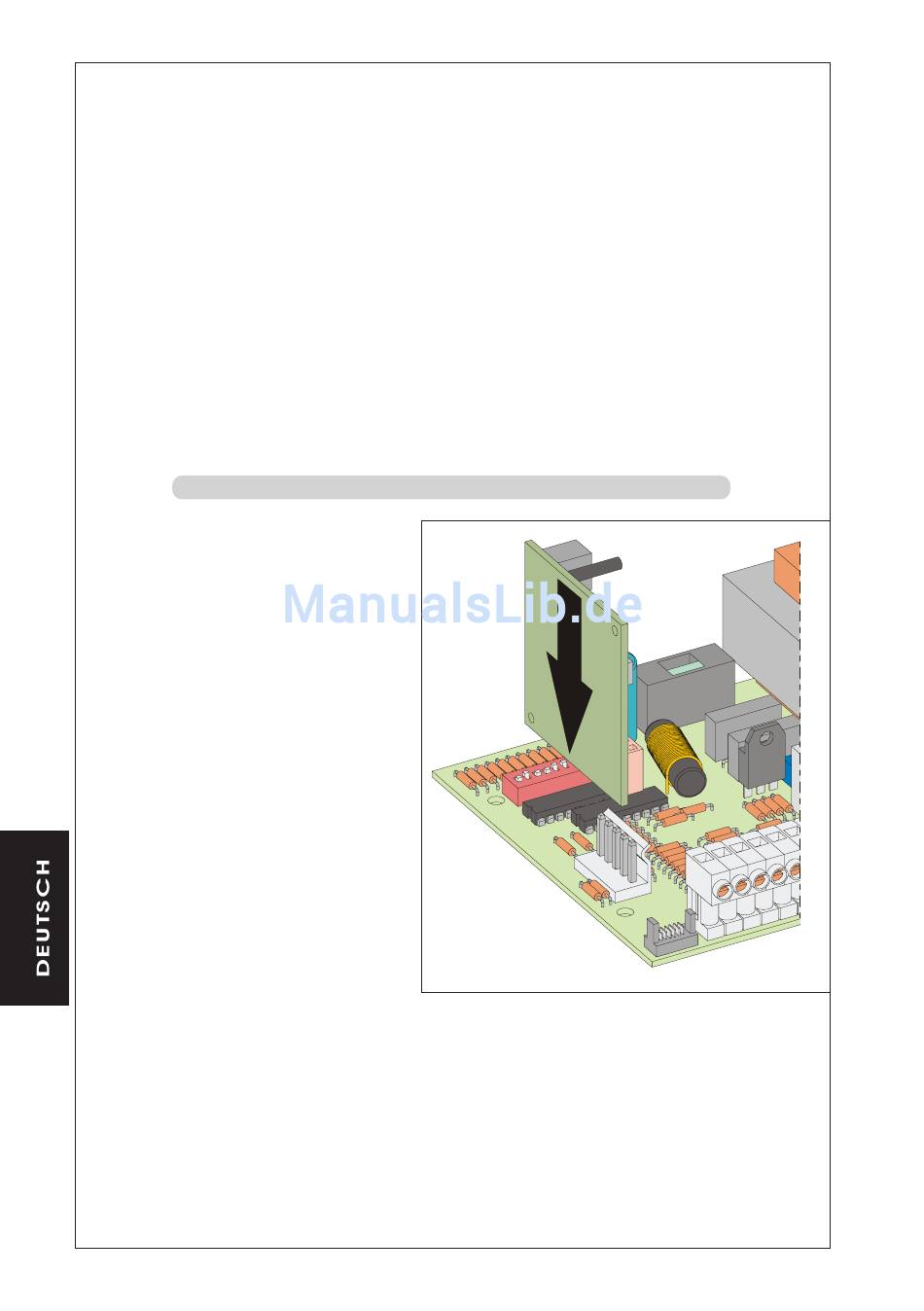

Die Steuereinheit ist für die Aufnahme eines
Funkempfängermoduls 5 Pin ausgelegt. Für den
Einbau die Stromversorgung unterbrechen und
das Modul in den entsprechenden Stecker CN4
(siehe Abb. 1) auf der Steuereinheit einsetzen.
Achtung: Für den störungsfreien Betrieb und
um Beschädigungen zu vermeiden, muss der
Empfänger unter Beachtung der Ausrichtung
in Abb. 2 eingesetzt werden.
Die Anweisungen des Funkempfängers für die
Speicherung der Funksteuerung befolgen.
32
Abb. 2
