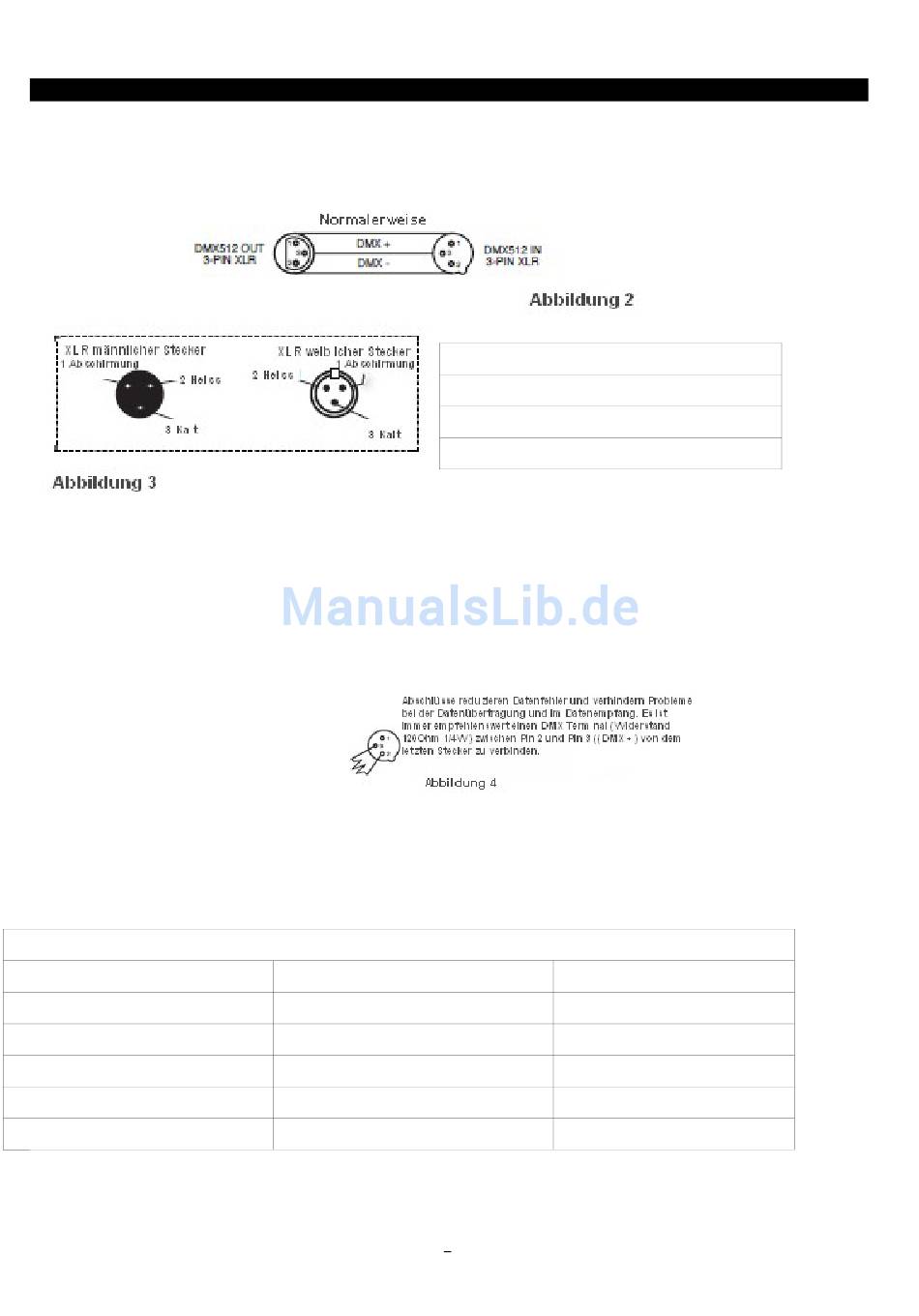

Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen Kabel
herstellen. Benutzen Sie nicht den Erdungspin des XLR Steckers. Die Abschirmleitung darf
weder an den Erdungspin angeschlossen werden noch an das Gehäuse des Steckers berühren.
Das Erden der Abschirmung könnte zu einem Kurzschluss oder zu Fehlfunktionen führen.
Extrahinweis : Abschließen einer Kette. Wenn längere Kabelabschnitte benutzt werden, kann
es nötig werden am letzten angeschlossenen Gerät einen Terminator zu verwenden, um
Fehlfunktionen zu vermeiden. Ein Terminator ist ein 110-120 Ohm 1/4 Watt Widerstand, der
zwischen den Pins zwei und drei der männlichen XLR Stecker (DATA + und DATA -)
angeschlossen wird. Diese Vorrichtung wird in den weiblichen XLR Stecker des letzten
angeschlossenen Geräts in Ihrer Kette eingesteckt, um die Linie abzuschließen.
Das Benutzen eines Kabelterminators (ADJ Bestellnummer Z-DMX/T) reduziert die
Wahrscheinlichkeit von Fehlfunktionen.
XLR 5-Pin DMX Stecker. Manche Hersteller benutzen für die Datenübertragung XLR Stecker mit
5 Pins anstatt mit 3 Pins. XLR 5-Pin Stecker können an XLR 3-Pin DMX Linien angeschlossen
werden. Wenn Sie Standard XLR 5-Pin Stecker in eine 3-Pin Linie einstecken wollen, müssen Sie
einen Kabeladapter benutzen. Diese Kabeladapter sind bereits in fast allen Elektrogeschäften
erhältlich. Die nachfolgende Tabelle beschreibt detaillier die richtige Anpassung der Kabel.
Konvertierung eines XLR 3-Pin zu XLR 5-Pin Stecker
Leitung
Signalmasse/Abschirmung
Data Compliment (- Signal)
Data True (+ Signal)
Nicht benutzt
Nicht benutzt
American DJ® -
Weibliche 3-Pin XLR (Out)
Pin 1
Pin 2
Pin 3
www.americanaudio.eu
XLR Pin Anordnung
Pin 1 = Abschirmung
Pin 2 = negative Signalader (negativ)
Pin 3 = positive Signalader (positiv)
Männliche 5-Pin XLR (In)
Pin 4 – nicht benutzen
Pin 5 – nicht benutzen
46HP LED
–
™ - Benutzerhandbuch Seite 6
