46HP LED
Set-Up
Stromzufuhr: Bevor Sie Ihr Gerät an die Stromzufuhr anschließen, vergewissern Sie sich, dass
die am Gerät angegebene Spannung der Netzspannung Ihrer Steckdose entspricht. 46HP LED
von American DJ® ist mit einer universellen 100 ~ 220V Stromversorgung ausgestattet. Das
Gerät arbeitet sowohl mit 110V wie auch 220V Netzspannung.
DMX-512: DMX steht für Digital Multiplex. Dies ist ein internationales Steuerprotokoll, das von
den meisten Herstellern für Beleuchtungen und Controllern benutzt wird, als eine Form der
Kommunikation zwischen "intelligenten" Scheinwerfern und der Steuerungen. Die DMX
Steuerung sendet DMX Steuerungsdaten von der Steuerung zu den Scheinwerfern. DMX Daten
werden als serielle Daten von Scheinwerfer zu Scheinwerfer über DATA "IN" und DATA"OUT"
XLR Anschlüsse verschickt. Diese Anschlüsse befinden sich auf allen DMX Scheinwerfern (auf
den meisten Controllern befinden sich nur DATA "OUT" Anschlüsse).
DMX Verbindungen: DMX ist ein Steuerungsprotokoll, dass es ermöglicht alle Typen und
Modelle verschiedener Hersteller zu verbinden und durch einen einzigen Controller zu steuern,
sofern alle Scheinwerfer und der Controller DMX konform sind. Um den korrekten DMX
Datentransfer bei Nutzung mehrerer DMX Scheinwerfer sicherzustellen, versuchen Sie den
kürzest möglichen Kabelweg zu nutzen. Die Reihenfolge der angeschlossenen Geräte hat dabei
keine Bedeutung. Zum Beispiel: Wenn einem Scheinwerfer die DMX Adresse 1 zugeteilt wird,
kann er beliebig in der DMX Linie positioniert werden, egal ob am Anfang, am Ende oder in der
Mitte. Also kann der erste Scheinwerfer, der durch den Controller gesteuert wird, der letzte in
der Kette sein. Wenn ein Scheinwerfer die DMX Adresse 1 zugeteilt bekommt, weiß der DMX
Controller wohin er die Daten für die Adresse 1 schicken soll, unabhängig davon wo er in der
DMX Kette positioniert ist.
Datenkabel (DMX Kabel) Anforderungen (Für den DMX und Master/Slave Betrieb):
46HP LED kann durch das DMX-512 Steuerprotokoll gesteuert
werden. Der 46HP LED hat sechs DMX Kanal Betriebsarten. Die DMX
Adresse ist auf der Rückseite des Geräts angegeben. Ihr Gerät und

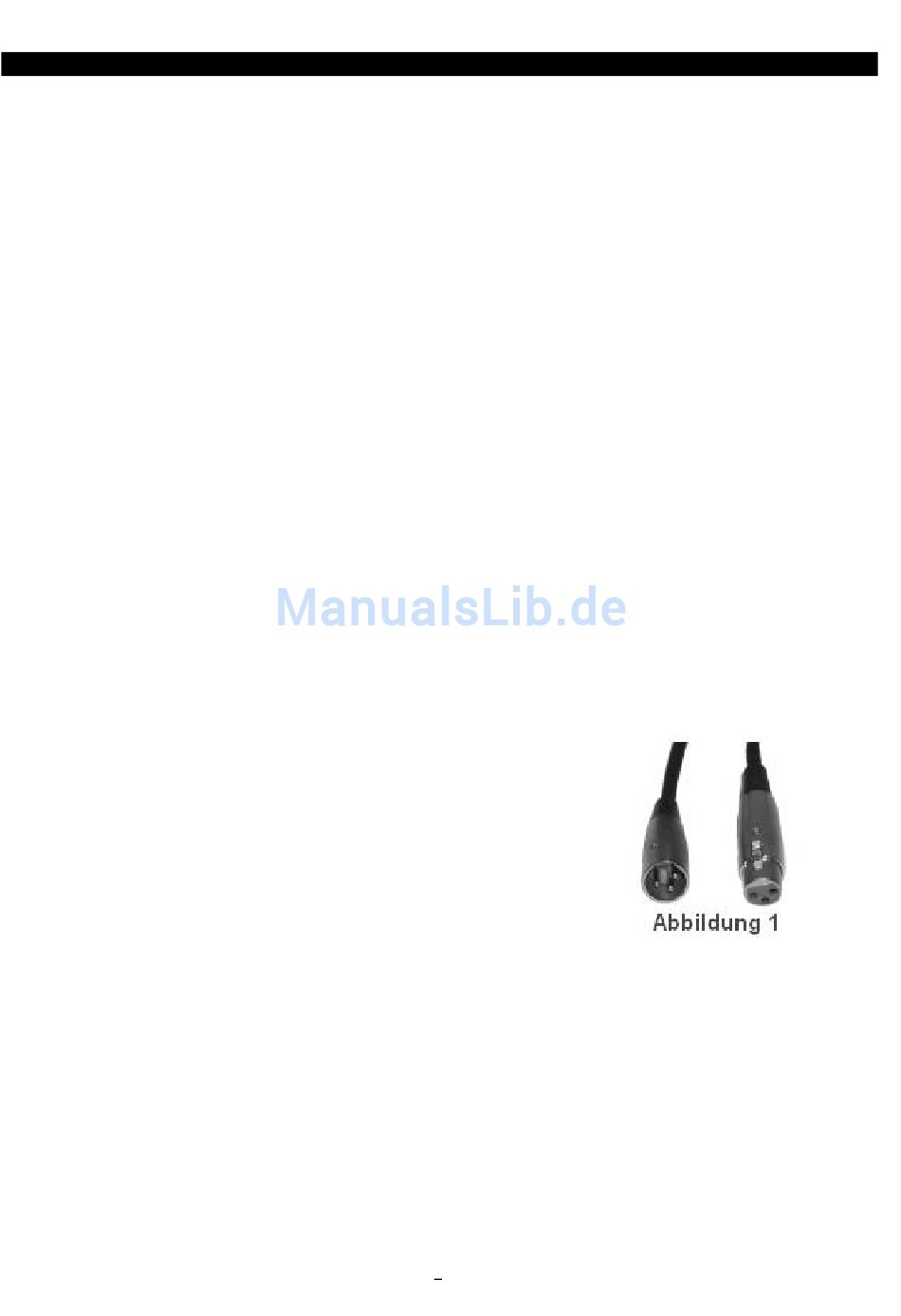

Ihr DMX Controller benötigen ein zugelassenes 3-pin XLR
Verbindungskabel für den Dateneingang und den Datenausgang
(Abbildung 1). Wir empfehlen Accu-Cable DMX Kabel. Wenn Sie Ihre
eigenen Kabel benutzen, vergewissern Sie sich, dass Sie 110-120
Ohm abgeschirmte Kabel nutzen. (Diese Kabel werden in fast allen
professionellen Geschäften für Ton- und Lichtzubehör verkauft). Ihre
Kabel sollten mit einen männlichen und einen weiblichen XLR
Stecker an jeweils einen der beiden Enden ausgestattet sein. Achten Sie darauf, dass DMX
Kabel durchgeschleift sein müssen (Kette) und sich nicht teilen dürfen.
www.americanaudio.eu
46HP LED
American DJ® -
–
™ - Benutzerhandbuch Seite 5
