  • Seite 1 WDC10 InstaShow™ Benutzerhandbuch...

  • Seite 2: Copyright

    Die Abbildungen und Bilder in diesem Handbuch dienen als Hilfestellung. BenQ ecoFACTS BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the “Bringing Enjoyment 'N Quality to Life” corporate vision with the ultimate goal to achieve a low-carbon society.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Copyright ............................2 Haftungseinschränkung ......................2 BenQ ecoFACTS ......................... 2 Einleitung ............................4 Produktmerkmale ............................4 Lieferumfang ..............................5 Überblick ................................6 InstaShow Button ..................................6 InstaShow Host ..................................... 6 Installation ............................. 8 InstaShow Host bestücken ..........................8 InstaShow Host einrichten ..........................8 InstaShow Host an der Decke anbringen ..........................

  • Seite 4: Einleitung

    Popups gestartet werden. Einfach mit Ihrem PC oder Mac verbinden und sofort mit der Präsentation beginnen. Durch Tastendruck kann zwischen dem Präsentationsmodus und Videomodus für präzise Produktivität oder flüssiges 1080p Video InstaVideo gewechselt werden. Nur bei BenQ. Siehe Video mit InstaShow™ wiedergeben auf Seite 22 für weitere Einzelheiten. Automatische InstaShow™...

  • Seite 5: Lieferumfang

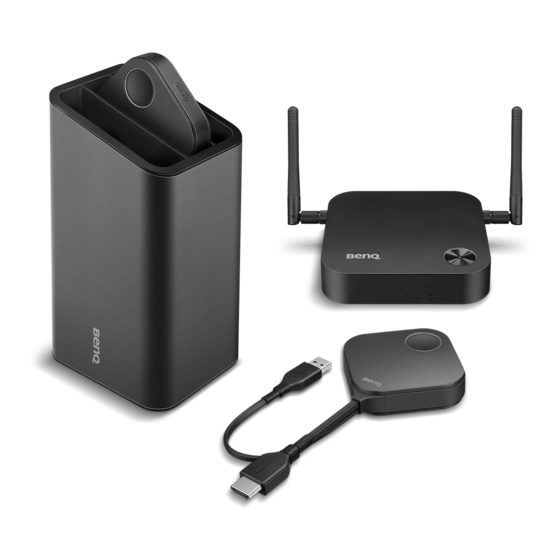

    Lieferumfang InstaShow Buttons InstaShow Host 2 Antennen Ständer Adapter & Stecker Kabel: USB A(M) auf Micro B(M) Kabel: HDMI A(M) auf A(M) Kabel: USB A(F) auf USB A(M) Schrauben & Gummifuß Klettverschluss Rundes, doppelseitiges Kurzanleitung & Sicherheitsblatt Schaumstoffband • Das verfügbare Zubehör und die hier gezeigten Abbildungen können sich vom Lieferumfang und dem Produkt in Ihrer Region unterscheiden.

  • Seite 6: Überblick

    Überblick InstaShow Button Präsentationstaste mit LED-Anzeige Zum Starten oder Stoppen der Präsentation drücken. MODE Taste Zur Kopplung mit dem InstaShow Host oder für den Wechsel in den Video-/Präsentationsmodus drücken. USB 3.0 Anschluss Anschluss an einen Computer oder Laptop. HDMI 1.4 Anschluss Anschluss an einen Computer oder Laptop.

  • Seite 7: Led-Anzeigen Von Instashow Button Und Instashow Host

    Ein/Aus-Taste mit LED-Anzeige Zum Ein- oder Ausschalten von InstaShow Host drücken. Deckel Unter InstaShow Host an der Decke anbringen auf Seite 9 finden Sie weitere Informationen. LED-Anzeigen von InstaShow Button und InstaShow Host In der unten stehenden Tabelle finden Sie eine detaillierte Anzeige- und Statusbeschreibung von InstaShow Button und InstaShow Host.

  • Seite 8: Installation

    Installation In diesem Abschnitt wird beschrieben, wie Sie das Gerät vor der erstmaligen Verwendung vorbereiten. Da Ihr InstaShow™ mit verschiedenen Bildschirmen funktionieren kann, könnten sich die Schritte für den Abschluss der Installation je nach Umgebung und den Spezifikationen Ihres Bildschirms unterscheiden.

  • Seite 9: Instashow Host An Der Decke Anbringen

    InstaShow Host an der Decke anbringen 1. Drehen Sie die Abdeckung im Uhrzeigersinn, bis die Abdeckung vom InstaShow Host getrennt ist. 2. Positionieren Sie die Abdeckung an der Deckung und suchen Sie nach der Ausrichtungsöffnung. 3. Verwenden Sie die beiliegenden Schrauben, um die Abdeckung an der Decke zu befestigen. 4.

  • Seite 10: Instashow Host Auf Einen Tisch Stellen

    InstaShow Host auf einen Tisch stellen Wenn sich Ihr Bildschirm auf einem Tisch befindet, bringen Sie den Gummifuß an den Einkerbungen der Abdeckung des InstaShow Host an und stellen Sie den InstaShow Host direkt neben den Bildschirm. InstaShow Host an einer Wand oder einem Ständer anbringen Wenn Sie den InstaShow Host in der Nähe eines Bildschirms installieren müssen: 1.

  • Seite 11: Anschluss Des Hdmi Kabels Und Der Stromversorgung

    Bringen Sie das Netzteil an. Siehe Anbringen des Netzteils auf Seite 11 für weitere Einzelheiten. • Einige der BenQ Projektormodelle sind mit einer USB Typ-A Buchse (5V/1,5A) für die Stromversorgung des InstaShow Host ausgestattet. Siehe Stromversorgung über eine USB Typ-A Buchse (5V/1,5A) auf Seite 13 für weitere Einzelheiten.

  • Seite 12: Hdmi-Kabel Anschließen

    3. Das Netzteil ist fertig angebracht, wenn es einrastet. OPEN Folgen Sie den unten stehenden Schritten, um den Stecker zu trennen. OPEN 1. Schieben Sie den Heben in die Mitte. 2. Öffnen Sie die Lücke, indem Sie die Lücke nach unten ziehen. HDMI-Kabel anschließen Verbinden Sie das HDMI-Kabel mit der HDMI Ausgangsbuchse des InstaShow Host und der HDMI Eingangsbuchse des Projektors.

  • Seite 13: Stromversorgung Über Eine Usb Typ-A Buchse (5V/1,5A)

    Stromversorgung über eine USB Typ-A Buchse (5V/1,5A) Verbinden Sie einfach ein Ende des beiliegenden USB-Kabels mit der mini-USB Buchse des InstaShow Host und das andere Ende mit der USB Typ-A (1,5A) Buchse des BenQ Projektors. Siehe Abbildung. HDMI HDMI Stromversorgung über ein Netzteil Verbinden Sie das beiliegende USB-Netzteil mit der mini-USB Buchse des InstaShow Host und das andere Ende mit einer Steckdose.

  • Seite 14: Einrichtung Und Stromversorgung Des Instashow Button

    Einrichtung und Stromversorgung des InstaShow Button 1. Verbinden Sie die HDMI und USB-Buchsen des InstaShow Button mit den entsprechenden Eingängen eines Laptops. Siehe Abbildung. HDMI MODE 2. Die LED-Anzeige des InstaShow Button wird rot leuchten, wenn der Button versuchen, sich mit dem InstaShow Host zu verbinden.

  • Seite 15: Nutzung Von Usb A(F) Auf Usb A(M) Kabel

    Nutzung von USB A(F) auf USB A(M) Kabel Für MacBook und Windows Laptop Nutzer liegen zwei USB-Kabel bei. Eines ist ca. 15 cm und das andere ca. 80 cm lang, um Ihren jeweiligen Anforderungen gerecht zu werden. 1. Verbinden Sie das HDMI Kabel des InstaShow Button mit dem HDMI Konverter Ihres Laptops. 2.

  • Seite 16: Instashow Button Und Instashow Host Koppeln

    InstaShow Button und InstaShow Host koppeln Das InstaShow™ Set enthält einen InstaShow Host und zwei InstaShow Buttons, die vor der Auslieferung miteinander gekoppelt werden. In diesem Fall müssen Sie sie nicht erneut koppeln. Wenn Sie allerdings zwei oder mehr InstaShow™ Sets kaufen und Sie ein Button mit einem anderen Host koppeln möchten, müssen Sie den unten stehenden Anweisungen folgen.
  • Seite 17 3. Drücken Sie fünf Sekunden lang auf die PAIRING Taste des InstaShow Host. Die LED-Anzeige des InstaShow Host wird anschließend zwei Minuten lang blau blinken und auf die Kopplung mit dem InstaShow Button warten. 00:00:00 PAIRING 00:00:05 4. Drücken Sie fünf Sekunden lang auf die Taste an der Seite des InstaShow Button.

  • Seite 18: Instashow Host Aufwecken

    5. Die LED-Anzeige des InstaShow Button leuchtet grün, wenn der InstaShow Host und InstaShow Button erfolgreich miteinander gekoppelt sind. Die maximale Anzahl von InstaShow Buttons, die mit einem InstaShow Host gekoppelt werden können, beträgt 16. InstaShow Host aufwecken Wenn die Stromanzeige des InstaShow Hosts 50% grün leuchtet, drücken Sie auf die Präsentationstaste des InstaShow Button, um mit der Präsentation zu beginnen und der InstaShow Host wird automatisch aufwachen.

  • Seite 19: Eine Präsentation Beginnen Und Beenden

    Eine Präsentation beginnen und beenden In diesem Abschnitt werden Sie erfahren, wie Sie eine Präsentation mit InstaShow™ beginnen und beenden. Erste Schritte Stellen Sie sicher, dass sämtliche verbundenen Geräte eingeschaltet wurden und für die Präsentation bereit sind. Da Ihr InstaShow™ mit verschiedenen Projektoren, IFPs, TVs oder Monitoren mit HDMI Anschlüssen funktionieren kann, könnten die zum Beginnen einer Präsentation erforderlichen Schritte je nach aktueller Umgebung und Ihre Anzeigeanforderungen variieren.
  • Seite 20 3. Bitte folgen Sie den Anweisungen auf dem Anleitungsbildschirm, um den InstaShow Button mit Strom zu versorgen. Unter Einrichtung und Stromversorgung des InstaShow Button auf Seite 14 finden Sie auch weitere Informationen. Die LED-Anzeige des InstaShow Button leuchtet grün, wenn der InstaShow Button verbunden ist und ordnungsgemäß funktioniert. Anschließend wird der Leerlaufbildschirm angezeigt.

  • Seite 21: Präsentation Anhalten

    Präsentation anhalten 1. Drücken Sie auf die Präsentationstaste, um mit die Präsentation anzuhalten. 2. Das Gerät wird mit die Präsentation anhalten und die LED-Anzeige des InstaShow Button grün leuchten. 3. Anwender können erneut auf die Präsentationstaste drücken, um zur Präsentation zurückzukehren.

  • Seite 22: Video Mit Instashow™ Wiedergeben

    Video mit InstaShow™ wiedergeben Unsere exklusive InstaVideo Funktion optimiert die audiovisuellen Einstellungen von InstaShow™ für einen direkten Wechsel vom scharfen Präsentation Modus in den flüssigen Video Modus mit Stereoton mit nur einem Tastenklick ohne IT Unterstützung, Kabelgewirr oder komplizierten Software Einstellungen. Durch die Möglichkeit für Präsentatoren, die Projektion schnell und einfach für präzise Produktivität oder flüssiges Full HD 1080p Video anzupassen, können die Anwender zuverlässig Texte, Grafiken und Diagramme, Bilder und Multimedia Audio und Video einbinden, um ohne weiteres höchst effiziente Besprechungen abhalten zu können.
  • Seite 23 InstaShow™ eignet sich hauptsächlich für die Nutzung in geschäftlichen Präsentationen wie z.B. PowerPoint, Word, Excel, PDF und Full HD Videoclips. Falls Anwender einen Bedarf an drahtloser Videowiedergabe im Heimkino haben, kontaktieren Sie bitte Ihren Händler vor Ort hinsichtlich des BenQ WDP02 Produkts für die Nutzung im Unterhaltungsbereich.

  • Seite 24: Problemlösung

    Problemlösung Kategorie Problem Ursache Lösung Web Management > Erweiterte Das System ist Einstellung> Bildschirmsperre > gesperrt. Deaktivieren Ihr Bildschirm wird InstaShow Button ist nicht angezeigt, InstaShow Button sollte erneut mit mit einem anderen wenn Sie auf die dem InstaShow Host gekoppelt InstaShow Host InstaShow Taste werden.
  • Seite 25 Kategorie Problem Ursache Lösung Die HDMI Die Meldung "Kein Verbindung zwischen Signal" vom Schließen Sie das HDMI Kabel des Ihrem Laptop und InstaShow Host InstaShow Button wieder an. dem InstaShow wird auf dem Button ist locker. Bildschirm • Schließen Sie das USB Kabel des angezeigt, wenn der Ihr Laptop kann den InstaShow Button...
  • Seite 26 Kategorie Problem Ursache Lösung • Stellen Sie sicher, dass USB 3.0 als Stromversorgung des InstaShow Button verwendet wird. • Wenn der USB 2.0 Anschluss die einzige Option für die InstaShow Button InstaShow Unzureichende Stromversorgung des InstaShow startet manchmal Button Stromversorgung Button ist, versuchen Sie, den automatisch.
  • Seite 27 Kategorie Problem Ursache Lösung Die HDMI Nach der Verbindung zwischen Schließen Sie das HDMI Kabel des Verbindung des Ihrem Laptop und InstaShow Button wieder an. InstaShow Button dem InstaShow mit Ihrem Laptop, Button ist locker. EDID kann der zweite Laptop Problem Starten Sie Ihren Laptop neu.

  • Seite 28: Produktdaten

    Produktdaten Merkmal Farbe Schwarz Videoausgänge HDMI 1.4, kompatibel zu HDCP Bildrate Bis zu 30fps je nach Umgebung Video-Timing: 1280 x 720 (720P), 1920 x 1080 (1080p) PC-Timing: 800 x 600, 1024 x 768,1280 x 768, Ausgangsauflösung 1280 x 1024,1280 x 960,1360 x 768,1440 x 900, 1400 x 1050,1680 x 1050 Eingangsauflösung Bis zu 1920 x 1080...
  • Seite 29 Merkmal 110*110*27 mm (99 mm mit x1 (micro USB) Abmessungen Antenne, exklusive Antenne Strombuchse und Gummifuß) Rot (Starten), Grün (Verbindungsbereit), Gewicht (inklusive Antenne) 150 g Blau (Präsentation) Ständer Abmessungen 85*97,5*170,4 mm Gewicht 630 g Produktdaten...
