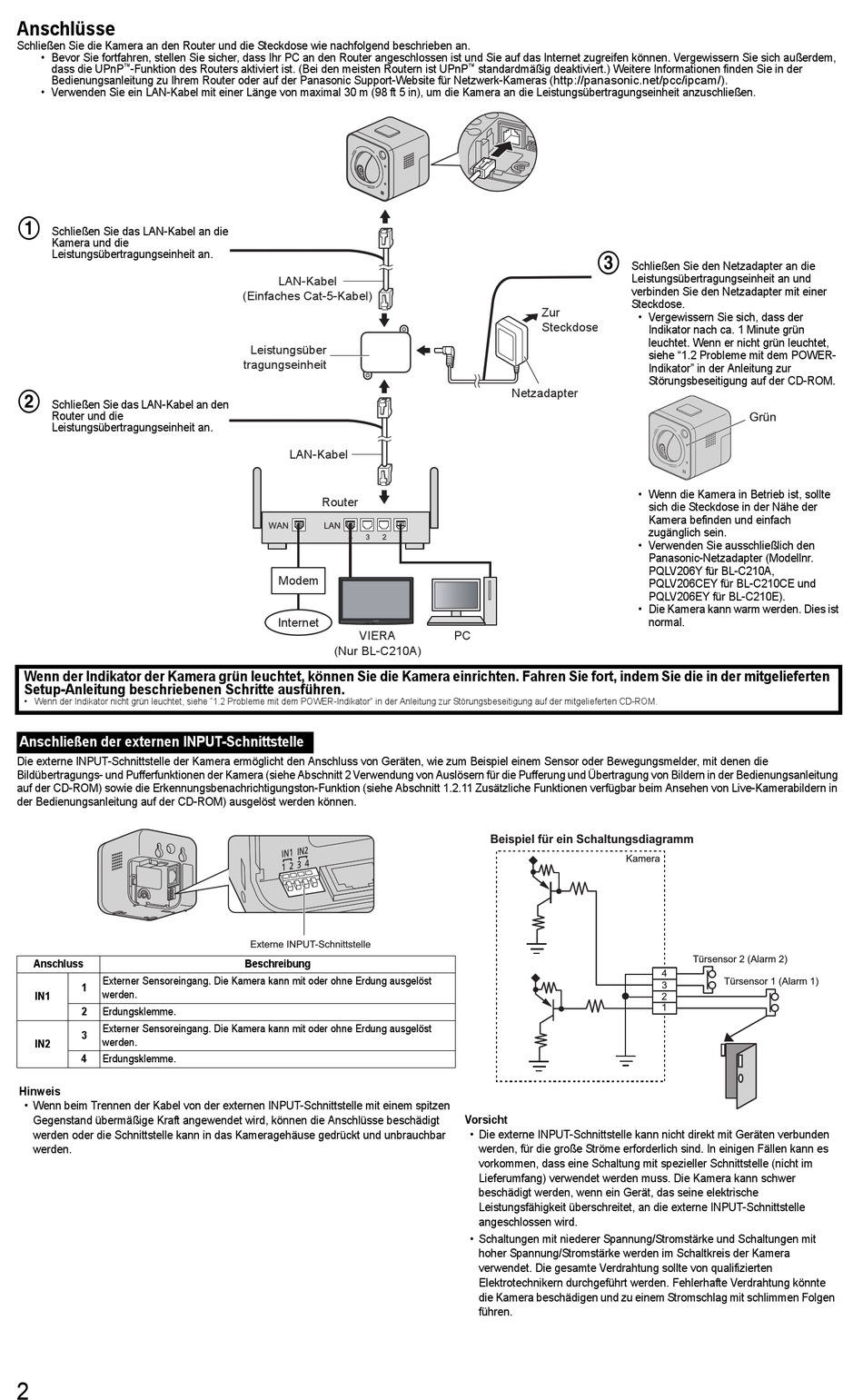

Anschlüsse
Schließen Sie die Kamera an den Router und die Steckdose wie nachfolgend beschrieben an.
• Bevor Sie fortfahren, stellen Sie sicher, dass Ihr PC an den Router angeschlossen ist und Sie auf das Internet zugreifen können. Vergewissern Sie sich außerdem,
dass die UPnP
-Funktion des Routers aktiviert ist. (Bei den meisten Routern ist UPnP
™
Bedienungsanleitung zu Ihrem Router oder auf der Panasonic Support-Website für Netzwerk-Kameras (http://panasonic.net/pcc/ipcam/).
• Verwenden Sie ein LAN-Kabel mit einer Länge von maximal 30 m (98 ft 5 in), um die Kamera an die Leistungsübertragungseinheit anzuschließen.
1
Schließen Sie das LAN-Kabel an die
Kamera und die
Leistungsübertragungseinheit an.
2
Schließen Sie das LAN-Kabel an den
Router und die
Leistungsübertragungseinheit an.
Wenn der Indikator der Kamera grün leuchtet, können Sie die Kamera einrichten. Fahren Sie fort, indem Sie die in der mitgelieferten
Setup-Anleitung beschriebenen Schritte ausführen.
• Wenn der Indikator nicht grün leuchtet, siehe "1.2 Probleme mit dem POWER-Indikator" in der Anleitung zur Störungsbeseitigung auf der mitgelieferten CD-ROM.
Anschließen der externen INPUT-Schnittstelle
Die externe INPUT-Schnittstelle der Kamera ermöglicht den Anschluss von Geräten, wie zum Beispiel einem Sensor oder Bewegungsmelder, mit denen die
Bildübertragungs- und Pufferfunktionen der Kamera (siehe Abschnitt 2 Verwendung von Auslösern für die Pufferung und Übertragung von Bildern in der Bedienungsanleitung
auf der CD-ROM) sowie die Erkennungsbenachrichtigungston-Funktion (siehe Abschnitt 1.2.11 Zusätzliche Funktionen verfügbar beim Ansehen von Live-Kamerabildern in
der Bedienungsanleitung auf der CD-ROM) ausgelöst werden können.
Anschluss
Externer Sensoreingang. Die Kamera kann mit oder ohne Erdung ausgelöst
1
werden.
IN1
2
Erdungsklemme.
Externer Sensoreingang. Die Kamera kann mit oder ohne Erdung ausgelöst
3
werden.
IN2
4
Erdungsklemme.
Hinweis
• Wenn beim Trennen der Kabel von der externen INPUT-Schnittstelle mit einem spitzen
Gegenstand übermäßige Kraft angewendet wird, können die Anschlüsse beschädigt
werden oder die Schnittstelle kann in das Kameragehäuse gedrückt und unbrauchbar
werden.
2
LAN-Kabel
(Einfaches Cat-5-Kabel)
Leistungsüber
tragungseinheit
LAN-Kabel
Router
Modem
Internet
VIERA
(Nur BL-C210A)
Externe INPUT-Schnittstelle
Beschreibung
standardmäßig deaktiviert.) Weitere Informationen finden Sie in der
™
3
Zur
Steckdose
Netzadapter
PC
Beispiel für ein Schaltungsdiagramm
Vorsicht
• Die externe INPUT-Schnittstelle kann nicht direkt mit Geräten verbunden
werden, für die große Ströme erforderlich sind. In einigen Fällen kann es
vorkommen, dass eine Schaltung mit spezieller Schnittstelle (nicht im
Lieferumfang) verwendet werden muss. Die Kamera kann schwer
beschädigt werden, wenn ein Gerät, das seine elektrische
Leistungsfähigkeit überschreitet, an die externe INPUT-Schnittstelle
angeschlossen wird.
• Schaltungen mit niederer Spannung/Stromstärke und Schaltungen mit
hoher Spannung/Stromstärke werden im Schaltkreis der Kamera
verwendet. Die gesamte Verdrahtung sollte von qualifizierten
Elektrotechnikern durchgeführt werden. Fehlerhafte Verdrahtung könnte
die Kamera beschädigen und zu einem Stromschlag mit schlimmen Folgen
führen.
Schließen Sie den Netzadapter an die
Leistungsübertragungseinheit an und
verbinden Sie den Netzadapter mit einer
Steckdose.
• Vergewissern Sie sich, dass der
Indikator nach ca. 1 Minute grün
leuchtet. Wenn er nicht grün leuchtet,
siehe "1.2 Probleme mit dem POWER-
Indikator" in der Anleitung zur
Störungsbeseitigung auf der CD-ROM.
Grün
• Wenn die Kamera in Betrieb ist, sollte
sich die Steckdose in der Nähe der
Kamera befinden und einfach
zugänglich sein.
• Verwenden Sie ausschließlich den
Panasonic-Netzadapter (Modellnr.
PQLV206Y für BL-C210A,
PQLV206CEY für BL-C210CE und
PQLV206EY für BL-C210E).
• Die Kamera kann warm werden. Dies ist
normal.
Kamera
Türsensor 2 (Alarm 2)
4
Türsensor 1 (Alarm 1)
3
2
1
