Technische Beschreibung
Über Conductor W1/W3
Regler und Raumeinheit
CONDUCTOR W1/W3 ist eine Regleranwendung in der CONDUCTOR-
Serie. Die Bezeichnung W gibt an, dass die Anwendung für wasserbasierte
Klimatisierungssysteme ausgelegt ist.
CONDUCTOR W1/W3 ist ein Regelsystem für die individuelle Steuerung von
Raumtemperatur und Luftvolumenstrom (W3). Es kann eigenständig oder in
Kombination mit einem zentralen System eingesetzt werden.
Zu den Hauptkomponenten im Regelsystem CONDUCTOR W1/W3 zählen
ein Regler und eine Raumeinheit.
Regler
3
2
1

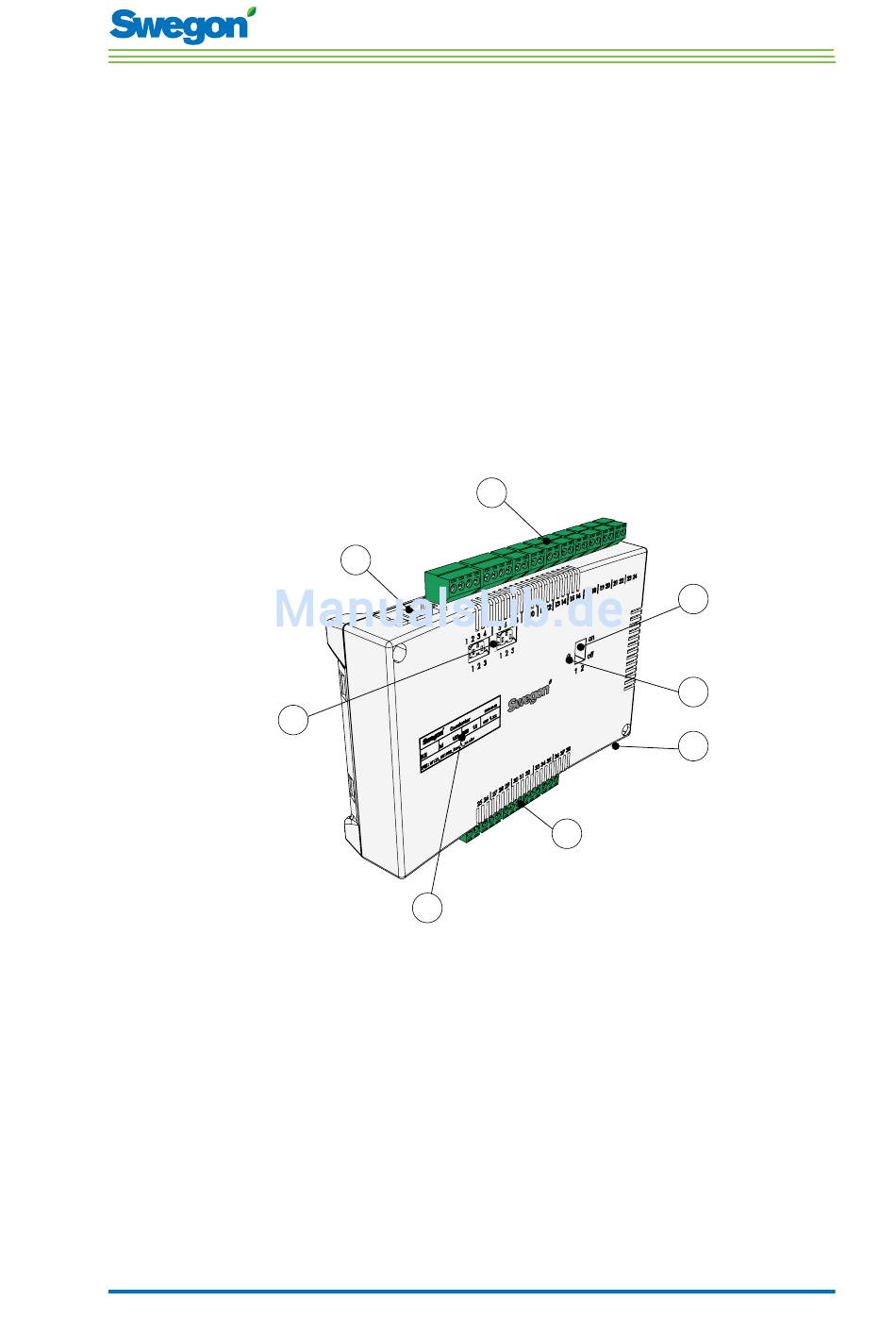

Abbildung 1. Übersicht über den Regler.
Pos 1. Produktkennzeichnung.
Pos 2. Abschlusswiderstand.
Pos 3. Modbus RTU-Einheiten.
Pos 4. Eingänge: Anschlussklemmen für den Fühleranschluss.
Pos 5. DIP-Schalter für Modbus RTU.
Pos 6. LED zur Anzeige des Reglerstatus.
Pos 7. Signalein- und -ausgang zu externem Relais.
Pos 8. Ausgänge: Anschlussklemmen für Ventil- und Klappenstellantriebe.
Technische Beschreibung
4
8
5
6
7
2 : 7
