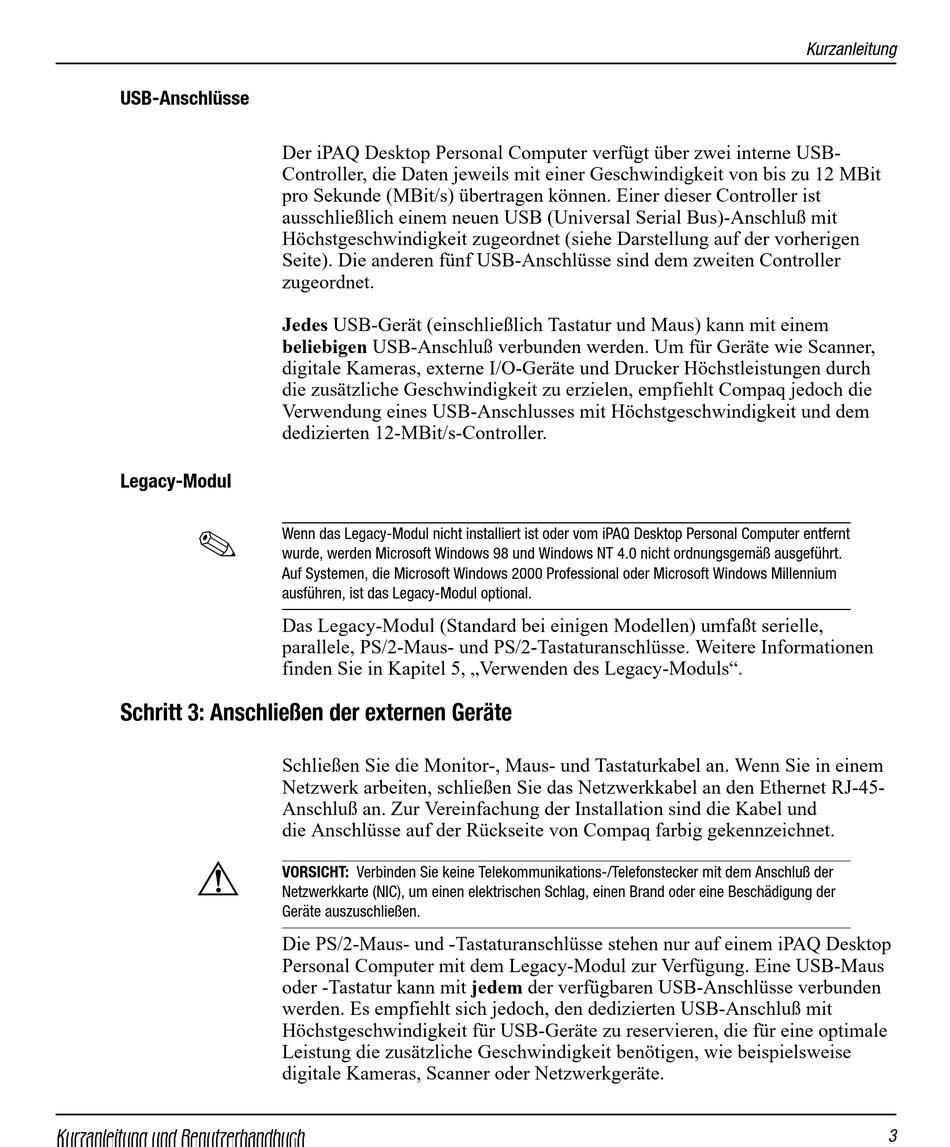

USB-Anschlüsse
Legacy-Modul
✎
Schritt 3: Anschließen der externen Geräte
Å
Kurzanleitung und Benutzerhandbuch
Der iPAQ Desktop Personal Computer verfügt über zwei interne USB-
Controller, die Daten jeweils mit einer Geschwindigkeit von bis zu 12 MBit
pro Sekunde (MBit/s) übertragen können. Einer dieser Controller ist
ausschließlich einem neuen USB (Universal Serial Bus)-Anschluß mit
Höchstgeschwindigkeit zugeordnet (siehe Darstellung auf der vorherigen
Seite). Die anderen fünf USB-Anschlüsse sind dem zweiten Controller
zugeordnet.
Jedes USB-Gerät (einschließlich Tastatur und Maus) kann mit einem
beliebigen USB-Anschluß verbunden werden. Um für Geräte wie Scanner,
digitale Kameras, externe I/O-Geräte und Drucker Höchstleistungen durch
die zusätzliche Geschwindigkeit zu erzielen, empfiehlt Compaq jedoch die
Verwendung eines USB-Anschlusses mit Höchstgeschwindigkeit und dem
dedizierten 12-MBit/s-Controller.
Wenn das Legacy-Modul nicht installiert ist oder vom iPAQ Desktop Personal Computer entfernt
wurde, werden Microsoft Windows 98 und Windows NT 4.0 nicht ordnungsgemäß ausgeführt.
Auf Systemen, die Microsoft Windows 2000 Professional oder Microsoft Windows Millennium
ausführen, ist das Legacy-Modul optional.
Das Legacy-Modul (Standard bei einigen Modellen) umfaßt serielle,
parallele, PS/2-Maus- und PS/2-Tastaturanschlüsse. Weitere Informationen
finden Sie in Kapitel 5, „Verwenden des Legacy-Moduls".
Schließen Sie die Monitor-, Maus- und Tastaturkabel an. Wenn Sie in einem
Netzwerk arbeiten, schließen Sie das Netzwerkkabel an den Ethernet RJ-45-
Anschluß an. Zur Vereinfachung der Installation sind die Kabel und
die Anschlüsse auf der Rückseite von Compaq farbig gekennzeichnet.
VORSICHT: Verbinden Sie keine Telekommunikations-/Telefonstecker mit dem Anschluß der
Netzwerkkarte (NIC), um einen elektrischen Schlag, einen Brand oder eine Beschädigung der
Geräte auszuschließen.
Die PS/2-Maus- und -Tastaturanschlüsse stehen nur auf einem iPAQ Desktop
Personal Computer mit dem Legacy-Modul zur Verfügung. Eine USB-Maus
oder -Tastatur kann mit jedem der verfügbaren USB-Anschlüsse verbunden
werden. Es empfiehlt sich jedoch, den dedizierten USB-Anschluß mit
Höchstgeschwindigkeit für USB-Geräte zu reservieren, die für eine optimale
Leistung die zusätzliche Geschwindigkeit benötigen, wie beispielsweise
digitale Kameras, Scanner oder Netzwerkgeräte.
Kurzanleitung
3
