Seite 1 ® ® FreeFlow Accxes Print Server V12.0 February 2010 701P50643 ® ® Xerox 6204 Wide Format Lösung Kopieren/Scannen Benutzerhandbuch...

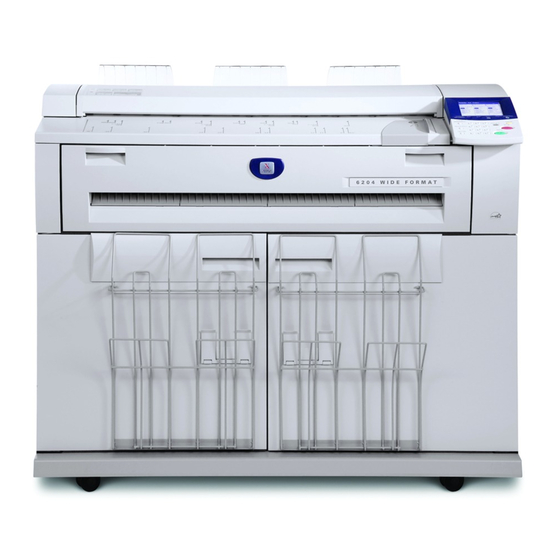

Seite 2 Sphere of Connectivity-Design, Xerox 6204 und FreeFlow ® Accxes Print Server sind Marken von Xerox Corporation in den USA und/oder anderen Ländern. Alle anderen Produktnamen und - ® bezeichnungen sind Marken der jeweiligen Hersteller und werden hiermit anerkannt. Microsoft Windows , MS-DOS, Microsoft ®...
Seite 3: Inhaltsverzeichnis
Berührungsbildschirm verwenden ........... .2-29 Xerox® 6204® Wide Format Lösung...
Seite 4 Kontrast ................3-88 Xerox® 6204® Wide Format Lösung...
Seite 5 Mailbox löschen ..............4-138 Xerox® 6204® Wide Format Lösung...
Seite 6 Diagnoseausdrucke..............7-210 Xerox® 6204® Wide Format Lösung...
Seite 7 Warnhinweise und Einschränkungen..........11-292 Hinweise und Einschränkungen bei der Verwendung des Geräts ....11-292 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 8 Inhalt viii Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 9: Vor Dem Gebrauch Des Geräts
Hinweise zur sicheren und legalen Nutzung des Geräts. • Vorwort • Zugehörige Informationsquellen und CDs • Optionen • Verwendung dieses Handbuchs • Sicherheitshinweise • Behördliche Informationen • Unrechtmäßige Vervielfältigung • Recycling und Entsorgung des Geräts • Netzanschluss • Aufkleber mit Warnhinweisen Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 10: Vorwort
Vor dem Gebrauch des Geräts Vorwort ® ® ® Wir danken Ihnen für die Wahl der Xerox 6204 Wide Format Solution mit FreeFlow Accxes Print Server. Diese Maschine leistet hochqualitative, kosteneffektive einfarbige Kopier-, Scanning- und Druckarbeiten mit 600 dpi mit einer Druckgeschwindigkeit von 4 A1-Drucken/Minute oder, optional, 5 A1-Drucken/Minute.
Seite 11: Zugehörige Informationsquellen Und Cds
Vor dem Gebrauch des Geräts Zugehörige Informationsquellen und CDs Xerox stellt folgende Dokumentation und CDs bereit, die dem Benutzer helfen, das Gerät optimal einzusetzen. Benutzerhandbuch ® Das Xerox 6204 Wide Format Solution Kopierer/Scanner-Benutzerhandbuch für den FreeFlow Accxes Druckserver enthält die Verfahren zum Einrichten, Betreiben und Warten der Maschine. Dieses Handbuch liegt im PDF-Format auf der CD vor.
Seite 12: Optionen
Vor dem Gebrauch des Geräts Optionen Es stehen Hardware- und Software-Optionen für die Maschine zur Verfügung. Die Benutzerhandbücher für die optionale Software sind im Lieferumfang enthalten. Diese Dokumente enthalten die Verfahren zum Installieren und Betreiben der Software. Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 13: Verwendung Dieses Handbuchs
Vor dem Gebrauch des Geräts Verwendung dieses Handbuchs Dieses Handbuch wurde für das Personal konzipiert, das die Xerox 6204 Wide Format Solution mit FreeFlow Accxes-Druckserver regelmäßig bedient. Bei der Verwendung dieses Handbuchs lesen Sie das Kapitel, das das von Ihnen durchgeführte Verfahren behandelt, um ein weiteres Verständnis des Prozesses zu erhalten.
Seite 14 In diesem Kapitel werden die Verfahren zum Austausch von Verbrauchsmaterialien und zur Gerätereinigung beschrieben. 10 - Fehlerbeseitigung Dieses Kapitel enthält Maßnahmen zur Behebung von Gerätestörungen. 11 - Anhang Der Anhang enthält die technischen Daten des Geräts sowie Informationen zu den verfügbaren Optionen. Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 15: Konventionen
Schaltflächen- oder Menünamen sowie die Namen von Menüs, Befehlen, auf dem Computer- Bildschirm angezeigten Fenstern oder Dialogfenster sowie deren Schaltflächen- und Menübezeichnungen. < > Schalter Verweist auf eine Taste auf dem Steuerpult. < > Taste Verweist auf eine Taste auf der Tastatur des Computers. Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 16: Sicherheitshinweise
Die Sicherheits- und Umweltverträglichkeitsprüfungen wurden unter ausschließlicher Verwendung von Xerox-Materialien durchgeführt. ACHTUNG: Änderungen oder Umbauten am Gerät wie der Anschluss externer Geräte oder Funktionserweiterungen, die nicht von Xerox genehmigt wurden, können zur Ungültigkeit der Produktzertifizierung führen. Für weitere Informationen steht der Vertragshändler vor Ort zur Verfügung. Warnhinweise Alle am Gerät angebrachten oder in der Dokumentation zum Gerät enthaltenen Warnhinweise müssen...
Seite 17 • Das Netzkabel direkt an eine geerdete Steckdose anschließen. Kein Verlängerungskabel verwenden. Im Zweifelsfall einen Elektriker zurate ziehen. Wenn dieses Gerät umgesetzt werden muss, an den Xerox-Partner wenden. • Wenn der Erdleiter des Geräts unsachgemäß angeschlossen ist, besteht Stromschlaggefahr. •...
Seite 18: Betrieb
Keine Wartungsarbeiten durchführen, die nicht ausdrücklich in dieser Dokumentation beschrieben sind. • Das Gerät nicht an Orten mit mangelnder Belüftung aufstellen. Näheres ist beim Xerox-Partner oder autorisierten Händler zu erfahren. • Mit Schrauben befestigte Abdeckungen und Schutzeinrichtungen nicht entfernen. Die dahinter liegenden Bereiche können nicht von der Bedienungskraft gewartet oder gepflegt werden.
Seite 19: Wartung
Xerox beschriebenen Umgebungsbedingungen gewährleistet, dass die Ozonkonzentration den Sicherheitsvorschriften entspricht. Weitere Informationen über Ozon finden sich in der Veröffentlichung Ozone von Xerox, die in den USA und Kanada telefonisch unter 1-800-828-6571 angefordert werden kann. Für Informationen in deutscher Sprache an den Xerox-Partner oder den autorisierten Händler wenden.
Seite 20: Sicherheitszertifizierung
Vor dem Gebrauch des Geräts Sicherheitszertifizierung Das Xerox-Gerät wurde von folgenden Körperschaften zertifiziert: Agentur TUV Rhineland of North America NEMKO Standard UL60950-1 1st (2003) (USA/Canada) IEC60950-1 Edition 1 (2001) 1-12 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 21: Behördliche Informationen
Umweltschutzbestimmungen Canada - Environmental Choice Terra Choice Environmental Services, Inc. of Canada has verified that this Xerox product conforms to all applicable Environmental Choice EcoLogo requirements for minimized impact to the environment. As a participant in the Environmental Choice program, Xerox Corporation has determined that this product meets the Environmental Choice guidelines for energy efficiency.
Seite 22: Unrechtmäßige Vervielfältigung
Further information of these provisions may be obtained from the Copyright Office, Library of Congress, Washington, D.C. 20559. Ask for Circular R21. Certificates of Citizenship or Naturalization. (Foreign Naturalization Certificates may be photographed.) Passports. (Foreign Passports may be photographed.) Immigration Papers. Draft Registration Cards. 1-14 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 23: Kanada
The above list is provided for your convenience and assistance, but it is not all inclusive, and no liability is assumed for its completeness or accuracy. In case of doubt, consult your solicitor. Xerox® 6204® Wide Format Lösung 1-15 Benutzerhandbuch...
Seite 24: Andere Länder
Urheberrechtlich geschütztes Material oder Markenzeichen, sofern nicht die Erlaubnis des Inhabers eingeholt wurde Briefmarken Andere geldwerte Mittel. Diese Liste ist nicht vollständig, und es wird keine Haftung für ihre Vollständigkeit oder Genauigkeit übernommen. Im Zweifelsfall einen Rechtsanwalt zurate ziehen. 1-16 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 25: Recycling Und Entsorgung Des Geräts
Vor dem Gebrauch des Geräts Recycling und Entsorgung des Geräts Ist Ihr Xerox-Gerät nicht im Recycling-Programm enthalten, entsorgen Sie dieses entsprechend den regionalen Bestimmungen. Bitte beachten Sie dabei, dass das Gerät u. U. mit Blei, Quecksilber und anderen, zur gesonderten Entsorgung verpflichtenden Materialien versehen ist. Das Vorhandensein von Blei und Quecksilber entspricht den einschlägigen internationalen Bestimmungen bei der...
Seite 26: Netzanschluss
Bei Anzeichen von Rauch, Überhitzung, ungewöhnlichen Geräuschen oder Gerüchen oder wenn Flüssigkeit (z. B. Wasser, Kaffee, Tee usw.) auf dem Gerät verschüttet wurde, das Gerät sofort außer Betrieb nehmen. Das Gerät sofort ausschalten und den Netzstecker ziehen. Dann das Xerox Customer Support Center anrufen.
Seite 27: Umgebung Und Temperatur
Die max. Temperatur beträgt bei einer relativen Luftfeuchtigkeit von 47,5% 32 °C und bei einer relativen Luftfeuchtigkeit von 85% 28 °C. HINWEIS Plötzliche Temperaturschwankungen können die Kopierqualität beeinträchtigen. Ein zu schnelles Aufheizen eines kalten Raums führt zu Kondensation im Gerät und damit zur Beeinträchtigung der Bildübertragung. Xerox® 6204® Wide Format Lösung 1-19 Benutzerhandbuch...
Seite 28: Lage Von Warnhinweisen
Vor dem Gebrauch des Geräts Lage von Warnhinweisen Aufkleber mit Warnhinweisen sind an verschiedenen Stellen an der Xerox 6204 Wide Format Solution mit FreeFlow Accxes Print Server angebracht. 1-20 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 29: Produktüberblick
Eigenschaften der Vorlagen, die kopiert und gescannt werden können, die zur Verwendung geeigneten Materialarten und Einstellung der Materialformat, -art und -dicke besprochen. • Gerätekomponenten • System ein-/ausschalten • Leistungsschalter prüfen • Energiesparmodus verwenden • Formatserieneinstellungen für Vorlagen • Materialarten und Laden • Druckmedieneinstellungen Xerox® 6204® Wide Format Lösung 2-21 Benutzerhandbuch...
Seite 30: Gerätekomponenten
Produktüberblick Gerätekomponenten In diesem Abschnitt werden die Hauptkomponenten der Xerox 6204 Wide Format Solution mit FreeFlow Accxes Druckserver beschrieben. 2-22 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 31: Frontansicht
Zum Blockieren der Räder des Geräts. Blockieren Sie diese Rollen, wenn das Gerät an ihrem Einbauort steht. Erweiterung Wenn sie von der Rückseite des Kopiendrahtkorbs ausgehängt wird, können Kopien und Drucke der Größe 1219 mm und länger aufgenommen werden. Xerox® 6204® Wide Format Lösung 2-23 Benutzerhandbuch...
Seite 32 Produktüberblick 2-24 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 33: Beschreibung
Gescannte Vorlagen werden hier ausgegeben. Umkehrführung Sendet die gescannten Vorlagen zur Vorderseite zurück. Ein optionaler Vorlagenauffangkorb kann auf der Rückseite der Maschine installiert werden. Ihr Xerox-Partner kann Ihnen weitere Informationen über diese Option geben. Toner-Einfüllöffnung Durch diese Öffnung wird Toner aufgefüllt.
Seite 34 Eine zweite, optionale Rolle (Rolle 2) kann unterhalb von Rolle 1 installiert werden. ACHTUNG: Keine Bereiche berühren, die als heiß oder scharfkantig gekennzeichnet sind. Es besteht Verbrennungs- oder Verletzungsgefahr. YKE-N-Controller (Vorderansicht) Spannungsversorgung Schaltfläche 2-26 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 35 ändern! Netzkabel Ethernet-Kabel-anschluss USB-Kabel 2 auf dem Druckermodell; 3 auf dem Kopierer/Druckermodell Mit den USB-Kabeln erhält man Kommunikationspfade zwischen dem Controller und der Xerox 6204 Wide Format Solution. IEEE 1394 Firewire-Anschlüsse (zum Anschließen des Wide Format Scan-Systems) Verbindungs- anzeige Aktivitäts- anzeige Bei normalem Systembetrieb und stabiler Netzwerkverbindung leuchtet die Verbindungsanzeige ständig;...
Seite 36: Steuerpult
Fehlermeldungen an. Ermöglicht auch das Ausdrucken von Konfigurations- und Einstellungsberichten. Taste Anzeige des Bildschirms Systemadministrator-Modus <Anmelden/Abmelden> <Spezial 1> Jede Taste kann zum Aufrufen einer benutzerbestimmten Funktion eingerichtet werden. <Spezial 2> 2-28 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 37: Berührungsbildschirm Verwenden
Der Standardbildschirm ist die normale Berührungsbildschirmanzeige, die die Benutzer täglich sehen. Er wird eingeblendet, wenn das Gerät hochgefahren wird oder den Stromsparmodus beendet, wenn die Taste <Alles löschen> gedrückt wird, wenn das Gerät den Administrationsmodus beendet und nachdem ein Benutzer den Gerätestatus überprüft. Xerox® 6204® Wide Format Lösung 2-29 Benutzerhandbuch...
Seite 38 Produktüberblick Der Standardbildschirm kann von den folgenden Optionen ausgewählt werden. Das Verfahren zum Ändern des Standardbildschirms ist in dem entsprechenden Abschnitt beschrieben. Bildschirm [Menü] Bildschirm [Kopieren] Bildschirm [Scannen] Bildschirm [Druckerstatus] 2-30 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 39: Funktionen Und Arbeitsweisen
Die einzelnen Optionen werden durch Antippen ausgewählt. Ausgewählte Optionen werden hervorgehoben. Wenn Mehr auf dem Berührungsbildschirm berührt wird, wird ein weiterer Hinweis: Bildschirm mit zusätzlichen Optionen aufgerufen. Funktionsschaltfläche Berühren, um die Funktionseinrichtungs-Bildschirme anzuzeigen. Xerox® 6204® Wide Format Lösung 2-31 Benutzerhandbuch...
Seite 40: Funktionseinrichtungs-Bildschirm
Umschalttasten Durch Berühren der Umschalttasten werden die Werte im gewählten Eingabebereich von positiv zu negativ oder umgekehrt umgeschaltet. Sie können auch die Rollschaltflächen verwenden, um zu positiven oder negativen Werten zu rollen. 2-32 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 41: Text Eingeben
Zur Anzeige der Symboltastatur die Schaltfläche [Symbol] auswählen, dann das gewünschte Zeichen berühren. Zeichen löschen Mit der Schaltfläche [Zurück] kann man ein Zeichen nach dem anderen löschen. Eingabe abbrechen oder speichern [Abbrechen] oder [Speichern] wählen. Xerox® 6204® Wide Format Lösung 2-33 Benutzerhandbuch...
Seite 42: System Ein-/Ausschalten
<Stromsparmodus> auf dem Steuerpult leuchtet. Ruhezustand In diesem Modus wird die Spannungsversorgung noch weiter verringert als im [Stromsparmodus]. Während des Übergangs vom Stromsparmodus in den Stromsparmodus bleibt der Berührungsbildschirm dunkel und <Stromsparmodus> leuchtet weiterhin. 2-34 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 43: Eintritt In Den Stromsparmodus
<Stromsparmodus>-Taste. Die Leuchte in der Taste wird ausgeschaltet, der Berührungsbildschirm zeigt die Meldung ‚Drucker wird aufgewärmt‘ an und das Gerät wechselt in den Aufwärmzyklus. <Stromsparmodus> Automatische Methode: Das Gerät wird aus dem Stromsparmodus geschaltet, wenn ein Druckauftrag in der aktiven Warteschlange festgestellt wird. Xerox® 6204® Wide Format Lösung 2-35 Benutzerhandbuch...
Seite 44: System Einschalten
Netz-schalter Die Leuchte in der Netztaste wird eingeschaltet. Nach etwa einer halben Minute wird auf dem Steuerpult die Meldung ‚Drucker wird vorgewärmt‘ angezeigt. Das Gerät wird dann in etwa drei Minuten druckbereit sein. 2-36 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 45: System Abschalten
Wählen Sie [Herunterfahren] vom Steuerpult oder vom Web Print Management Tool aus. Vom Steuerpult aus herunterfahren: Die Taste <An/Abmelden> auf dem Steuerpult drücken, das Systemverwaltungs-Kennwort eingeben, sobald der [Kennwort]-Bildschirm angezeigt wird, und dann [Herunterfahren] im [Systemverwaltung]-Menü wählen. Der Bildschirm [Herunterfahren] wird angezeigt. Xerox® 6204® Wide Format Lösung 2-37 Benutzerhandbuch...
Seite 46 Aufträge in der Druckwarteschlange nicht ordnungsgemäß verarbeitet werden. Steuerpult, Drucker und Controller werden dem gleichen Prozess zum Herunterfahren unterzogen, der oben beschrieben wurde. Den Drucker-Netzschalter auf Aus schalten. Den Drucker-Leistungsschalter auf Aus schalten. 2-38 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 47: Leistungsschalter Überprüfen
Verfahren ‚System herunterfahren‘ beschrieben heruntergefahren werden. Die fehlerfreie Funktion des Schutzschalters ist monatlich zu prüfen. Reagiert der Schutzschalter nicht wie erwartet, das Xerox Customer Support Center verständigen. Das Verfahren zum Überprüfen des Leistungsschalters ist wie folgt: Schritte 1 bis 3 des Verfahrens ‚System herunterfahren‘ durchführen.
Seite 48: Verwendbare Vorlagen
Ausgangs- Vorlagenart Dicke format Standard Die Tabelle Vorlagen-Formatserie auf der nächsten Seite enthält eine Liste der Vorlagenformate, die mit der Xerox 6204 Wide Format Solution verwendet werden. Flaches Papier Sonderformate Breite: 182 - 914,4 mm (0,05 - 3,2 mm) Länge: 210 - 15 000 mm Für die folgenden Vorlagen ist der Vorlagenträger zu verwenden:...
Seite 49: Formatserieneinstellungen Für Vorlagen
36 x 48 Zoll, 24 x 36 Zoll, 18 x 24 Zoll, 12 x 18 Zoll, 12 x 9 Zoll ANSI-Serie 34 x 44 Zoll, 22 x 34 Zoll, 17 x 22 Zoll, 11 x 17 Zoll, 11 x 8,5 Zoll Die Taste <Vorlagen-/Materialeinstellungen> drücken. <Vorlage/Materialeinstellungen> Der Bildschirm [Vorlagenformatserie/Materialeinstellungen] wird angezeigt. Xerox® 6204® Wide Format Lösung 2-41 Benutzerhandbuch...
Seite 50 Produktüberblick Wählen Sie die Taste für die entsprechende Vorlagenformatserie im Register [Vorlagenformatserie]. [Beenden] wählen. 2-42 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 51: Materialarten Und Laden
Empfangen eines Druckauftrags diesen Zustand feststellt. Drücken Sie die Schaltfläche [Materialübereinstimmungsfehler] und führen Sie die auf dem Bildschirm angezeigten Anweisungen aus. Wenn Sie beschließen, nicht von Xerox empfohlene Materialien zu verwenden, verständigen Sie bitte das Xerox Customer Support Center. Xerox® 6204® Wide Format Lösung...
Seite 52: Materialart
Spezifikationen entspricht. Es wird jedoch empfohlen, die Standardpapiertypen zu verwenden, die auf der folgenden Seite gelistet sind, um klare Kopien und Druckergebnisse zu erzielen. Hinweis Das Standardpapier wird von Xerox empfohlen. Tabelle 1. Rollenmaterial Standardpapier Walze/ Ladbare (einschließlich empfohlenes Papier)
Seite 53: Handhabung Und Lagerung Von Druckmedien
) ist eine von der Anzahl der Blätter im Ries abhängige Gewichtseinheit für Druckmaterial. Handhabung und Lagerung von Druckmedien Handhabung von Druckmedien Druckmedien, die gefaltet, geknittert oder stark gewellt sind, dürfen nicht verwendet werden, da sie zu Medienstaus führen können. Xerox® 6204® Wide Format Lösung 2-45 Benutzerhandbuch...
Seite 54: Material Laden
Beim Ändern von Druckmedienformat, -art, und -dicke müssen die Materialeinstellungen entsprechend geändert werden, bevor mit dem Drucken begonnen werden kann. Weitere Informationen über das Setup-Verfahren enthält der Abschnitt ‚Druckmaterial-Einstellungen‘. Die Vordertüren öffnen. Den Behälter für Rolle 1 oder Rolle 2 herausziehen. 2-46 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 55 Durch das Drücken des Hebels wird die federgeladene Rollensperre freigegeben und die Welle kann aus dem Rollenkern genommen werden. Den Hebel am Ende der Welle eindrücken und die Welle in die neue Materialrolle einschieben. Sicherstellen, dass die Enden der Rolle auf die Druckmaterialführung ausgerichtet sind. Xerox® 6204® Wide Format Lösung 2-47 Benutzerhandbuch...
Seite 56 Sie sie zu, bevor Sie die Rolle einsetzen. ACHTUNG: Die Abschneideabdeckung für Rolle 1 oder Rolle 2 nicht öffnen, wenn es nicht ausdrücklich erfordert ist. Die Abschneidertaste drücken, um die Führungskante des Rollenmaterials zuzuschneiden. 2-48 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 57 Rollenmaterial wird geschnitten, wenn die Abschneidertaste freigegeben wird. Das abgeschnittene Papierstück entfernen. 10. Den Behälter der Rolle 1 oder Rolle 2 sacht bis zum Anschlag in das Gerät schieben. 11. Die Vordertüren schließen. Xerox® 6204® Wide Format Lösung 2-49 Benutzerhandbuch...
Seite 58: Manuellzufuhrfach Verwenden
Wenn die Führungskante des Materials gewellt ist, halten Sie den gewellten Teil mit den Händen bei Einführen in das Gerät. • Halten Sie das Material beim Zuführen. Wenn Sie das Material zu früh freigeben, kann ein Stau auftreten. 2-50 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 59: Rollenmaterial Schneiden
Durch ein einmaliges Drücken der Abschneidertaste wird Material in einer Länge von etwa 210 mm von der Führungskante der Rolle abgeschnitten. Wird die Abschneidertaste gedrückt gehalten, wird das Rollenmaterial kontinuierlich zugeführt, bis die Taste freigegeben wird. Das Rollenmaterial wird geschnitten, wenn die Abschneidertaste freigegeben wird. Xerox® 6204® Wide Format Lösung 2-51 Benutzerhandbuch...
Seite 60 Produktüberblick Das abgeschnittene Papierstück entfernen. Den Behälter der Rolle 1 oder Rolle 2 sacht bis zum Anschlag und Einrasten in das Gerät schieben. Die Vordertüren schließen. 2-52 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 61: Druckmedieneinstellungen
Velinpapier Premium Tracing 90 90g/m Folie Premium Translucent 75 micron 75μm Schwer Bond Präsentation 110g/m Velinpapier Premium Pauspapier (112 g/m2) 112g/m Folie Premium Translucent 100 micron 100μm * Pauspapier wird als [Velin] angezeigt. Xerox® 6204® Wide Format Lösung 2-53 Benutzerhandbuch...
Seite 62 Produktüberblick Die Taste <Vorlage/Materialeinstellung> auf dem Steuerpult drücken. <Vorlage/Materialeinstellungen> Der Bildschirm [Vorlagenformatserie/Materialeinstellungen] wird angezeigt, mit dem Register [Vorlagenformatserie] oben. Zur Anzeige der verfügbaren Optionen das Register [Materialeinstellungen] wählen. 2-54 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 63 Das Register [Materialeinstellungen] wird wieder angezeigt. Unter den Überschriften Art und Dicke die Schaltfläche für das neu einzurichtende Druckmaterial wählen, das heißt, Rolle 1, Rolle 2 oder Manuell. Der Bildschirm [Materialart/Dicke] wird angezeigt. Xerox® 6204® Wide Format Lösung 2-55 Benutzerhandbuch...
Seite 64 Produktüberblick Wählen Sie die Schaltflächen für die Materialart und -dicke des neuen Druckmaterials und dann [Speichern]. Das Register [Materialeinstellungen] wird wieder angezeigt. [Schließen] wählen. 2-56 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 65: Kopieren
Scannen und Kopieren anhalten • Sortierte Kopien erstellen • Manuellzufuhrfach zum Erstellen von Kopien verwenden • Druckauftrag unterbrechen • Aus Speicher kopieren • Einstellungen im Register „Kopieren“ • Einstellungen im Register „Bildqualität“ • [Funktionen]-Auswahlen einstellen Xerox® 6204® Wide Format Lösung 3-57 Benutzerhandbuch...
Seite 66: Kopierverfahren
Wenn der Bildschirm [Kopieren] als Ausgangsbildschirm festgelegt ist, wird er angezeigt, wenn das Gerät hochgefahren wird und nachdem das Gerät den Stromsparmodus beendet. Die erforderten Kopierfunktionen unter den im Register [Kopieren-Grundfunktionen] angezeigten Funktionen auswählen. 3-58 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 67 Durch Berühren von [2] oder [3] in der rechten unteren Ecke des Berührungsbildschirms werden zusätzliche Funktionen angezeigt. • Ausführliche Informationen zu diesem Register sind in ‚Einstellungen im Register [Funktionen]‘ weiter hinten in diesem Kapitel enthalten. Xerox® 6204® Wide Format Lösung 3-59 Benutzerhandbuch...
Seite 68: Schritt 2 - Kopienanzahl Eingeben
Die eingegebene Kopienanzahl wird in der rechten oberen Ecke des Berührungsbildschirms angezeigt. Wenn Sie einen fehlerhaften Wert eingeben, drücken Sie <C>, um den Eintrag zu löschen und geben Sie dann den korrekten Wert ein. < C > 3-60 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 69: Schritt 3 - Vorlage Scannen
Berührungsbildschirm angezeigt. Die Anweisungen in der Meldung befolgen. Wenn der Scanner mit Umkehrführungen ausgestattet ist, wird die Vorlage an der Vorderseite des Geräts ausgegeben. Es empfiehlt sich, die Vorlage während der Ausgabe an der Führungskante festzuhalten. Xerox® 6204® Wide Format Lösung 3-61 Benutzerhandbuch...
Seite 70: Scannen Und Kopieren Anhalten
Wenn die Vorlagen beim Anhalten des Scanvorgangs immer noch im Scanner ist, wird die Meldung [Vorlagenstau] angezeigt. Beheben Sie den Vorlagenstau und entfernen Sie die Vorlage mittels der auf dem Berührungsbildschirm angezeigten Schritte. 3-62 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 71: Kopierauftrag Stoppen
Auf dem [Drucken]-Bildschirm [Stop] drücken. Der Dialog [Drucken - Auftrag löschen] wird angezeigt. Über die Auswahlen im Dialog [Drucken - Auftrag löschen] kann der Auftrag entweder gelöscht oder angehalten werden oder weiter ausführen. Xerox® 6204® Wide Format Lösung 3-63 Benutzerhandbuch...
Seite 72 Der Kopierauftrag wird fortgesetzt. Methode 2: Taste <Gerätestatus> drücken. Durch Drücken von <Gerätestatus> werden Sie durch einen dem oben beschriebenen Verfahren ähnlichen Prozess geführt. Hierzu die Taste <Gerätestatus> drücken. Das Menü [Gerätestatus] wird angezeigt. <Gerätestatus> 3-64 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 73 [Stop] betätigen. Der Dialog [Drucken - Auftrag löschen] wird angezeigt. Über die Auswahlen im Dialog [Drucken - Auftrag löschen] können Sie den Auftrag entweder löschen, anhalten oder ihn weiter ausführen lassen. Auftrag löschen und anhalten. [OK] wählen. Xerox® 6204® Wide Format Lösung 3-65 Benutzerhandbuch...
Seite 74 Kopien aus dem Gerät ausgegeben werden, bevor der Auftrag angehalten wird. Nachdem ein Auftrag gelöscht ist, wird wieder der [Kopieren]-Bildschirm (oder ein anderer vorgewählter Standardbildschirm) angezeigt. Zum Fortsetzen des Druckens [Abbrechen] wählen. Der Kopierauftrag wird fortgesetzt. 3-66 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 75: Sortierte Kopien Erstellen
Bei der unsortierten Ausgabe werden zunächst alle Kopien der ersten Vorlage, dann alle Kopien der zweiten Vorlage usw. ausgegeben. Bei sortierter Ausgabe werden die Kopien in Sätze sortiert. Unsortiert Sortiert Wählen Sie das Register [Kopieren-Grundfunktionen] auf dem Bildschirm [Kopieren] [Sortieren] wählen. Das Menü [Sortieren (Sätze)] wird angezeigt. Xerox® 6204® Wide Format Lösung 3-67 Benutzerhandbuch...
Seite 76 Der Bildschirm [Kopieren] wird angezeigt. Im Meldungsbereich wird [Bereit zur Satzerstellung] angezeigt. Bestimmen Sie die Kopierfunktionen für die erste Vorlage von den Auswahlen in den Registern [Kopieren], [Bildqualität] und [Funktionen]. Über die Zifferntastatur die Kopienzahl (1 bis 999) eingeben. 3-68 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 77 Sie können die Bilddaten der zuletzt gescannten Vorlage löschen. Dies ist eine nützliche Funktion, wenn vorher [Checkplot] gewählt worden war und Sie feststellen, dass eine oder mehrere Kopiereinstellungen geändert werden müssen. [Alle Bilder löschen] Wird diese Schaltfläche gewählt, werden alle gescannten Bilder gelöscht. Xerox® 6204® Wide Format Lösung 3-69 Benutzerhandbuch...
Seite 78 über die Zifferntastatur oder die Rolltasten ein. 13. Auf dem [Anzahl]-Bildschirm drücken Sie [Drucken]. Das Gerät beginnt mit der Ausgabe der sortierten Kopiensätze. 14. Drücken Sie <Alles löschen>, um das Steuerpult auf die Grundeinstellungen zurückzustellen. 3-70 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 79: Manuellzufuhrfach Zum Erstellen Von Kopien Verwenden
Die Taste <Vorlagen-/Materialeinstellung> auf dem Steuerpult drücken. Auf dem Berührungsbildschirm werden die Register [Vorlagen-Formatserie] und [Materialeinstellungen] angezeigt. Das Register [Materialeinstellungen] anwählen. Die aktuellen Einstellungen für Format, Art und Dicke werden für Rollen- und Bogenmaterial angezeigt. Xerox® 6204® Wide Format Lösung 3-71 Benutzerhandbuch...
Seite 80 Wählen Sie die entsprechenden Schaltflächen zur Bestimmung von [Materialtyp] und [Materialdicke] und dann wählen Sie [Speichern]. [Schließen] wählen, wenn das Register [Materialeinstellungen] wieder angezeigt wird. Alle zusätzlichen erforderlichen Einstellungen in den Registern [Kopieren], [Bildqualität] und [Funktionen] vornehmen. 3-72 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 81 Durchführung des Kopiervorgangs die Anweisungen auf den Touchscreen befolgen. 12. Die Vorlage scannen. Nachdem die Vorlage gescannt ist, wird das Material in das Gerät eingezogen und die Kopie wird erstellt. 13. Das Manuellzufuhrfach ist nach Beendigung des Kopierauftrags zu schließen. Xerox® 6204® Wide Format Lösung 3-73 Benutzerhandbuch...
Seite 82: Einen Druckauftrag Unterbrechen
Wenn der angehaltene Auftrag anhält, wird der Bildschirm [Kopieren] angezeigt. Alle erforderlichen Kopiereinstellungen auf den Bildschirmen [Kopieren], [Bildqualität] und [Funktionen] vornehmen. Über die Zifferntastatur die Kopienzahl (1 bis 999) eingeben. Die Vorlage(n) scannen. Der Kopierauftrag wird ausgeführt. 3-74 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 83 90 Sekunden verlängert werden. Dies geschieht, indem man die Taste [Setup] auf dem Steuerpult drückt, die Funktion [Zeitnehmer] und dann [4. Druckunterbrechung] wählt. Zur Wahl eines anderen Zeitlimits können die Zifferntastatur oder die Rolltasten verwendet werden. Xerox® 6204® Wide Format Lösung 3-75 Benutzerhandbuch...
Seite 84: Aus Speicher Kopieren
Zum Einleiten des Auftragsrückrufs drücken Sie auf <Aus Speicher kopieren>. Der Dialog <Aus Speicher [Auftragsrückruf] wird angezeigt. Die [Drucken]-Taste im [Auftragsrückruf]-Dialog auswählen. Der Bildschirm [Einstell. überschr.] wird angezeigt und die Anzeige <Aus Speicher kopieren> leuchtet auf. 3-76 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 85 Einstellungen werden nur auf die Nachdrucke angewendet. Die ursprünglichen Kopierauftrageinstellungen werden unverändert im Speicher bewahrt. Hinweis Der Modus ‚Aus Speicher kopieren‘ wird automatisch abgebrochen, wenn ein vorbestimmter Zeitraum verstreicht, ohne dass eine Kopie erstellt wird. Xerox® 6204® Wide Format Lösung 3-77 Benutzerhandbuch...
Seite 86: [Kopieren]-Auswahlen Festlegen
Materialquelle • Materialart • Ausgabeformat Zugriff auf das Register [Kopieren]: Auf <Kopieren> drücken oder [Kopieren] auf dem Bildschirm [Menü] wählen. <Kopieren> Der Bildschirm [Kopieren] wird angezeigt. Die erforderlichen Funktionen im Register [Kopieren] wählen 3-78 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 87: Verkleinern/Vergrößern
Anleitungen zum Ändern der Standardeinstellungen befinden sich im Abschnitt über den Bildschirm ‚Benutzerdefinierte Menüs und V/V-Benutzer [Verkleinern/Vergrößern]‘. Für die Auswahl eines Vergrößerungs/Verkleinerungsverhältnisses, das nicht auf dem Bildschirm [Kopieren] angezeigt wird, führen Sie das folgende Verfahren aus. Xerox® 6204® Wide Format Lösung 3-79 Benutzerhandbuch...
Seite 88 Die Vorlage wird passend auf das gewählte Druckmaterial kopiert. Manuell Sie können ein beliebiges Verhältnis zwischen 25% und 400% wählen, in 0,1%-Schritten. Den Wert über die Zifferntastatur eingeben. Es werden nur gültige Skalierungsfaktoren akzeptiert. 3-80 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 89 Kopieren Voreingestellter Prozentsatz Zur Wahl stehen sechs Festwerte. Hinweis Sie können diese Festwerte ändern. Für weitere Informationen über dieses Verfahren siehe „Benutzer-V/V“ [Speichern] wählen. Xerox® 6204® Wide Format Lösung 3-81 Benutzerhandbuch...
Seite 90: Materialquelle
Rollenmaterial (2. und 3. Taste) Wählen Sie eine der in den Fächern geladenen Rollengrößen. Hinweis Fach 2 ist optional. Blatt Ermöglicht die Eingabe von Materialserie, -art und -dicke des Bogendruckmaterials, das vom Manuellzufuhrfach aus bedruckt wird. 3-82 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 91: Materialart
Mit der Funktion Ausgabeformat kännen Sie den Materialschnittmodus vorgeben. Die Werkseinstellung ist [Synchronisiert]. Verfahren Wählen Sie die Schaltfläche unterhalb [Ausgabeformat] in der rechten unteren Ecke des Registers [Kopieren]. Eine der angezeigten Optionen für den Materialschnitt auswählen. Xerox® 6204® Wide Format Lösung 3-83 Benutzerhandbuch...
Seite 92 Wählen Sie die gewünschte Option und drücken Sie [Speichern]. Manuell Das Rollenmaterial wird auf eine vom Benutzer gewählte Größe zugeschnitten. Ein Bildschirm mit Dateneingabefeldern wird angezeigt, wenn [Manuell] gewählt wird. Wählen Sie die gewünschte Größeninformation und drücken Sie [Speichern]. 3-84 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 93: Einstellungen Im Register „Bildqualität" Vornehmen
Verfahren Drücken Sie entweder <Kopieren> oder wählen Sie die [Kopieren]-Taste auf dem Bildschirm [Menü], um den Bildschirm [Kopieren] anzuzeigen. Wählen Sie das Register [Bildqualität]. Die [Vorlagenart], die der Vorlage am besten entspricht, auswählen. Xerox® 6204® Wide Format Lösung 3-85 Benutzerhandbuch...
Seite 94 Wählen Sie diesen Modus, wenn Vorlagen ein Grauskala- oder Halbtonfarbbild enthalten, z. B. eine gedruckte Grafik. Foto (Contone) Wählen Sie diesen Modus, wenn Vorlagen einen durchgängigen Ton, ein schwarzweißes oder Farbbild enthalten, z. B. ein Foto. 3-86 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 95: Dichte
Es ist u.U. erforderlich, das Bild um 90 Grad zu drehen, um beim Kopieren oder Scannen die korrekte Hintergrundunterdrückung zu erzielen • Die Funktion Hintergrundunterdrückung ist nicht verfügbar, wenn [Vorlagenart] auf entweder [Foto (Halbton)] oder [Foto (Contone)] gesetzt wird. Xerox® 6204® Wide Format Lösung 3-87 Benutzerhandbuch...
Seite 96: Kontrast
Hohe Kontrasteinstellungen vegrößern den Unterschied zwischen den hellen und dunklen Bereichen eines Bildes durch Aufhellen von hellen Bereichen und Verdunkeln von dunklen Bereichen. Bei niedrigen Kontrasteinstellungen sind die Unterschiede zwischen hellen und dunklen Bereichen geringer. Die Werkseinstellung ist [Normal]. Verfahren [Kontrast] wählen. 3-88 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 97 Die Werte mit den Schaltflächen [Aufwärtspfeil] und [Abwärtspfeil] ändern und dann [Speichern] wählen. Es stehen fünf Kontraststufen zwischen [Am höchst.] und [Am niedr.] zur Verfügung. Je näher die Stufe an [Am höchst.] ist, desto größer ist der Unterschied zwischen den hellen und dunklen Teilen. Xerox® 6204® Wide Format Lösung 3-89 Benutzerhandbuch...
Seite 98: [Funktionen]-Auswahlen Einstellen
Wahlmöglichkeit(en) und Speichern der Änderungen konfigurieren. Die Verfahren für diesen Abschnitt werden im folgenden aufgelistet. • Musterkopie • Bild-Position • Scan-Breite • Ränder • Bild invertieren • Rendern • Spiegeln • Schärfe • Scan-Versatz 3-90 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 99: Musterkopie
Drücken Sie entweder <Kopieren> oder wählen Sie die [Kopieren]-Taste auf dem Bildschirm [Menü], um den Bildschirm [Kopieren] anzuzeigen. Wählen Sie das Register [Funktionen] [Musterkopie] auf dem obersten Register [1] [Funktionen] wählen. Der Bildschirm [Musterkopie] wird angezeigt. Xerox® 6204® Wide Format Lösung 3-91 Benutzerhandbuch...
Seite 100 Ein Bestätigungsbildschirm wird angezeigt, nachdem die Musterkopie ausgedruckt wurde. Wenn die Bildqualität und die anderen ausgewählten Funktionen akzeptabel sind, [Drucken] wählen. Wenn zusätzliche Einstellungen auf dem Bildschirm [Kopieren] vorgenommen werden müssen, [Abbrechen] wählen. 3-92 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 101: Bild-Position
Funktion auf die automatische Ausrichtung in der Mitte des Druckmaterials einstellen. Die Werkseinstellung ist [Eckverschiebung]. [Bild-Position] auf dem obersten Register [1] [Funktionen] wählen. Der Bildschirm [Bild-Position] wird angezeigt. [Auto-Zentrierung] oder [Eckverschiebung] wählen. Auto-Zentrierung Das gescannte Schriftbild wird auf der Kopie zentriert. Xerox® 6204® Wide Format Lösung 3-93 Benutzerhandbuch...
Seite 102 Kopieren Eckverschiebung Das Vorlagenbild wird auf die Kanten oder Ecken des Druckmaterials zu verschoben. Das Bild kann mittels der Pfeiltasten in die gewünschte Stellung verschoben werden. Nach Abschluss aller Auswahlen [Speichern] wählen. 3-94 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 103: Scan-Breite
Scan-Breite Verfahren Die 6204 Wide Format Solution ist standardmäßig zum Scannen von Vorlagen in Standardformaten eingestellt. Wenn gewünscht wird, eine Vorlage mit nicht-standardgemäßer Breite zu kopieren, legen Sie die Breite mittels der Auswahl [Scan-Breite] fest. Mit dieser Funktion können Sie eine variable Scan- Breite von 8,2 bis 36 Zoll in Stufen von 0,1 Zoll einstellen.
Seite 104: Ränder
Wert über den Ziffernblock eingeben oder mit den Schaltflächen „+“ und „–“ einstellen. Den Schritt für jeden weiteren einzustellenden Rand wiederholen. Hinweis Zur Eingabe eines negativen Randwerts die Umschalttaste auf dem Ziffernblock antippen oder den Wert mit den Schaltflächen „+“ und „–“ einstellen. 3-96 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 105 Beim Erstellen von Kopien aus einem Buch oder von anderen einzigartigen Vorlagen erscheinen manchmal schwarze Schatten an den Kanten des Papiers. Dieser unerwünschte Effekt lässt sich mithilfe der Option [Ränder] korrigieren. Hinweis Wenn Verkleinern/Vergrößern eingestellt ist, wird die Randlöschung proportional angepasst. Vorlagen Hinterkante Kopieren Xerox® 6204® Wide Format Lösung 3-97 Benutzerhandbuch...
Seite 106: Negativbild
Ein - Das Negativbild wird auf die Kopien angewendet, so dass die schwarzen und weißen Farben vertauscht werden. Aus - Das Negativbild wird nicht auf Kopien angewendet. Hinweis Wenn die Vorlagengröße geringer als die Druckmaterialgröße ist, werden weiße Ränder sichtbar. 3-98 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 107: Rendern
Binär Damit werden Bilder mit schwarz und weiß in zwei Gradationen reproduziert. Fehlerdiffusion Wählen Sie dieses Element, wenn Sie eine Vorlage scannen, die mit Rastern reproduziert werden müssen, wie z.B. Fotos. [Speichern] wählen. Xerox® 6204® Wide Format Lösung 3-99 Benutzerhandbuch...
Seite 108: Spiegeln
Y -Achse - Die Kopien werden horizontal gespiegelt, d. h., der obere Rand der Vorlage wird zum unteren Rand der Kopie. XY-Kopien: Beim Erstellen eines Spiegelbilds der Vorlage werden die obere und linke Seite der Vorlage zur unteren und rechten Seite der Ausgabe. [Speichern] wählen. 3-100 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 109: Schärfe
Wählen Sie Register [2] an der rechten Kante des Registers [Funktionen], um die Funktionsschaltfläche [Schärfe] anzuzeigen. [Schärfe] wählen. Der Bildschirm [Schärfe] wird angezeigt. Mit den Pfeiltasten kann eine höhere oder niedrigere Schärfenstufe eingestellt werden. Je höher die Einstellung, desto größer die Schärfe. [Speichern] wählen. Xerox® 6204® Wide Format Lösung 3-101 Benutzerhandbuch...
Seite 110: Scan-Versatz
Wählen Sie Register [3] an der rechten unteren Kante des Registers [Funktionen], um die Funktionsschaltfläche [Scan-Versatz] anzuzeigen. [Scan-Versatz] wählen. Der Bildschirm [Scan-Versatz] wird eingeblendet. [Deaktiviert] wird standardmäßig gewählt. Wählen Sie [Aktiviert] zur Bestimmung der Menge des Scan-Versatzes. 3-102 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 111 Der Scan-Versatz wird mittels der Zifferntastatur oder der Rolltasten eingestellt, dann wird [Speichern] gewählt. Hinweis Wenn ein anderes Verkleinern/Vergrößern-Verhältnis als 100% für den Kopierauftrag bestimmt wurde, wird die Scan-Startposition proportional vergrößert bzw. verkleinert. Xerox® 6204® Wide Format Lösung 3-103 Benutzerhandbuch...
Seite 112 Kopieren 3-104 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 113: Scannen
Scannen Das vorliegende Kapitel behandelt die Scan-Funktionen der Xerox 6204 Wide FormatSolution mit FreeFlow Accxes Druckserver. Scan-Funktionen sind für manche Modelle nicht verfügbar. Ein optionales Paket ist erforderlich. Für weitere Informationen wenden Sie sich an das Xerox Customer Support Center.
Seite 114: Vorbereitung Zum Scannen
Scannen Vorbereitung zum Scannen In diesem Abschnitt werden die Schritte beschrieben, die Sie ausführen müssen, bevor Sie das Scannen mit der Xerox 6204 Wide Format Solution mit FreeFlow Accxes Druckserver beginnen können. Folgende Elemente müssen eingerichtet werden: • Die Netzwerkeinstellungen •...
Seite 115: Scannen - Überblick
<Scannen> Hinweise • Der Bildschirm [Scannen] kann auch durch die Wahl von [Scannen] auf dem Bildschirm [Menü] angezeigt werden. • Der Bildschirm [Scannen] wird angezeigt. Den [Zielort] wählen. Der Bildschirm [Ziel] wird angezeigt. Xerox® 6204® Wide Format Lösung 4-107 Benutzerhandbuch...
Seite 116 Nummer in [Weiter auf] mittels der Zifferntastatur und dann durch die Wahl von [Weiter]. • Beim Scannen zu FTP muss sichergestellt werden, dass die korrekte Mailbox gewählt wird. Mailboxes 47 bis 50 sind die designierten FTP-Mailboxen. [Schließen] wählen. Der Bildschirm [Scannen] wird wieder angezeigt. 4-108 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 117: Schritt 2 - Auswahl Der Funktionen
Wählen Sie die [Vorlagen-Formatserie]-Option, die der zu scannenden Vorlage entspricht, dann wählen Sie [Schließen]. Wählen Sie die erforderlichen Funktionen auf jedem Register des Bildschirms [Scannen]. Hinweis Die Funktionen auf jedem Register werden später in diesem Kapitel beschrieben. Xerox® 6204® Wide Format Lösung 4-109 Benutzerhandbuch...
Seite 118: Schritt 3 - Vorlage Scannen
Schritt 4 - Gescannte Daten importieren Die in einer Mailbox gespeicherten gescannten Daten in den Computer importieren. Das Importieren kann mittels des Accxes Client Tools Document Retrieval Tools erfolgen. Siehe das Accxes Client Tools- Benutzerhandbuch für zusätzliche Informationen. 4-110 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 119: Scan Anhalten
Wenn die Vorlagen beim Anhalten des Scanvorgangs immer noch im Scanner ist, wird die Meldung [Vorlagenstau] angezeigt. Führen Sie die auf dem Berührungsbildschirm angeführten Schritte zum Entfernen der Vorlage und Beheben des Staus aus. Xerox® 6204® Wide Format Lösung 4-111 Benutzerhandbuch...
Seite 120: Druckauftrag Unterbrechen, Um Eine Vorlage Zu Scannen
Unterbrechungsauftrags beleuchtet. Gewöhnlich werden nicht mehr als zwei Ausdrucke vom Gerät ausgegeben, bevor das Drucken angehalten wird. Wenn der angehaltene Auftrag anhält, wird der Bildschirm [Menü] angezeigt. [Scannen] wählen. Der Bildschirm [Scannen] wird angezeigt. 4-112 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 121 90 Sekunden verlängert werden. Dies geschieht, indem man die Taste [Setup] auf dem Steuerpult drückt, die Funktion [Zeitnehmer] und dann [4. Druckunterbrechung] wählt. Zur Wahl eines anderen Zeitlimits können die Zifferntastatur oder die Rolltasten verwendet werden. Xerox® 6204® Wide Format Lösung 4-113 Benutzerhandbuch...
Seite 122: [Kopieren]-Auswahlen Festlegen
• Scan-Auflösung • Dateiformat Auf <Scannen> drücken oder [Scannen] auf dem Bildschirm [Menü] wählen. <Scannen> Der Bildschirm [Scannen] wird angezeigt. Richten Sie die Funktionen im Register [Scan-Grundfunktionen] für die zu scannende(n) Vorlage(n) ein. 4-114 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 123: Vorlagenart
Diesen Modus wählen, wenn Vorlagen Graustufen- oder Farbbilder, z. B. ein Foto enthalten. Foto (Contone) Wählen Sie diesen Modus, wenn Vorlagen einen durchgängigen Ton, ein schwarzweißes oder Farbbild enthalten, z. B. ein Foto. Xerox® 6204® Wide Format Lösung 4-115 Benutzerhandbuch...
Seite 124: Scan-Auflösung
Gescannte Bilddaten können in den Formaten TIFF, PDF, oder CALS gespeichert werden. Der Standard ist [TIFF]. Verfahren Wählen Sie das Dateiformat, in dem die gescannten Bilddaten gespeichert werden sollen: [TIFF], [PDF] oder [CALS]. 4-116 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 125: Einstellungen Im Register [Bildqualität]
Wählen Sie die Option [Rendering], mit der die besten Ergebnisse erzielt werden: Binär - Damit werden Bilder schwarzweiß und in zwei Gradationen reproduziert. Fehlerdiffusion - Dieses Element wählen, wenn eine Vorlage gescannt wird, die mit Rastern reproduziert werden muss, wie z.B. Fotos. Xerox® 6204® Wide Format Lösung 4-117 Benutzerhandbuch...
Seite 126: Schärfe
Mit der Funktion ‚Schärfe‘ können Sie Linien und feine Details im gescannten Bild verbessern. Die Werkseinstellung ist [Normal]. Verfahren [Schärfe] wählen. Der Bildschirm [Schärfe] wird angezeigt. Wählen Sie die gewünschte Schärfe mittels der Rolltasten und dann wählen Sie [Speichern]. 4-118 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 127: Helligkeit
[HG-Unterdrückung] Die Funktion (HG-Unterdr.) (Hintergrundunterdrückung) wird deaktiviert, wenn [Vorlagentyp] auf eine der [Foto]-Optionen eingestellt ist. • Es ist u.U. erforderlich, das Bild um 90 Grad zu drehen, um beim Kopieren oder Scannen den korrekten Hintergrund zu erzielen Xerox® 6204® Wide Format Lösung 4-119 Benutzerhandbuch...
Seite 128: Kontrast
Bereichen eines Bildes durch Aufhellen von hellen Bereichen und Verdunkeln von dunklen Bereichen. Bei niedrigen Kontrasteinstellungen sind die Unterschiede zwischen hellen und dunklen Bereichen geringer. Die Werkseinstellung ist [Normal]. Verfahren [Kontrast] wählen. Der Bildschirm [Kontrast] wird angezeigt. 4-120 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 129 Scannen Nehmen Sie die Einstellungen mit den Rolltasten vor. Es stehen fünf Kontraststufen zwischen [Am höchst.] und [Am niedr.] zur Verfügung. [Speichern] wählen. Xerox® 6204® Wide Format Lösung 4-121 Benutzerhandbuch...
Seite 130: Auswahlen Für Die [Funktionen] Einstellen
• Negativbild • Spiegeln • Vorschau • Scannen zum Drucken Wählen Sie das Register [Funktionen] und konfigurieren Sie jede Funktion. Richten Sie die Funktionen im Register [Funktionen] für die zu scannende(n) Vorlage(n) ein. 4-122 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 131: Scan-Breite
Scannen Scan-Breite Die 6204 Wide Format Solution ist standardmäßig zum Scannen von Vorlagen in Standardformaten eingestellt. Wenn gewünscht wird, eine Vorlage mit nicht-standardgemäßer Breite zu kopieren, legen Sie die Breite mittels der Auswahl [Scan-Breite] fest. Mit dieser Funktion können Sie eine variable Scan- Breite von 8,2 bis 36 Zoll in Stufen von 0,1 Zoll einstellen.
Seite 132: Scan-Versatz
Versatzposition ignoriert. Damit können unerwünschte Details von der Führungskante der Vorlage eliminiert werden. Die Scan-Versatz-Position kann in 2,54 mm-Schritten auf einen Bereich von 0 bis 99,8 cm eingestellt werden. Die Werkseinstellung ist [Deaktiviert]. Vorlagen Verfahren [Scan-Versatz] wählen. Der Bildschirm [Scan-Versatz] wird eingeblendet. 4-124 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 133 [Deaktiviert] wird standardmäßig gewählt. Wählen Sie [Aktiviert] zur Bestimmung der Menge des Scan-Versatzes. Deaktiviert Scan-Versatz wird nicht auf die Vorlage angewendet. Aktiviert Die Vorlage wird dem festgelegten Scan-Versatz gescannt. Der Scan-Versatz wird mittels der Zifferntastatur oder der Rolltasten eingestellt, dann wird [Speichern] gewählt. Xerox® 6204® Wide Format Lösung 4-125 Benutzerhandbuch...
Seite 134: Negativbild
Die Werkseinstellung ist [Aus]. Verfahren [Negativbild] wählen. Der Bildschirm [Negativbild] wird angezeigt. Wählen Sie [Ein] oder [Aus]. Negativbild wird nicht angewendet. Negativbild wird angewendet und die schwarzen und weißen Bereiche werden ausgetauscht. [Speichern] wählen. 4-126 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 135: Spiegeln
Kopie. Die Kopien werden horizontal und vertikal gespiegelt, d. h., der obere Rand der Vorlage wird zum unteren Rand der Kopie und der linke Rand der Vorlage wird zum rechten Rand der Kopie. Xerox® 6204® Wide Format Lösung 4-127 Benutzerhandbuch...
Seite 136 Wenn die Scan-Breite größer als die Vorlagenbreite ist, wird die Vorlage innerhalb des Vorlagenbildbereichs umgekehrt und ein Rand wird auf der rechten Seite hinzugefügt. Vorlagenbreite Vorlage Scan-Format • Wenn die Vorlage geringfügig breiter als die Vorlagenfeststellung-Breite ist, wird der nicht gescannte Teil ausgelassen. Vorlagenfeststellung-Breite Vorlagenfeststellung-Breite 4-128 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 137: Vorschau
[Vorschau] wählen. Der Bildschirm [Vorschau] wird angezeigt. Die gewünschte Option wählen. Deaktiviert Es wird keine Miniaturansichtsdatei erstellt. Aktiviert Es wird eine Miniaturansichtsdatei erstellt, die in Accxes Client Tools geladen werden kann. [Speichern] wählen. Xerox® 6204® Wide Format Lösung 4-129 Benutzerhandbuch...
Seite 138: Scannen Zum Drucken
Der Bildschirm [Scannen zum Drucken] wird angezeigt. Die gewünschte Option wählen. Das Bild nicht drucken Es wird kein Musterdruck des gescannten Bilds erstellt. Bild scannen zum Drucker Das gescannte Bild wird als Musterdruck ausgegeben. [Speichern] wählen. 4-130 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 139: Dokumente Aus Einer Mailbox Löschen
Ihre Dateien rechtzeitig abgerufen werden, um Datenverlusten vorzubeugen. Alle Dokumente löschen Auf <Scannen> drücken oder [Scannen] auf dem Bildschirm [Menü] wählen. <Scannen> Der Bildschirm [Scannen] wird angezeigt. Den [Zielort] wählen. Der Bildschirm [Ziel] wird angezeigt. Xerox® 6204® Wide Format Lösung 4-131 Benutzerhandbuch...
Seite 140 Gelöschte Dokumente können nicht wiederhergestellt werden. Der Dialog [Mailbox - Löschen] wird angezeigt. [OK] berühren. Alle Dokumente in der Mailbox werden gelöscht und eine Bestätigungsmeldung wird angezeigt. Auf dem Bildschirm [Bestätigung] [Schließen] wählen. 4-132 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 141: Dokument Löschen
Mit dem [Aufwärtspfeil] die fünf letzten Mailboxes und mit [Abwärtspfeil] die nächsten fünf Mailboxes aufrufen. Der Zugriff auf eine Mailbox kann auch durch die Eingabe der zweistelligen Mailbox-Nummer in [Weiter auf] über die Zifferntastatur und die darauf folgende Wahl von [Weiter] erfolgen. Xerox® 6204® Wide Format Lösung 4-133 Benutzerhandbuch...
Seite 142 Ein gelöschtes Dokument kann nicht mehr zurückgerufen werden. • Das Dokument wird gelöscht und der Bildschirm [Mailbox: xx] wird angezeigt. • Die verbleibenden Dokumente werden neu nummeriert, wobei das vorherige Dokument 002 zu Dokument 001 wird usw. 4-134 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 143: Mailbox Erstellen Und Löschen
In diesem Abschnitt werden die Verfahren zum Erstellen und Löschen von Mailboxen beschrieben. • Mailbox erstellen • Mailbox löschen Mailbox erstellen Auf <Scannen> drücken oder [Scannen] auf dem Bildschirm [Menü] wählen. <Scannen> Der Bildschirm [Scannen] wird angezeigt. Den [Zielort] wählen. Der Bildschirm [Ziel] wird angezeigt. Xerox® 6204® Wide Format Lösung 4-135 Benutzerhandbuch...
Seite 144 Den Namen der Mailbox über die Tastatur eingeben. Sie können bis zu 20 alphanumerische Zeichen eingeben. Hinweis Weitere Informationen über die Eingabe von Zeichen sind im Abschnitt über die Eingabe von Text enthalten. 4-136 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 145 [Ändern/Löschen], dann [Aktiviert] auf dem Bildschirm [Standard-Mailbox] und schließlich [Speichern] wählen. Hinweis Diese Mailbox wird nun beim Aufrufen der Betriebsart „Scannen“ standardmäßig ausgewählt. [Schließen] auf den angezeigten Bildschirmen wählen, bis Sie zum Bildschirm [Scannen] zurück gelangen. Xerox® 6204® Wide Format Lösung 4-137 Benutzerhandbuch...
Seite 146: Mailbox Löschen
Wählen Sie die zu löschende Mailbox und dann [Ändern/Löschen]. Hinweis Mithilfe der Pfeiltasten wird weiter- bzw. zurückgeblättert. Der Bildschirm [Ändern/Löschen] wird eingeblendet. [Löschen] wählen. Ein Bildschirm mit einer Bestätigungsaufforderung erscheint. Mit [OK] die ausgewählte Mailbox löschen. Die Mailbox wird gelöscht. 4-138 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 147: Speichern/Rückrufen
[[Kopierauftragsprofile] ermöglicht, Profile aufzurufen, zu speichern und zu löschen. • [Mit [Standardprofil speichern] können Sie die Einstellungen des aktuellen Auftrags als Standard- Profil speichern. • [Werkseinstellungen wiederherstellen] ermöglicht, die Werkseinstellungen zur Verwendung als aktive Standardeinstellungen zurückzurufen. Xerox® 6204® Wide Format Lösung 5-139 Benutzerhandbuch...
Seite 148: Zugriff Auf Das Menü [Speichern/Rückrufen]
Zugriff auf das Menü [Speichern/Rückrufen] Auf dem Bildschirm [Menü] die Taste [Speichern/Rückrufen] auswählen. Das Menü [Speichern/Rückrufen] wird angezeigt. Die gewünschte Option auswählen: Das Menü bzw. der Bildschirm für die gewählte Option wird angezeigt. 5-140 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 149: Letzten Kopierauftrag Zurückrufen
Dokuments gewählt wird, wird das Dokument nicht negativ gedruckt. Es muss erneut gescannt werden, damit man das Bild als Negativbild erhalten kann. Verfahren Die Schaltfläche [Speichern/Rückrufen] berühren. Das Menü [Speichern/Rückrufen] wird angezeigt. [Letzten Kopierauftrag zurückrufen] wählen. Der Dialog [Auftragsrückruf] wird angezeigt. Xerox® 6204® Wide Format Lösung 5-141 Benutzerhandbuch...
Seite 150 Wenn Sie [OK] wählen, wird der Bildschirm [Satzzusammenstellung] angezeigt. Die entsprechende Option wählen: [Einstellungen ändern] Ruft den Bildschirm [Kopieren] auf, wo Sie über die Register [Kopieren], [Bildqualität] und [Funktionen] die Einstellungen für die nächste Vorlage ändern können, d.h. Vergrößerung/Verkleinerung, Vorlagentyp, Druckmaterialauswahl usw. 5-142 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 151 Zum Löschen aller gescannten Bilder wählen Sie [OK] auf dem angezeigten Bestätigungsbildschirm. [Letzte Vorlagen] Über diese Schaltfläche wird der Scanvorgang beendet und die Ausgabe der Kopien gestartet. Diese Schaltfläche antippen, sobald die letzte Vorlage im Satz gescannt wurde. Xerox® 6204® Wide Format Lösung 5-143 Benutzerhandbuch...
Seite 152: Letzten Kopierauftrag Löschen
Option [Letzten Kopierauftrag löschen] verwenden. Verfahren Die Schaltfläche [Speichern/Rückrufen] berühren. Das Menü [Speichern/Rückrufen] wird angezeigt. [Letzten Kopierauftrag löschen] wählen. Der Dialog [Auftrag löschen] wird angezeigt. [OK] berühren. Die Bilder und Parameter des letzten Auftrags werden gelöscht. 5-144 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 153: Kopierauftragsvorlagen
Mit der Option [Vorlage löschen] können Sie gespeicherte Kopierauftragseinstellungen löschen. Zugriff auf die Vorlage Kopierauftrag Die Schaltfläche [Speichern/Rückrufen] berühren. Das Menü [Speichern/Rückrufen] wird angezeigt. [Vorlage Kopierauftrag] wählen. Der Bildschirm [Vorlage Kopierauftrag] wird angezeigt. Xerox® 6204® Wide Format Lösung 5-145 Benutzerhandbuch...
Seite 154 Zum Speichern einer Vorlage weist der Benutzer eine Nummer (0 - 9) über die Zifferntastatur zu. Diese Nummer wird im Feld [Verwendete Vorlagen] angezeigt, nachdem die Vorlage gespeichert wurde. • Zum Freimachen von Speicherkapazität wird empfohlen, nicht mehr benötigte Vorlagen zu löschen. 5-146 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 155: Vorlage Zurückrufen
Mit der Option [Vorlage zurückrufen] kann man Auftragsparameter, die zuvor als Vorlagen gespeichert wurden, aufrufen und für den aktuellen Auftrag verwenden. Verfahren Die Schaltfläche [Speichern/Rückrufen] berühren. Das Menü [Speichern/Rückrufen] wird angezeigt. [Vorlage Kopierauftrag] wählen. Der Bildschirm [Vorlage Kopierauftrag] wird angezeigt. Xerox® 6204® Wide Format Lösung 5-147 Benutzerhandbuch...
Seite 156 Die Nummer der gewählten Vorlage wird im Feld [Vorlagen] angezeigt. [Vorlage zurückrufen] wählen. [Schließen] auf den Bildschirmen [Auftragsvorlagen kopieren] und [Speichern/Rückrufen] wählen, um zum Bildschirm [Menü] zurück zu wechseln. Die Dokumente in den Scanner einlegen und den zurückgerufenen Auftrag ausführen. 5-148 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 157: Vorlage Speichern
Koperauftrag als Vorlage speichern können, müssen Sie sie einrichten und ausführen, so dass ihre Einstellungen gespeichert werden. Verfahren Die Schaltfläche [Speichern/Rückrufen] berühren. Das Menü [Speichern/Rückrufen] wird angezeigt. [Vorlage Kopierauftrag] wählen. Der Bildschirm [Vorlage Kopierauftrag] wird angezeigt. Xerox® 6204® Wide Format Lösung 5-149 Benutzerhandbuch...
Seite 158 Sie sie dann über die Zifferntastatur ein. Die eingegebene Nummer wird dann im Feld [Vorlage] angezeigt. [Vorlage speichern] wählen. Die Einstellungen für den aktuellen Kopierauftrag werden an der gewählten Stelle (0 - 9) gespeichert. 5-150 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 159: Vorlage Löschen
Einstellungen aus dem Speicher gelöscht. Hinweis Eine einmal gelöschte Vorlage kann nicht mehr zurückgerufen werden. Verfahren Die Schaltfläche [Speichern/Rückrufen] berühren. Das Menü [Speichern/Rückrufen] wird angezeigt. [Vorlage Kopierauftrag] wählen. Der Bildschirm [Vorlage Kopierauftrag] wird angezeigt. Xerox® 6204® Wide Format Lösung 5-151 Benutzerhandbuch...
Seite 160 Mit den Tasten der Zifferntastatur die Nummer der Vorlage eingeben, die gelöscht werden soll, dann [Vorlage löschen] wählen. Die Vorlage mit den gespeicherten Auftragseinstellungen wird gelöscht und die Vorlagennummer wird von der Liste im Feld [Verwendete Vorlagen] entfernt. 5-152 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 161: Standardvorlage Speichern
Sie den Kopierauftrag aus. Durch die Ausführung des Auftrags werden die Einstellungen gespeichert. Die Schaltfläche [Speichern/Rückrufen] berühren. Das Menü [Speichern/Rückrufen] wird angezeigt. [Standardvorlage speichern] wählen. Die Auftrags-Parameter werden gespeichert; eine entsprechende Bestätigungsmeldung wird angezeigt. Mit [OK] werden die aktuellen Einstellungen als Standardvorlage gespeichert. Xerox® 6204® Wide Format Lösung 5-153 Benutzerhandbuch...
Seite 162: Werkseinstellungen Wiederherstellen
‚Werkseinstellungen wiederherstellen‘ können Sie diese Einstellungen als aktive Standardeinstellungen abrufen. Verfahren Die Schaltfläche [Speichern/Rückrufen] berühren. Das Menü [Speichern/Rückrufen] wird angezeigt. [Werkseinstellungen wiederherstellen] wählen. Ein Bestätigungsdialog wird angezeigt. Zum Fortfahren [OK] wählen. Die Werkseinstellungen werden sofort wiederhergestellt. 5-154 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 163: System-Setup
Optionen zum Einstellen der Systemstandardwerte. Dieses Kapitel enthält die Setup- Verfahren für die folgenden Einstellungen: • Lokalisierung • Datum und Uhrzeit einstellen • Steuerpult • Netzwerk-Einstellungen • Zeitnehmer konfigurieren • Benutzerdefinierte Vorlagenserie • Kopieroptionen Xerox® 6204® Wide Format Lösung 6-155 Benutzerhandbuch...
Seite 164: Lokalisierung
Die Sprachauswahl [Benutzerdef.] betrifft nur den Berührungsbildschirm. Verfahren Die Schaltfläche [Lokalisierung] auf dem [Menu]-Bildschirm wählen. Der Bildschirm [Lokalisierung] wird angezeigt. Wählen Sie die Taste der entsprechenden Sprache. Wählen Sie [Zoll] oder [Millimeter] zum Setzen der Standard-Maßeinheiten. [Speichern] wählen. 6-156 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 165: Datum Und Uhrzeit Einstellen
Drucken (Titelblätter, Berichte, Fehlermeldungen usw.) erscheint, kann über die Schaltfläche [Datum und Uhrzeit] auf dem [Setup]-Bildschirm eingestellt werden. Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. [Datum und Uhrzeit] wählen. Das Menü [Datum und Uhrzeit] wird angezeigt. Xerox® 6204® Wide Format Lösung 6-157 Benutzerhandbuch...
Seite 166 System-Setup [Datumformat] wählen. Der Bildschirm [Datumformat] wird angezeigt. Den entsprechenden Punkt wählen: International Das Datum wird im Format TT/MM/JJJJ angezeigt. Imperial Das Datum wird im Format mm/TT/JJJJ angezeigt. [Speichern] wählen. 6-158 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 167: Zeitgeber
(Bannerblätter, Berichte, Fehlermeldungen usw.) angezeigt wird, kann über die Schaltfläche [Datum und Uhrzeit] auf dem [Setup]-Bildschirm eingestellt werden. Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. [Datum und Uhrzeit] wählen. Das Menü [Datum und Uhrzeit] wird angezeigt. Xerox® 6204® Wide Format Lösung 6-159 Benutzerhandbuch...
Seite 168 Jahr ein. Setzen Sie die Einstellung der Geräteuhr fort mit der Wahl der Eingabefelder für [Monat], [Tag], [Stunden] und [Minuten] und der Eingabe der entsprechenden Werte über die Zifferntastatur bzw. die Rollschaltflächen. [Speichern] wählen. 6-160 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 169: Steuerpult
[Setup], [Lokalisierung] und [Ziel]. Um eine Taste unzugeordnet zu lassen, wählen Sie [Nicht eingeg.] <Sondertasten> Die werkseitigen Einstellungen für die Sondertasten sind [Kopieren] für die <Benutz.-Taste 1> und [Scannen] für die <Benutz.-Taste 2>. Xerox® 6204® Wide Format Lösung 6-161 Benutzerhandbuch...
Seite 170 System-Setup Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. Wählen Sie [Steuerpult] im [Setup]-Menü. Das [Steuerpult]-Menü wird angezeigt. Wählen Sie [Sondertasten]. Das Menü [Sondertasten] wird angezeigt. 6-162 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 171 Wählen Sie die Funktion, die angezeigt werden soll, wenn die Sondertaste gewählt wird. Zur Rückkehr zum Bildschirm [Sondertasten], auf dem Sie die andere <Benutz.-Taste> einrichten können, wählen Sie [Speichern]. Mit [Schließen] kehren Sie zum Menü [Steuerpult] zurück. Xerox® 6204® Wide Format Lösung 6-163 Benutzerhandbuch...
Seite 172: Hörbare Töne
Benutzer Tasten auf dem Steuerpult drückt, eine ungültige Eingabe macht oder wenn ein Fehler auftritt. Die Werksgrundeinstellung für ‚Hörbare Töne‘ ist [Ein]. Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. Wählen Sie [Steuerpult] im [Setup]-Menü. Das [Steuerpult]-Menü wird angezeigt. 6-164 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 173 Fünf Sätze mit fünf Warntönen werden ausgegeben, wenn der Controller einen Fehlerzustand feststellt, z. B. einen Stau, Tonermangel, Druckmaterialmangel usw. 4. Gerät bereit-Ton Zwei Töne mittlerer Länge zeigen an, dass das Gerät im Bereitschaftszustand ist, d.h. bereit zum Kopieren, Scannen oder Drucken. Xerox® 6204® Wide Format Lösung 6-165 Benutzerhandbuch...
Seite 174 Hinweis Mit [Ein] wird ein Ton aktiviert, mit [Aus] deaktiviert. [Speichern] wählen. Wiederholen Sie Schritte 4 bis 5, um zusätzliche ‚Hörbare Töne‘ einzurichten. Wählen Sie [Schließen] im [Hörbare Töne]-Menü, um zum [Steuerpult]-Menü zurückzukehren. 6-166 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 175: Standardbildschirm
Der Benutzer drückt die Schaltfläche <Alles Löschen>. Die Standardeinstellung ist [Kopieren]. Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. Wählen Sie [Steuerpult] im [Setup]-Menü. Das [Steuerpult]-Menü wird angezeigt. Xerox® 6204® Wide Format Lösung 6-167 Benutzerhandbuch...
Seite 176 [Standardbildschirm] wählen. Die [Standardbildschirm]-Auswahlen werden angezeigt. Eine dieser vier Optionen wählen: [Menü], [Druckerstatus], [Kopieren] oder [Scannen], dann [Speichern] wählen. Wählen Sie [Schließen] im [Steuerpult]-Menü, um zum [Setup]-Menü zurückzukehren oder bestimmen Sie weitere [Steuerpult]-Einstellungen. 6-168 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 177: Benutzerdefinierte Menüs
Hinweis Wenn mittels der Funktion [Benutzervorlagenserie] auf dem Bildschirm [Setup] eine Benutzervorlagenserie bestimmt wird, kann bestimmt werden, dass sie als eine der beiden Benutzerserien im Register [Vorlagenformatserie] angezeigt wird. Vorlagenformatserie 1 Vorlagenformatserie 2 Xerox® 6204® Wide Format Lösung 6-169 Benutzerhandbuch...
Seite 178 System-Setup Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. Wählen Sie [Steuerpult] im [Setup]-Menü. Das [Steuerpult]-Menü wird angezeigt. Wählen Sie [Benutzerdef. Menüs]. Das Menü [Benutzerdef. Menüs] wird angezeigt. 6-170 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 179 Zifferntastatur oder die Rollschaltflächen ein. Der Einstellbereich ist von 25,0 bis 400,0 Prozent, in Schritten zu 0,1%. Vorlagenserie 1 Bei der Wahl von [2. Vorlagenserie 1] wird der Bildschirm [Vorlagenserie 1] angezeigt. Sie können eine der vier Optionen wählen. Xerox® 6204® Wide Format Lösung 6-171 Benutzerhandbuch...
Seite 180 Vorlagenserie 2 Bei der Wahl von [3. Vorlagenserie 2] wird der Bildschirm [Vorlagenserie 2] angezeigt. Sie können eine der vier Optionen wählen. [Speichern] wählen. Wählen Sie [Schließen] im [Benutzerdef. Menüs]-Menü, um zum [Steuerpult]-Menü zurückzukehren. 6-172 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 181: Netzwerk-Einstellungen
Hinweise hierzu sind der Online-Hilfe für das Web Print Management Tool zu entnehmen. Verfahren (DHCP) Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. Wählen Sie [Netzw.-Einstell.] im [Setup]-Menü. Das Menü [Netzw.-Einstell.] wird eingeblendet. Xerox® 6204® Wide Format Lösung 6-173 Benutzerhandbuch...
Seite 182 System-Setup Wählen Sie [DHCP]. Der Bildschirm [DHCP] wird angezeigt. Setzen Sie DHCP auf entweder [Aus] oder [Ein] und wählen Sie dann [Speichern]. Wählen Sie [Schließen] im [Netzwerk-Einstellungen]-Menü, um zum [Setup]-Menü zurückzukehren. 6-174 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 183 Teilnetz-Maske Die Subnetzmaske im folgenden Format über den Ziffernblock eingeben: XXX.XXX.XXX.XXX Gateway Das Gateway im folgenden Format über den Ziffernblock eingeben: XXX.XXX.XXX.XXX [Speichern] wählen. Wählen Sie [Schließen] im [Netzwerk-Einstellungen]-Menü, um zum [Setup]-Menü zurückzukehren. Xerox® 6204® Wide Format Lösung 6-175 Benutzerhandbuch...
Seite 184: Zeitnehmer Konfigurieren
Verfahren zum Einrichten des Sparbetriebs: Zulässig sind Werte zwischen 5 und 240 Minuten. Die Werkseinstellung für [1. Sparbetrieb] ist 15 Minuten. Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. Wählen Sie [Zeitnehmer] im [Setup]-Menü. Das Menü [Zeitnehmer] wird angezeigt. 6-176 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 185 Diese Einstellung entspricht dem Zeitraum, der nach dem letzten Benutzervorgang, z. B. Drücken einer Taste oder Scannen einer Vorlage, verstreichen muss, bis das Gerät in den [Stromsparmodus] schaltet. Wählen Sie [Schließen] im [Zeitnehmer]-Menü, um zum [Setup]-Menü zurückzukehren. Xerox® 6204® Wide Format Lösung 6-177 Benutzerhandbuch...
Seite 186: Ruhezustand
Werkseinstellung für [2. Ruhe] ist 30 Minuten. Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. Wählen Sie [Zeitnehmer] im [Setup]-Menü. Das Menü [Zeitnehmer] wird angezeigt. [2. Ruhe] wählen. Der Bildschirm [Auto-Energiesparmodus] wird angezeigt. 6-178 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 187: Funktionen
0 bis 99 Minuten eingestellt werden. Bei dem Wert 0 wird die Funktion nie ausgeschaltet. Der Standardwert für [3. Funktionen] ist [1 Minute]. Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. Xerox® 6204® Wide Format Lösung 6-179 Benutzerhandbuch...
Seite 188 System-Setup Wählen Sie [Zeitnehmer] im [Setup]-Menü. Das Menü [Zeitnehmer] wird angezeigt. Wählen Sie [3. Funktionen]. Der Bildschirm [Unterbrechung-Timeout] wird eingeblendet. 6-180 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 189: Druckunterbrechung
Kopierauftrags unterbrochen wurden. Zulässig sind Werte zwischen 1 und 99 Minuten. Die Werkseinstellung für [4. Druckunterbrechung] ist [1 Minute]. Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. Xerox® 6204® Wide Format Lösung 6-181 Benutzerhandbuch...
Seite 190 [4. Druckunterbrechung] wählen. Der Statusbildschirm [Druckunterbrechung] wird angezeigt. Geben Sie die gewünschte Einstellung mittels der Zifferntastatur oder der Rolltasten ein und wählen Sie dann [Speichern]. Wählen Sie [Schließen] im [Zeitnehmer]-Menü, um zum [Setup]-Menü zurückzukehren. 6-182 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 191: Dateilöschung
Hiermit wird die Höchstzeitspanne festgelegt, die ein Bild nach dem Einscannen auf der Festplatte gespeichert bleibt. Dieser Zeitgeber bezieht sich nur auf gescannte Dateien, wenn sich die 6204 Wide Format Solution mit FreeFlow Accxes Druckserver im Modus SCANBEREIT befindet. Zulässig sind Werte zwischen 1 und 24 Stunden (in 1-Stunden-Schritten).
Seite 192 [5. Dateilöschung] wählen. Der Bildschirm [Dateilöschung-Timeout] wird eingeblendet. Geben Sie die gewünschte Einstellung mittels der Zifferntastatur oder der Rolltasten ein und wählen Sie dann [Speichern]. Wählen Sie [Schließen] im [Zeitnehmer]-Menü, um zum [Setup]-Menü zurückzukehren. 6-184 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 193: Benutzerdefinierte Vorlagenserie
Vorlagen der gleichen Größe scannen, die nicht in einem Standardformat sind. Die Standardvorlagenserie ist [ANSI]. Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. Im [Setup]-Menü [Benutzervorlagenserie] wählen. Das Menü [Benutzervorlagenserie] wird angezeigt. Xerox® 6204® Wide Format Lösung 6-185 Benutzerhandbuch...
Seite 194 Sie dann [Speichern]. Hinweis Der zulässige Formatbereich für jedes Sonderformat wird in Klammern angezeigt. Wiederholen Sie Schritte 3 und 4, um zusätzliche Spezialformate einzurichten. Wählen Sie [Schließen] im [Benutzervorlagenserie]-Menü, um zum [Setup]-Menü zurückzukehren. 6-186 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 195: Kopieroptionen
Benutzer-V/V auf Seite 189) angezeigt wird. Die Auswahl muss der Formatserie der Vorlagen entsprechen, die Sie gewöhnlich kopieren. Die Standardeinstellung ist [ANSI]. Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. Wählen Sie [Kopier-Optionen] im [Setup]-Menü. Das Menü [Kopier-Optionen] wird angezeigt. Xerox® 6204® Wide Format Lösung 6-187 Benutzerhandbuch...
Seite 196 System-Setup [Ausgabematerial-Serie] wählen. Der Bildschirm [Option Ausgabe-Druckmaterial] wird angezeigt. Wählen Sie die geeignete Option von den verfügbaren Wahlmöglichkeiten. Mit [Schließen] kehren Sie zum Menü [Kopier-Optionen] zurück. 6-188 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 197: Benutzer-V/V
Die werkseitigen Standard-V/V-Festwerte sind [25,0%], [33,3%], [35,3%], [66,6%], [70,7%], [133,3%] und [141,4%]. Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. Wählen Sie [Kopier-Optionen] im [Setup]-Menü. Das Menü [Kopier-Optionen] wird angezeigt. Xerox® 6204® Wide Format Lösung 6-189 Benutzerhandbuch...
Seite 198 System-Setup [Benutzer-V/V] wählen. Das Menü [Benutzer-V/V] wird angezeigt. Wählen Sie eins der [Benutzer-V/V]-Elemente. Der entsprechende Setup-Bildschirm [Vergrößern/Verkleinern] wird angezeigt. 6-190 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 199 Meldung wird angezeigt, wenn der eingegebene Wert zu klein oder zu groß ist. [Speichern] wählen. Zum Festlegen der verbleibenden [Benutzer-V/V]-Festwerte wiederholen Sie Schritte 4 bis 6. Mit [Schließen] kehren Sie zum Menü [Kopier-Optionen] zurück. Xerox® 6204® Wide Format Lösung 6-191 Benutzerhandbuch...
Seite 200: Verkleinern Linienerhaltung
Mit dieser Funktion wird die Linienerhaltung beim Verkleinern von normalen und Linienmodus- Dokumenten aktiviert/deaktiviert. Die Standardeinstellung ist [Aktiviert]. Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. Wählen Sie [Kopier-Optionen] im [Setup]-Menü. Das Menü [Kopier-Optionen] wird angezeigt. 6-192 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 201 System-Setup [Verkleinern Linienerhaltung] wählen. Der Bildschirm [Verkleinern Linienerhaltung] wird angezeigt. Wählen Sie [Deaktiviert] or [Aktiviert]. Mit [Schließen] kehren Sie zum Menü [Kopier-Optionen] zurück. Xerox® 6204® Wide Format Lösung 6-193 Benutzerhandbuch...
Seite 202: Benutzerformate
Für weitere Informationen siehe den Abschnitt über das Ausgabeformat. Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. Wählen Sie [Kopier-Optionen] im [Setup]-Menü. Das Menü [Kopier-Optionen] wird angezeigt. 6-194 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 203 System-Setup Wählen Sie [Benutzerformate]. Der Bildschirm [Benutzerformate] wird eingeblendet. Wählen Sie eine [Benutzerformate]-Schaltfläche. Der Setup-Bildschirm [Benutzerformate] wird eingeblendet. Xerox® 6204® Wide Format Lösung 6-195 Benutzerhandbuch...
Seite 204 System-Setup Wählen Sie [Anpassung], wenn Sie ein benutzerdefiniertes Ausgabematerialformat festlegen wollen. Geben Sie die Abmessungen des benutzerdefinierten Ausgabeformats ein und wählen Sie [Speichern]. Zur Einrichtung weiterer Benutzerformate die Schritte 4 bis 6 wiederholen. 6-196 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 205: Autom. Drehen
Ausrichtung zwecks Verwendung mit dem Falter zu korrigieren. Die Standardeinstellung ist [Aktiviert]. Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. Wählen Sie [Kopier-Optionen] im [Setup]-Menü. Das Menü [Kopier-Optionen] wird angezeigt. Xerox® 6204® Wide Format Lösung 6-197 Benutzerhandbuch...
Seite 206 System-Setup [Autom. Drehen] wählen. Der Bildschirm [Autom. Drehen] wird angezeigt. Wählen Sie [Deaktiviert] or [Aktiviert]. Mit [Schließen] kehren Sie zum Menü [Kopier-Optionen] zurück. 6-198 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 207: Scan-Start
<Start> zu drücken, um den Scan nach der Vorzufuhr der Vorlage auszulösen. Die Werkseinstellung ist [Auto-Start]. Verfahren Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen. Das Menü [Setup] wird angezeigt. Im [Setup]-Menü [Scan-Start] wählen. Der Bildschirm [Scan starten-Modus] wird eingeblendet. Xerox® 6204® Wide Format Lösung 6-199 Benutzerhandbuch...
Seite 208 Das Scannen beginnt automatisch, sobald eine Vorlage in der Scanner eingeführt und vorzugeführt wird. Man. Start Der Scanvorgang muss manuell durch Drücken der Taste <Start> nach dem Einlegen und der Vorzufuhr der Vorlage gestartet werden. Wählen Sie [Schließen] im [Setup]-Menü, um zum [Menü]-Bildschirm zurückzukehren. 6-200 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 209: Systemverwaltung
Systemverwaltung Die Systemverwaltungs-Funktionen der Xerox 6204 Wide Format Solution mit FreeFlow Accxes Druckserver ermöglichen es dem Administrator, die Kostenstellenzählung zu aktivieren/deaktivieren, das Systemverwaltungs-Kennwort zu ändern, Diagnosedrucke von auf dem Controller gespeicherten Bildern ausgeben zu lassen und die Funktion ‚Bildrückruf‘ zu aktivieren/deaktivieren. Der Inhalt dieses Kapitels folgt: •...
Seite 210: Systemverwaltung - Überblick
Systemverwaltung Systemverwaltung – Überblick Obwohl die meisten Funktionen der Xerox 6204 Wide Format Solution mit FreeFlow Accxes Druckserver auf dem [Menü]-Bildschirm gewählt werden können, der jedem Benutzer zugänglich ist, muss man sich zum Zugriff auf die Systemverwaltungsfunktionen am System anmelden.
Seite 211 • Nachdem das Systemkennwort festgelegt ist, wird auf die Betätigung der Taste <Anmelden/Abmelden> ein Anmeldungsbildschirm eingeblendet, wodurch der Zugriff auf autorisierte Personen beschränkt wird. Ein Systemkennwort nach dem Verfahren in ‚Kennwort ändern‘ erstellen. Xerox® 6204® Wide Format Lösung 7-203 Benutzerhandbuch...
Seite 212: Systemverwaltungsmodus Beenden
Im [Systemverwaltung]-Menü [Schließen] wählen. Das System beendet den Systemverwaltungsmodus und der Standardbildschirm wird eingeblendet. Hinweis Der Standardbildschirm kann vom [Menü]-Bildschirm geändert werden: Wählen Sie [Setup] > [Systemsteuerung] > [Standardbildschirm] und wählen Sie eine der verfügbaren Optionen. 7-204 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 213: Systemverwaltungsfunktionen
Es können einer oder mehrere von drei Diagnose-Testdrucken gewählt und ausgedruckt werden. • Siehe den Abschnitt über Diagnoseausdrucke. Bildrückruf Die Funktion [Aus Speicher kopieren] kann aktiviert oder deaktiviert werden. • Siehe den Abschnitt über Bildrückruf. Xerox® 6204® Wide Format Lösung 7-205 Benutzerhandbuch...
Seite 214: Auftragskostenzählung
Benutzer-ID, Kostenstellen-ID und Drucker-ID verwendet. Dann sammelt und summiert es die gespeicherten Daten von den vernetzten Geräten. Für die Xerox 6204 Wide Format Solution mit FreeFlow Accxes Druckserver kann die Kostenzählung vom Steuerpult aus und über das Web Print Manager Tool eingerichtet werden.
Seite 215 Systemverwaltung Die entsprechende Option wählen: Deaktiviert Die Kostenzählung ist ausgeschaltet. Optional Benutzer haben die Möglichkeit, Kostenzählungsinformationen einzugeben. Aktiviert Kostenzählungsinformationen sind erforderlich für alle Benutzer. [Speichern] wählen. Xerox® 6204® Wide Format Lösung 7-207 Benutzerhandbuch...
Seite 216: Kennwort Ändern
Kennwort notieren und die Notiz an einem sicheren Ort aufbewahren. Verfahren Die Taste <An/Abmelden> wählen. <An-/Abmelden> Das Gerät schaltet in den Systemverwaltungsmodus und das Menü [Systemverwaltung] wird angezeigt. [Passwort ändern] wählen. Der Bildschirm [Systemadministrator - Passwort] wird angezeigt. 7-208 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 217 Das Feld [Passwort bestätigen] wird hervorgehoben und eine numerische Eingabe kann gemacht werden. Geben Sie das Kennwort in das Feld [Passwort bestätigen] ein und drücken Sie dann [Speichern]. Das neue Kennwort wird sofort wirksam. Xerox® 6204® Wide Format Lösung 7-209 Benutzerhandbuch...
Seite 218: Diagnoseausdrucke
Vorlagenqualität) zurückzuführen sind und Problemen, die Drucker-bezogen sind. Verfahren Die Taste <An/Abmelden> wählen. Das Gerät schaltet in den Systemverwaltungsmodus und das Menü [Systemverwaltung] wird angezeigt. <An-/Abmelden> [Diagnosedrucke] wählen. Der Bildschirm [Diagnosedrucke] wird angezeigt. 7-210 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 219 Systemverwaltung Die entsprechende Option wählen: • Grundmuster • Druckbildqualitätsmuster • IIT-Tabelle [Drucken] wählen. Der ausgewählte Bericht oder Ausdruck wird gedruckt. Xerox® 6204® Wide Format Lösung 7-211 Benutzerhandbuch...
Seite 220: Herunterfahren
Herunterfahren - Durch die Wahl von [Herunterfahren] wird das System (Kopierer/Drucker und Controller) sicher abgeschaltet Neustart - Durch die Wahl von [Neustart] wird das System neu gestartet. Verwenden Sie diese Auswahl, wenn Aufträge in der Warteschlange nicht gedruckt werden. 7-212 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 221: Bildrückruf
Systemadministrator [Aus Speicher kopieren] aktivieren oder deaktivieren. Die Standardeinstellung ist [Aktiviert]. Verfahren Die Taste <An/Abmelden> wählen. Das Gerät schaltet in den Systemverwaltungsmodus und das Menü [Systemverwaltung] wird angezeigt. <An-/Abmelden> [Bildrückruf] wählen. Das Menü [Bildrückruf] wird angezeigt. Xerox® 6204® Wide Format Lösung 7-213 Benutzerhandbuch...
Seite 222 Systemverwaltung Die entsprechende Option wählen: Deaktiviert Benutzer können keine Kopieraufträge erneut drucken. Aktiviert Benutzer können Kopieraufträge aufrufen und erneut drucken. [Speichern] wählen. 7-214 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 223: Gerätestatus
Gerätestatus Das vorliegende Kapitel beschreibt Funktionen zum Prüfen des Gerätestatus. • Übersicht zum Gerätestatus • Druckerstatus • Materialstatus • Konfigurations-Drucke • Druckereinstellungen-Bericht • Aktuellen Druckauftrag anzeigen • System-Beschreibung • Letzte Fehler Xerox® 6204® Wide Format Lösung 8-215 Benutzerhandbuch...
Seite 224: Übersicht Zum Gerätestatus
Hier wird der Status der Druckmaterialien angegeben (vorhandenes Rollenmaterial), eingelegte(s) Materialformat(e) und eingelegte Materialart(en). Siehe den Abschnitt über Materialstatus. Konfigurations-Drucke Mit diesen Auswahlen können Ausdrucke mit der Konfiguration und den Einstellungen des Geräts erstellt werden lassen. Siehe den Abschnitt über Konfigurationsausdrucke. 8-216 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 225: Druckerstatus
‚Keine‘ angezeigt. Siehe den Abschnitt ‚Aktuellen Druckauftrag anzeigen‘. System-Beschreibung Die System-Beschreibung enthält Informationen über das Modell und die Firmware-Version für jede auf der Xerox 6204 Wide Format Solution with Accxes FreeFlow Druckserver installierte Komponente. Siehe den Abschnitt ‚Systembeschreibung‘. Letzte Fehler Diese Funktion listet die Fehlercodes und Kopienanzahl der 20 letzten Fehler.
Seite 226 [Offline] wählen, um den Drucker davon abzuhalten, Druckaufträge anzunehmen. Wenn ein Druckauftrag bearbeitet wird, wenn [Offline] gewählt wird, wird dieser Auftrag zu Ende gedruckt. Hinweis Zur Ansicht der Druckwarteschlange muss das Print Management Tool verwendet werden. 8-218 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 227: Materialstatus
Die Funktion Materialstatus zeigt die Materialquelle, den Status (auf der Rolle verbleibendes Material), das Materialformat und die Materialart an. Verfahren Hierzu die Taste <Gerätestatus> drücken. <Gerätestatus> Das Menü [Gerätestatus] wird angezeigt. [Materialstatus] wählen. Der Bildschirm [Materialstatus] wird angezeigt. Xerox® 6204® Wide Format Lösung 8-219 Benutzerhandbuch...
Seite 228 Rolle 1/Rolle 2 Die Statusanzeige erfolgt in drei Stufen: Voll, Niedrig und Kein Material. ‚Niedrig‘ wird angezeigt, wenn die Rolle bis etwa auf ein Fünftel verbraucht ist. Mit [Schließen] kehren Sie zum Menü [Gerätestatus] zurück. 8-220 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 229: Konfigurations-Drucke
Mit der Funktion ‚Konfigurations-Drucke‘ können Sie detaillierte Berichte über das Gerät ausdrucken, einschließlich der Konfiguration, der aktuellen Druckereinstellungen und Stiftpaletteneinstellungen. Verfahren Hierzu die Taste <Gerätestatus> drücken. <Gerätestatus> Das Menü [Gerätestatus] wird angezeigt. [Konfigurations-Drucke] wählen. Der Bildschirm [Konfigurations-Drucke] wird angezeigt. Xerox® 6204® Wide Format Lösung 8-221 Benutzerhandbuch...
Seite 230 Druckt einen eine Seite langen Druckerkonfigurationsbericht aus. [Drucker-Einstellungen] Druckt einen eine Seite langen Druckereinstellungsbericht aus. [Stiftpalette] Druckt einen eine Seite langen Stiftpaletten-Einstellungsbericht aus. [Drucken] für den/die ausgewählten Bericht(e) oder [Abbrechen] wählen, um zum Bildschirm [Gerätestatus] zurückzukehren. 8-222 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 231: Konfigurations-Probedrucke
Gerätestatus Konfigurations-Probedrucke Druckerkonfigurationsbericht Xerox® 6204® Wide Format Lösung 8-223 Benutzerhandbuch...
Seite 232: Druckereinstellungen-Bericht
Gerätestatus Druckereinstellungen-Bericht 8-224 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 233: Stiftpalettenbericht
Gerätestatus Stiftpalettenbericht Xerox® 6204® Wide Format Lösung 8-225 Benutzerhandbuch...
Seite 234: Adobe Postscript-Konfigurationsbericht
Gerätestatus Adobe PostScript-Konfigurationsbericht 8-226 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 235: Kostenzähler
Fläche (Quadrat-Fuß und -meter) als auch in laufenden Metern angezeigt wird. Die Seriennummer des Gerätes wird ebenfalls angezeigt. Verfahren Hierzu die Taste <Gerätestatus> drücken. <Gerätestatus> Das Menü [Gerätestatus] wird angezeigt. [Kostenzähler] wählen. Der Bildschirm [Kostenzähler] wird angezeigt. Xerox® 6204® Wide Format Lösung 8-227 Benutzerhandbuch...
Seite 236 Installationsort. Zähler 2 Berichtet die Gesamtlänge an bisher bedrucktem Material in Fuß oder Metern, abhängig vom Installationsort. Serien-Nr. Es erscheint die Seriennummer des Geräts. Mit [Schließen] kehren Sie zum Menü [Gerätestatus] zurück. 8-228 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 237: Aktuellen Druckauftrag Anzeigen
Hier kann man auch den einen oder alle Kopieraufträge anhalten und/oder aus dem Speicher löschen. Verfahren Hierzu die Taste <Gerätestatus> drücken. <Gerätestatus> Das Menü [Gerätestatus] wird angezeigt. [Aktuellen Druckauftrag anzeigen] wählen. Der Statusbildschirm [Drucken] wird angezeigt. Xerox® 6204® Wide Format Lösung 8-229 Benutzerhandbuch...
Seite 238 Gegenwärtige Anzahl der erstellten Kopien bzw. Ausdrucke. Seite Die gegenwärtig im Druck befindliche Seite. Datenformat: Die Bezeichnung des Datenformats wird angezeigt, z.B. HP-GL, PDF, TIFF usw. [Schließen] Schließt den Bildschirm und wechselt zurück zum Menü [Gerätestatus]. 8-230 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 239 Zum Anhalten des Auftrags muss [OK] gewählt werden, ansonsten wird der Druck fortgesetzt. [Alles löschen] Mit [Alles löschen] werden alle im Speicher befindlichen Aufträge gelöscht. Mit [OK] im [Drucken - Alles löschen]-Dialog die Entscheidung bestätigen. Mit [Schließen] kehren Sie zum Menü [Gerätestatus] zurück. Xerox® 6204® Wide Format Lösung 8-231 Benutzerhandbuch...
Seite 240: System-Beschreibung
Gerätestatus System-Beschreibung Die System-Beschreibung enthält Informationen über das Modell und die Firmware-Version für jede auf der Xerox 6204 Wide Format Solution with Accxes FreeFlow Druckserver installierte Komponente. Verfahren Hierzu die Taste <Gerätestatus> drücken. <Gerätestatus> Das Menü [Gerätestatus] wird angezeigt. [System-Beschreibung] wählen.
Seite 241 Gerätestatus Der Bildschirm enthält die folgenden Elemente: Modell Anzeige der Modellidentität der installierten Hardware. Version Zeigt die aktuellen Versionen der Firmware an. Mit [Schließen] kehren Sie zum Menü [Gerätestatus] zurück. Xerox® 6204® Wide Format Lösung 8-233 Benutzerhandbuch...
Seite 242: Letzte Fehler
Mit der Option ‚Letzte Fehler‘ werden die letzten 20 im Drucker und/oder Scanner festgestellten Fehler angezeigt. Verfahren Hierzu die Taste <Gerätestatus> drücken. <Gerätestatus> Das Menü [Gerätestatus] wird angezeigt. [Letzte Fehler] wählen. Der Bildschirm [Letzte Fehler] wird angezeigt. 8-234 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 243 Anzahl der Exemplare Kopienanzahl zum Zeitpunkt des Fehlers. Wählen Sie die Aufwärts- und Abwärtspfeile zur Anzeige der nächsten oder letzten Bildschirme und Ansicht von zusätzlichen Fehlerinformationen. Mit [Schließen] kehren Sie zum Menü [Gerätestatus] zurück. Xerox® 6204® Wide Format Lösung 8-235 Benutzerhandbuch...
Seite 244 Gerätestatus 8-236 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 245: Wartung
Wartung In diesem Kapitel werden der Austausch von Verbrauchsmaterial und die Reinigung des Geräts beschrieben. • Verbrauchsmaterial austauschen • Gerät reinigen Xerox® 6204® Wide Format Lösung 9-237 Benutzerhandbuch...
Seite 246: Verbrauchsmaterial Ersetzen
Vor dem Gebrauch von Verbrauchsmaterialien die Anleitungen und Warnungen auf der Verpackung lesen. • Den Produktcode des Materials notieren und das Xerox Customer Support Center zur Bestellung von Verbrauchsmaterialien kontaktieren. • Unbedingt die Anleitungen zum Entsorgen von Tonerflaschen und Tonersammelbehältern befolgen.
Seite 247: Toner Auffüllen
Verfahren Hinweis Zur Vermeidung von Verschmutzungen auf dem Boden durch verschütteten Toner, Es wird daher empfohlen, den Boden vorher mit Papier abzudecken. Wenn das Gerät angehalten wird, öffnen Sie die hintere Abdeckung. Xerox® 6204® Wide Format Lösung 9-239 Benutzerhandbuch...
Seite 248 Die Kerbe auf der Tonertrommel mit der rechten Seite der Tonereinfüllöffnung ausrichten. Die linke Seite der Tonertrommel absenken und bis zum Einklicken in die Einfüllöffnung drücken. Den Hebel nach links schieben und mit dem Dreieck-Symbol ausrichten. Hebel 9-240 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 249 • Am Boden der leeren Tonerflasche haftet u.U. Resttoner. Darauf achten, dass der Toner nicht auf Hände und Kleidung gelangt. • Den Anleitungen zur Entsorgung der leeren Tonerflasche folgen. Die hintere Abdeckung schließen. Xerox® 6204® Wide Format Lösung 9-241 Benutzerhandbuch...
Seite 250: Auswechseln Des Tonersammelbehälters
Boden unter dem Gerät verschmutzt. den Boden vor dem Nachfüllen von Toner mit Papier abdecken. Sicherstellen, dass der Betrieb des Geräts gestoppt wurde und die obere Einheit über den vorgesehenen Hebel öffnen. Freigabehebel obere Einheit 9-242 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 251 Wartung Den Tonersammelbehälter vorsichtig herausnehmen. Die Öffnung des vollen Tonersammelbehälters mit der bereitgestellten Kappe verschließen. Hinweis Den Anleitungen zur sicheren Entsorgung des vollen Tonersammelbehälters folgen. Einen leeren Tonersammelbehälter einsetzen. Xerox® 6204® Wide Format Lösung 9-243 Benutzerhandbuch...
Seite 252 Obere Einheit schließen. Hinweis Wenn der Tonersammelbehälter nicht sachgemäß befestigt wird, wird eine Meldung auf dem Berührungsbildschirm angezeigt, wenn die obere Einheit geschlossen wird und das Gerät wird nicht in den Bereit-Zustand geschaltet. 9-244 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 253: Gerät Reinigen
Den weißen Reflektierbereich auf der Rückseite des Vorlagenwechslers mit einem sauberen trockenen Tuch reinigen. Können damit nicht alle Verunreinigungen entfernt werden, den Bereich vorsichtig mit einem feuchten Tuch und etwas Xerox-Reinigungsflüssigkeit abwischen. Danach den Bereich mit einem frischen Tuch trocken wischen.
Seite 254 Beim Abwischen des Glases nicht zu viel Druck ausüben, um eine Beschädigung und damit Auswirkungen auf die Kopierqualität zu vermeiden. Den Vorlagenwechsler in den Ausgangszustand versetzen. Die Maschine den Anweisungen in „System ein-/ausschalten“ gemäß hochfahren. 9-246 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 255: Fehlerbeseitigung
Fehlerbeseitigung In diesem Kapitel werden mögliche Gerätestörungen und entsprechende Maßnahmen zur Fehlerbehebung beschrieben. • Fehlerbehebung • Allgemeine Gerätestörungen • Kopierspezifische Probleme • Scanspezifische Probleme • Druckspezifische Probleme • Fehlermeldungen • Vorlagenstaus • Materialstaus Xerox® 6204® Wide Format Lösung 10-247 Benutzerhandbuch...
Seite 256: Fehlerbehebung
Siehe den Abschnitt ‚Probleme während des Scannens‘. Nein Probleme während dem Was tun? Siehe den Abschnitt ‚Probleme während des Druckens‘. Drucken Kann der ordnungsgemäße Betrieb des Geräts trotz Ausführen der empfohlenen Verfahren nicht hergestellt werden, umgehend den Kundendienst verständigen. 10-248 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 257: Allgemeine Gerätestörungen
Nachricht aufgetreten? angezeigt. Wurde die Vorlage gestaut? Siehe den Abschnitt über Papierstaus. Wird die Meldung Wenn diese Meldung länger als 3 Minuten angezeigt wird, „Initialisierung“ angezeigt? verständigen Sie das Xerox Customer Support Center. Xerox® 6204® Wide Format Lösung 10-249 Benutzerhandbuch...
Seite 258: Probleme Während Des Kopierens
Umkehrführungen abgebaut werden. Siehe den Abschnitt über verwendbare Vorlagen. Vorlage ist an Ist die Vorlage gewellt? Glätten Sie die Wellung und führen Sie die Vorlage wieder einer Ecke gefaltet ein. 10-250 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 259 Siehe den Abschnitt über Vorlagenarten. Wird die Aufforderung zum Toner auffüllen. Toner laden angezeigt? Siehe den Abschnitt über das Laden von Toner. Ist die Tonerdichte korrekt Die Tonerdichte über Web Print Management Tool eingestellt? einstellen. Xerox® 6204® Wide Format Lösung 10-251 Benutzerhandbuch...
Seite 260 Siehe den Abschnitt über das Laden von Druckmaterialien. In regelmäßigen Schmutz auf dem Zufuhrweg. Ein paar Seiten kopieren. Abständen Interne Komponenten sind An das Xerox Customer Support Center wenden. auftretende verschmutzt. Verschmutzungen Schwarze Punkte Interne Komponenten sind An das Xerox Customer Support Center wenden.
Seite 261 Ist der Scan-Bereich Vorlagenglas reinigen. werden gedruckt. verschmutzt? Siehe den Abschnitt über das Reinigen der Maschine. Interne Komponenten sind An das Xerox Customer Support Center wenden. verschmutzt. Weiße Punkte in Wird die sachgemäße Korrekte Druckmaterialien ordnungsgemäß laden. schwarz gefüllten Druckmaterialart verwendet? Siehe den Abschnitt über das Laden von...
Seite 262 Die Kopie ist leer. Wurde die Vorlage mit dem Die Vorlage mit dem Druckbild nach unten einführen. Druckbild nach oben gescannt? Ein wahrscheinlicher Grund An das Xerox Customer Support Center wenden. dafür ist ein interner Gerätedefekt. Schriftbildverluste Wurde die Vorlage Vorlage korrekt einführen.
Seite 263: Scanspezifische Probleme
Den betreffenden Bereich des Scanners reinigen. auf dem Scan verschmutzt? Siehe den Abschnitt über das Reinigen der Maschine. Das gescannte Bild Wurde die Scan-Dichte auf Die Scan-Dichte einstellen. ist zu dunkel. [Verdunkeln] eingestellt? Siehe den Abschnitt über Scandichte. Xerox® 6204® Wide Format Lösung 10-255 Benutzerhandbuch...
Seite 264 Zu grobe Körnung Ist die Scan-Auflösung zu Eine höhere Auflösung wählen. niedrig eingestellt? Siehe den Abschnitt über Scanauflösung. Wurde die korrekte Rendering- Die korrekte Rendering-Einstellung wählen. Einstellung gewählt? Siehe den Abschnitt über das Rendern. 10-256 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 265: Druckspezifische Probleme
Gerät geladenen Druckmaterial? Befinden sich Papierfetzen Die Vordertüren des Geräts öffnen oder den oder Fremdkörper im Gerät? Druckmaterialbehälter herausziehen und Papierfetzen oder Fremdkörper entfernen. Siehe den Abschnitt über Papierstaus und das Laden von Druckmaterial. Xerox® 6204® Wide Format Lösung 10-257 Benutzerhandbuch...
Seite 266 Siehe den Abschnitt über das Laden von Druckmaterialien. In regelmäßigen Schmutz auf dem Zufuhrweg. Ein paar Seiten ausdrucken. Abständen Interne Komponenten sind An das Xerox Customer Support Center wenden. auftretende verschmutzt. Verschmutzungen Schwarze Punkte Interne Komponenten sind An das Xerox Customer Support Center wenden.
Seite 267 Fehlerbeseitigung Problem Prüfung Maßnahme Auf dem Ausdruck Interne Komponenten sind An das Xerox Customer Support Center wenden. erscheinen verschmutzt. schwarze Linien. Weiße Punkte in Wird die sachgemäße Korrekte Druckmaterialart laden. schwarz gefüllten Druckmaterialart verwendet? Siehe den Abschnitt über das Laden von Bereichen Druckmaterialien.
Seite 268 Fehlerbeseitigung Problem Prüfung Maßnahme Druckmaterial wird Ein wahrscheinlicher Grund An das Xerox Customer Support Center wenden. unbedruckt dafür ist ein interner ausgegeben Gerätedefekt. Schriftbildverlust Wurde die korrekte Ursprünglichen Druckbereich verkleinern. an den Druckmaterialserie Siehe die technischen Daten über ‚Bildverlustbreite‘. Materialrändern verwendet? Ist das Druckbild größer als der bedruckbare...
Seite 269: Fehlermeldungen
(XXX-XXX) das Gerät wieder einschalten. Wenn die Meldung weiterhin angezeigt wird, den Inhalt von [(XXX-XXX)] notieren. Das Gerät sofort ausschalten, warten, bis der Berührungsbildschirm dunkel wird und das Xerox Customer Support Center verständigen. Fehler. [Ursache] Ein interner Fehler ist aufgetreten.
Seite 270: Vorlagenstaus
Bei Auftreten eines Vorlagenstaus wird der Gerätebetrieb unterbrochen und eine Fehlermeldung wird auf dem Touchscreen angezeigt. Die gestaute Vorlage den angezeigten Anweisungen entsprechend entfernen, dann erneut einführen. Den Vorlagenwechsler bis zum Anschlag zum Benutzer hin ziehen und anheben. Die gestaute Vorlage entfernen. 10-262 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 271 Fehlerbeseitigung Den Vorlagenwechsler in den Ausgangszustand versetzen. Sicherstellen, dass die Vorlage nicht eingerissen, gefaltet oder zerknittert ist und sie der Meldung auf dem Berührungsbildschirm entsprechend erneut laden. Xerox® 6204® Wide Format Lösung 10-263 Benutzerhandbuch...
Seite 272: Materialstaus
Treten Papierstaus auf, wird der Ger?ätebetrieb unterbrochen und ein Warnsignal ertöhnt. Es erscheint außerdem eine entsprechende Fehlermeldung auf dem Berührungsbildschirm. Das gestaute Material den Anleitungen entsprechend entfernen. Papierstaus in Rolle 1 bzw. Rolle 2 Papierstaus im manuellen Zufuhrfach (Bypass) 10-264 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 273 Fetzen entfernt werden. Sicherstellen, dass keine Papierschnitzel im Gerät verbleiben. Erscheint nach dem Entfernen des gestauten Materials erneut eine Staumeldung, muss in anderen Bereichen des Geräts nach gestautem Material gesucht werden: Das gestaute Material den Anleitungen entsprechend entfernen. Xerox® 6204® Wide Format Lösung 10-265 Benutzerhandbuch...
Seite 274 Beim Beheben von Materialstaus kann das Gerät eingeschaltet bleiben. Wird das Gerät ausgeschaltet, gehen alle Informationen im Speicher des Geräts verloren. VORSICHT: Nicht die Komponenten im Inneren des Geräts berühren, da dies Druckdefekte verursachen könnte. 10-266 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 275: Papierstaus In Rolle 1 Bzw. Rolle 2
Fehlerbeseitigung Papierstaus in Rolle 1 bzw. Rolle 2 Im Folgenden wird das Beseitigen von Materialstaus in Rolle 1 bzw. Rolle 2 beschrieben. Hinweis Rolle 2 gehört zur optionalen Ausrüstung. Die vordere Abdeckung öffnen. Xerox® 6204® Wide Format Lösung 10-267 Benutzerhandbuch...
Seite 276 Das gestaute Material ist bereits geschnitten. Das gestaute Material entfernen. Hinweise • Darauf achten, dass das Material nicht reißt. • Wurde das gestaute Material zerrissen, alle Stücke aus dem Gerät entfernen. 10-268 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 277 Rolle angezeigt wurde: Das entsprechende Rollenfach herausziehen und das gestaute Material entfernen. Hinweise • Darauf achten, dass das Material nicht reißt. • Wurde das gestaute Material zerrissen, alle Stücke aus dem Gerät entfernen. Xerox® 6204® Wide Format Lösung 10-269 Benutzerhandbuch...
Seite 278 Fehlerbeseitigung Danach Rolle 1 bzw. 2 wieder in deren Ausgangsposition drücken. Die vordere Abdeckung schließen. 10-270 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 279: Papierstaus Im Manuellen Zufuhrfach (Bypass)
Papierstaus im manuellen Zufuhrfach (Bypass) Der folgende Bereich enthält eine Beschreibung zur Beseitigung von Papierstaus im manuellen Zufuhrfach. Das Material vorsichtig in Richtung Benutzer und herausziehen. Hinweis Vorsichtig vorgehen, damit das Material nicht zerissen wird. Xerox® 6204® Wide Format Lösung 10-271 Benutzerhandbuch...
Seite 280: Papierstaus In Der Oberen Einheit
Papierstaus in der oberen Einheit Der folgende Bereich enthält eine Beschreibung zur Beseitigung von Papierstaus in der oberen Einheit. Die obere Einheit anheben und den Sicherheitshebel zum Öffnen der oberen Einheit lösen. Freigabehebel obere Einheit 10-272 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 281 Das gestaute Papier durch die Öffnung entfernen. Hinweise • Darauf achten, dass das Material nicht reißt. • Wird das Material in Stücke gerissen, sicherstellen, dass alle Stücke aus dem Gerät entfernt werden. Folgende Meldung wird angezeigt. Xerox® 6204® Wide Format Lösung 10-273 Benutzerhandbuch...
Seite 282 Fehlerbeseitigung Den grünen Hebel anheben (Hebel [A]) und das gestaute Material im Materialzufuhrbereich entfernen. Den grünen Hebel (Hebel [A]) wieder in seine Ausgangsstellung zurückstellen. Die obere Einheit schließen. 10-274 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 283: Papierstaus In Der Fixierereinheit
Verletzungen und Verbrennungen führen. Das gestaute Papier durch die Öffnung entfernen. Hinweise • Darauf achten, dass das Material nicht reißt. • Wird das Material in Stücke gerissen, sicherstellen, dass alle Stücke aus dem Gerät entfernt werden. Xerox® 6204® Wide Format Lösung 10-275 Benutzerhandbuch...
Seite 284 Den grünen Hebel und damit die Blende anheben und das gestaute Material durch den Ausgabeschlitz entfernen. Hinweise • Darauf achten, dass das Material nicht reißt. • Sollte dies doch passieren, unbedingt alle Materialreste aus dem Gerät entfernen. Die Blende wieder absenken. 10-276 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 285 Fehlerbeseitigung Die Fixiererabdeckung und das manuelle Zufuhrfach wieder schließen. Die obere Einheit schließen. Xerox® 6204® Wide Format Lösung 10-277 Benutzerhandbuch...
Seite 286 Fehlerbeseitigung 10-278 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 287: Anhang
Anhang Das vorliegende Kapitel enthält folgende Beschreibungen: • Raumbedarf • Technische Daten • Optionen • Druckertreiber/Client-Tools • Warnhinweise und Einschränkungen Xerox® 6204® Wide Format Lösung 11-279 Benutzerhandbuch...
Seite 288: Raumbedarf
Anhang Raumbedarf Die Xerox 6204 Wide Format Solution with FreeFlow Access Druckserver beansprucht eine Stellfläche von mindestens 4,89 m und erfordert einen Abstand von mindestens 457 mm zwischen den hinteren Entlüftungsschlitzen und der Wand. Der vertikale Freiraum, gemessen vom Boden, innerhalb der...
Seite 289: Technische Daten
Anhang Technische Daten Dieser Bereich enthält technische Daten zur Xerox 6204 Wide Format Solution. Aufgrund der fortlaufenden Produktentwicklung können die technischen Daten sowie das Erscheinungsbild Ihres Geräts von der aufgeführten Beschreibung abweichen. Xerox® 6204® Wide Format Lösung 11-281 Benutzerhandbuch...
Seite 290 Anhang Xerox 6204 Wide Format Solution - Technische Daten Tabelle 1 Konsole Wiedergabe-Methode LED-Belichtung, Xerografische Entwicklung Entwicklungsmethode Trockenentwicklung (eine Komponente) Art des photoempfindlichen Materials Fixiermethode Heizwalze und Andruckwalze Auflösung Auflösung/Datenverarbeitung: 600dpi (23,6 Punkte/mm) X 600dpi (23,6 Punkte/mm) Auflösung/Ausgabe: 600dpi (23,6 Punkte/mm) X 600dpi (23,6 Punkte/mm)
Seite 291 Bogen der Breite 210 mm bis 914,4 mm einschließlich ähnliche Art und Grammatur als Rollenmaterial. Mindestlänge: 279,4 mm. Wir empfehlen, dass Sie für beste Ergebnisse Xerox-Drucmaterialien verwenden. Abhängig von den Druckbedingungen sind die Ergebnisse mit anderen Druckmaterialien u. U. nicht so gut.
Seite 292 1440 BTU/h (Bereitschaftsmodus ) und 5330 BTU/h (Betrieb) funktionskonfiguration) Wärmeabgabe Max. 50 W (Controller) Hinweis Das Gerät verbraucht weniger als 1,5 W bei ausgeschaltetem Netzschalter. Durch Ausschalten des Leistungsschalters oder Trennen des Netzsteckers wird die Leistungsaufnahme vollständig abgeschaltet. 11-284 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 293 Elektronischer Sortierer, automatische Materialzufuhr, autom. Vergrößerung, Scannen von Vorlagen Hintergrundunterdrückung, Vergrößerungs-Feineinstellung (Einheit: 0,1%), Kopiendichteneinstellung (9 Stufen), Einstellung der Scan-Startposition, Einstellung der Kopierposition, Rand oben/unten/links/rechts, Spiegeln, Negativbild, Aus Speicher kopieren (zusätzliche Kopie), autom. Drehung Xerox® 6204® Wide Format Lösung 11-285 Benutzerhandbuch...
Seite 294 Schnittstelle. Ethernet (10Base-T /100Base-TX/1000Base-TX) Scannen in Mailbox Unterstütztes Protokoll: FTP Dateiformate:Monochrom 2 Farben: TIFF-Version 6.0, PDF version 1.6, CALS (Type 1) Unterstützte Betriebssysteme: Windows 2000/XP, Windows Server 2003, Sun Solaris 2.8 - 2.10 11-286 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 295 VCGL Calcomp Filenet NIRS Optional:*PostScript 3 PDF (Version 1.6) AutoCAD/AEC: DWF *Alle unter Optional gelisteten Formate erfordern Aktivierung durch Funktionsschlüssel. Unterstützte Betriebssysteme Windows 2000/XP (Client) Windows Server 2003 Sun Solaris 2.8 - 2.10 Xerox® 6204® Wide Format Lösung 11-287 Benutzerhandbuch...
Seite 296: Ausgabenformat
81,6% 100,0% 122,5% 141,4% 163,3% XXX,X% XXX,X% JIS B3 50,0% 70,7% 86,6% 100,0% 122,5% 141,4% 173,2% 200,0% 35,3% 50,0% 61,3% 70,7% 86,6% 100,0% 122,5% 141,4% 25,0% 35,3% 43,3% 50,0% 61,3% 70,7% 86,6% 100,0% 11-288 Xerox® 6204® Wide Format Lösung Benutzerhandbuch...
Seite 297 50,0% 35,4% 25,0% ISO A0 141,4% 100,0% 70,7% 50,0% 35,4% ISO A1 200,0% 141,4% 100,0% 70,7% 50,0% ISO A2 282,8% 200,0% 141,4% 100,0% 70,7% ISO A3 400,0% 282,8% 200,0% 141,4% 100,0% ISO A4 Xerox® 6204® Wide Format Lösung 11-289 Benutzerhandbuch...
Seite 298: Optionen
Anhang Optionen Es folgen die wichtigsten verfügbaren Optionen. Um sie zu erwerben, wenden Sie sich an das Xerox Customer Support Center. Tabelle 10 Produktbezeichnung Beschreibung Vorlagenauffangfach Nimmt Vorlagen auf, die auf der Rückseite des Geräts ausgegeben werden. 2. Rolle-Kit Für eine zweite Rolle im Gerät.
Seite 299: Druckertreiber/Client-Tools
Windows Druckertreiber (GDI) Ermöglicht das Drucken von Microsoft Windows. AutoCAD-Druckertreiber (HDI) Ermöglicht das Drucken von AutoCAD. Adobe PostScript-Druckertreiber Das Postscript-Drucken erfordert die Aktivierung (mittels Funktionsschlüssel) der Adobe PostScript-Option. Siehe den Abschnitt über Optionen. Xerox® 6204® Wide Format Lösung 11-291 Benutzerhandbuch...
Seite 300: Warnhinweise Und Einschränkungen
Kapitels in diesem Handbuch enthalten. Hinweise und Einschränkungen bei der Verwendung des Geräts Gerät installieren und umstellen • Soll das Gerät umgestellt werden, an das Xerox Customer Support Center wenden. • Die Lüftungsöffnung des Abluftventilators des Geräts darf nicht blockiert werden. VORSICHTSHINWEISE: Vorsichtsmaßnahmen beim Gerätebetrieb...
