Kurzanleitung
So befestigen Sie den Standhals und Standfuß am LCD-Monitorfuß:
1. Befestigen Sie den Standhals am Monitor. Befestigen Sie dann den Standfuß am Monitorfuß.
Die Verriegelungen am Standfuß sollten in die Aussparung des Monitorfußes einrasten
(Abbildung 1).
Gehen Sie folgendermaßen vor, um den LCD-Monitor an Ihr System anzuschließen:
1. Schalten Sie Ihren Computer aus.
2. Für einen PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-
Signalkabel (nicht mitgeliefert) mit dem Anschluss der Grafi kkarte in Ihrem System
(Abbildung A.1). Ziehen Sie die Schrauben fest.
Für PC mit analogem Ausgang: Verbinden Sie ein Mini-D-SUB-Signalkabel
(15 Stifte) mit dem Anschluss der Grafi kkarte in Ihrem System (Abbildung A.2).
Für Mac: Schließen Sie einen Macintosh-Kabeladapter (nicht mitgeliefert) an den
Computer an und verbinden Sie dann das Mini-D-SUB-Kabel (15 Stifte) mit dem
Macintosh-Kabeladapter (Abbildung A.3).
HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.
Für PC mit DisplayPort-Ausgang: Verbinden Sie das DisplayPort-Kabel mit dem Anschluss der Grafi kkarte in Ihrem
System (Abbildung A.4).

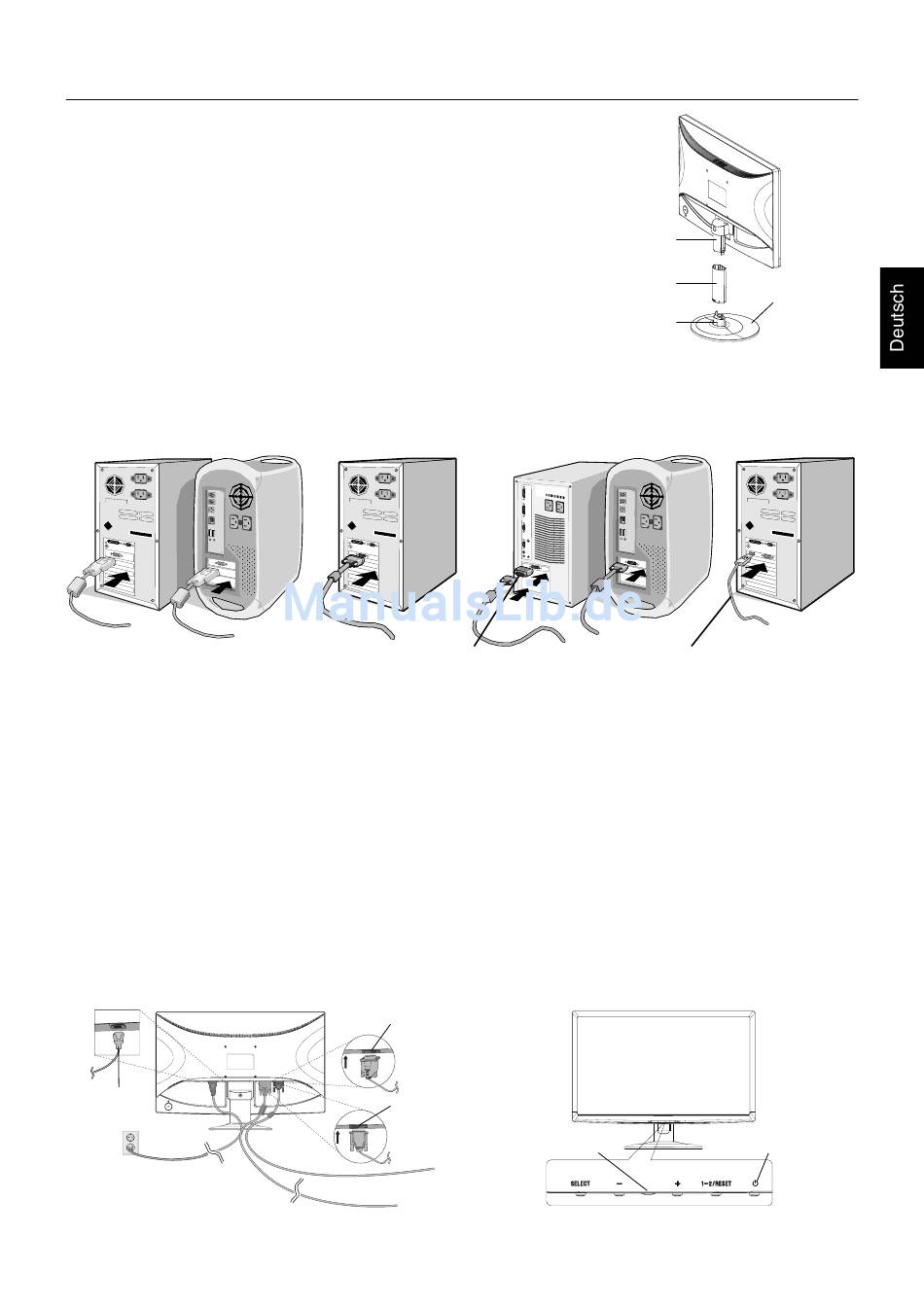

Abbildung A.1
3. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1).
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls
und einer Verkürzung der Lebensdauer des Moduls führen.
4. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors und das andere Ende in die Steckdose ein.
HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser
Bedienungsanleitung.
5. Schalten Sie den Computer und den Monitor mit dem Netzschalter an der Vorderseite (Abbildung E.1) ein.
6. Die berührungslose Einstellungsautomatik nimmt beim ersten Setup für die meisten Timings die optimalen Einstellungen für
den Monitor vor. Weitere Anpassungen werden mit den folgenden OSD-Steuerungen vorgenommen:
• Autom. Kontrast (nur analoger Eingang)
• Autom. Einstellung (nur analoger Eingang)
Im Abschnitt Bedienelemente dieser Bedienungsanleitung fi nden Sie eine ausführliche Beschreibung der OSD-
Steuerungen.
HINWEIS: Treten Probleme auf, so beachten Sie den Abschnitt Fehlerbehebung dieser Bedienungsanleitung.
Netzkabel
Abbildung C.1
Macintosh-
Abbildung A.2
Kabeladapter
(nicht mitgeliefert)
Eingang (VGA)
Eingang (DVI)
Deutsch-7
Monitorfuß
Standhals
Standfuß
Abbildung 1
DisplayPort-
Abbildung A.3
Kabel
Netzanzeige
Abbildung E.1
Längere Seite
des Standfußes
zeigt nach vorn
Abbildung A.4
Netzschalter
