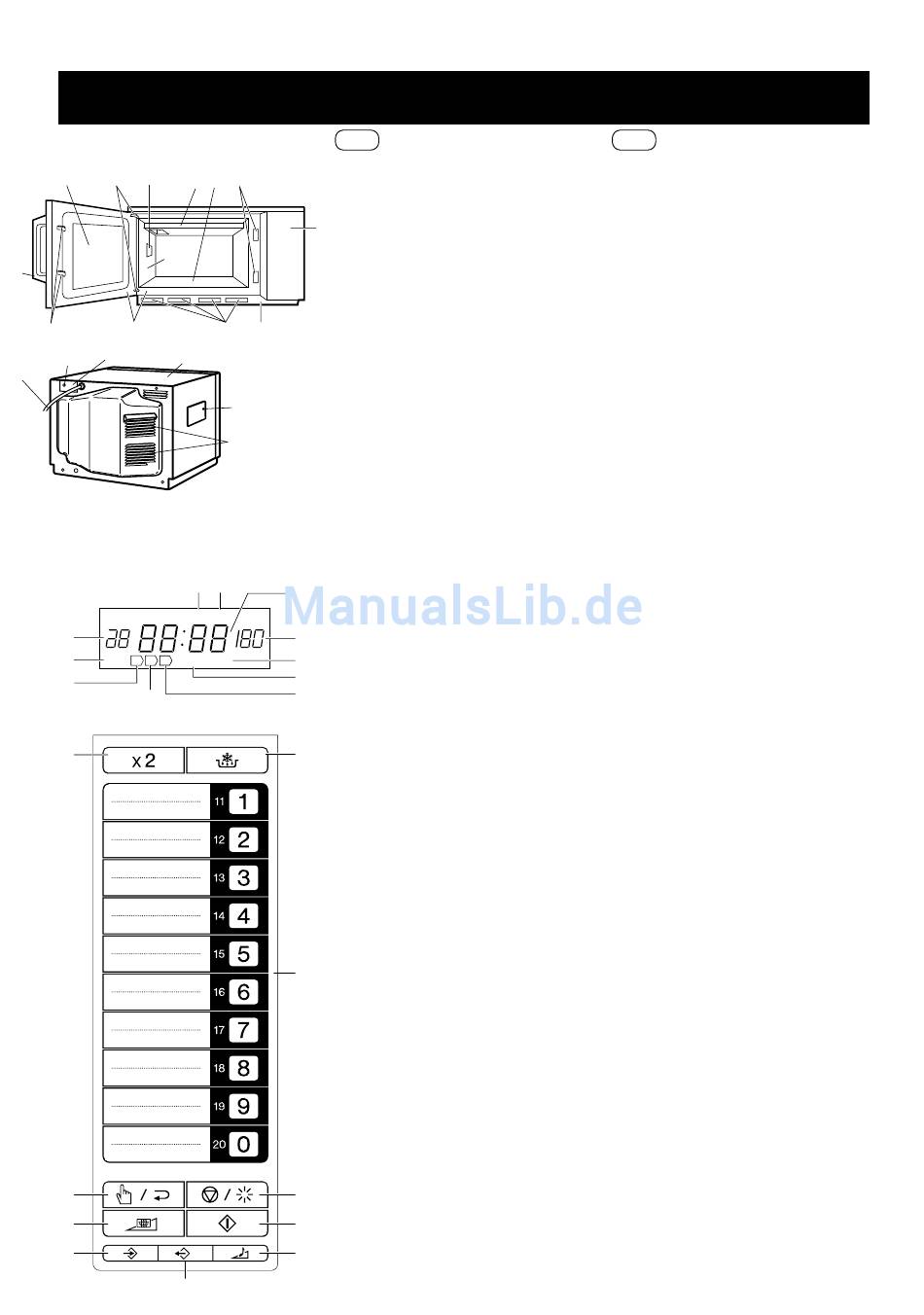

BEZEICHNUNG DER BAUTEILE/LES ORGANES
11
10 5
8
13
12 9
18
19
14
17
NUMBER
2
1
ON 1 2 3
11
10
12
15
17
19
21
D
GERÄT
3
4 2
1
2
1
3
4
5
6
7
7 6
8
9
10 Türscharniere
15
11 Tür
12 Türsicherheitsverriegelung
16
13 Türgriff
14 Außenseite
15 Abdeckung für
16 Belüftungschlitze
17 Netzkabel
18 Sicherungsplatte
3 4
19 Schraube für Sicherungsplatte
6
ELEKTRONISCHES BEDIEN-
DEF CHECK POWER
5
FELD
%
7
DOUBLE FILTER
ANZEIGE UND SYMBOLE
8
Vergewissern Sie sich nach dem
9
Einschalten anhand der Symbole,
daß das Gerät wie vorgesehen ar-
beitet.
13
1
2
3
4
5
6
7
8
9
14
10 Anzeige für Stufe 2
11 Anzeige für Stufe 1
BEDIENUNGSTASTEN
12 DOPPELTE-MENGE-Taste
13 AUFTAU-Taste
14 NUMMERN-Tasten
15 MANUELL/WIEDERHOL-Taste
16 STOP/LÖSCHEN-Taste
17 Taste für MIKROWELLEN-
18 START-Taste
19 EINSTELL-Taste
16
20 LAUTSTÄRKE-Taste
18
21 KONTROLL-Taste
20
Bedienfeld
Öffnungen für Türsicherheits-
verriegelung
Keramikboden
Spritzschutz
Garraumlampe
Lufteinlaßfilter
Luft-Eintrittsöffnungen
Garraum
Türdichtungen und
Dichtungsoberflächen
Garraumbeleuchtung
Garbetrieb-Anzeige
Zeigt an, daß gegart wird.
Speichernummern-Anzeige
Auftau-Anzeige
Kontrollbetrieb-Anzeige
Mikrowellen-Leistungsstufen-
Anzeige
Digitalanzeige
Filter-Anzeige
Anzeige für doppelte Menge
Anzeige für Stufe 3
Leistungsstufen
2
F
FOUR
1 Tableau de commande
2 Ouvertures des verrous de la porte
3 Sole en céramique
4 Protecteur contre les écla
boussures
5 Eclairage du four
6 Filtre d'entrée d'air
7 Ouvertures d'entrée d'air
8 Cavité du four
9 Joint de porte et surface de
contact du joint
10 Charnières
11 Porte
12 Loquets de sécurité
13 Poignée d'ouverture de la porte
14 Carrosserie extérieure
15 Trappe d'accès à la lampe
d'éclairage
16 Ouvertures de ventilation
17 Cordon d'alimentation
18 Platine de fixation
19 Vis de la platine de fixation
TABLEAU DE COMMANDE
TABLEAU DE COMMANDE ET TÉ-
MOINS
Vérifiez les témoins après que le
four a confirmé son fonctionnement
normal.
1 Témoin de cuisson
Il s'éclaire pendant la cuisson.
2 Numéro de mémoire
3 Témoin de décongélation
4 Témoin de mode de
vérification
5 Indicateur du niveau de
puissance micro-ondes
6 Affichage numérique
7 Témoin du filtre
8 Témoin de quantité double
9 Témoin de 3ème phase
10 Témoin de 2ème phase
11 Témoin de 1ère phase
TOUCHES D'OPÉRATION
12 Touche QUANTITÉ DOUBLE
13 Touche DÉCONGÉLATION
14 Touches numérotées
15 Touche MANUEL/RÉPÉTITION
16 Touche ARRÊT/ANNULATION
17 Touche RÉGLAGE DE
PUISSANCE
18 Touche MARCHE
19 Touche RÉGLAGE
20 Touche NIVEAU SONORE
21 Touche VÉRIFICATION
