GOLD LP/COMPACT
Wenn der Temperaturfühler als Raumtemperaturfühler
verwendet wird, muss der Funktionsschalter auf die Posi-
tion 0 gestellt werden.
Wenn der Temperaturfühler als Außentemperaturfühler
verwendet wird, muss der Funktionsschalter auf die Posi-
tion A gestellt werden.

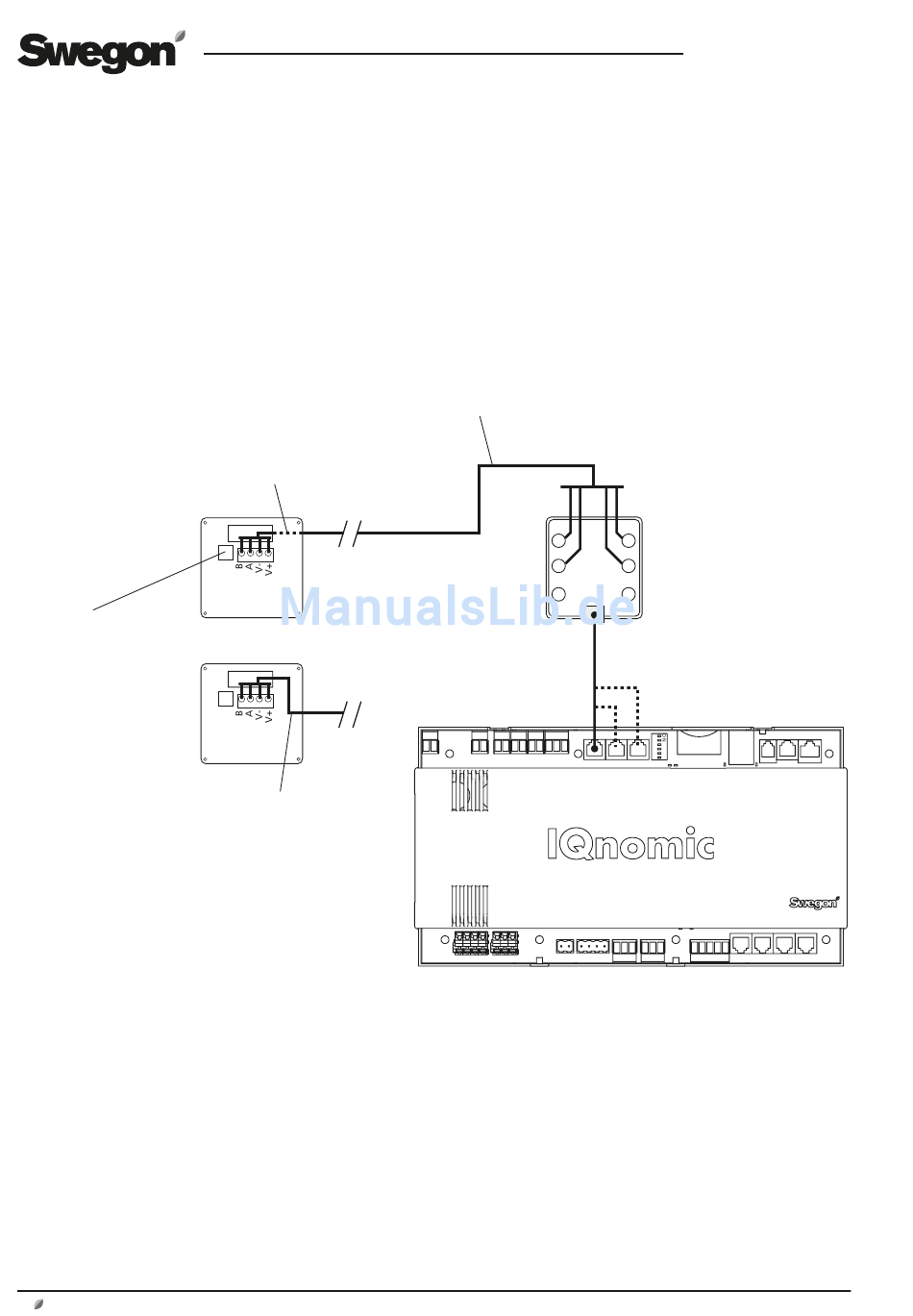

Anschluss der Leiter:
Adapter
Schraube GR
Schraube RD
Schraube BK
Schraube YL
Montage in
Dose
Funktionsschalter
Montage
auf der
Wand
4
www.swegon.com
Temperaturfühler
Klemme A
Klemme B
Klemme V-
Klemme V+
Kabel auf der Rückseite einführen
Temperaturfühler
Kabel durch die Durchfüh-
rungen an Abdeckung und
Befestigungsplatte einführen
Maximale Länge 100 Meter, minimaler Querschnitt 0,5 mm2. Paarweise
verdrillte Kabel werden empfohlen, wenn 24 V DC als Paar und Bus-
Kommunikation (A und B) als Paar verlegt werden.
A
GR
V+
YL
BL
1 2
3 4
5 6 7 8 9 10 1112 13
Internal BUS 1
1415 16 17 18 19 20
21 22 2324 2526 272829 303132
DE.TBLZ242.160408
Adapter
B
RD
V-
BK
WH
Wird an einen wahlfreien Modularan-
schluss mit der Kennzeichnung Internal
BUS 1 angeschlossen
Steuereinheit
3334353637
Änderungen vorbehalten.
