- Seite 1 912 S Bedienungsanleitung Instructions for use Notice d‘emploi Istruzoni per l‘uso Instrucciones de uso Gebruiksaanwijzing...

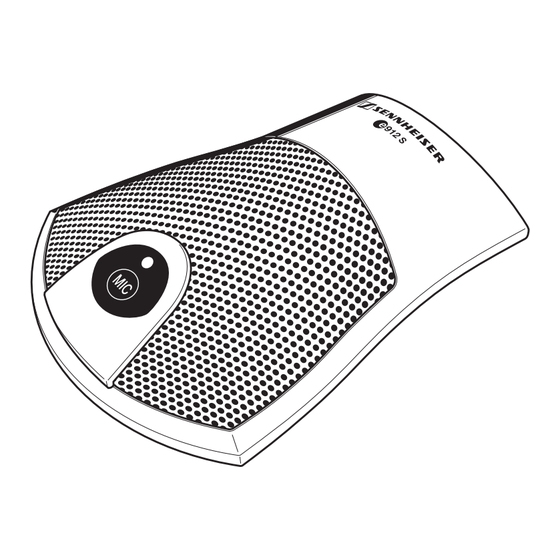

- Seite 3 912 S Das Grenzflächenmikrofon 912 S ist ein hochwertiges, dauerpolarisiertes Kondensator-Mikrofon Halb- Nierencharakteristik, das für die Abnahme von Sprache optimiert wurde. Es wurde für den Einsatz auf Konferenztischen, Altären und Rednerpulten entwickelt. Über einen integrierten Folientaster lässt sich das Mikrofon ein- und ausschalten.
- Seite 4 Merkmale Konfigurierbarer Folientaster Konfigurierbarer Frequenzgang Unauffälliges Erscheinungsbild aufgrund der flachen Gehäuseform Extrem robuster Einsprachekorb Erschütterungsdämpfende Gummiplatte an der Unterseite des Mikrofons Montageschlitze zur Befestigung des Mikrofons auf z. B. Tischplatten Vergoldeter XLR-Stecker Integrierte Elektronik (statt In-Line-Preamplifier) Lieferumfang Mikrofon 912 S Tasche Bedienungsanleitung Garantiekarte...
- Seite 5 Mikrofon platzieren Grenzflächenmikrofone nutzen akustische Eigenschaften an Schall reflektierenden Flächen aus: Positionierung Klangresultat Kommentar Altar od. Kanzel: weniger Absolut unauffälliges auf Schall Raumhallanteil Erscheinungsbild auf reflektierender Ober- o. Kammfilter- Grund der flachen fläche elemente; Bauform; verbesserte Sprach- keine störenden verständlichkeit und Mikrofone im Blickfeld höhere Gain-Reser- ven gegenüber frei im...
- Seite 6 Betriebsart und Frequenzgang einstellen ³ · DIP-Schalter: (sichtbar bei geöffneter Unterseite) ³ Betriebsart · Frequenzgang Stellung Stellung ³ · DIP-Schalter Betriebsart DIP-Schalter Frequenzgang Permanent Rumpelfilter angeschaltet (ON) (low cut), kann mit 1 2 3 4 1 2 3 4 allen Betriebsarten benutzt werden Sprechtaste (PTT) Bass Boost...
- Seite 7 Betriebsart ³: Permanent angeschaltet (ON) : setzt den Folientaster außer Funktion, das Mikrofon ist per- mant eingeschaltet. Sprechtaste (PTT, Push-to-talk): Das Mikrofon ist eingeschaltet, solange der Folientaster gedrückt gehalten wird. Räuspertaste (PTM, Push-to-mute): Das Mikrofon ist ausgeschaltet, solange der Folientaster gedrückt gehalten wird.
- Seite 8 Polardiagramm...
- Seite 9 Frequenzgang - 30 - 40 - 50 - 60 - 70 - 80 500 1000 2000 5000 10000 20000 Hz Bass- und Höhenanhebung (Auslieferungszustand) Rumpelfilter (low cut) - 30 - 40 - 50 - 60 - 70 - 80 500 1000 2000 5000 10000 20000 Hz linear (wie 912)
-
Seite 10: Technische Daten
Technische Daten Wandlerprinzip dauerpolarisiertes Kondensatormikrofon Übertragungsbereich 20 – 20.000 Hz Richtcharakteristik Halb-Niere Freifeldleerlauf- 6 mV/Pa (Auslieferungszustand) Übertragungsfaktor (1 kHz) 10 mV/Pa (lin) <100 Ω Nennimpedanz (bei 1 kHz) Min. Abschlussimpedanz 1 kΩ Phantomspeisung 48 V/2,8 mA Grenzschalldruckpegel bei 1kHz 134 dB SPL Stecker XLR-3 Gewicht... - Seite 11 Übersicht Mikrofonanwendungen Modell Anwendung Gesang Chor Studio, akust. Instrumente Orchester Trompete, Posaune Saxophon Akustische Gitarre Akustischer Bass Gitarrenverstärker Bassverstärker Leslie Piano, Flügel Kick Drum Snare Drum Hänge-Tom Stand-Tom Congas Becken Percussion Konferenztisch, Altar Rednerpult Theaterbühne...
- Seite 12 Herstellererklärungen Garantie 2 Jahre Konformitätserklärung Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät die anwendbaren CE-Normen und Vorschriften erfüllt. WEEE-Erklärung Bitte entsorgen Sie dieses Gerät am Ende seiner Nutzungsdauer bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Center.
- Seite 13 Sennheiser electronic GmbH & Co. KG 30900 Wedemark, Germany Phone +49 (5130) 600 0 Fax +49 (5130) 600 300 www.sennheiser.com Printed in Germany Publ. 09/07 516585/A03...
