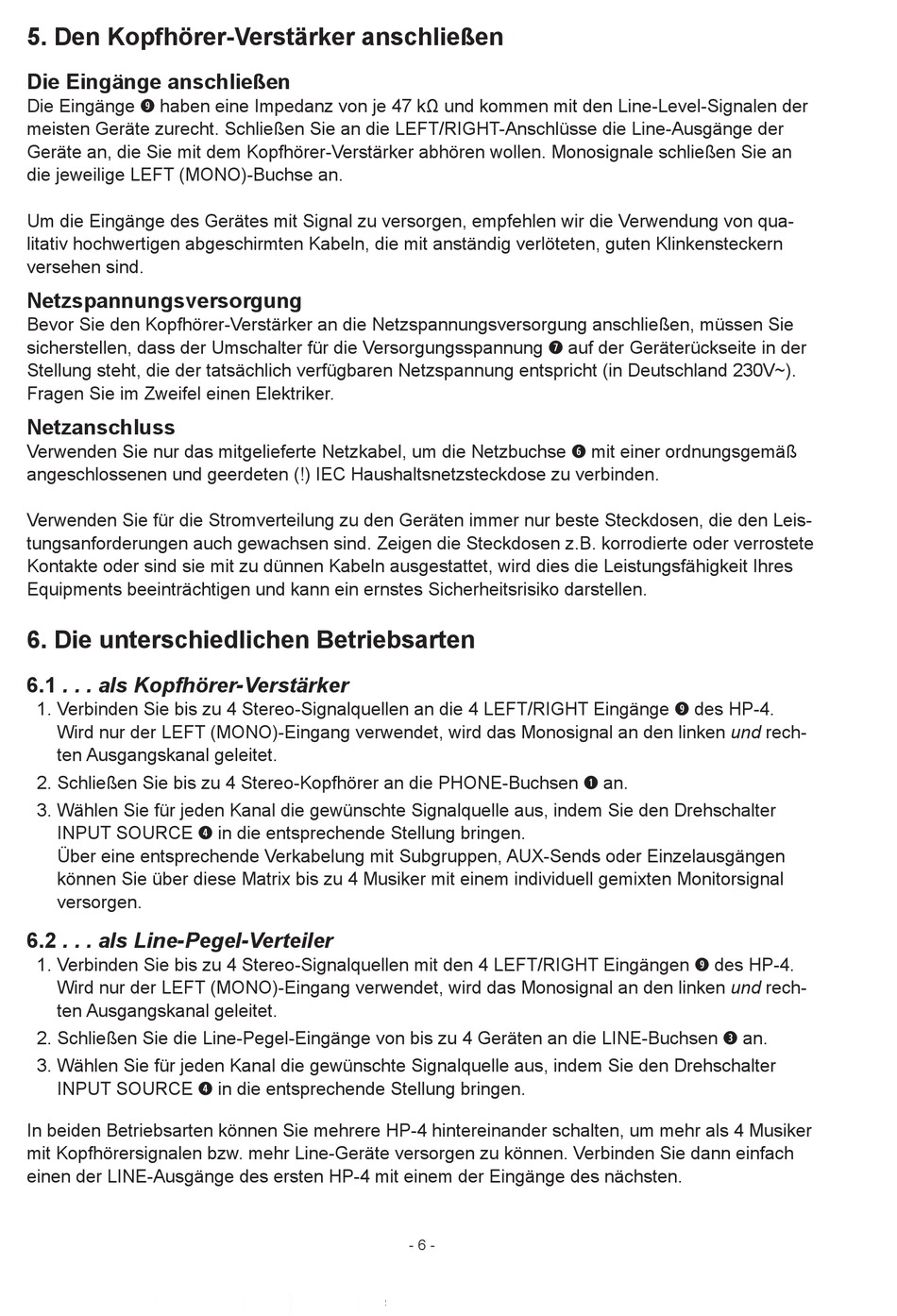

5. Den Kopfhörer-Verstärker anschließen
Die Eingänge anschließen
Die Eingänge o haben eine Impedanz von je 47 kΩ und kommen mit den Line-Level-Signalen der
meisten Geräte zurecht. Schließen Sie an die LEFT/RIGHT-Anschlüsse die Line-Ausgänge der
Geräte an, die Sie mit dem Kopfhörer-Verstärker abhören wollen. Monosignale schließen Sie an
die jeweilige LEFT (MONO)-Buchse an.
Um die Eingänge des Gerätes mit Signal zu versorgen, empfehlen wir die Verwendung von qua-
litativ hochwertigen abgeschirmten Kabeln, die mit anständig verlöteten, guten Klinkensteckern
versehen sind.
Netzspannungsversorgung
Bevor Sie den Kopfhörer-Verstärker an die Netzspannungsversorgung anschließen, müssen Sie
sicherstellen, dass der Umschalter für die Versorgungsspannung u auf der Geräterückseite in der
Stellung steht, die der tatsächlich verfügbaren Netzspannung entspricht (in Deutschland 230V~).
Fragen Sie im Zweifel einen Elektriker.
Netzanschluss
Verwenden Sie nur das mitgelieferte Netzkabel, um die Netzbuchse y mit einer ordnungsgemäß
angeschlossenen und geerdeten (!) IEC Haushaltsnetzsteckdose zu verbinden.
Verwenden Sie für die Stromverteilung zu den Geräten immer nur beste Steckdosen, die den Leis-
tungsanforderungen auch gewachsen sind. Zeigen die Steckdosen z.B. korrodierte oder verrostete
Kontakte oder sind sie mit zu dünnen Kabeln ausgestattet, wird dies die Leistungsfähigkeit Ihres
Equipments beeinträchtigen und kann ein ernstes Sicherheitsrisiko darstellen.
6. Die unterschiedlichen Betriebsarten
6.1 . . . als Kopfhörer-Verstärker
1. Verbinden Sie bis zu 4 Stereo-Signalquellen an die 4 LEFT/RIGHT Eingänge o des HP-4.
Wird nur der LEFT (MONO)-Eingang verwendet, wird das Monosignal an den linken und rech-
ten Ausgangskanal geleitet.
2. Schließen Sie bis zu 4 Stereo-Kopfhörer an die PHONE-Buchsen q an.
3. Wählen Sie für jeden Kanal die gewünschte Signalquelle aus, indem Sie den Drehschalter
INPUT SOURCE r in die entsprechende Stellung bringen.
Über eine entsprechende Verkabelung mit Subgruppen, AUX-Sends oder Einzelausgängen
können Sie über diese Matrix bis zu 4 Musiker mit einem individuell gemixten Monitorsignal
versorgen.
6.2 . . . als Line-Pegel-Verteiler
1. Verbinden Sie bis zu 4 Stereo-Signalquellen mit den 4 LEFT/RIGHT Eingängen o des HP-4.
Wird nur der LEFT (MONO)-Eingang verwendet, wird das Monosignal an den linken und rech-
ten Ausgangskanal geleitet.
2. Schließen Sie die Line-Pegel-Eingänge von bis zu 4 Geräten an die LINE-Buchsen e an.
3. Wählen Sie für jeden Kanal die gewünschte Signalquelle aus, indem Sie den Drehschalter
INPUT SOURCE r in die entsprechende Stellung bringen.
In beiden Betriebsarten können Sie mehrere HP-4 hintereinander schalten, um mehr als 4 Musiker
mit Kopfhörersignalen bzw. mehr Line-Geräte versorgen zu können. Verbinden Sie dann einfach
einen der LINE-Ausgänge des ersten HP-4 mit einem der Eingänge des nächsten.
- 6 -
