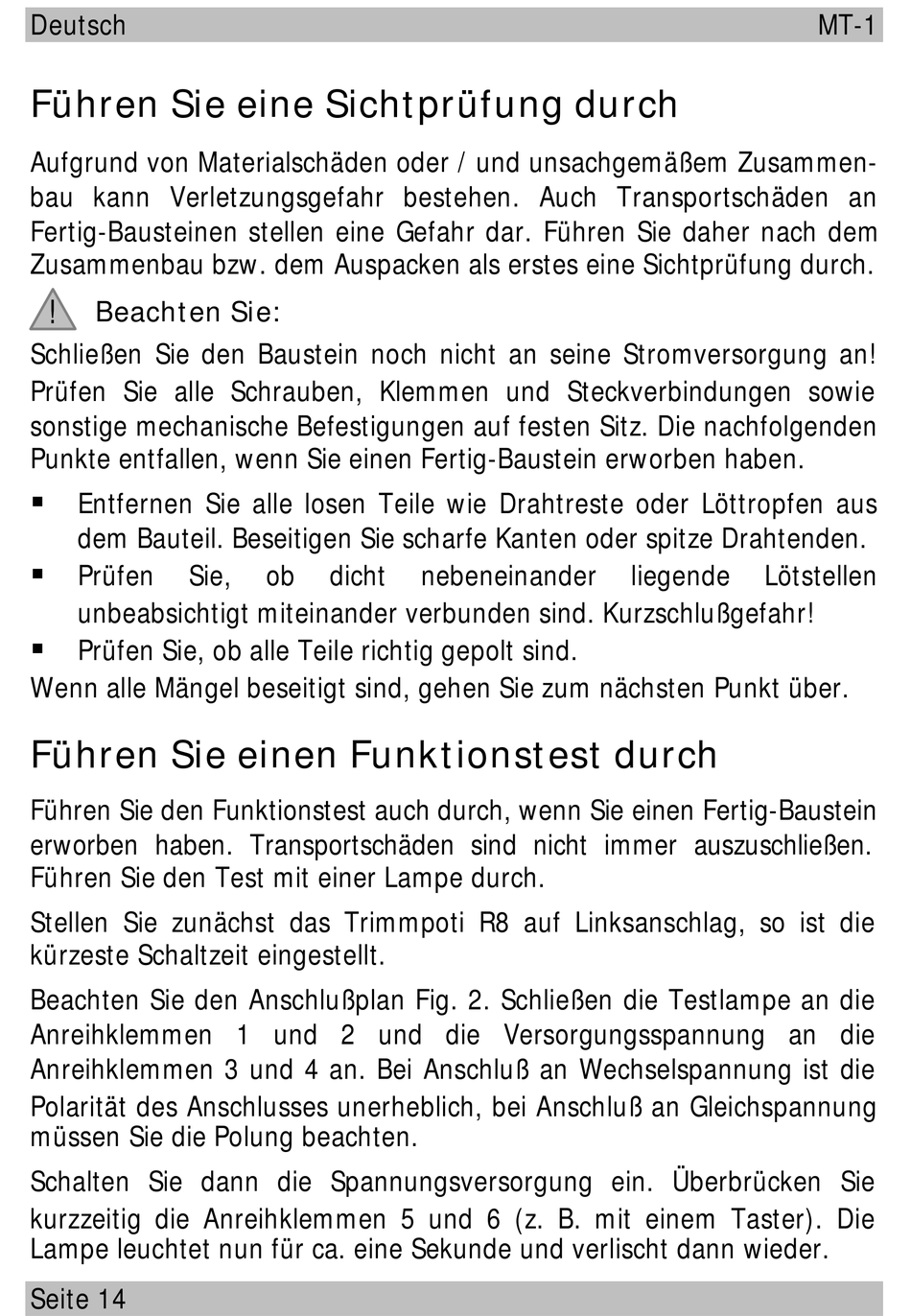

Führen Sie eine Sichtprüfung durch
Aufgrund von Materialschäden oder / und unsachgemäßem Zusammen-
bau kann Verletzungsgefahr bestehen. Auch Transportschäden an
Fertig-Bausteinen stellen eine Gefahr dar. Führen Sie daher nach dem
Zusammenbau bzw. dem Auspacken als erstes eine Sichtprüfung durch.
!
Beachten Sie:
Schließen Sie den Baustein noch nicht an seine Stromversorgung an!
Prüfen Sie alle Schrauben, Klemmen und Steckverbindungen sowie
sonstige mechanische Befestigungen auf festen Sitz. Die nachfolgenden
Punkte entfallen, wenn Sie einen Fertig-Baustein erworben haben.
§
Entfernen Sie alle losen Teile wie Drahtreste oder Löttropfen aus
dem Bauteil. Beseitigen Sie scharfe Kanten oder spitze Drahtenden.
§
Prüfen Sie,
unbeabsichtigt miteinander verbunden sind. Kurzschlußgefahr!
§
Prüfen Sie, ob alle Teile richtig gepolt sind.
Wenn alle Mängel beseitigt sind, gehen Sie zum nächsten Punkt über.
Führen Sie einen Funktionstest durch
Führen Sie den Funktionstest auch durch, wenn Sie einen Fertig-Baustein
erworben haben. Transportschäden sind nicht immer auszuschließen.
Führen Sie den Test mit einer Lampe durch.
Stellen Sie zunächst das Trimmpoti R8 auf Linksanschlag, so ist die
kürzeste Schaltzeit eingestellt.
Beachten Sie den Anschlußplan Fig. 2. Schließen die Testlampe an die
Anreihklemmen 1 und 2 und die Versorgungsspannung an die
Anreihklemmen 3 und 4 an. Bei Anschluß an Wechselspannung ist die
Polarität des Anschlusses unerheblich, bei Anschluß an Gleichspannung
müssen Sie die Polung beachten.
Schalten Sie dann die Spannungsversorgung ein. Überbrücken Sie
kurzzeitig die Anreihklemmen 5 und 6 (z. B. mit einem Taster). Die
Lampe leuchtet nun für ca. eine Sekunde und verlischt dann wieder.
Seite 14
ob dicht nebeneinander liegende Lötstellen
