MT-1

Bauen Sie den Bausatz zusammen

Diesen Abschnitt können Sie überspringen, wenn Sie einen Fertig-
Baustein erworben haben.

Vorbereitung

Legen Sie die Bauteile sortiert vor sich auf den Arbeitsplatz. Die
einzelnen elektronischen Bauteile haben folgende Besonderheiten, die
Sie beachten müssen, um Fehler beim Zusammenbau zu vermeiden:

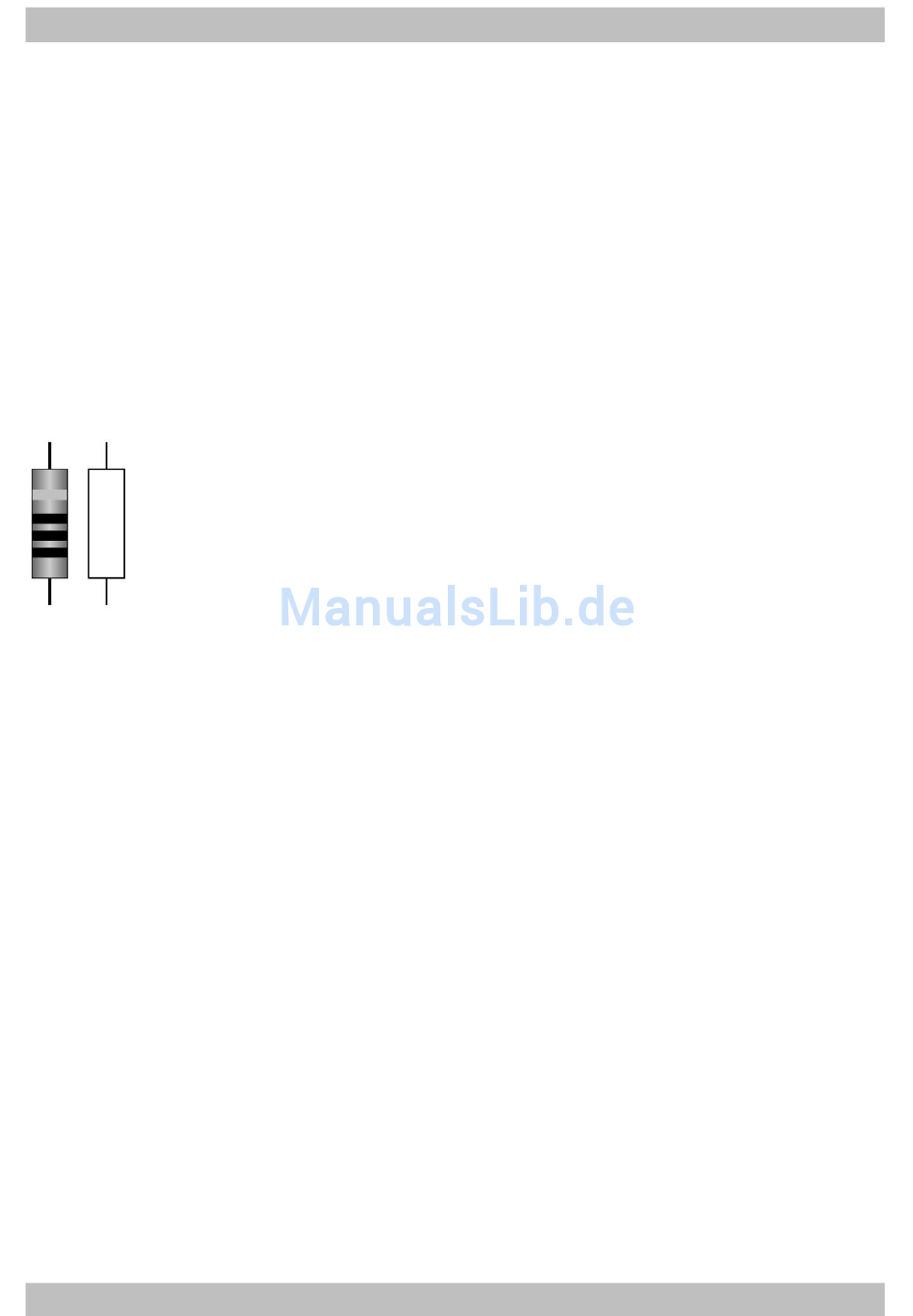

Widerstände
Widerstände „bremsen" den Stromfluß. Ihre Einbaurichtung ist
beliebig. Der Wert von Widerständen für kleine Leistungen
(unter 0,5 W) wird durch Farbringe dargestellt. Jede Farbe
steht dabei für eine andere Ziffer. Die in Klammern
angegebene Ringfarbe gibt den Toleranzbereich an, dieser ist
hier nicht von Bedeutung.
Wert
1 kΩ
3,3 kΩ
Trimm-Potentiometer
Trimm-Potentiometern (kurz „Trimm-Potis") sind Widerstände,
bei denen der Widerstandswert verändert und damit den
jeweiligen Erfordernissen angepaßt werden kann. In der Mitte
haben sie einen kleinen Schlitz, in den zum Verstellen des
Widerstandswertes ein kleiner Schraubendreher eingesteckt
wird. Der Widerstandswert ist auf dem Gehäuse aufgedruckt.
Je nach Einbausituation werden Trimm-Potis mit liegendem
oder stehendem Gehäuse eingesetzt. Die Einbaurichtung wird
durch die Anordnung der drei Anschlüsse vorgegeben.
Farbring
braun - schwarz - rot (gold)
orange - orange - rot (gold)
Deutsch
Seite 11
