TAMS Minitimer MT-1 Anleitung Seite 13

MT-1
Zenerdioden
Zenerdioden werden zur Begrenzung von Spannungen
eingesetzt. Im Gegensatz zu „normalen" Dioden werden sie
beim Überschreiten der Grenzspannung nicht zerstört.
Transistoren
Transistoren sind Stromverstärker, die schwache Signale in
stärkere umwandeln. Sie haben drei Anschlüsse. Da sie gepolt
sind, müssen sie in einer bestimmten Richtung eingebaut werden.

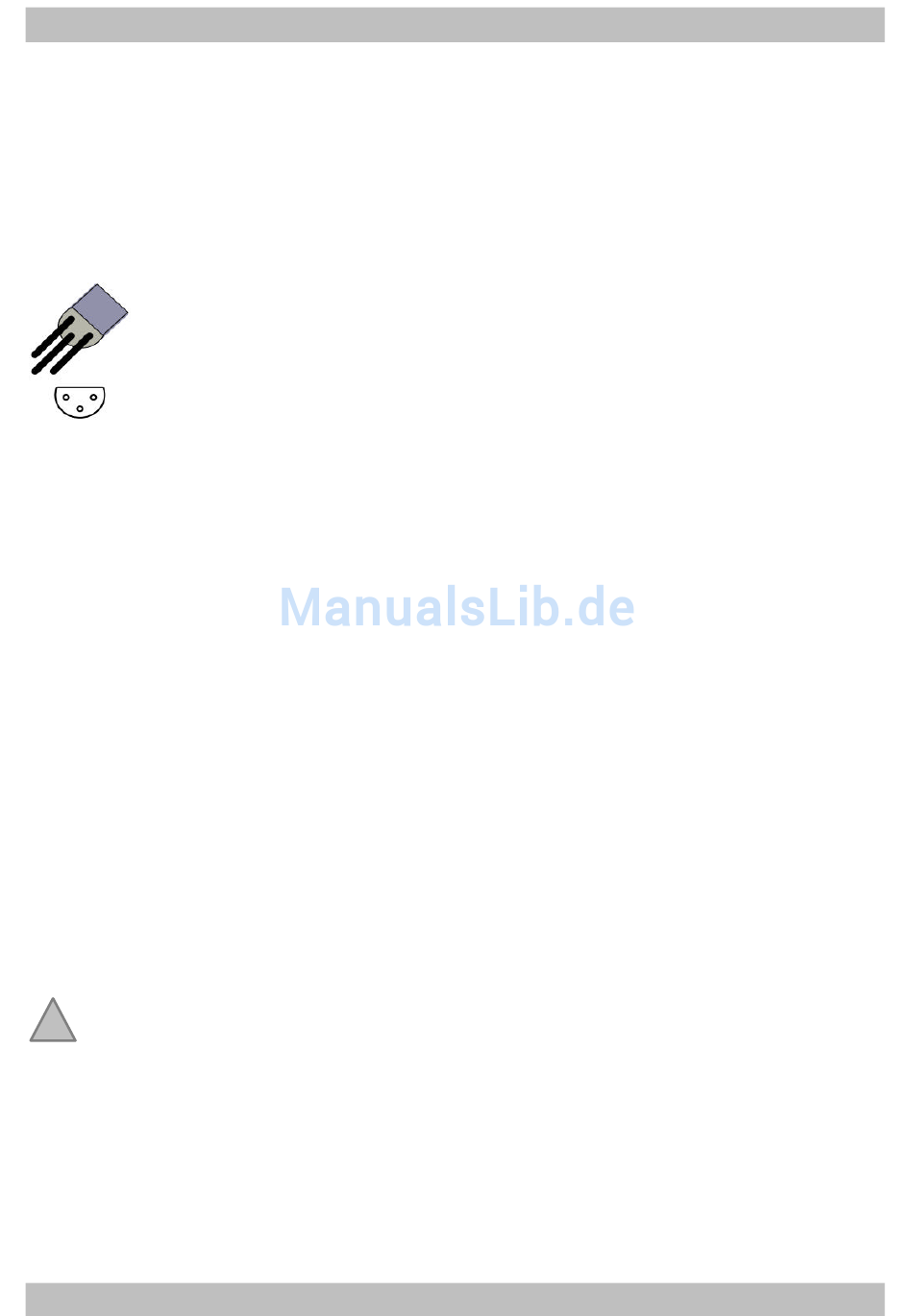

Die BC-Typen haben ein Gehäuse in Form eines Halbzylinders
(SOT-Gehäuse). Der Querschnitt ist auf dem Bestückungsdruck
dargestellt, die Einbaurichtung des Transistors ist damit festgelegt.
Anreihklemmen
Anreihklemmen sind einlötbare Lüsterklemmen. Sie ermöglichen einen
lötfreien, sicheren - und trotzdem jederzeit lösbaren - Anschluß der
Anschlußkabel an die Schaltung. Wenn mehrere Anreihklemmen
nebeneinander eingebaut werden sollen, müssen die Klemmen vor dem
Einbau zusammengesteckt werden.
Zusammenbau
Beginnen Sie den Zusammenbau mit den Widerständen und den Dioden.
Verlöten Sie zunächst die Bauteile von der Lötseite und trennen Sie dann
die überstehenden Drahtenden mit einem Seitenschneider knapp über der
Lötstelle ab. Löten Sie dann die Transistoren, das Trimmpoti und die
Kondensatoren ein. Löten Sie zum Abschluß die Anreihklemmen ein.
Stecken Sie die Anreihklemmen vor dem Einbau zusammen.
!
Beachten Sie:
Dioden, Transistoren, Trimmpotis und Elektrolyt-Kondensatoren müssen
entsprechend ihrer Polung eingebaut werden! Wenn Sie diese Bauteile
falsch herum einlöten, kann das betreffende Bauteil bei Inbetriebnahme
zerstört werden. Schlimmstenfalls kann sogar der gesamte Baustein
beschädigt werden. In jedem Fall ist der Baustein ohne Funktion.
Deutsch
Seite 13
