ViewSonic

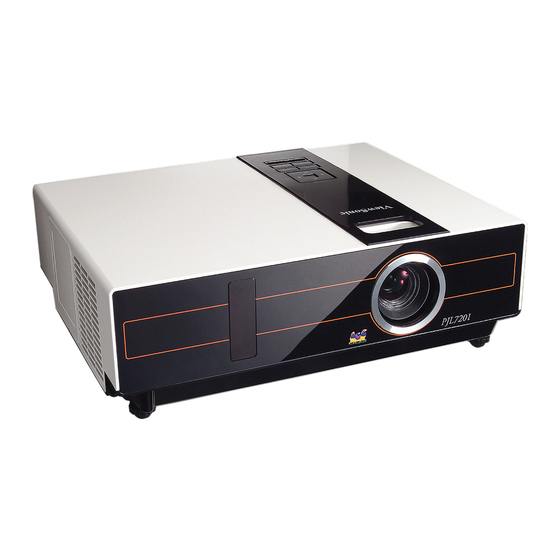

PJL7200/PJL7201/PJL7202
LCD Projector
®
- User Guide
- Guide de l'utilisateur
- Bedienungsanleitung
- Guía del usuario
- Guida dell'utente
- Guia do usuário
- Användarhandbok
- Käyttöopas
- Руководство пользователя
- 使用手冊 (繁體)
- 使用手冊 (簡體)
- 사용자 안내서
- คู ่ ม ื อ การใช้ ง าน
- Керівництво користувача
Modelnummer: VS12186
VS12199
VS12234
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für ViewSonic PJL7200
Inhaltszusammenfassung für ViewSonic PJL7200

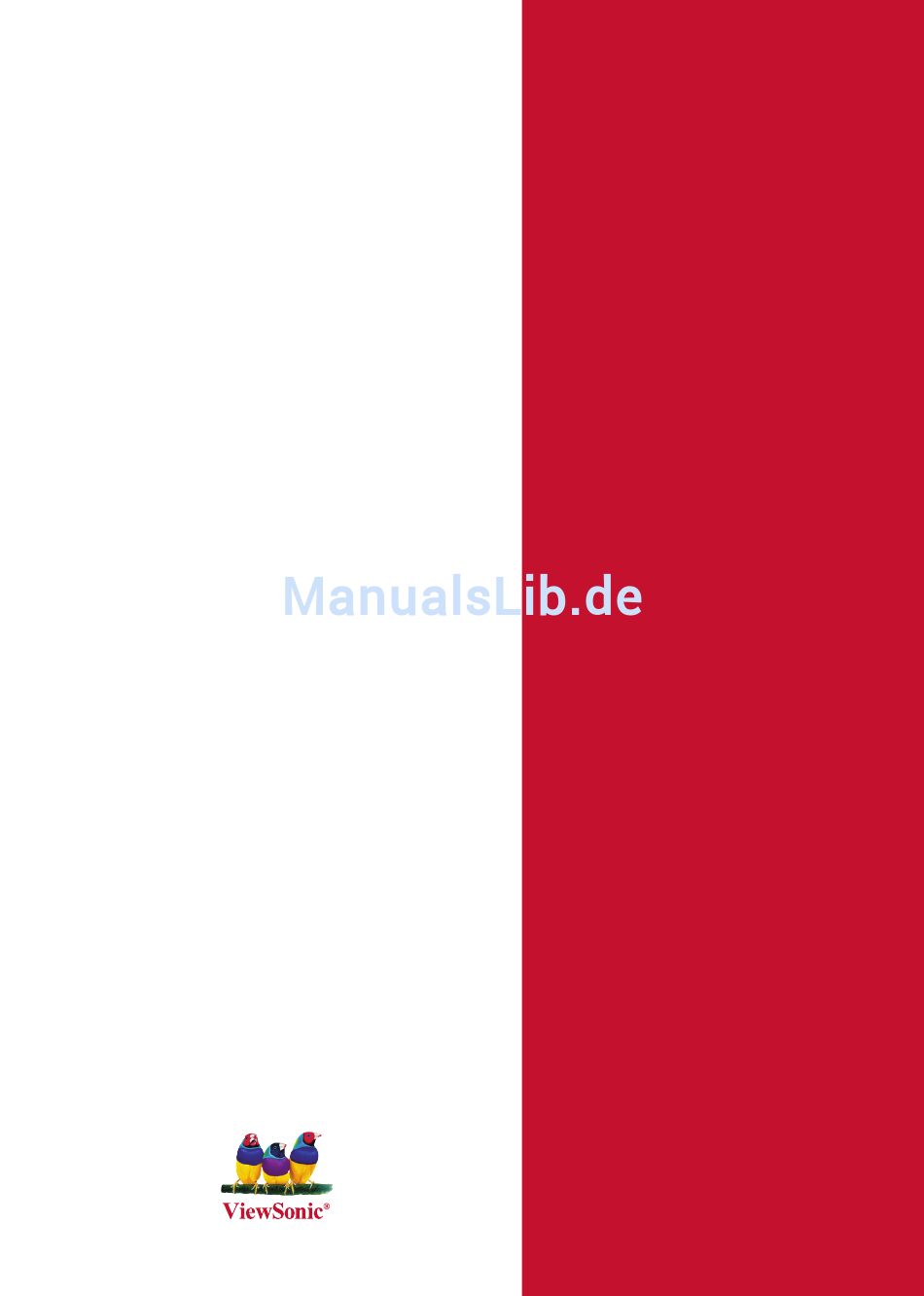

- Seite 1 ViewSonic ® PJL7200/PJL7201/PJL7202 - User Guide LCD Projector - Guide de l’utilisateur - Bedienungsanleitung - Guía del usuario - Guida dell’utente - Guia do usuário - Användarhandbok - Käyttöopas - Руководство пользователя - 使用手冊 (繁體) - 使用手冊 (簡體) - 사용자 안내서...
-
Seite 2: Übereinstimmungserklärung
Elektronik-Altgeräte (WEEE) 2002/96/EG hin. Produkte, die nicht diese Kennzeichnung tragen, dürfen nicht im kommunalen Abfall entsorgt werden, sondern müssen in dem Rücknahme- und Sammlungssystem entsorgt werden, das je nach Land oder Gebiet entsprechend örtlichem Gesetz zur Verfügung steht. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 3: Wichtige Sicherheitsanweisungen
Gerät auf irgendeine Art und Weise beschädigt wurde, wie z.B. wenn das Stromkabel oder der Stecker beschädigt ist, wenn Flüssigkeit darüber gespritzt wurde oder wenn Gegenstände in das Gerät gefallen sind, wenn das Gerät Regen ausgesetzt war oder wenn es fallen gelassen worden war. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 4: Rohs-Konformitätserklärung
85% Blei). 4. Blei als Legierungselement in Stahl mit einem Bleianteil von bis zu 0,35 Gewichtsprozent, in Aluminium mit einem Bleianteil von bis zu 0,4 Gewichtsprozent und in Kupferlegierungen mit einem Bleianteil von bis zu 4 Gewichtsprozent. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 5: Produktregistrierung
Microsoft, Windows, Windows NT, und das Windows-Logo sind eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und in anderen Ländern. ViewSonic, das Logo mit den drei Vögeln, und OnView sind eingetragene Warenzeichen der ViewSonic Corporation. VESA und SVGA sind eingetragene Warenzeichen der Video Electronics Standards Association. -
Seite 6: Über Das Benutzerhandbuch
Projektor Über das Benutzerhandbuch Bitte lesen Sie das Benutzerhandbuch durch, um eine richtige Benutzung des Projektors sicherzustellen und seine Funktionen auszunutzen. Bewahren Sie danach das Benutzerhandbuch an einem sicheren Ort für einen späteren Gebrauch auf. Leistungsmerkmale 1. Schönes, schickes Design 2. -
Seite 7: Inhaltsverzeichnis
Fernbedienung......................16 Menübedienung .......................18 Bedienen des OSD-Menüs ..................18 MENÜ (PC-Modus) ....................19 Bildmenü (PC-Modus) ..................19 Audiomenü (PC-Modus) ..................20 Bildmenü (PC-Modus) ..................21 MENÜ (Videomodus) .....................22 Bildmenü (Videomodus) ..................22 Audiomenü (Videomodus) ................... 23 Bildmenü (Videomodus) ..................24 ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 8: Inhaltsverzeichnis
Luftfilter/ Auswechseln des Luftfilters ..............46 Lampe / Auswechseln der Lampe ................. 47 Sonstige Pflege / Reinigen des Objektivs ............. 48 Störungsbehebung....................49 Anzeige ......................... 49 Störungen, die mit Gerätedeffekten verwechselt werden können ......50 Liste mit unterstützten Anzeigen ................52 Anhang ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 9: Packungsinhalt
Packungsinhalt Sicherheitshinweise Packungsinhalt Lieferumfangprüfliste Stellen Sie bitte sicher, dass die folgenden Artikel mitgeliefert sind. Wenden Sie sich umgehend an Ihren Händler, falls irgendein Artikel fehlt. 2. Fernbedienung 1. Projektor 3. Netzkabel 4. Computerkabel 6. Benutzerhandbuch 5. USB-Kabel (1,5m) ViewSonic PJL7200/PJL7201/PJL7202... - Seite 10 Sicherheitshinweise Packungsinhalt 7. CD mit Schnellstartanleitung 8. Netzwerksteuerungsanwendung (optional) 9. Schutztasche ViewSonic PJL7200/PJL7201/PJL7202...
-
Seite 11: Sicherheitshinweise
Stellen Sie den Projektor nicht auf den Lüftungsöffnungen stecken bleiben können, in Kopf, um ein Bild zu projizieren. die Nähe des Projektors. - Verwenden Sie den Projektor nicht, wenn er kein Bild, keinen Ton oder einen verzerrten Ton NICHT AUF abgibt. DEN KOPF ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 12: Sicherheitsschilder
Sicherheitsschilder Sicherheitsschilder Sicherheitsschilder befinden sich auf dem Projektor bzw. innerhalb des Gerätes, um Sie auf bestimmte Punkte bzw. Stellen aufmerksam zu machen. WARNUNGS-SCHILD EMI-SCHILD WARNUNGSSCHILD AN DER LAMPENABDECKUNG ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 16: Einrichten
17,26 14,29 7,03 5,83 23,06 19,13 8,80 7,31 28,87 23,98 10,57 8,79 34,67 28,82 Abstand (m) 8,79~10,57 5,83~7,03 Bildgröße (zoll) 4,36~5,26 2,88~3,49 1,11~1,37 2,29~2,78 1,7~2,08 1,7~2,08 2,29~2,78 1,11~1,37 2,88~3,49 4,36~5,26 5,83~7,03 Bildgröße (zoll) 8,79~10,57 Abstand (m) Wenn der Projektor neben einer Wand aufgestellt wird, achten Sie bitte auf einen Mindestabstand von 20 cm (7,9 Zoll) zwischen dem Projektor und der Wand. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 17: Ein-/Ausschalten
Gerät auszuschalten. 4. Entfernen Sie bitte das Netzkabel, wenn der Projektor nicht mehr verwendet wird. WARNUNG Berühren Sie während des Betriebs oder kurz nach dem Betrieb weder die Lampenabdeckung noch die Entlüftungsöffnungen, weil sie sehr heiß sein können. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 18: Einrichten Des Projektors
Der Projektor unterstützt die folgenden vier unterschiedlichen Projektionsmethoden. 1. Frontprojektion 3. Rückprojektion von der Decke 2. Rückprojektion 4. Frontprojektion Spezielles Zubehör ist notwendig, um den Projektor an eine Decke zu hängen. Bitte wenden Sie sich dafür an Ihren Händler. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 19: Anleitung Zur Deckenmontage
Entfernen des Projektors zu verhindern. WARNUNG ► Greifen Sie nicht an dem Sicherheitsanker, um den Projektor zu tragen. Er ist nicht dafür vorgesehen. ► Der Sicherheitsanker ist nicht für einen umfassenden Diebstahlschutz vorgesehen. Er dient nur als ergänzende Diebstahlschutzmaßnahme. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 20: Einstellen Der Höhe Des Projektionsbildes
Verwenden Sie die damit der vordere verstellbare Fuß in dieser Trapezkorrekturfunktion, um diese Position einrastet. Verzerrung zu korrigieren. Nachdem Sie sichergestellt haben, dass der vordere verstellbare Fuß verriegelt ist, stellen Sie bitte vorsichtig den Projektor darauf. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 21: Vornehmen Der Verbindungen
Projektor. Verbinden Sie den Computer über das Computerkabel mit dem Projektor. Verbinden Sie gegebenenfalls den Anschluss MONITOR OUT mit einem Monitor, um die Eingabe von dem Anschluss RGB IN anzuzeigen. Ziehen Sie die Schrauben an allen Anschlüssen fest. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 22: Usb-Maus Anschließen
LCD-Taste, um die externe Anzeige ein-/auszuschalten. Suchen Sie auf dem Laptop-Computer eine Funktionstaste, die als CRT/LCD bezeichnet oder mit einem Monitorsymbol gekennzeichnet ist. Drücken Sie gleichzeitig auf Fn und die entsprechend gekennzeichnete Funktionstaste. Sehen Sie bitte in der Dokumentation Ihres Laptop-Computers für die entsprechende Tastenkombination nach. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 23: Einlegen Der Batterien In Die Fernbedienung
► Verwenden Sie nicht gleichzeitig neue und alte Batterien zusammen. Achten Sie auf die richtige Polung, wenn Sie eine Batterie einlegen. ► Entsorgen Sie Batterien gemäß den örtlichen Umweltschutzgesetzen. ► Bauen Sie die Fernbedienung nicht auseinander. Wenden Sie sich an Ihren Händler, wenn die Fernbedienung eine Reparatur benötigt. ViewSonic PJL7200/PJL7201/PJL7202... - Seite 24 Drücken Sie die Taste um die Pfeilrichtung des Fensters zu ändern. MAUS L/R Diese Tasten funktionieren wie die Maus eines Desktop-/Notebook-Computers. Die Mausfunktionen der Fernbedienung sind nur dann verfügbar, wenn das USB-Kabel verbunden ist (siehe Seite 15 für Details). ViewSonic PJL7200/PJL7201/PJL7202...
-
Seite 25: Menübedienung
1. Drücken Sie die Taste "MENU". Das blaue Hauptmenü wird angezeigt. Das erste Hauptmenü ist das Menü "BILD". 2. Verwenden Sie den Pfeil nach oben/unten/links/rechts, um ein gewünschtes Element auszuwählen und dann den Einstellwert zu ändern. Pfeil nach oben/unten/rechts/links Menütaste ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 26: Menü (Pc-Modus)
Die Farbeinstellungen werden für eine klare Anzeige WEIßEN TAFEL der Projektion auf einer (grünen, weißen oder SCHWARZE schwarzen) Tafel angepasst. TAFEL NIEDRIG MITTEL Hier stellen Sie die Farbtemperatur des Bildes ein. HOCH FARBTEMPERATUR BENUTZER Benutzer Rot 000/100 Benutzer Grün 000/100 Benutzer Blau 000/100 ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 27: Audiomenü (Pc-Modus)
Taste ▲ /▼, um ein Element auszuwählen. 2. Verwenden Sie die Taste ◄ / ►, um eine Option auszuwählen bzw. den Einstellwert zu ändern. Element Option Beschreibung LAUTSTÄRKE 00/40 Ändern Sie die Lautstärke. DVI-I AUDIOEINSTELLUNGEN Y,Pb,Pr VIDEO S-VIDEO ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 28: Bildmenü (Pc-Modus)
4:3, 16:9, Original Damit werden alle obigen Einstellungen automatisch AUTOM. SYNC AUSFÜHREN angepasst. Damit führen Sie eine manuelle oder automatische AUTOM. SUCHE AUS/EIN Suche nach Signalquellen aus. * DVI unterstützt H. POSITION, V. POSITION, PHASE, FREQUENZ und AUTOM. SYNC nicht. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 29: Menü (Videomodus)
Die Farbeinstellungen werden für eine klare Anzeige der WEIßEN TAFEL Projektion auf einer (grünen, weißen oder schwarzen) Tafel SCHWARZE angepasst. TAFEL NIEDRIG FARBTEMP- MITTEL Hier stellen Sie die Farbtemperatur des Bildes ein. ERATUR HOCH BENUTZER Benutzer Rot 000/100 Benutzer Grün 000/100 Benutzer Blau 000/100 ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 30: Audiomenü (Videomodus)
1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen. 2. Verwenden Sie die Taste ◄ / ►, um eine Option auszuwählen bzw. den Einstellwert zu ändern. Element Option Beschreibung LAUTSTÄRKE 00/40 Ändern Sie die Lautstärke. DVI-I AUDIOEINSTELLUNGEN Y,Pb,Pr VIDEO S-VIDEO ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 31: Bildmenü (Videomodus)
Damit wird die Trapezverzerrung des Bildes automatisch AUTOM. TRAPEZ. AUS/EIN korrigiert. Damit korrigieren Sie manuell die vertikale V. TRAPEZ -70/+70 Trapezverzerrung des Bildes. SEITENVERHÄLTNIS 4:3, 16:9 Damit führen Sie eine manuelle oder automatische Suche AUTOM. SUCHE AUS/EIN nach Signalquellen aus. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 32: Menü
Stellen Sie nach dem Reinigen oder Auswechseln des Filters die AUSFÜHREN STELLEN Filterzeit auf Null. 500 STD. Wählen Sie bitte je nach Ihrer Umgebungsbedingung 500, 800 oder FILTERZEITZÄHLER 800 STD. 1000 Stunden (Standard: 500 Stunden). Siehe weitere Beschreibung 1000 STD. unten. ViewSonic PJL7200/PJL7201/PJL7202... - Seite 33 ► Die Werkseitige Einstellung ist so, dass der Hinweis zum Auswechseln der Lampe nach ca. 2000 Lampenbetriebsstunden angezeigt wird, um die ursprüngliche Helligkeit zu gewährleisten. Wenn dieser Hinweis erscheint, ersetzen Sie bitte so bald wie möglich die Lampe durch eine neue, auch wenn die Lampe noch funktionsfähig ist. ViewSonic PJL7200/PJL7201/PJL7202...
- Seite 34 Damit nehmen Sie ein Bild auf (nur im PC-Modus). AUFNAHME SCHWARZ HINTERGRUND BLAU Hier stellen Sie die Hintergrundfarbe ein. WEIß Das aufgenommene Bild wird in Originalgröße und in ORIGINAL LOGOGRÖßE der Mitte der Leinwand angezeigt. VOLLBILD Das Bild wird erweitert, um die Leinwand auszufüllen. ViewSonic PJL7200/PJL7201/PJL7202...
- Seite 35 D rücken Sie auf "MENU", um die Aufnahme zu starten. Eine Meldung wird angezeigt. Logoaufnahme im Gang HINWEIS ►Nur im Computermodus kann ein Bild aufgenommen werden. ►Nur die Fläche mit 512 x 384 Pixel kann aufgenommen werden. ViewSonic PJL7200/PJL7201/PJL7202...
-
Seite 36: Extras-Menü
Das Bild wird horizontal gespiegelt, wenn die HINTEN AUSFÜHREN Rückprojektionsmethode verwendet wird. Das Bild wird horizontal sowie vertikal gespiegelt. Diese Funktion wird verwendet, wenn die DECKE, HINTEN AUSFÜHREN Rückprojektionsmethode verwendet wird und der Projektor auf den Kopf gestellt montiert ist. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 37: Erweitert-Menü
30 MIN. AUSSCHALTEN Projektors ein, wenn der Projektor im Leermodus ist. 60 MIN. 15 MIN. KEIN SIGNAL, Das Gerät wird automatisch ausgeschaltet, wenn kein 30 MIN. Signal empfangen wurde. 60 MIN. AUTOM. EIN AUS/EIN Die Lampe wird automatisch eingeschaltet. ViewSonic PJL7200/PJL7201/PJL7202... - Seite 38 (3) Schreiben Sie bitte Ihr eigenes Kennwort hier in das Handbuch, damit Sie es nicht vergessen. Siehe "Anhang". (4) Wenn Sie die Funktion [SPERRE MIT PIN] aktivieren, empfehlen wir Ihnen dringend, dass Sie den PIN-Code aufschreiben und an einem sicheren Ort aufbewahren. ViewSonic PJL7200/PJL7201/PJL7202...
-
Seite 39: Eingeben Des Pin-Codes
Sie es neu. Falls der PIN-Code drei Mal falsch eingegeben wurde, wird eine Warnmeldung angezeigt und der Projektor schaltet sich in 30 Sekunden ab. Wenden Sie sich bitte an Ihren Händler, falls Sie nicht wissen, was die PIN ist. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 40: Netzwerksteuerungsanwendung (Optional)
(1) Der Projektor ist eingeschaltet. (2) Der Projektor ist mit dem Netzwerk verbunden. (3) Das LED-Licht des Netzwerkanschlusses am Projektor zeigt einen normalen Zustand an. (Grün leuchtend oder orange blinkend) * Standbymodusanzeige: Die grüne Betriebs-LED am Bedienfeld des Projektors blinkt. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 41: Vor Der Verwendung
Einstellungen hinsichtlich der TCP/IP-Netzwerkkommunikation und des Netzwerkkabels für die Software Netzwerk Control vorgenommen worden sein. Öffnen der Netzwerksteuerungssoftware K licken Sie auf das Symbol der Software Network Control. D as Überwachungsfenster erscheint (siehe Abb. 1 und Tabelle 2). <Abb. 1> ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 42: Automatische Suche Nach Projektoren
<Abb. 3> K licken Sie auf die Schaltfläche (Projektor registrieren). Informationen zu dem Projektor werden auf dem Überwachungsfenster angezeigt. Durch Klicken auf die Schaltfläche (Beenden) wird die Registrierung abgebrochen und Sie kehren zur Registrierungsseite zurück. <Abb. 4-1> Überwachungsfenster ViewSonic PJL7200/PJL7201/PJL7202... - Seite 43 N ach dem Registrieren können Sie auf die Schaltfläche (Einzeln abtasten) in der Symbolleiste oder die Schaltfläche (automatische Suche starten) klicken, um den Projektor zu überwachen. HINWEIS Durch Anklicken der Schaltfläche "Info" zeigen Sie die Beschreibung der Symbole wie folgt. ViewSonic PJL7200/PJL7201/PJL7202...
-
Seite 44: Ändern Der Projektoreinstellung
(Es handelt sich um einen vorgegebenen Wert, der nicht geändert werden kann.) Hier wird der Status des überwachten Projektors Monitor angezeigt. (standardmäßig im Betriebszustand) DHCP Diese Funktion weist dem Projektor eine IP-Adresse zu. < Tabelle 3 >: Einstellungsfenster ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 45: Registrieren Und Konfigurieren Des Projektors
Registrieren und Konfigurieren des Projektors Registrieren und Konfigurieren des Projektors Löschen W ählen Sie den registrierten Projektor aus dem Überwachungsfenster. Klicken Sie einmal die rechte Maustaste und wählen anschließend "Löschen", um die Daten des registrierten Projektors zu löschen. <Abb. 6>: Registrierungsseite ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 46: Projektor-Einstellungen
Maustaste und wählen anschließend "Projektor-Einstellungen", um die Daten des registrierten Projektors zu ändern. Klicken Sie anschließend auf , um die Einstellungsänderung zu speichern. Oder klicken Sie auf , um die Änderung zu verwerfen. <Abb. 7>: Registrierungsseite. <Abb. 8>: Einstellungsseite. ViewSonic PJL7200/PJL7201/PJL7202... - Seite 47 Registrieren und Konfigurieren des Projektors Projektor-Einstellungen K licken Sie auf die Schaltfläche (Systemeinstellung), um die Systemalarmeinstellung zu ändern. <Abb. 9> <Abb. 10>: Einstellungsseite. ViewSonic PJL7200/PJL7201/PJL7202...
-
Seite 48: Einstellung Für Die Automatische Erkennung
Einstellung in Tabelle 6. < Tabelle 5 > Optimale Einstellung für die automatische Erkennung Projektoranzahl (Stück) Zeitintervall (Minuten) 1~25 1/3/5/10 * Die maximale Anzahl der zu überwachenden Projektoren 26~50 3/5/10 beträgt 255. 51~100 5/10 101~255 10> < Tabelle 6 > ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 49: Verbindung
Registrieren und Konfigurieren des Projektors Verbindung W ählen Sie den registrierten Projektor aus dem Überwachungsfenster. Klicken Sie einmal die rechte Maustaste und wählen anschließend "Verbindung", um die Steuerungsseite und den Verbindungsstatus des Projektors anzuzeigen. <Abb. 12>: Die Steuerungsseite ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 50: Beschreibung Der Steuerungsseite
E ingabequelle Symbol Bezeichnung Video S-Video Y,Pb,Pr DVI-I RGB 1 Eingabequelle ändern F unktionstaste Symbol Bezeichnung Symbol Bezeichnung Standbild Leer Links Trapezkorrektur + Rechts Trapezkorrektur - Menü Helligkeit erhöhen Autom. Sync. Helligkeit verringern Stumm Kontrast erhöhen ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 51: Funktionstaste/ Projektorstatus
Beschreibung der Steuerungsseite Funktionstaste Symbol Bezeichnung Kontrast verringern Einzoomen Auszoomen Lautstärke erhöhen Lautstärke verringern Projektorstatus Symbol Bezeichnung Systemzustand Eingabequellezustand Lampenbetriebszeitzähler Filterbenutzungszeitzähler ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 52: Beschreibung Der Netzwerksteuerungsseite
Projektdatei Damit speichern Sie den registrierten Projektor speichern unter diesem Projekt. Damit stellen Sie die vom Projektor abzugebenden Systemeinstellung Warnungen und Hinweise ein. Damit zeigen Sie die Beschreibung der Info Symbole an. Damit beenden Sie die Beenden Netzwerksteuerungssoftware. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 53: Wartung Des Projektors
Entfernen Sie die Filterabdeckung von der rechten Seite des Projektors. Ziehen Sie den Luftfilter heraus. Installieren Sie einen neuen Luftfilter. Bringen Sie die Filterabdeckung an. S tellen Sie nach dem Reinigen oder Auswechseln des Filters die Filterbenutzungszeit auf Null. (P.25) ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 54: Lampe / Auswechseln Der Lampe
4. Bringen Sie die Lampenabdeckung an. 5. Stellen Sie bitte nach dem Auswechseln der Lampe die Lampenbetriebszeit auf Null. (P.26) AC IN Lampenbetriebszeit auf Null stellen? Bitte Nein/Ja zum Laden der Standardwerte wählen Nein Lampenbetriebszeit auf Null stellen ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 55: Sonstige Pflege / Reinigen Des Objektivs
- Versuchen Sie niemals in eigener Regie die Wartung im Inneren des Projektors auszuführen. - Vermeiden Sie es den Projektor nass zu lassen oder Flüssigkeiten ins Innere des Projektors eindringen zu lassen. Dies kann zu einem Brand, einem elektrischen Schlag und/oder einer Funktionsstörung des Projektors führen. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 56: Störungsbehebung
(schnell) Belüftungsöffnungen frei von Hindernissen sind. 2. Stellen Sie sicher, dass der Luftfilter sauber ist. Die Lampe leuchtet nicht. Grün Blinkt Blinkt Wechseln Sie den Projektor in Lampe versagt (langsam) (langsam) den "Standbymodus" und drücken erneut den Stromschalter. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 57: Störungen, Die Mit Gerätedeffekten Verwechselt Werden Können
Die Lebensdauer der Lampe ist kurz vor dem Ende. Kontrast Ersetzen Sie die Lampe durch eine neue. Der Fokus des Objektivs wurde nicht richtig eingestellt. Drehen Sie den Fokusring, um den Fokus anzupassen. Video verschwommen Das Objektiv ist verschmutzt oder beschlagen. Reinigen Sie das Objektiv. ViewSonic PJL7200/PJL7201/PJL7202... - Seite 58 Drücken Sie die Taste MUTE. Keine Batterie. Bevor Sie die Fernbedienung verwenden, prüfen Sie bitte die Batterie in der Fernbedienung. Die Fernbedienung funktioniert nicht. Das Signal von der Fernbedienung wurde blockiert. Entfernen Sie Hindernisse zwischen dem Projektor und der Fernbedienung. ViewSonic PJL7200/PJL7201/PJL7202...
-
Seite 59: Liste Mit Unterstützten Anzeigen
SXGA+ 60/75 1400x1050 UXGA 1600x1200 1280x1024 / 640x480 832x624 1024x768 1152x870 Component (Y,Pb,Pr) Signal Bildwiederholrate (Hz) Auflösung (Pixel) SDTV(480i) 720x480 SDTV(480p) 720x480 HDTV(720p) 1280x720 HDTV(1080i) 1920x1080 Composite / S-Video Signal Bildwiederholrate (Hz) Auflösung (Pixel) TV(NTSC) 720x480 TV(PAL,SECAM) 720x576 ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 60: Anhang
AUDIO 2 AUDIO 3 STUMM H. POSITION V. POSITION PHASE FREQUENZ BILD AUTOM. TRAPEZ. V. TRAPEZ SEITENVERHÄLTNIS 16:9 ORIGINAL AUTOM. SYNC AUTOM. SUCHE * DVI unterstützt die Funktionen H. POSITION, V. POSITION, PHASE, FREQUENZ und AUTOM. SYNC nicht. ViewSonic PJL7200/PJL7201/PJL7202... - Seite 61 AUTOM. DECKE VORNE DECKE HINTEN DECKE, HINTEN EIN 1 SPERRE MIT PIN EIN 2 SICHERHEITS PIN ÄNDERN DYNAMISCH KONTRAST 15 MIN. 30 MIN. LEER, AUSSCHALTEN ERWEITERT 60 MIN. 15 MIN. KEIN SIGNAL, AUS 30 MIN. 60 MIN. AUTOM. EIN ViewSonic PJL7200/PJL7201/PJL7202...
-
Seite 62: Menüverzeichnis (Videomodus)
AUDIO 2 DVI-I AUDIO 3 STUMM AUDIO 1 Y,Pb,Pr AUDIO 2 AUDIO 3 STUMM AUDIO 1 VIDEO AUDIO 2 AUDIO 3 STUMM AUDIO 1 S-VIDEO AUDIO 2 AUDIO 3 STUMM AUTOM. TRAPEZ. BILD V. TRAPEZ SEITENVERHÄLTNIS 16:9 AUTOM. SUCHE ViewSonic PJL7200/PJL7201/PJL7202... - Seite 63 EIN 1 SPERRE MIT PIN EIN 2 SICHERHEITS PIN ÄNDERN DYNAMISCH KONTRAST C.C1 CLOSED CAPTION C.C2 C.C3 C.C4 ERWEITERT 15 MIN. 30 MIN. LEER, AUSSCHALTEN 60 MIN. 15 MIN. KEIN SIGNAL, AUS 30 MIN. 60 MIN. ViewSonic PJL7200/PJL7201/PJL7202 AUTOM. EIN...
- Seite 64 Anhang Erscheinung 102.5 100.56 97.2 ViewSonic PJL7200/PJL7201/PJL7202...
-
Seite 65: Befehlübertragungsprotokoll
TX 3 TX 3 GND 5 GND 5 Befehlübertragungsprotokoll TYP1 Code: Beispiel: Der Einschaltbefehl wird mit einem CR an den Projektor gesendet. Der Projektor gibt einen Code "06" zurück. Befehl (ASCII) C 0 0 CR Projektor Verarbeitungs- befehl ViewSonic PJL7200/PJL7201/PJL7202... - Seite 66 CR0(43 52 30 0D) STROM-STATUS STATUS-Rückmeldung ″ 000 ″- Projektor ist eingeschaltet ″ 800 ″- Projektor ist im Standbymodus ″ 200 ″- Projektor wird abgekühlt ″ 500 ″- Projektor wird aufgewärmt CR1(43 52 31 0D) QUELLE-STATUS STATUS-Rückmeldung ″ 001 ″-RGB ViewSonic PJL7200/PJL7201/PJL7202...
- Seite 67 Anhang IR-Steuerngscode Benutzercode: 0x6A Datencode DATEN CODE POWER 0x00 EINGANG 0x11 MENÜ 0x27 0x14 Verbindung 0x16 Rechts 0x18 0x19 STUMM 0x13 LEER 0x23 AUTOM. 0x1F ViewSonic PJL7200/PJL7201/PJL7202...
-
Seite 68: Kundendienst
Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefon www.viewsoniceurope.com/uk/ Deutschland www.viewsoniceurope.com/de/ Support/Calldesk.htm Übrige deutschsprachige Regionen in Wenden Sie sich an Ihren www.viewsoniceurope.com Europa Fachhändler ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 69: Eingeschränkte Garantie
3. Jedes Produkt, das enen Zustand aufwest, der allgemen als “engebranntes Bld“ bezechnet wrd, was durch de Anzege enes statschen Bldes über enen längeren Zetraum verursacht wrd. 4. Kosten für den Abbau, den Aufbau und de Enrchtung durch den Kundendenst. ViewSonic PJL7200/PJL7201/PJL7202... -
Seite 70: Auswirkung Nationaler Gesetze
Bestmmungen und Bedngungen auf der Wartungs- und Garantekarte. Detals zur angebotenen Garante für Benutzer n Europa und Russland snd n der Website www.viewsoniceurope.com unter Support/Warranty Information zu finden. 4.3: Projector Warranty PRJ_LW01 Rev. 1h 06-25-07 ViewSonic PJL7200/PJL7201/PJL7202...
