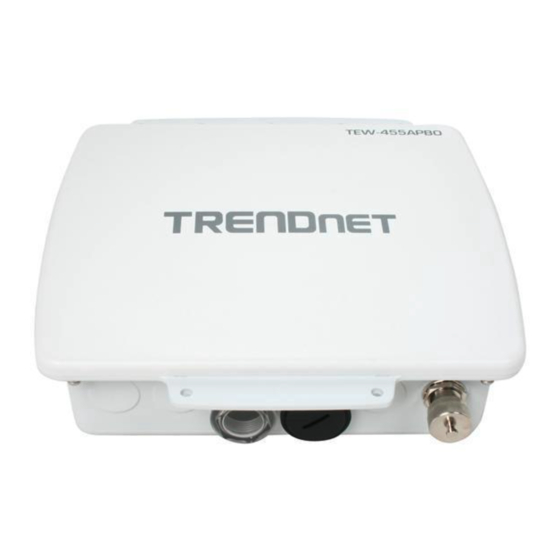

Inhaltszusammenfassung für TRENDnet TEW-455APBO
- Seite 1 Quick Installation Guide TEW-455APBO...
-
Seite 2: Inhaltsverzeichnis
Table of Contents Deutsch ..........................1. Bevor Sie anfangen ..................Installation der Hardware ................3. Anbringung ....................4. Anschluss der externen Antenne von TRENDnet .......... 5. Konfiguration des Access Point ..............Troubleshooting ..................... Version 09.18.2007... -
Seite 3: Deutsch
Netzwerk-Switch oder -Hub mit freiem LAN-Port 2 x RJ-45-Netzwerkkabel RJ-45 Crimp Zange Abisolierwerkzeug Schraubendreher Externe Antenne mit N-Buchse (optional) TEW-ASAL1 (optional) Hinweis: Der TEW-455APBO unterstützt IEEE 802.3af nicht. Sie benötigen dafür den speziellen PoE-Adapter, der mit dem TEW-455APBO geliefert wird. Deutsch... -
Seite 4: Anwendung
Anwendung 9dBi High Power Wireless Outdoor PoE Access Point (TEW-455APBO) 14 dBi Outdoor High-Gain Directional Antenna (TEW-OA14D) Internet Cable PoE Power Adapter (TEW-ASAL1) Cable/DSL Modem PoE Power Adapter Cable/DSL Advanced 10/100Mbps VPN Firewall Router Multi-Port Print Server (TW100-BRV304) 16-Port 10/100Mbps... -
Seite 5: Installation Der Hardware
2. Installation der Hardware Hinweis: Verbinden Sie den Computer, über den Sie den TEW-455APBO konfigurieren, bitte mit dem gleichen Switch/Hub. 1. Lösen Sie die Schraube und Unterlegscheibe mit Hilfe eines Schraubendrehers von der Erdungsbohrung. 2. Legen Sie ein Ende des Erdungskabels über die Bohrung. - Seite 6 8. Drücken Sie das abisolierte Kabel im RJ-45-Stecker fest. 9. Stecken Sie die Dichtung in das Vorderteil des Anschlusses. Bringen Sie dann die Schraubenmutter auf der Rückseite an. 10. Verbinden Sie den Spannring und die Dichtmutter mit dem PoE-Port auf der Rückseite des TEW-455APBO. Deutsch...
- Seite 7 11. Verbinden Sie das andere Ende des Ethernetkabels mit dem LAN+DC-Port des PoE-Adapters. 12. Verbinden Sie ein weiteres Ethernetkabel mit dem LAN-Port. 13. Verbinden Sie das andere Ende dieses Kabels mit einem LAN- Port Ihres Netzwerks. 14. Stecken Sie das Stromkabel in den PoE-Adapter und in eine Steckdose.
-
Seite 8: Anbringung
3. Anbringung Wandmontage 1. Richten Sie den Montagebügel mit den Löchern auf der Unterseite des Geräts aus und befestigen Sie ihn mit den beiliegenden Schrauben und Unterlegscheiben. 2. Setzen Sie die Wandhalterung in der korrekten Lage an und markieren Sie die Bohrlöcher. 3. - Seite 9 6. Stecken Sie den Montagebügel in die Wandhalterung und befestigen Sie ihn mit den beiliegenden Schrauben und Unterlegscheiben. 7. Richten Sie die Antenne aus. 8. Ziehen Sie alle Schrauben fest, sobald Sie die korrekte Position eingestellt haben. Pfahlmontage 1. Richten Sie den Montagebügel mit den Löchern auf der Unterseite des Geräts aus und befestigen Sie ihn mit den beiliegenden Schrauben...
- Seite 10 3. Befestigen Sie den Haltebügel mit den beiliegenden Muttern und Unterlegscheiben an der Pfahlhalterung. 4. Richten Sie die Antenne aus. Deutsch...
-
Seite 11: Anschluss Der Externen Antenne Von Trendnet
4. Anschluss der externen Antenne von TRENDnet Hinweis: Wenn Sie den TEW-455APBO mit einer externen Antenne von TRENDnet verbinden wollen, benötigen Sie einen TEW-ASAL1. 1. Nehmen Sie die Metallkappe vom Anschluss EXT ab. 2. Schrauben Sie ein Ende des TEW-ASAL1 an den EXT- Anschluss des TEW-455APBO. -
Seite 12: Konfiguration Des Access Point
5. Konfiguration des Access Point Hinweis: Der Access Point kann über das Dienstprogramm oder einen Webbrowser konfiguriert werden. Wenn Sie kein Windows verwenden, ändern Sie die IP-Adresse Ihres Computers bitte auf 192.168.10.x (x ist eine freie Adresse von 1-254). Die standardmäßige IP-Adresse des Access Points lautet 192.168.10.100. - Seite 13 4. Klicken Sie auf das Symbol Find (Suchen) und suchen Sie Ihren Access Point. Ändern Sie die IP- Adresse so, dass sie im Subnetz Ihres Netzwerks liegt. 5. Klicken Sie auf View (Ansicht) und dann auf Update (Aktualisieren), um die Änderungen zu speichern. 6.
- Seite 14 Änderungen gespeichert werden. Ihre Installation ist beendet! Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen des TEW-455APBO finden Sie im Abschnitt „Problembehandlung“ der Bedienungsanleitung auf der beiliegenden CD-ROM oder auf der Website von Trendnet unter http://www.trendnet.com. Registrieren Sie Ihr Produkt...
-
Seite 15: Troubleshooting
Press on the white reset button. Plug the power back in without letting go of the reset button. Wait 10 seconds, then let go of the reset button. The default user name and password is admin. If you still encounter problems or have any questions regarding the TEW-455APBO, please contact TRENDnet’s Technical Support Department. - Seite 16 Certifications This equipment has been tested and found to comply with FCC and CE Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received. Including interference that may cause undesired operation.
