Inhaltszusammenfassung für TRENDnet TEW-434APB

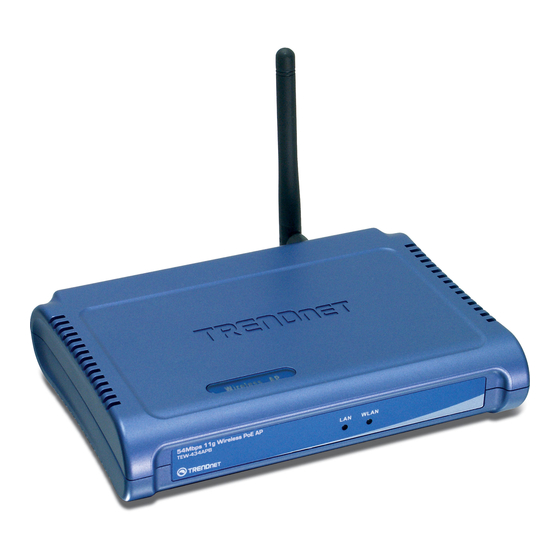

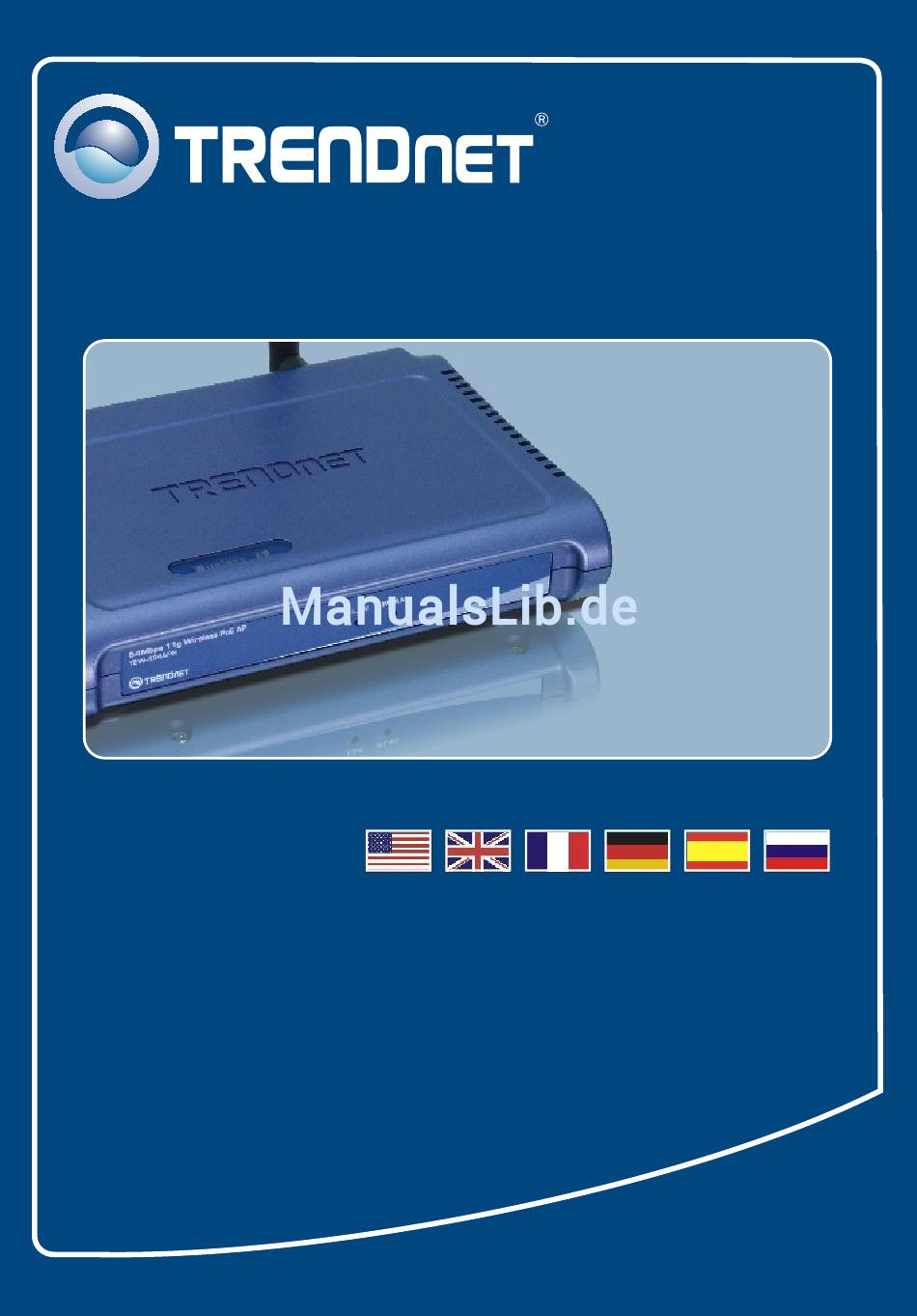

- Seite 1 Quick Installation Guide TEW-434APB...
-
Seite 2: Inhaltsverzeichnis
Table of Contents Table of Contents Deutsch ..................... 1. Bevor Sie anfangen ................2. Installation der Hardware ..............3. PoE-Installation .................. 4. Konfiguration des Access Point ............Troubleshooting ..................Version 01.08.2007... -
Seite 3: Deutsch
(PoE) Injector (TPE-101i) Data Internet Cable/DSL Cable/DSL 4-Port Firewall Router Workstation with Modem (TW100-BRF114) PCI Adapter (TE100-PCIWN) 100Mbps Hinweis: Der TEW-434APB unterstützt nur PoE-Geräte (Stromversorgung über Ethernet), die dem Standard IEEE 802.3af Modus A (Stifte 1, 2, 3, 6) entsprechen. Deutsch... -
Seite 4: Installation Der Hardware
Hinweis: Suchen Sie nach einem optimalen Einsatzort für den Access Point. Der beste Standort eines Access Points liegt normalerweise im Zentrum Ihres drahtlosen Netzwerks. Verbinden Sie den Computer, über den Sie den TEW-434APB konfigurieren, bitte mit dem gleichen Switch/Hub. 1. Verbinden Sie den Switch/Hub über ein RJ-45-Kabel mit dem LAN-Port des Access Points und schließen Sie dann die... -
Seite 5: Poe-Installation
3. PoE-Installation Nutzung des TEW-434APB mit einem PoE-Switch 1. Verbinden Sie den PoE-Switch (z.B. TPE-S88 von TRENDnet) über ein RJ-45-Kabel mit dem LAN-Port des Access Points und schließen Sie dann die abnehmbare 2dBi-Antenne an. 2. Prüfen Sie, dass die folgenden Anzeigen WLAN und LAN leuchten. - Seite 6 Nutzung des TEW-434APB mit einem TPE-101I 1. Verbinden Sie das Stromkabel mit dem Netzteil. 2. Verbinden Sie das Netzteil mit dem Anschluss DC 48V IN des TPE-101I. Stecken Sie das Stromkabel in eine Steckdose. 3. Verbinden Sie den Umschalter über ein Kat.-5-Kabel mit dem DATA IN-Port des TPE-101I.
-
Seite 7: Konfiguration Des Access Point
4. Konfiguration des Access Point Hinweis: Es ist zu empfehlen, den Access Point von einem verdrahteten Computer aus zu konfigurieren. Bevor Sie den Access Point konfigurieren können, müssen Sie dem Netzwerkadapter Ihres Computers eine statische IP- Adresse im Subnetz 192.168.1.x zuweisen. Die standardmäßige IP-Adresse des Access Points lautet 192.168.1.100. - Seite 8 4. Klicken Sie auf Next (Weiter). 5. Geben Sie ein neues Kennwort für Ihren Access Point ein, bestätigen Sie das Kennwort und klicken Sie dann auf Next (Weiter.) (Wenn Sie kein neues Kennworteingeben, wird das Standardkennwort admin verwendet.) 6. Geben Sie eine SSID für Ihren Access Point ein und klicken Sie dann auf Next (Weiter).
- Seite 9 9. Klicken Sie auf Close (Schließen). Ihre Installation ist beendet! Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen des TEW-434APB finden Sie im Abschnitt „Problembehandlung“ der Bedienungsanleitung auf der beiliegenden CD-ROM oder auf der Website von TRENDnet unter http://www.trendnet.com. Deutsch...
-
Seite 10: Troubleshooting
I typed http://192.168.1.100 in my Internet Browser's Address Bar, but an error message says “The page cannot be displayed.” How can I get into the TEW-434APB's web configuration page? First, check your hardware settings again by following the instructions in section 2. - Seite 11 Make sure the wireless network adapter is configured with the proper SSID. The default SSID of the Access Point is TRENDnet. The TEW-434APB does not power on when I plug the device into a Power- Over-Ethernet switch or splitter. What should I do? First, verify that the PoE device supports IEEE 802.3af protocol.
- Seite 12 Certifications This equipment has been tested and found to comply with FCC and CE Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received. Including interference that may cause undesired operation.
- Seite 13 English/Espanol - 24/7 Francais/Deutsch - 11am-8pm, Monday - Friday MET Product Warranty Registration Please take a moment to register your product online. Go to TRENDnet’s website at http://www.trendnet.com 20675 Manhattan Place Torrance, CA 90501 Copyright ©2007. All Rights Reserved. TRENDnet.
