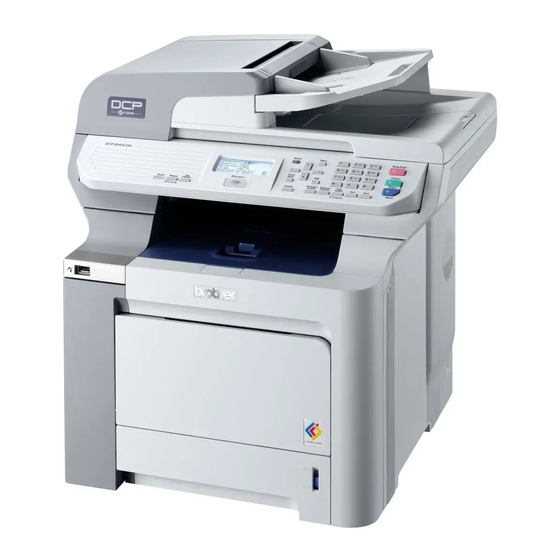

Brother DCP-9045CDN Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Brother Anleitungen
  4. All-in-One-Drucker
  5. DCP-9045CDN
  6. Benutzerhandbuch
Brother DCP-9045CDN Benutzerhandbuch

Brother DCP-9045CDN Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für DCP-9045CDN:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BENUTZERHANDBUCH
DCP-9045CDN
Version A
GER/AUS/SWI-GER
