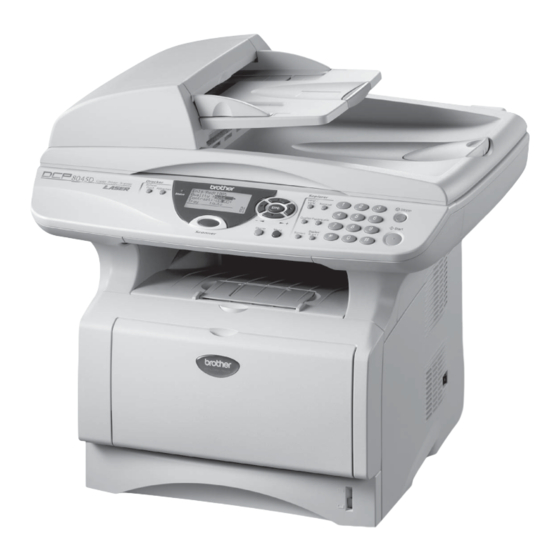

Brother DCP-8045D Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Brother Anleitungen
  4. All-in-One-Drucker
  5. DCP-8045D
  6. Benutzerhandbuch
Brother DCP-8045D Benutzerhandbuch

Brother DCP-8045D Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für DCP-8045D:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch
DCP-8040
DCP-8045D
Version B

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Brother DCP-8045D

Inhaltszusammenfassung für Brother DCP-8045D

  • Seite 1 Benutzerhandbuch DCP-8040 DCP-8045D Version B...

  • Seite 2: Zu Diesem Handbuch

    Der Inhalt des Handbuches und die technischen Daten des Produk- tes können ohne vorherige Ankündigung geändert werden. Die Firma Brother behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien vorzuneh- men. Brother übernimmt keine Haftung bei offensichtlichen Druck- und Satzfehlern.

  • Seite 3: Einführung

    Das Brother DCP-8040/DCP-8045D ist ein komfortables Multifunkti- onsgerät mit Vorlageneinzug und Vorlagenglas, das als Tischkopie- rer, Laserdrucker und Farbscanner verwendet werden kann. Das DCP-8045D ist zusätzlich mit einer Duplexeinheit ausgestattet, mit der Sie das Papier automatisch beidseitig bedrucken und einfach und schnell Broschüren erstellen können.

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Das Gerät sicher verwenden Bewahren Sie diese Hinweise zum Nachschlagen sorgfältig auf. WARNUNG Im Innern des Gerätes befin- Fassen Sie den Netzstecker den sich unter hoher Span- nicht mit nassen oder feuchten nung stehende Elektroden. Händen an, um einen Strom- Schalten Sie daher das DCP schlag zu vermeiden.
  • Seite 5 Fassen Sie nicht an die in der Abbildung unten gezeigte Stelle, um Verletzungen zu vermeiden. WARNUNG Greifen Sie in die Mulden an der linken und rechten Seite des DCP unterhalb des Vorlagenglases, um das Gerät zu transportie- ren. Fassen Sie das Gerät zum Transportieren nicht an der Un- terseite an.
  • Seite 6 Standortwahl Stellen Sie das DCP auf eine ebene und stabile Fläche, wie z. B. ei- nen Schreibtisch. Der Standort sollte vibrations- und erschütterungs- frei sein. In der Nähe sollte sich eine jederzeit leicht zugängliche, geerdete Netzsteckdose befinden. Achten Sie darauf, dass die Raumtemperatur zwischen 10°...

  • Seite 7: Inhaltsverzeichnis

    (Zufuhr 1) einlegen ..........18 Papier oder andere Medien in die manuelle Zufuhr einlegen (DCP-8040) ......21 Papier oder andere Medien in die Multifunktions- zufuhr (MF-Zufuhr) einlegen (DCP-8045D) ..23 Verwenden der automatischen Duplexeinheit zum Kopieren und Drucken (DCP-8045D) ..... 25...
  • Seite 8 Seitenmontage (Duplex/N auf 1) ....... 46 2 oder 4 Seiten auf ein Blatt kopieren (N auf 1 ) ..46 Poster anfertigen ........... 48 Duplex 1 auf 1 (nur DCP-8045D) ......49 Duplex 2 auf 1 und Duplex 4 auf 1 (nur DCP-8045D) ..........51 Kopieren - Grundeinstellungen ..........
  • Seite 9 Dokumentenstau ............62 Dokumentenstau oben im Einzug ......62 Dokumentenstau im Innern des Einzugs ....62 Papierstau beheben ..........63 Papierstau in der Duplexzufuhr (nur DCP-8045D) . 67 Probleme und Abhilfe ..........69 Druckqualität steigern ..........72 Verpacken des DCP für einen Transport ...............
  • Seite 10 C. Sonderzubehör ................91 Speichererweiterung ............91 DIM-Modul installieren ..........92 MFC/DCP-Server (NC-9100h) ......... 95 Drucken im Netz ............ 95 Scannen im Netz ............ 95 Verwaltungssoftware ..........95 MFC/DCP-Server installieren ........95 Bevor Sie mit der Installation beginnen ...... 96 Schritt 1: Hardware-Installation ........

  • Seite 11: Teil I Allgemeines

    Teil I Allgemeines Bedienungselemente und ihre Funktionen Papier und Druckmedien Geräteeinstellungen TEIL I ALLGEMEINES 1...

  • Seite 12: Bedienungselemente Und Ihre Funktionen

    Bedienungselemente und ihre Funktionen Zur Verwendung dieses Handbuches Nehmen Sie sich ein wenig Zeit, und lesen Sie dieses Benutzer- handbuch aufmerksam durch, um alle Funktionen des Gerätes opti- mal nutzen zu können. Auffinden von Informationen Schlagen Sie im Inhaltsverzeichnis nach. Das Handbuch ist thema- tisch gegliedert, so dass Sie Informationen zu einem bestimmten Themenbereich schnell finden werden.
  • Seite 13 Warnungen und Vorsichtsmaßnahmen zur Vermeidung von Verletzungen und Gefahren sowie Beschädigungen am DCP. Vorsichtsmaßnahmen, die beachtet werden müssen, um Schä- den am DCP zu vermeiden. Hinweise wie auf eine bestimmte Situation reagiert werden soll- te und Tipps zur beschriebenen Funktion. Falsche Einstellungen, Geräte und Funktionen, die nicht kom- patibel mit dem DCP sind und daher nicht verwendet werden können.

  • Seite 14: Bedienungselemente Und Ihre Funktionen

    10 Vordere Abdeckung 11 Papierkassette (Zufuhr 1) Name Beschreibung DCP-8040: Manuelle Zufuhr Legen Sie hier Papier ein. DCP-8045D: Multifunktionszufuhr Taste zum Öffnen der vorderen Drücken Sie diese Taste zum Öffnen Abdeckung der vorderen Abdeckung. Papierablage (Druckseite unten) Klappen Sie diese aus, damit die mit Verlängerung...
  • Seite 15 Vorlagenglas- Öffnen Sie diese Abdeckung, um das Abdeckung Dokument auf das Vorlagenglas zu legen. Funktionstastenfeld Funktionstasten und LC-Display hel- fen beim Einstellen und Verwenden von Funktionen. Netzschalter Zum Ein- und Ausschalten des DCP. Vordere Abdeckung Öffnen Sie diese Abdeckung zum Wechseln des Toners oder der Trom- meleinheit.

  • Seite 16: Rückansicht

    14 Netzkabelanschluss 17 USB-Anschluss 13 Duplexzufuhr (nur DCP-8045D) 18 Paralleler Anschluss 12 DX-Hebel zum Einstellen der Papiergröße für den Duplexdruck (nur DCP-8045D) Name Beschreibung DX-Hebel zum Einstellen Zum Einstellen der Papiergröße für den Du- der Papiergröße für den plexdruck. Duplexdruck (nur...

  • Seite 17: Innenansicht (Vorlagenglas-Abdeckung Offen)

    Innenansicht (Vorlagenglas-Abdeckung offen) 22 Vorlagenglas- abdeckung 23 Weiße Folie 21 Scanner - Verriegelungshebel 20 Glasstreifen 19 Markierung zum Zentrieren des Dokumen- 24 Vorlagenglas Name Beschreibung Markierung zum Zen- Verwenden Sie diese Markierung, um das Doku- trieren des Dokumen- ment auf dem Vorlagenglas zu zentrieren. Glasstreifen Dieser wird zum Einlesen des Dokumentes bei Verwendung des Vorlageneinzuges benutzt.

  • Seite 18: Tasten Und Ihre Funktionen

    Tasten und ihre Funktionen Die Funktionstastenfelder des DCP-8040 und DCP-8045D unter- scheiden sich nur geringfügig. Druckertasten: Navigationstasten: Sicherer Druck Menü Zum Ausdrucken vertraulicher Do- Ruft das Funktionsmenü zum Ein- kumente im Speicher nach Eingabe stellen von Funktionen auf. eines vierstelligen Kennwortes.
  • Seite 19 Duplex/N auf 1 (DCP-8045D) Kopiertasten Zum beidseitigen Bedrucken des (Temporäre Einstellungen): Papiers beim Kopieren, zum Kopie- Vergr./Verkl. ren von 2 oder 4 Seiten auf ein Blatt Zum Vergrößern und Verkleinern und zum Erstellen eines Posters. beim Kopieren. Zifferntasten Kontrast Mit den Zifferntasten wird die ge- Zum Anfertigen einer helleren bzw.

  • Seite 20: Status-Led

    Status-LED Status -LED blinkt oder ändert ihre Farbe je nach dem aktuellen DCP-Status. Die folgenden Symbole werden in diesem Kapitel zur Darstellung der Status -LED verwendet. LED-Status LED ist aus. LED leuchtet. Grün Gelb LED blinkt. Grün Gelb DCP-Status Beschreibung Energiesparen Der Netzschalter ist aus oder einer der Energie- sparmodi ist aktiv.
  • Seite 21 Wenn dadurch der Fehler nicht behoben ist und nach Einschalten des DCP der gleiche Fehler angezeigt wird, wenden Sie sich bitte an den Brother Vertriebspartner, bei dem Sie das DCP gekauft haben. Vordere Abdeckung Die vordere Abdeckung ist offen. Schließen Sie...

  • Seite 22: Vorlagen Zum Kopieren Oder Scannen Einlegen

    Vorlagen zum Kopieren oder Scannen einlegen Zum Kopieren oder Scannen können die Vorlagen über das Vorla- genglas oder über den automatischen Vorlageneinzug eingelesen werden. Der Vorlageneinzug eignet sich besonders zum Einlesen von mehrseitigen Dokumenten, das Vorlagenglas zum Einlesen von Seiten aus Büchern oder von kleinen Dokumenten wie z. B. Zei- tungsausschnitten.
  • Seite 23 Wenn Sie mehrere Seiten einlegen, fächern Sie diese gut auf. Legen Sie die Seiten dann - wie in der Abbildung gezeigt - leicht versetzt in den Vorlageneinzug ein. Vorlage mit einzule- Leicht versetzt einlegen sender Seite nach oben Vorlagenstopper Richten Sie die Papierführungen entsprechend der Dokumen- tenbreite aus.

  • Seite 24: Vorlagenglas Verwenden

    Vorlagenglas verwenden Verwenden Sie das Vorlagenglas, um gebundene Dokumente wie z. B. Seiten eines Buches, Broschüren oder kleine Dokumente wie Zei- tungsaussschnitte zu kopieren oder zu scannen. Sie können auch mehrere Kopien über das Vorlagenglas anfertigen, zum Sortieren mehrseitiger Kopien muss jedoch der Vorlageneinzug verwendet werden.

  • Seite 25: Papier Und Druckmedien

    Verwendbare Papiersorten und Druck- medien Papiersorten und Papiergrößen Das DCP kann Papier aus der Standard-Papierkassette (Zufuhr 1), aus der manuellen Zufuhr (nur DCP-8040) bzw. der Multifunktions- zufuhr (nur DCP-8045D) oder aus der optionalen Papierkassette (Zufuhr 2) einziehen. Zufuhr Modellname Papierkassette (Zufuhr 1)

  • Seite 26: Hinweise Zur Auswahl Des Papiers

    Falls bei Verwendung von Spezialpapier Probleme beim Papier- einzug auftreten sollten, versuchen Sie das Papier über die ma- nuelle Zufuhr (DCP-8040) oder die Multifunktionszufuhr (DCP-8045D) einzuziehen. Recycling-Papier kann mit dem DCP verwendet werden. Fassungsvermögen der Papierzuführungen Papiergröße...

  • Seite 27: Paperspezifikationen Für Die Einzelnen Papierzuführungen

    Paperspezifikationen für die einzelnen Papierzuführungen Modell DCP-8040 DCP-8045D Papier- Multi- nicht vorhanden Normalpapier, Briefpapier sorten funktions- (dickeres Papier), Recyc- zufuhr ling-Papier, Umschläge* Etiketten* und Folien* Manuelle Normalpapier, Briefpapier nicht vorhanden Zufuhr (dickeres Papier), Recyc- ling-Papier, Umschläge, Etiketten und Folien Papier-...

  • Seite 28: Papier Einlegen

    Papier einlegen Papier oder andere Medien in die Papierkassette (Zufuhr 1) einlegen Ziehen Sie die Papierkassette ganz aus dem DCP heraus. Verstellen Sie die Papierführungen in der Kassette entspre- chend der Länge und Breite des Papiers. Halten Sie dazu den Hebel zum Lösen der Papierführung gedrückt und verschieben Sie die Führungen entsprechend der Größe des Papiers.
  • Seite 29 Taste zum Lösen der Universalführung Fächern Sie den Papierstapel gut auf, damit das Papier leicht eingezogen werden kann und Papierstaus vermieden werden. Legen Sie Papier in die Kassette ein. Vergewissern Sie sich, dass das Papier flach in der Kassette liegt und die Markierung für die maximale Stapelhöhe nicht überschritten wird.
  • Seite 30 Schieben Sie die Kassette wieder ganz in das DCP ein und klappen Sie die Papierablage aus, bevor Sie das DCP verwen- den. Papierablage mit Verlängerung Beachten Sie die folgenden Hinweise zum Einlegen des Pa- piers: Die zu bedruckende Seite des Papiers muss nach unten zei- gen.

  • Seite 31: Papier Oder Andere Medien In Die Manuelle Zufuhr Einlegen (Dcp-8040)

    Papier oder andere Medien in die manuelle Zufuhr einle- gen (DCP-8040) Zum Bedrucken von Umschlägen und Etiketten sollten Sie die manuelle Zufuhr verwenden. Öffnen Sie die manuelle Zufuhr. Verschieben Sie die Papierfüh- rungen entsprechend der Breite des Papiers. Schieben Sie das Papier mit beiden Händen gerade, mit der Oberkante zuerst in die manuelle Zufuhr ein, bis die Oberkante die Papiereinzugsrollen berührt.
  • Seite 32 Beachten Sie die folgenden Hinweise zum Einlegen des Pa- piers in die manuelle Zufuhr: Die zu bedruckende Seite des Papiers muss nach oben zei- gen. Legen Sie das Papier mit der Oberkante zuerst ein und schieben Sie es vorsichtig bis zum Anschlag vor. Achten Sie darauf, dass die Papierführungen richtig einge- stellt sind und das Papier gerade eingelegt ist.

  • Seite 33: Papier Oder Andere Medien In Die Multifunktionszufuhr (Mf-Zufuhr) Einlegen (Dcp-8045D)

    Papier oder andere Medien in die Multifunktionszufuhr (MF-Zufuhr) einlegen (DCP-8045D) Zum Bedrucken von Umschlägen oder Etiketten sollten Sie nur die Multifunktionszufuhr verwenden. Klappen Sie die Multifunktionszufuhr vorsichtig auf. Ziehen Sie die Papierstütze der Multifunktionszufuhr heraus und klappen Sie die Verlängerung aus.
  • Seite 34 Halten Sie den Hebel zum Lösen der Papierführungen gedrückt und verschieben Sie die Führungen entsprechend der Breite des Papiers. Achten Sie darauf, dass die Papierführungen richtig einge- stellt sind und das Papier gerade eingelegt ist. Wenn das Papier nicht richtig in die Multifunktionszufuhr eingelegt ist, wird eventuell schief auf das Papier gedruckt oder es kann ein Papierstau entstehen.

  • Seite 35: Verwenden Der Automatischen Duplexeinheit Zum Kopieren Und Drucken (Dcp-8045D)

    Verwenden der automatischen Duplexeinheit zum Kopieren und Drucken (DCP-8045D) Mit der automatischen Duplexeinheit des DCP-8045D können Sie beim Kopieren und Drucken das Papier beidseitig bedrucken. Dazu muss der Duplexhebel auf die Größe des verwendeten Papiers ein- gestellt werden. Der Duplexdruck kann für A4-, Letter- oder Legal-Papier verwendet werden (siehe Duplex/N auf 1 auf Seite 44 und Beidseitiger Druck (Duplexdruck) auf Seite 4 im Software-Handbuch auf der CD-ROM).

  • Seite 36: Geräteeinstellungen

    EING. Wählen Sie mit oder Einstellung Dünnes Papier, Normal, Dickes Papier, Di- ckeres Papier oder Folie. Eing. Drücken Sie Stopp Drücken Sie DCP-8045D Menü Drücken Sie , um die 11.Papiersorte Papiereinstellung für die MF-Zuf. 1.MF-Zuf. 2.Zufuhr 1 — oder —...

  • Seite 37: Papierformat

    Eing. Drücken Sie Stopp Drücken Sie Sie können Folie nur wählen, wenn in Menü als Papier- format A4, Letter oder Legal eingestellt ist. Papierformat Zum Kopieren können 8 verschiedene Papierformate verwendet werden: A4, Letter, Legal, Executive, A5, A6, B5 und B6. Wenn Sie ein anderes Papierformat einlegen, müssen Sie die Pa- pierformateinstellung wieder ändern, damit das DCP beim Kopieren richtig verkleinern kann.

  • Seite 38: Signalton

    Signalton Der Signalton ist zu hören, wenn Sie eine Taste drücken oder ein Fehler auftritt. Er kann auf Leise, Normal oder Laut eingestellt oder ganz ausgeschaltet werden (Aus). Werkseitig ist der Signalton auf Normal gestellt. Menü Drücken Sie 13.Signalton Normal Wählen Sie mit oder Laut...

  • Seite 39: Sicherer Druck

    Menü Drücken Sie Geben Sie mit den Zifferntasten die gewünschte Abschaltzeit (00 bis 99) ein. Eing. Drücken Sie Stopp Drücken Sie Um den Energiesparmodus ganz auszuschalten, drücken Sicherer Druck Abbrechen Sie die Tasten in Schritt 2 gleichzeitig. Das DCP schaltet dann nicht mehr zum Ener- giesparmodus um.

  • Seite 40: Papierzufuhr Zum Kopieren Wählen

    Bitte beachten Sie, dass das regelmäßige Ausschalten der Scanner-Lampe die Lebensdauer der Lampe reduziert. Manche Anwender ziehen es vor, vor Verlassen des Büros die Scan- ner-Lampe auszuschalten. Dies ist für den normalen, täglichen Betrieb des DCP nicht notwendig. Papierzufuhr zum Kopieren wählen Papierzufuhr zum Kopieren für DCP-8040 mit optionaler Zufuhr 2 Wenn ihr DCP-8040 nicht mit einer optionalen Papierkassette...

  • Seite 41: Papierzufuhr Zum Kopieren Für Dcp-8045D

    Papierzufuhr zum Kopieren für DCP-8045D Ohne optionale Zufuhr 2: Wenn „Auto“ gewählt ist, wird das Papier zuerst aus der oberen Kas- sette (Zufuhr 1) eingezogen und wenn diese leer ist, aus der MF-Zu- fuhr. Mit optionaler Zufuhr 2: Wenn „Auto“ gewählt ist, wird das Papier zuerst aus der oberen Kas- sette (Zufuhr 1) eingezogen.

  • Seite 42: Lcd-Kontrast Einstellen

    Sie können eine Konfigurationsliste mit den aktuellen Funktionsein- stellungen ausdrucken lassen. Menü DCP-8040: Drücken Sie — oder — wenn die optionale Papierkassette installiert ist (Zufuhr 2), Menü drücken Sie Menü DCP-8045D: Drücken Sie Start Drücken Sie 32 TEIL I ALLGEMEINES - KAPITEL 3...

  • Seite 43: Teil Ii Tischkopierer

    Teil II Tischkopierer Kopieren TEIL II TISCHKOPIERER 33...

  • Seite 44: Kopieren

    Sortiert N auf 1 Dup- (DCP-8040) oder lex/N auf 1 (DCP-8045D) verschiedene Kopiereinstellungen vornehmen. Diese Einstellungen sind temporäre Einstellungen. Das DCP wech- selt 1 Minute nach dem nächsten Kopiervorgang automatisch wieder zu den Grundeinstellungen. Falls Sie die temporären Einstellungen zum Kopieren eines weiteren Dokumentes verwenden möchten, starten Sie den nächsten Kopiervorgang vor Ablauf einer Minute.

  • Seite 45: Einzelne Kopie Mit Vorlageneinzug Anfertigen

    Kopiertasten für temporäre Ein- stellungen Einzelne Kopie mit Vorlageneinzug anfertigen Legen Sie das Dokument mit der zu kopierenden Seite nach oben in den Vorlageneinzug (siehe Vorlagen zum Kopieren oder Scannen einlegen auf Seite 12). Start Drücken Sie Ziehen Sie während des Kopiervorganges nicht am Papier. Um den Kopiervorgang abzubrechen und das Dokument im Stopp Vorlageneinzug freizugeben, drücken Sie...

  • Seite 46: Einmal Oder Mehrmals Vom Vorlagenglas Kopieren

    Einmal oder mehrmals vom Vorlagenglas kopieren Sie können über das Vorlagenglas ein Dokument Seite für Seite ein- mal oder mehrmals kopieren. Mit den Kopiertasten können Sie ver- schiedene temporäre Kopiereinstellungen vornehmen (siehe Temporäre Einstellungen für die nächste Kopie auf Seite 34). Klappen Sie die Vorlagenglas-Abdeckung auf.

  • Seite 47: Speicher-Voll-Meldung

    Speicher-voll-Meldung Falls die Speicher voll-Meldung er- Speicher voll Stopp, scheint, drücken Sie um die Kopie:START dr. Start Funktion abzubrechen, oder , um Abbrechen:STOPP bereits eingelesene Seiten zu kopieren. Sie müssen dann Speicherkapazitäten schaffen, indem Sie z. B. vom PC gesendete sichere Daten ausdru- cken oder löschen (siehe Sicherer Druck (Secure) auf Seite 17 im Software-Handbuch auf der CD-ROM).

  • Seite 48: Kopiertasten Verwenden (Temporäre Einstellungen)

    Kopiertasten verwenden (temporäre Einstellungen) Mit den Kopiertasten können Sie verschiedene Kopieroptionen für die nächste Kopie einstellen. Kopiertasten für tem- poräre Einstellungen Es können verschiedene Kombinationen von Einstellungen gewählt werden. Das große LC-Display zeigt die aktuellen Kopiereinstellun- gen an. Vgr/Vkl :100% N auf 1 Qualität:Auto Kontrast:-...

  • Seite 49: Vergrößern/Verkleinern

    Vergrößern/Verkleinern Die folgenden Vergrößerungs-/Verkleinerungsstufen können ge- wählt werden. Die Einstellung Benutz.(25-400%)ermöglicht die Eingabe eines Wertes von 25-400% in 1%-Schritten. Automatische Verkleinerung auf das eingestellte Papierformat Der Vorlageneinzug des DCP ist mit einem Sensor ausgestattet, der die Größe des eingelegten Dokumentes erkennt. Wenn Sie ein Do- kument in den Vorlageneinzug einlegen und dann die Einstellung Auto wählen, ermittelt das DCP die Größe des Dokumentes und verkleinert es automatisch so, dass es auf das für die Papierkassette...
  • Seite 50 Legen Sie das Dokument mit der zu kopierenden Seite nach oben in den Vorlageneinzug oder mit der zu kopierenden Seite nach unten auf das Vorlagenglas. Geben Sie über die Zifferntasten die gewünschte Kopienanzahl (bis zu 99) ein. Vergr./Verkl. Drücken Sie Vgr/Vkl :100% Qualität:Auto Drücken Sie noch einmal...

  • Seite 51: Qualität (Vorlagenart)

    Qualität (Vorlagenart) Sie können die Kopierqualität entsprechend der zu kopierenden Vor- lage einstellen. Die werkseitige Einstellung ist Auto. Sie kann für Vorlagen verwendet werden, die sowohl Text als auch Fotos enthal- ten. Verwenden Sie die Einstellung Text zum Kopieren von Textdo- kumenten, Foto für das Kopieren von Fotos.

  • Seite 52: Drücken Sie Kontrast

    Kontrast Sie können den Kontrast wie folgt erhöhen oder verringern, um eine hellere oder dunklere Kopie zu erhalten. Legen Sie das Dokument mit der zu kopierenden Seite nach oben in den Vorlageneinzug oder mit der zu kopierenden Seite nach unten auf das Vorlagenglas. Geben Sie über die Zifferntasten die gewünschte Kopienanzahl (bis zu 99) ein.

  • Seite 53: Papierquelle Wählen

    Sie eine der Kopiertasten, um weitere Einstellungen zu wählen. DCP-8040 mit optionaler Papierkassette (Zufuhr 2) Auto Drücken Sie Papierquelle #1 (XXX)* #2 (XXX)* DCP-8045D mit optionaler Papierkassette (Zufuhr 2) Auto Drücken Sie Papierquelle #1 (XXX)* #2 (XXX)* MF-Zuf. * Anstelle von XXX wird das in Menü...

  • Seite 54: Duplex/N Auf 1

    Einstellung Dokument Ausdruck menü N auf 1 2 auf 1 (H) Drücken Sie — Duplex/N auf 1 (DCP-8045D) 2 auf 1 (Q) N auf 1 (DCP-8040) 4 auf 1 (H) 4 auf 1 (Q) Duplex 1 auf 1 For- —...
  • Seite 55 Kopiertaste Menü Einstellung Dokument Ausdruck menü Duplex 2 auf 1 Format Drücken Sie — Hoch 1 Duplex/N auf 1 (DCP-8045D) (DCP-8045D) Format N auf 1 Hoch 2 (DCP-8040) Format Quer 1 Format Quer 2 Duplex 4 auf 1 Format —...

  • Seite 56: Seitenmontage (Duplex/N Auf 1)

    Geben Sie über die Zifferntasten die gewünschte Kopienanzahl (bis zu 99) ein. N auf 1 Duplex/N auf 1 Drücken Sie (DCP-8040) bzw. (DCP-8045D). die Einstellung N auf 1. Wählen Sie mit oder Eing. Drücken Sie die Einstellung 2 auf 1 (H), Wählen Sie mit...

  • Seite 57: Für Die Funktionen 2 Auf 1 (H), 2 Auf 1 (Q), 4 Auf

    Sie können die Funktionen N auf 1 und Duplex auch kombi- nieren (siehe Duplex 2 auf 1 und Duplex 4 auf 1 (nur DCP-8045D) auf Seite 51). Für die Funktionen 2 auf 1 (H), 2 auf 1 (Q), 4 auf 1 (H) und 4 auf 1 (Q) können die Vergrößern/Verklei-...

  • Seite 58: Poster Anfertigen

    Legen Sie das Dokument mit der zu kopierenden Seite nach unten auf das Vorlagenglas. N auf 1 Duplex/N auf 1 Drücken Sie (DCP-8040) bzw. (DCP-8045D) und wählen Sie mit oder die Anzeige Poster. Eing. Drücken Sie Start Drücken Sie...

  • Seite 59: Duplex 1 Auf 1 (Nur Dcp-8045D)

    Duplex 1 auf 1 (nur DCP-8045D) Beidseitige Kopie von mehreren einseitig bedruckten Vorlagen anfertigen Legen Sie das Dokument mit den zu kopierenden Seite nach oben in den Vorlageneinzug oder legen Sie die erste Seite des Dokuments mit der zu kopierenden Seite nach unten auf das Vorlagenglas.
  • Seite 60 Legen Sie die nächste Seite auf Kopie V.-glas: Nächste Seite? das Vorlagenglas und drücken Sie 1.Ja (für Ja), um diese Seite dann 2.Nein einzulesen. dann EING. Wiederholen Sie Schritt 7 für alle folgenden Seiten. Nachdem alle Seiten eingelesen wurden, drücken Sie (für Nein), um den Ausdruck der Kopien zu starten.

  • Seite 61: Duplex 2 Auf 1 Und Duplex 4 Auf 1 (Nur Dcp-8045D)

    Duplex 2 auf 1 und Duplex 4 auf 1 (nur DCP-8045D) Legen Sie das Dokument mit der zu kopierenden Seite nach oben in den Vorlageneinzug oder mit der zu kopierenden Seite nach unten auf das Vorlagenglas. Geben Sie über die Zifferntasten die gewünschte Kopienanzahl (bis zu 99) ein.

  • Seite 62: Kopieren - Grundeinstellungen

    Kopieren - Grundeinstellungen Sie können die Grundeinstellung der Qualität und des Kontrastes än- dern. Diese Einstellungen sind für alle Kopien wirksam, bis sie wie- der im Menü geändert werden. Menü Funktionen Mögiche Werkseitige Einstellungen Einstellungen 1.Qualität Text Auto — Foto Auto 2.Kontrast —...

  • Seite 63: Anhang

    Anhang A Wichtige Informationen B Wartung und Pflege C Sonderzubehör D Menü und Funktionen E Fachbegriffe F Technische Daten ANHANG 53...

  • Seite 64: Wichtige Informationen

    Wichtige Informationen IEC 60825 Das DCP ist ein Laserprodukt der Klasse 1 gemäß den IEC 60825 Spezifikationen. In Ländern, in denen es erforderlich ist, ist der fol- gende Aufkleber auf dem DCP befestigt: CLASS 1 LASER PRODUCT APPAREIL À LASER DE CLASSE 1 LASER KLASSE 1 PRODUKT Das DCP ist mit einer Laserdiode der Klasse 3B ausgestattet, die in der Scanner-Einheit unsichtbare Laserstrahlen ausgibt.

  • Seite 65: Dcp Vom Stromnetz Trennen

    Herstellung und Verbreitung energiesparender Bürogeräte zu för- dern. TAR ® Als Partner des Internationalen E Programms bestätigt NERGY Brother Industries, Ltd., dass dieses Produkt den internationalen TAR ® -Richtlinien für Energiesparen entspricht. NERGY Funkentstörung Dieses Produkt entspricht den Richtlinien EN55022 (CISPR- Publikation 22)/Klasse B.

  • Seite 66: Sicherheitshinweise

    Das DCP darf nur an ein Stromnetz angeschlossen werden, das den auf dem Aufkleber angegebenen technischen Daten ent- spricht. Wenden Sie sich an Ihren Brother Vertriebspartner oder einen Elektriker, falls Sie sich nicht sicher sind, ob ihr Netzan- schluss geeignet ist.
  • Seite 67 Reparaturen notwendig sein, wenden Sie sich bitte an den Brot- her-Vertriebspartner, bei dem Sie das DCP gekauft haben. Unter den folgenden Umständen sollten Sie den Netzstecker ziehen und sich an Ihren Brother-Vertriebspartner wenden: Wenn das Netzkabel durchgescheuert bzw. beschädigt oder der Netzstecker defekt ist.

  • Seite 68: Warenzeichen

    Warenzeichen Das Brother Logo ist ein eingetragenes Warenzeichen von Brother Industries, Ltd. Brother ist ein eingetragenes Warenzeichen von Brother Industries, Ltd. © Copyright 2004 Brother Industries, Ltd. Alle Rechte vorbehalten. Windows, Microsoft und Windows NT sind eingetragene Warenzei- chen von Microsoft in den USA und anderen Staaten.

  • Seite 69: Wartung Und Pflege

    DCP ist offen. Seite 65). Gerätefehler Ein mechanisches Problem am DCP. Ziehen Sie den Netzstecker und wenden Sie sich an Ihren Brother Vertriebspartner. Hinten offen Die Papierausgabe an der Rückseite des Schließen Sie die Papierausgabe. DCP ist geöffnet.
  • Seite 70 Siehe Papierstau beheben auf Seite Das Papier hat sich im DCP gestaut. 63 und Papierstau in der Duplexzu- fuhr (nur DCP-8045D) auf Seite 67 Papier prüfen Es ist kein Papier in die MF-Zufuhr eingelegt. Legen Sie Papier ein (siehe Papier...
  • Seite 71 Fehlermeldungen Fehler- Mögliche Ursache Mögliche Abhilfe meldung Toner leer Die Tonerkassette ist leer oder es ist keine Setzen Sie eine (neue) Tonerkas- Tonerkassette eingelegt. sette ein, um weiterdrucken zu kön- nen (siehe Tonerkassette wechseln auf Seite 82). Trommel Sie sollten nun eine Trommel vorrätig haben. Bestellen Sie ggf.

  • Seite 72: Dokumentenstau

    Dokumentenstau Dokumentenstau oben im Einzug Nehmen Sie das gesam- te, nicht gestaute Papier aus dem Vorlagenein- zug. Öffnen Sie die Abde- ckung des Vorlagenein- zugs. Ziehen Sie das gestaute Dokument nach links heraus. Schließen Sie wieder die Abdeckung des Vorlageneinzugs. Stopp Drücken Sie Dokumentenstau im Innern des Einzugs...

  • Seite 73: Papierstau Beheben

    Papierstau beheben WARNUNG Beim Betrieb des DCP werden Teile im Innern sehr heiß. Des- halb sollten Sie nach dem Öffnen der vorderen Abdeckung und der Papierausgabe an der Rückseite des DCP die in den Abbil- dungen grau schattierten Teile nicht berühren. Schalten Sie das DCP aus und ziehen Sie den Netzstecker bevor Sie einen Papierstau beseitigen.
  • Seite 74 Schalten Sie das DCP aus und ziehen Sie den Netzstecker. Ziehen Sie die Papierkassette ganz aus dem DCP heraus. Ziehen Sie das gestaute Papier aus dem DCP heraus. Drücken Sie die Taste zum Öffnen der vorderen Abdeckung und klappen Sie die Abdeckung ganz auf. Nehmen Sie die Trommeleinheit heraus.
  • Seite 75 WARNUNG Berühren Sie die in der Abbildung gezeigten Elektroden nicht, um Schäden am DCP durch statische Aufladung zu vermeiden. Öffnen Sie die Papierausgabe an der Rückseite des DCP. Zie- hen Sie das Papier aus der Fixiereinheit heraus. Wenn nun der Papierstau behoben ist, lesen Sie bei Schritt 9 weiter.
  • Seite 76 WARNUNG Beim Betrieb des Gerätes werden Teile im Innern sehr heiß. Lassen Sie das DCP abkühlen, bevor Sie Teile im Innern des Gerätes anfas- sen. Heiß Rückansicht Öffnen Sie die Papierstauabdeckung an der Rückseite des DCP indem Sie wie unten gezeigt mit dem Finger in die große vier- eckige Aussparung in der schwarzen Abdeckung greifen und die Abdeckung nach links und dann nach vorne ziehen.

  • Seite 77: Papierstau In Der Duplexzufuhr (Nur Dcp-8045D)

    Schließen Sie die vordere Abdeckung. Schließen Sie den Netzstecker an und schalten Sie das DCP wieder ein. Papierstau in der Duplexzufuhr (nur DCP-8045D) Schalten Sie das DCP aus und ziehen Sie den Netzstecker. Ziehen Sie die Duplexzufuhr und die Papierkassette aus dem DCP heraus.
  • Seite 78 Wenn der Duplexhebel für die Papiergröße nicht richtig ein- gestellt ist, kann ein Papierstau entstehen oder der Aus- druck auf dem Papier nicht richtig positioniert sein (siehe Verwenden der automatischen Duplexeinheit zum Kopieren und Drucken (DCP-8045D) auf Seite 25). 68 ANHANG B...

  • Seite 79: Probleme Und Abhilfe

    Stellen Sie den oberen/unteren Rand im Anwen- dungsprogramm entsprechend ein. Scanner-Probleme Beim Scannen wird ein Vergewissern Sie sich, dass der Brother TWAIN-Treiber gewählt ist. In ® TWAIN-Fehler angezeigt PaperPort klicken Sie dazu im Menü „Datei“ auf „Scannen“ und wählen Sie dann den Brother TWAIN-Treiber aus.
  • Seite 80 ATM-Fonts fehlen Zeichen im Einstellungen, dann Drucker. Wählen Sie dann die Druckereigen- Ausdruck oder Zeichen wer- schaften des Druckers Brother DCP-8040 bzw. DCP-8045D (USB). den falsch ausgedruckt Klicken Sie dann in der Registerkarte „Details“ auf „Spool-Einstellun- gen“ und wählen Sie „RAW“ als „Datenformat“ aus.
  • Seite 81 Problem Mögliche Abhilfe Papierhandhabung (Fortsetzung) Welches Papier bzw. welche Sie können Normalpapier, Umschläge, Folien und Etikettenblätter, die Druckmedien können verwen- speziell für Laserdrucker entwickelt wurden, verwenden (siehe Ver- det werden? wendbare Papiersorten und Druckmedien auf Seite 15). Wie kann ein Papierstau beho- Siehe Papierstau beheben auf Seite 63.

  • Seite 82: Druckqualität Steigern

    Druckqualität steigern Beispiele für schlechte Empfehlung Druckqualität Überprüfen Sie die Betriebsbedingungen des DCP. Zu hohe Luftfeuch- tigkeit, hohe Temperaturen usw. können zu blassen Bereichen im Aus- ABCDEFGH CDEF druck führen (siehe Standortwahl auf Seite iv). abcdefghijk defg A B C D —...
  • Seite 83 Beispiele für schlechte Empfehlung Druckqualität Wenn das Problem nach einigen Ausdrucken nicht behoben ist, befin- det sich eventuell etwas Etikettenkleber oder Staub auf der Trommel- oberfläche. 94 mm 94 mm Reinigen Sie die Trommel wie folgt: Weiße Flecken in schwar- 1.
  • Seite 84 Druckbereich reinigen auf Seite 80). Die Fixiereinheit ist eventuell verschmutzt. Wenden Sie sich an den Brother Vertriebspartner, bei dem Sie das Gerät gekauft haben. Dieses Problem kann eventuell durch Reinigen des Scannerfensters mit einem weichen Tuch behoben werden (siehe Druckbereich reinigen auf ABCDEFGH Seite 80).
  • Seite 85 Beispiele für schlechte Empfehlung Druckqualität Vergewissern Sie sich, dass das Papier bzw. das Druckmedium richtig eingelegt ist und dass die Papierführungen in der Papierkassette nicht F G H A B C D E h ij k a b c d e fg zu eng oder zu weit eingestellt sind, sondern locker am Papierstapel an- A B C D liegen (siehe Installationsanleitung).

  • Seite 86: Verpacken Des Dcp Für Einen Transport

    Verpacken des DCP für einen Transport Zum Transport des Gerätes sollten Sie es wieder mit dem Original- material, in dem es geliefert wurde, verpacken. Wenn das Gerät nicht richtig verpackt wird, erlischt der Garantieanspruch. Schalten Sie das DCP mit dem Netzschalter aus. Ziehen Sie den Netzstecker ab.
  • Seite 87 Nehmen Sie die Trommeleinheit aus dem Gerät heraus. Lassen Sie die Tonerkassette in der Trommeleinheit. Legen Sie die Trommeleinheit inklusi- ve der Tonerkassette in den Plastik- beutel und verschließen Sie ihn gut. Schließen Sie die vordere Abdeckung. Klappen Sie die Papier- ablage des Ausgabefaches ein.
  • Seite 88 Packen Sie die Trommeleinheit inklusive Tonerkassette, Netz- kabel, Vorlagenstütze, die mitgelieferten CD-ROMs und Doku- mentationen wie unten gezeigt in den Karton: Schließen Sie den Karton und kleben Sie ihn zu. 78 ANHANG B...

  • Seite 89: Regelmäßige Reinigung

    Regelmäßige Reinigung Scanner reinigen Schalten Sie das DCP mit dem Netzschalter aus und ziehen Sie den Netzstecker. Öffnen Sie die Vorlagenglas-Abdeckung. Reinigen Sie das Vorlagenglas und die weiße Folie mit einem fusselfreien, leicht mit Isopropylalkohol angefeuchteten Tuch. Weiße Folie Glasstreifen Vorlagenglas- Abdeckung Weiße Folie...

  • Seite 90: Druckbereich Reinigen

    Druckbereich reinigen Vorsicht Verwenden Sie keinen Isopropyl-Alkohol zum Reinigen des Funktionstastenfeldes. Es könnte dadurch reißen. Verwenden Sie keinen Isopropyl-Alkohol zum Reinigen des Scanner-Fensters. Berühren Sie das Scanner-Fenster nicht mit den Fingern. Gehen Sie vorsichtig mit der Trommeleinheit um. Falls Toner auf Ihre Hände oder Kleidung gelangt, sollten Sie ihn sofort mit kal- tem Wasser entfernen.

  • Seite 91: Trommeleinheit Reinigen

    Scanner-Fenster Trommeleinheit reinigen Sie sollten die Trommeleinheit auf ein altes Tuch oder ein großes Stück Papier legen, damit die Arbeitsfläche nicht durch Tonerreste aus der Trommeleinheit verschmutzt wird. Reinigen Sie den Koronadraht im Innern der Trommel, indem Sie den blauen Schieber mehrmals vorsichtig ganz nach rechts und links schieben.

  • Seite 92: Tonerkassette

    Tonerkassette Für das DCP sind zwei verschiedene Brother Tonerkassetten erhält- lich: eine Standardkassette (TN-3030) für 3.500 Seiten und eine Jumbokassette (TN-3060) für 6.700 Seiten (beim Bedrucken von A4-/Letter-Papier mit 5 % Deckung). Das DCP wird mit einer Stan- dard-Tonerkassette geliefert. Die Lebensdauer des Toners ist von der Art der gedruckten Dokumente (Standardbriefe, Grafiken usw.)
  • Seite 93 Öffnen Sie die vordere Abdeckung und nehmen Sie die Trom- meleinheit vorsichtig aus dem Gerät heraus. Vorsicht Damit keine Gegenstände durch Tonerreste verschmutzt wer- den, sollten Sie die Trommeleinheit auf ein Stück Papier oder Tuch legen, das später weggeworfen werden kann. Berühren Sie nicht die unten gezeigten Elektroden, um eine Be- schädigung des DCP durch statische Aufladung zu vermeiden.
  • Seite 94 (TN-3030 oder TN-3060), die speziell für optimale Druckqualität entwickelt wurden. Die Verwendung von Verbrauchsmaterial, das nicht den Spezifikationen von Brother entspricht und/oder von gleicher Qualität und Eignung wie das von Brother gelieferte oder freigegebene ist, kann zu Schäden am Gerät und zum Ver- lust von Gewährleistungsansprüchen führen.
  • Seite 95 Setzen Sie die Tonerkassette in die Trommeleinheit ein, so dass sie hörbar einrastet. Wenn die Kassette richtig eingesetzt ist, hebt sich der Entriegelungshebel automatisch an. Trommeleinheit Tonerkassette Reinigen Sie den Koronadraht im Innern der Trommel, indem Sie den blauen Schieber mehrmals vorsichtig ganz nach rechts und links schieben.
  • Seite 96 Setzen Sie nun die Trommeleinheit wieder in das Gerät ein und schließen Sie die vordere Abdeckung. 86 ANHANG B...

  • Seite 97: Trommeleinheit

    Sie eine neue Trommeleinheit bestellen und diese in das Gerät einsetzen, sobald die Druckqualität nicht mehr ausreichend gut ist. Das beste Ergebnis erzielen Sie, wenn Sie nur die originalen Brother Tonerkassetten und Trommeleinheiten verwenden und das DCP nur in einer sauberen, staubfreien Umgebung mit entsprechender Belüf- tung benutzen.

  • Seite 98: Trommeleinheit Wechseln

    WARNUNG Unmittelbar nach dem Betrieb des DCP werden einige Teile im Inne- ren des Gerätes sehr HEISS! Deshalb sollten Sie nach dem Öffnen der vorderen Abdeckung die in der Abbildung grau schattierten Teile nicht berühren. Heiß! Trommeleinheit wechseln Drücken Sie auf die Taste zum Öffnen der vorderen Abdeckung und klappen Sie die Abdeckung auf.
  • Seite 99 Halten Sie den Entriegelungshebel an der rechten Seite der To- nerkassette nach unten gedrückt und nehmen Sie die Toner- kassette aus der Trommeleinheit heraus (siehe Tonerkassette wechseln auf Seite 82). Entriegelungshebel Packen Sie die neue Trommeleinheit erst unmittelbar vor der In- stallation aus.

  • Seite 100: Restlebensdauer Der Trommel

    Sie können sich die Restlebensdauer der Trommeleinheit auch je- derzeit wie folgt im Display anzeigen lassen. DCP-8040: 17.Trommelleben Menü Drücken Sie DCP-8045D oder DCP-8040 mit Rest:100% optionaler Papierzufuhr: Menü Drücken Sie Die Restlebensdauer der Trommel wird ca. 5 Sekunden lang in Prozent angezeigt.

  • Seite 101: Sonderzubehör

    Parität: Keine DRAM-Typ: SDRAM, 4 Bänke Einige Speichermodule arbeiten eventuell nicht korrekt mit dem DCP. Nähere Informationen erhalten Sie beim Brother Vertriebs- partner, bei dem Sie Ihr DCP gekauft haben. Die jeweils aktuellsten Informationen finden Sie unter: www.brother.de SONDERZUBEHÖR 91...

  • Seite 102: Dim-Modul Installieren

    DIM-Modul installieren WARNUNG Warten Sie nach Ausschalten des DCP mindestens 15 Minuten, be- vor Sie die Speicherplatine einbauen. Die Oberfläche der Hauptpla- tine sollte vorher nicht berührt werden. Schalten Sie das DCP aus. Ziehen Sie den Netzstecker und das Datenkabel ab. WARNUNG Schalten Sie das DCP aus und ziehen Sie den Netzstecker, bevor Sie eine Speichererweiterung ein- oder ausbauen.
  • Seite 103 WARNUNG DIM-Module können schon durch geringe elektrostatische Aufla- dung beschädigt werden. Berühren Sie daher nicht die Speicherbau- steine und die Oberfläche der Platine. Tragen Sie beim Einsetzen des DIM-Moduls ein Antistatik-Armband oder fassen Sie immer wie- der an die blanken Metallteile an der Rückseite des DCP um stati- sche Aufladung abfließen zu lassen.
  • Seite 104 DCP-8040 mit optionaler Papierkassette). In der Konfigurati- onsliste sollte nun die erweiterte Speicherkapazität zu sehen sein. WARNUNG Wenn die Status-LED rot leuchtet (Gerätefehler) wenden Sie sich an den Brother Vertriebspartner, bei dem Sie das DCP gekauft haben. 94 ANHANG C...

  • Seite 105: Mfc/Dcp-Server (Nc-9100H)

    MFC/DCP-Server (NC-9100h) Mit dem optionalen MFC/DCP-Server (NC-9100h) können Sie das DCP in einem Netzwerk anschließen und es als Netzwerkdrucker und Netzwerkscanner einsetzen. Funktionen des optionalen MFC/DCP-Servers Drucken im Netz Der MFC/DCP-Server dient als PrintServer für den Druck über Win- ® ®...

  • Seite 106: Bevor Sie Mit Der Installation Beginnen

    MFC/DCP-Server (NC-9100h) Bevor Sie mit der Installation beginnen Gehen Sie vorsichtig mit dem MFC/DCP-Server (NC-9100h) um. Auf der Platine befinden sich viele elektronische Bauteile, die durch elek- trostatische Aufladung beschädigt werden können. Beachten Sie da- her die folgenden Vorsichtsmaßnahmen: Lassen Sie den MFC/DCP-Server (NC-9100h) in seiner antistati- schen Verpackung, bis Sie alle Vorbereitungen zum Einbau ge- troffen haben.

  • Seite 107: Schritt 1: Hardware-Installation

    Schritt 1: Hardware-Installation WARNUNG Warten Sie nach Ausschalten des DCP mindestens 15 Minuten, be- vor Sie den MFC/DCP-Server einbauen. Die Oberfläche der Haupt- platine sollte vorher nicht berührt werden. Schalten Sie das DCP aus, ziehen Sie den Netzstecker und dann die Datenkabel ab. WARNUNG Schalten Sie das DCP aus und ziehen Sie den Netzstecker, bevor Sie den MFC/DCP-Server (NC-9100h) ein- oder ausbauen.
  • Seite 108 Lösen Sie die beiden Schrauben und entfernen Sie die Abde- ckung des Steckplatzes. Steckplatz- Abdeckung Stecken Sie den Anschlussstecker des MFC/DCP-Server (NC-9100h) wie gezeigt fest in den Sockel P1 auf der Hauptpla- tine und befestigen Sie den MFC/DCP-Server mit den beiden Schrauben.

  • Seite 109: Schritt 2: Anschließen Des Mfc/Dcp-Server (Nc-9100H) In Einem Utp 10/100Base-Tx Ethernet-Netzwerk

    Schritt 2: Anschließen des MFC/DCP-Server (NC-9100h) in einem UTP 10/100Base-TX Ethernet-Netzwerk Um den MFC/DCP-Server (NC-9100h) in einem 10/100Base-TX Netzwerk anzuschließen, müssen Sie ein UTP-Kabel (Unshielded Twist Pair) verwenden. Ein Ende des Kabels muss an einen freien Anschluss des Ethernet-Hubs angeschlossen werden und das ande- re Ende muss in den 10/100Base-TX-Anschluss (RJ45) des MFC/DCP-Server (NC-9100h) gesteckt werden.

  • Seite 110: Testknopf

    Verbindung/Geschwindigkeit-LED leuchtet grün: 10Base-T Ethernet Die Verbindung/Geschwindigkeit-LED leuchtet grün, wenn der MFC/DCP-Server mit einem 10Base-T Ethernet-Netzwerk verbun- den ist. Aktiv-LED blinkt gelb: Die Aktiv-LED blinkt gelb, wenn der MFC/DCP-Server Daten über- trägt oder empfängt. Wenn eine Verbindung zum Netzwerk besteht, blinkt die LED orange oder grün.

  • Seite 111: Optionale Papierkassette (Zufuhr 2)

    Optionale Papierkassette (Zufuhr 2) Für das DCP ist eine optionale Papierkassette (LT-5000) erhältlich. Sie fasst bis zu 250 Blatt Normalpapier (80 g/m Papierkassette Für ca. 250 Blatt (80 g/m (Zufuhr 2) Papiergewicht 60 bis 105 g/m Feuchtigkeit 4% bis 6% des Gewichts SONDERZUBEHÖR 101...

  • Seite 112: Menü Und Funktionen

    Menü und Funktionen Navigationstasten * Funktionsmenü aufrufen * Nächste Menüebene * Einstellung bestätigen * Eine Menüebene zurück *Durch aktuelle Menüebene blättern * Eine Menüebene zurück * Eine Menüebene vor * Menü verlassen Menü Drücken Sie , um das Menü aufzurufen. Es werden dann nacheinander die folgenden Menüs angezeigt.
  • Seite 113 Nachdem eine Einstellung geändert wurde, erscheint Ausgeführt! im Display. Durch Drücken auf gelangen Sie einen Schritt zurück. Die aktuell gültige Funktionseinstellung wird bei der Auswahl der Optionen im Display jeweils mit angezeigt. MENÜ UND FUNKTIONEN 103...

  • Seite 114: Funktionstabellen

    Mögliche Beschreibung Seite Einstellungen 1.Geräte- 1.Papier- 1.MF-Zuf. Dünnes Zur Angabe der Pa- einstell sorte Papier piersorte, die in die (DCP-8045D) Normal Multifunktionszufuhr eingelegt ist. Dickes Papier Dickeres Papier Folie 2.Zufuhr 1 Dünnes Zur Angabe der Pa- Papier piersorte, die in die...
  • Seite 115 Menünummer eingeben (z.B. 1, 3 für Signalton) oder — — Menü Wählen Wählen Speichern verlassen Hauptmenü Untermenü Funktionen Mögliche Beschreibung Seite Einstellungen 1.Geräte- 2.Papier- 1.Zufuhr 1 Zur Angabe des Pa- einstell format Letter pierformats, das in die Zufuhr 1 (obere (Fortsetzung) Legal Kassette) eingelegt...
  • Seite 116 Mögliche Beschreibung Seite Einstellungen 1.Geräteein- 5.LCD- — Zum Einstellen des stell Kontrast Displaykontrastes. (Fortsetzung) (DCP-8040) 6.LCD- Kontrast (DCP-8045D oder DCP-8040 mit optionaler Kassette, sie- he Seite 110) 6.Trommel- — — Zur Überprüfung der leben Restlebensdauer der Trommel. (DCP-8040) 7.Trommel- leben...
  • Seite 117 Menünummer eingeben (z.B. 3, 2, 1 für Interne Fonts) oder — — Menü Wählen Wählen Speichern verlassen Hauptmenü Untermenü Funktionen Mögliche Beschreibung Seite Einstellungen 2.Kopie 1.Qualität Text — Zur Auswahl der Ko- Foto pierqualität entspre- chend der Vorlage. Auto 2.Kontrast —...
  • Seite 118 Menünummer eingeben (z.B. 4, 1, 2 für IP-Adresse) oder — — Menü Wählen Wählen Speichern verlassen Wenn der optionaler MFC/DCP-Server (NC-9100h) installiert ist, wird das folgende Menü angezeigt. Hauptmenü Untermenü Funktionen Mögliche Beschreibung Seite Einstellungen 4.LAN 1.TCP/IP 1.Boot- Auto Zur Auswahl der Methode BOOT-Methode.
  • Seite 119 Menünummer eingeben (z.B. 4, 2, 1 für Netware) oder — — Menü Wählen Wählen Speichern verlassen Hauptmenü Untermenü Funktionen Mögliche Beschreibung Seite Einstellungen 4.LAN 2.Verschie- 1.Netware Schalten Sie diese denes Funktion zur Ver- (nur mit wendung des DCP optionalem in einem Netware- MFC/DCP- Netzwerk ein.

  • Seite 120: Dcp-8040 Mit Optionaler Papierkassette (Zufuhr 2)

    Kopie DCP bisher gedruckt Drucken wurde. Liste 9.Konfigura- — — Druckt eine Konfigu- tion rationsliste aus. DCP-8045D mit optionaler Papierkassette (Zufuhr 2) Hauptmenü Untermenü Funktionen Mögliche Beschreibung Seite Einstellungen 1.Geräteein- 5. Zufuhr: Nur Zufuhr 1 — Zur Auswahl der Pa-...

  • Seite 121: Funktionstasten-Menüs

    #1 (XXX*), #2 (XXX*), Auto Papierquelle Ändert die Papierquelle nur für die (DCP-8040) nächste Kopie. #1 (XXX*), #2 (XXX*), MF-Zuf., (DCP-8045D) Auto Sortiert Zum sortierten mehrmaligen Ko- pieren eines mehrseitigen Doku- mentes über den Vorlageneinzug. 2 auf 1 (H), 2 auf 1 (Q),...

  • Seite 122: Fachbegriffe

    Fachbegriffe Auflösung: Anzahl der Druckpunkte pro Zoll (dpi). Siehe: Fein-, Su- perfein-, Foto-, Standard-Auflösung. Je höher die Auflösung, des- to mehr Speicher wird benötigt und desto länger dauert der Ausdruck. ADF (Automatischer Vorlageneinzug): Automatischer Vorlagen- einzug, in den mehrere Seiten auf einmal eingelegt werden kön- nen, die dann vom Gerät automatisch nacheinander eingezogen werden.
  • Seite 123 Tonerspar-Modus: Reduziert den Tonerverbrauch. Die Toner- reichweite erhöht sich. Der Ausdruck erscheint dadurch insge- samt heller. Trommeleinheit: Ein Druckelement für Lasergeräte. ® TrueType-Fonts: Unter Windows verwendete Schriften. Wenn Sie die Brother TrueType-Fonts installieren, stehen zusätzliche ® Schriften für Windows -Anwendungen zur Verfügung. FACHBEGRIFFE 113...

  • Seite 124: Technische Daten

    Das DCP-8040/DCP-8045D ist ein vielseitiges Multi-Funktions-Cen- ter mit Vorlagenglas und automatischem Vorlageneinzug, das Sie als Tischkopierer, Laserdrucker und Farbscanner verwenden kön- nen. Das DCP-8045D ist zusätzlich mit einer Duplexeinheit zum automa- tischen beidseitigen Bedrucken ausgestattet. Allgemein Papierkassette 250 Blatt (80 g/m...

  • Seite 125: Allgemein (Fortsetzung)

    75 W oder weniger (25 °C Bereitschaft: 532 × 444 × 469 mm Abmessungen Gewicht Ohne Trommeleinheit: DCP-8040: 16,6 kg DCP-8045D: 18,1 kg Geräuschpegel Betrieb: 53 dB A oder weniger Bereitschaft: 30 dB A oder weniger Temperatur Betrieb: 10 - 32,5 °C...

  • Seite 126: Druckmedien

    Weitere Informationen finden Sie unter Ver- wendbare Papiersorten und Druckmedien auf Seite 15. Fassungsvermögen der Papierkassette: 250 Blatt Normalpapier (80 g/m Manuelle Zufuhr (DCP-8040) / Multifunktionszufuhr (DCP-8045D) Papiersorten: Normalpapier, Recycling-Papier und Folien, Umschläge, Etiketten Fassungsvermögen der Multifunktionszufuhr (nur DCP-8045D): Ca. 50 Blatt Normalpapier (80 g/m Papiergröße:...

  • Seite 127: Kopierer

    Bis zu 9,600 × 9600 dpi (interpoliert)* Auflösung Bis zu 600 × 2400 dpi (optisch) ® * Maximal 1200 x 1200 dpi mit Windows XP (mit Hilfe des Brother Scanner-Dienstprogrammes kann auch eine Auflösung von 9600 x 9600 dpi gewählt werden) Abtastbreite 212 mm Graustufen...

  • Seite 128: Drucker

    Normal und Tonersparmodus Druckgeschwindigkeit Bis zu 20 Seiten/Minute (A4 ) (bei Zufuhr aus der Papierkassette) Duplexdruck Bis zu 9 Seiten/Minute: (nur DCP-8045D) (9 Seiten/Minute, 4,5 Blatt/Minute) Erster Ausdruck Nach bis zu 12 Sekunden (bei Zufuhr von A4-Papier aus der Papierkassette)

  • Seite 129: Systemvoraussetzungen

    (Drucken und Scannen ® Hinweis: USB wird von Windows NT WS 4.0 nicht unterstützt. Alle hier erwähnten eingetragenen Warenzeichen sind Eigentum der entsprechenden Firmen. Die jeweils aktuellsten Treiber finden Sie unter www.brother.de. ® Microsoft Internet Explorer 5 oder höher. ® ®...

  • Seite 130: Verbrauchsmaterialien

    Verbrauchsmaterialien Tonerkassette Separat auswechselbare Tonerkassetten Standard-Tonerkassette (TN-3030): Lebensdauer: bis zu 3500* Seiten Jumbokassette (TN-3060): Lebensdauer: bis zu 6700* Seiten *beim Bedrucken von A4-Papier mit 5% Schwarz- anteil Die Lebensdauer der Tonerkassette ist von der Art der Druckaufträge abhängig. Trommeleinheit Separat auswechselbare Trommeleinheit (DR-3000) Lebensdauer: ca.

  • Seite 131: Optionaler Mfc/Dcp-Server (Nc-9100H)

    Ethernet 10/100 BASE-TX Auto Negotiation TCP/IP, IPX/SPX, AppleTalk, DLC/LLC, NetBIOS RARP, BOOTP, DHCP, APIPA, WINS LPR/LPD, Port9100, SMTP/POP3 SMB(NetBIOS/ IP), IPP, SSDP, mDNS, FTP SNMP, MIBII und Brother Private MIB TELNET, HTTP, TFTP Mitgelieferte Software: BRAdmin Professional und Web Based Manage- ment Das direkte Scannen in einen PC im Netzwerk ®...

  • Seite 132: Optionaler Usb Wlan-Printserver (Nc-2200W)

    Optionaler USB WLAN-PrintServer (NC-2200w) DCP-8040 Durch Anschließen des optionalen USB WLAN-PrintServer (NC-2200w) an das DCP kön- DCP-8045D nen Sie mit dem DCP über ein kabelloses Netzwerk drucken und scannen. Netzwerk-Typ: IEEE802.11b wireless LAN Unterstützt von: ® Windows 98/98SE/Me/2000/XP und ®...

  • Seite 133: Stichwortverzeichnis

    Stichwortverzeichnis Abdeck. schließen ..... 59 Energiesparmodus ....28 Abdeckung offen ....... 59 Energiesparmodus Plus .... 29 Abdeckung öffnen ..... 59 Etiketten bedrucken ....16 Abhilfe bei Störungen ....59 ADF ........... 12 Auflösung Fehler DX-Hebel ....... 59 Kopieren (Qualität) ....41 Fehlermeldungen im Display ..
  • Seite 134 Druckbereich ......34 Navigationstasten ....104 Einzelkopie ......35 Netzwerk Grundeinstellungen ....52 Drucken ......... 97 Kontrast ......42 Konfiguration ......110 Kopieroptionen-Taste ..... 38 MFC/DCP-Server ....97 mehrmals ....... 36 Server ........97 Papierzufuhr wählen ....30 Technische Daten (Server) .. 123 Qualität (Vorlagenart) ..41 Seitenmontage .......
  • Seite 135 Toner leer ......... 61 Tonerkassette ......84 Reinigen Tonersparmodus ....... 28 Druckbereich ......82 Transport des DCP ....78 Scanner ........81 Trommel bestell......61 Trommeleinheit ...... 83 Trommeleinheit Allgemeines ......89 Lebensdauer ......89 reinigen ........83 Scannen wechseln ........
  • Seite 137 (gemäß Direktive R & TTE) Hersteller Brother Industries Ltd., 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japan Werk Brother Corporation (Asia) Ltd., Brother Buji Nan Ling Factory, Gold Garden Ind., Nan Link Village, Buji, Rong Gang, Shenzhen, China bestätigen, dass das Faxgerät: Produktbeschreibung : Laserdrucker Gerätetyp...
  • Seite 138 GER/AUS LE6336001...
