Installation und Service
Rückseite vom XX33 vorgenommen, die mit PWR bezeichnet ist.
Das Gerät muss abgeschaltet sein, während man Interfacekabel an-
oder abklemmt.
SimNet ist ein Highspeed Kontroll- und Datennetzwerk, was dafür entwik-
kelt wurde, um SimNet-Produkte in einem kompletten System zu integrieren.
Konfektionierte Kabel mit kleinen Steckern vereinfachen die Kabelverle-
gung. Es werden lediglich Löcher mit 10 mm benötigt, um diese Kabel durch
Schotten und Wände zu führen. Das SimNet-Zubehör-Programm beinhaltet
alle notwendigen Teile, um eine erfolgreiche Installation durchzuführen, siehe
auch die Spezifikationen in Abschnitt 10.12.
Plug and Play – Nachdem alle Geräte verbunden sind und Strom eingeschaltet
wurde, wird das komplette Netzwerk-System automatisch in Funktion gesetzt
und bietet dann die optimale Systemfunktion.

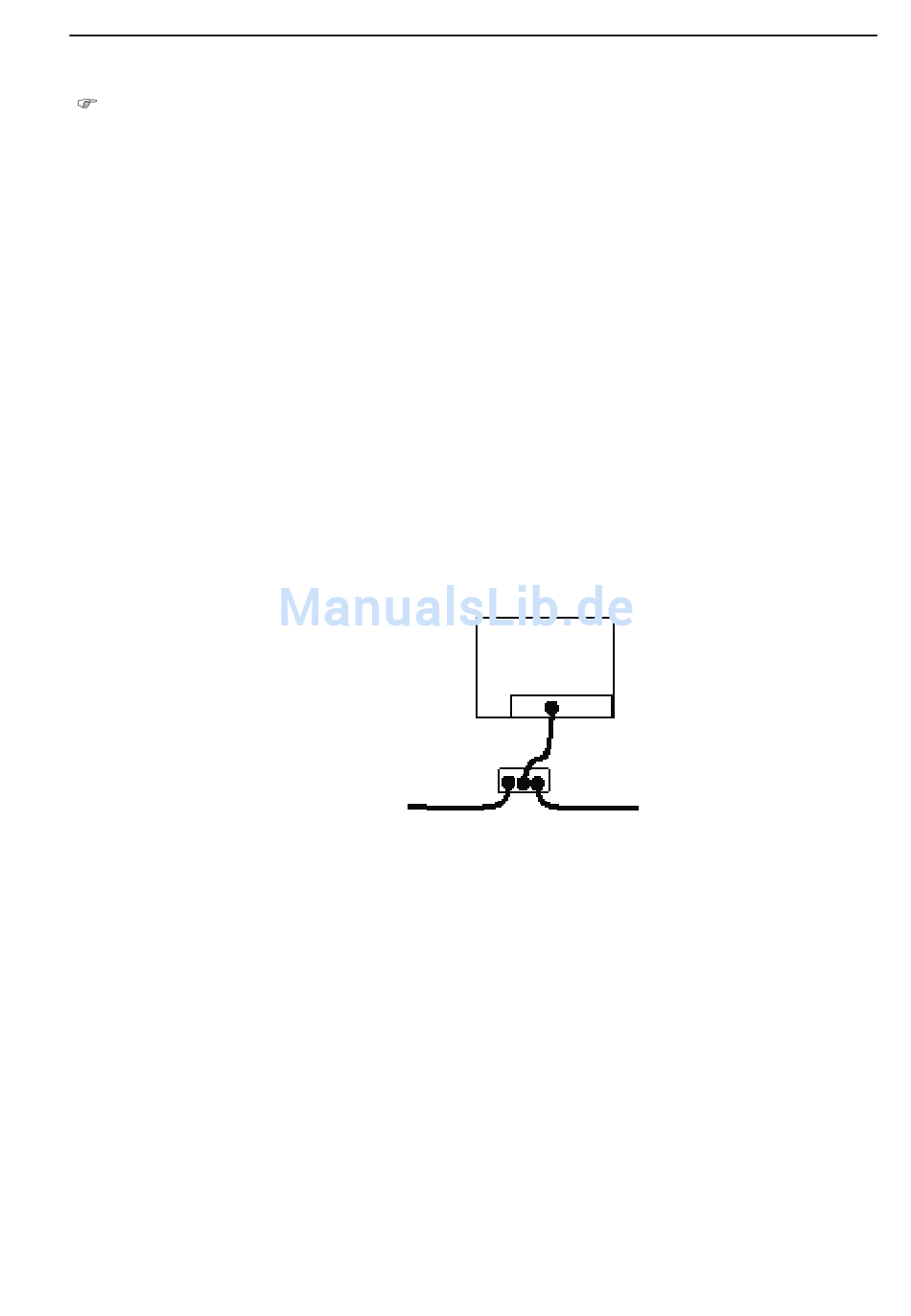

Die SimNet Interface-Verbindung für XX33 wird direkt an der Buchse, die
mit NET bezeichnet ist, an der Rückseite des Gehäuses vorgenommen. Es ist
ein T-Stück zu verwenden, um ein Gerät über die NET-Buchse am SimNet-
System anzuschließen.
SimNet – Spannungsversorgung und Anschluss
Die folgenden einfachen Anleitungen sollten bei der Installation von SimNet
berücksichtigt werden:
• SimNet muss an 12 V angeschlossen und über eine 5 A Sicherung abgesichert
werden.
• Das SimNet Spannungskabel soll nicht an den gleichen Klemmen ange-
schlossen werden, wo z.B. ein Autopilot-Computer, ein Radargerät, ein Bug-
strahlruder oder ein anderes Gerät mit hoher Stromaufnahme angeschlossen ist.
• Das SimNet Kabel soll möglichst an beiden Enden mit einem Abschlusswider-
stand versehen sein, angefangen mit einem Stromkabel mit Abschlusswiderstand
an einem Ende und einem Stecker mit Abschlusswiderstand oder einer Wind-
messeinheit mit Abschlusswiderstand am anderen Ende.
T-Stück
CP31/CX33/CX33-E Handbuch
xx33
NET
SimNet
