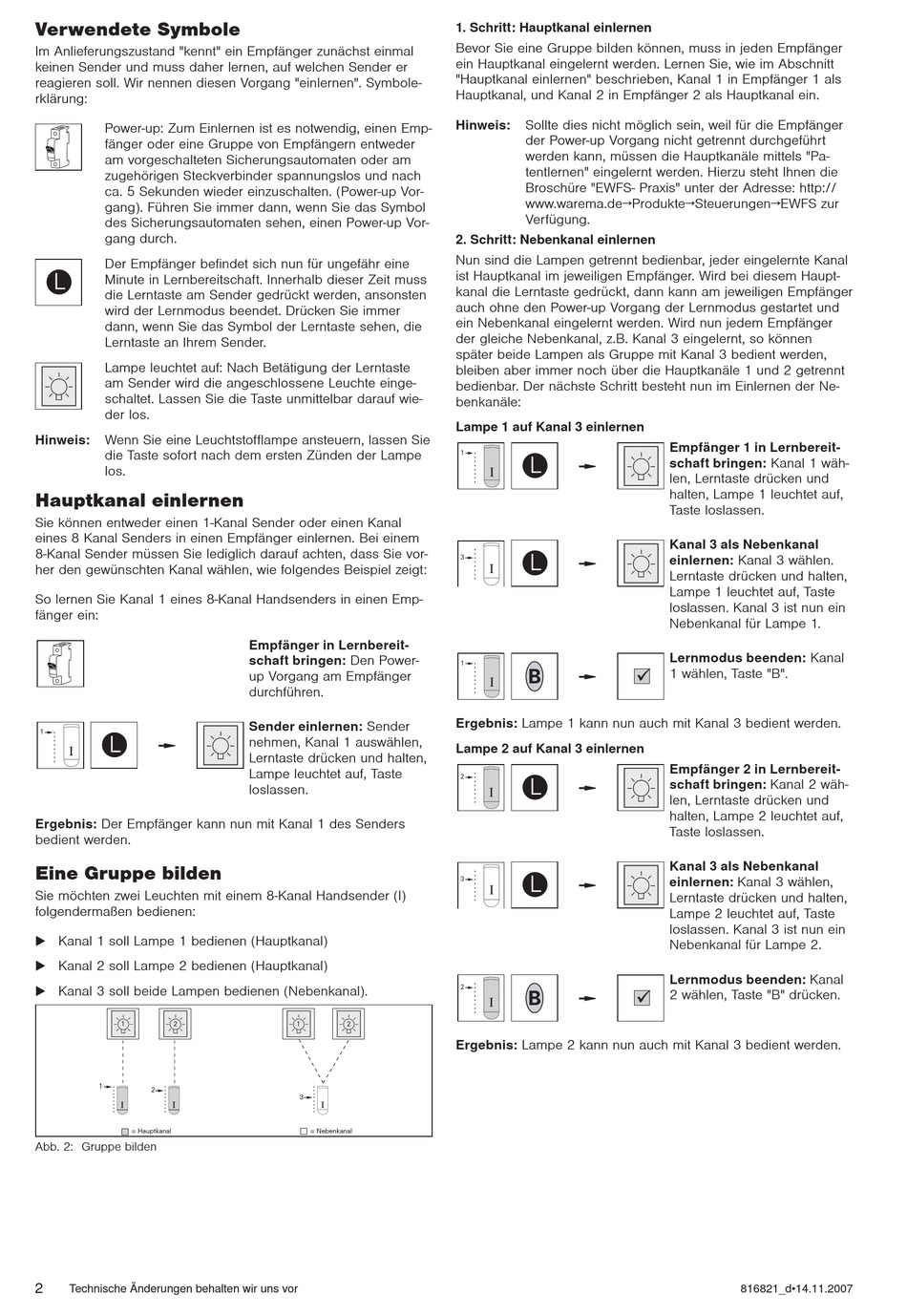

WAREMA ewfs Bedienungsanleitung Seite 2

Verwendete Symbole
Im Anlieferungszustand "kennt" ein Empfänger zunächst einmal
keinen Sender und muss daher lernen, auf welchen Sender er
reagieren soll. Wir nennen diesen Vorgang "einlernen". Symbole-
rklärung:
Power-up: Zum Einlernen ist es notwendig, einen Emp-
fänger oder eine Gruppe von Empfängern entweder
am vorgeschalteten Sicherungsautomaten oder am
zugehörigen Steckverbinder spannungslos und nach
ca. 5 Sekunden wieder einzuschalten. (Power-up Vor-
gang). Führen Sie immer dann, wenn Sie das Symbol
des Sicherungsautomaten sehen, einen Power-up Vor-
gang durch.
Der Empfänger befindet sich nun für ungefähr eine
Minute in Lernbereitschaft. Innerhalb dieser Zeit muss
die Lerntaste am Sender gedrückt werden, ansonsten
wird der Lernmodus beendet. Drücken Sie immer
dann, wenn Sie das Symbol der Lerntaste sehen, die
Lerntaste an Ihrem Sender.
Lampe leuchtet auf: Nach Betätigung der Lerntaste
am Sender wird die angeschlossene Leuchte einge-
schaltet. Lassen Sie die Taste unmittelbar darauf wie-
der los.
Hinweis:
Wenn Sie eine Leuchtstofflampe ansteuern, lassen Sie
die Taste sofort nach dem ersten Zünden der Lampe
los.
Hauptkanal einlernen
Sie können entweder einen 1-Kanal Sender oder einen Kanal
eines 8 Kanal Senders in einen Empfänger einlernen. Bei einem
8-Kanal Sender müssen Sie lediglich darauf achten, dass Sie vor-
her den gewünschten Kanal wählen, wie folgendes Beispiel zeigt:
So lernen Sie Kanal 1 eines 8-Kanal Handsenders in einen Emp-
fänger ein:
1
Ι
Ergebnis: Der Empfänger kann nun mit Kanal 1 des Senders
bedient werden.
Eine Gruppe bilden
Sie möchten zwei Leuchten mit einem 8-Kanal Handsender (I)
folgendermaßen bedienen:
 Kanal 1 soll Lampe 1 bedienen (Hauptkanal)
 Kanal 2 soll Lampe 2 bedienen (Hauptkanal)
 Kanal 3 soll beide Lampen bedienen (Nebenkanal).
1 2
1
2
Ι Ι
= Hauptkanal
Abb. 2: Gruppe bilden
2
Technische Änderungen behalten wir uns vor
Empfänger in Lernbereit-
schaft bringen: Den Power-
up Vorgang am Empfänger
durchführen.
Sender einlernen: Sender
nehmen, Kanal 1 auswählen,
Lerntaste drücken und halten,
Lampe leuchtet auf, Taste
loslassen.
1 2
3
Ι
= Nebenkanal
1. Schritt: Hauptkanal einlernen
Bevor Sie eine Gruppe bilden können, muss in jeden Empfänger
ein Hauptkanal eingelernt werden. Lernen Sie, wie im Abschnitt
"Hauptkanal einlernen" beschrieben, Kanal 1 in Empfänger 1 als
Hauptkanal, und Kanal 2 in Empfänger 2 als Hauptkanal ein.
Hinweis:
Sollte dies nicht möglich sein, weil für die Empfänger
der Power-up Vorgang nicht getrennt durchgeführt
werden kann, müssen die Hauptkanäle mittels "Pa-
tentlernen" eingelernt werden. Hierzu steht Ihnen die
Broschüre "EWFS- Praxis" unter der Adresse: http://
www.warema.de→Produkte→Steuerungen→EWFS zur
Verfügung.
2. Schritt: Nebenkanal einlernen
Nun sind die Lampen getrennt bedienbar, jeder eingelernte Kanal
ist Hauptkanal im jeweiligen Empfänger. Wird bei diesem Haupt-
kanal die Lerntaste gedrückt, dann kann am jeweiligen Empfänger
auch ohne den Power-up Vorgang der Lernmodus gestartet und
ein Nebenkanal eingelernt werden. Wird nun jedem Empfänger
der gleiche Nebenkanal, z.B. Kanal 3 eingelernt, so können
später beide Lampen als Gruppe mit Kanal 3 bedient werden,
bleiben aber immer noch über die Hauptkanäle 1 und 2 getrennt
bedienbar. Der nächste Schritt besteht nun im Einlernen der Ne-
benkanäle:
Lampe 1 auf Kanal 3 einlernen
1
Ι
3
Ι
1
B
Ι
Ergebnis: Lampe 1 kann nun auch mit Kanal 3 bedient werden.
Lampe 2 auf Kanal 3 einlernen
2
Ι
3
Ι
2
B
Ι
Ergebnis: Lampe 2 kann nun auch mit Kanal 3 bedient werden.
Empfänger 1 in Lernbereit-
schaft bringen: Kanal 1 wäh-
len, Lerntaste drücken und
halten, Lampe 1 leuchtet auf,
Taste loslassen.
Kanal 3 als Nebenkanal
einlernen: Kanal 3 wählen.
Lerntaste drücken und halten,
Lampe 1 leuchtet auf, Taste
loslassen. Kanal 3 ist nun ein
Nebenkanal für Lampe 1.
Lernmodus beenden: Kanal
¸ 1 wählen, Taste "B".
Empfänger 2 in Lernbereit-
schaft bringen: Kanal 2 wäh-
len, Lerntaste drücken und
halten, Lampe 2 leuchtet auf,
Taste loslassen.
Kanal 3 als Nebenkanal
einlernen: Kanal 3 wählen,
Lerntaste drücken und halten,
Lampe 2 leuchtet auf, Taste
loslassen. Kanal 3 ist nun ein
Nebenkanal für Lampe 2.
Lernmodus beenden: Kanal
¸ 2 wählen, Taste "B" drücken.
816821_d•14.11.2007
