Bedienungs- und Installationsanleitung
EWFS Zwischenstecker Licht
Zur Weitergabe an die Benutzer - Für künftige Verwendung aufbewahren!
Gültig ab 14. November 2007
816821_d•14.11.2007
Allgemeines

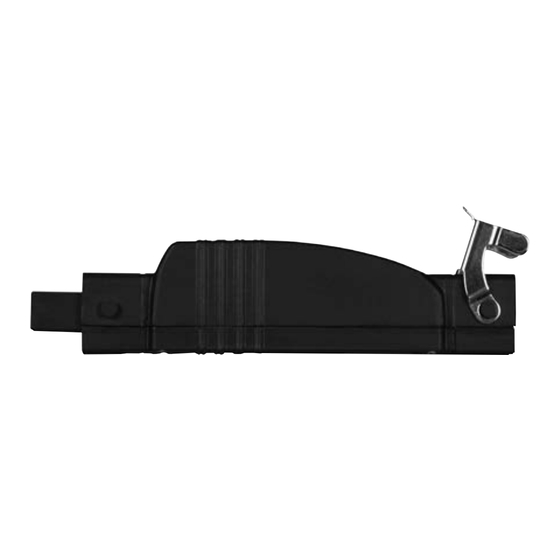

Abb. 1: EWFS-Zwischenstecker
Der EWFS Zwischenstecker Licht ermöglicht die einfache und
kostengünstige Nachrüstung einer drahtlosen Fernbedienung
für Beleuchtungseinrichtungen. Hierzu sind geringfügige Elektro-
Installationsarbeiten notwendig. Der Zwischenstecker kann Fahr-
befehle von EWFS-kompatiblen Sendern, z.B. EWFS Handsender
oder EWFS Zeitschaltuhr empfangen.
Bestimmungsgemäßer Gebrauch
Das Gerät wurde zur Steuerung von Beleuchtungseinrichtungen
entwickelt. Bei Einsatz außerhalb des in dieser Anleitung aufge-
führten Verwendungszweckes ist die Genehmigung des Herstel-
lers einzuholen.
Sicherheitshinweise
WARNUNG
Die elektrische Installation muss nach VDE 0100
bzw. den gesetzlichen Vorschriften und Normen
des jeweiligen Landes durch eine zugelassene
Elektrofachkraft erfolgen. Diese hat die beigefüg-
ten Montagehinweise der mitgelieferten Elektroge-
räte zu beachten.
WARNUNG
Wenn anzunehmen ist, dass ein gefahrloser Be-
trieb nicht möglich ist, darf das Gerät nicht in Be-
trieb genommen bzw. muss es außer Betrieb ge-
setzt werden. Diese Annahme ist berechtigt, wenn

das Gehäuse oder die Zuleitungen Beschädigun-
gen aufweisen
 das Gerät nicht mehr arbeitet.
Die Reichweite von Funksteuerungen wird durch die gesetzlichen
Bestimmungen für Funkanlagen und durch bauliche Gegebenhei-
ten begrenzt. Bei der Projektierung muss auf einen ausreichenden
Funkempfang geachtet werden. Dies gilt insbesondere dann,
wenn das Funksignal durch Wände und Decken dringen muss.
Die Steuerung sollte nicht in direkter Nähe metallischer Bauteile
(Stahlträger, Stahlbeton, Brandschutztüre) installiert werden.
Prüfen Sie deshalb vor der endgültigen Montage die Funktion
n
des Empfängers.
Starke lokale Sendeanlagen (z. B. Babyphon oder Nachbarsen-
der) können den Empfang stören.
816821_d•14.11.2007
Montage
Schalten Sie zunächst den Netzstromkreis an der vorgeschal-
n
teten Sicherung ab.
Machen Sie den Steckverbinder für die Beleuchtungseinrich-
n
tung ausfindig, lösen Sie den Sicherungsbügel und trennen
Sie Kupplung und Stecker. Stecken Sie diese anschließend
auf den EWFS Zwischenstecker und verriegeln Sie die Steck-
verbinder mit den Sicherungsbügeln.

Der EWFS Zwischenstecker darf nicht der direkten Sonnenein-
strahlung ausgesetzt werden.

Verlegen Sie das Kabel so, dass kein Wasser am Kabel ent-
lang in das Gerät laufen kann.

Der EWFS Zwischenstecker muss fest montiert sein (erschüt-
terungsfreie Montage). Beim Einsatz mehrerer EWFS Zwi-
schenstecker muss zwischen diesen ein Mindestabstand von
0,5m eingehalten werden!
 Wird der Zwischenstecker in einem abschirmenden Gehäuse
untergebracht (z.B. Kassette einer Markise), so muss der
Zwischenstecker so montiert werden, dass seine gewölbte
Gehäuseseite in Richtung der Kassettenöffnung weist.
Zum Schutz vor Witterungseinflüssen und zur diskreten Montage
des EWFS Zwischensteckers an der Fassade sind spezielle Mon-
tagegehäuse in verschiedenen Farben erhältlich.
Information zum elektrischen Anschluss
Das Gerät erfüllt die EMV-Richtlinien für den Einsatz im Wohn-
und Gewerbebereich.
Erstinbetriebnahme
Nach dem Anschluss des Gerätes muss ein eventuell vorhan-
n
dener Lichtschalter in "Ein" Stellung eingerastet werden und
in dieser Stellung verbleiben. Wenn Sie eine andere Stellung
wählen ist die Stromzufuhr zum Gerät unterbrochen, somit
kann Ihr Licht nicht eingeschaltet werden! Die Bedienung mit
dem Schalter ist nach der Umrüstung nicht mehr möglich!
Lassen Sie sich deshalb von Ihrem Elektroinstallateur ihren
Lichtschalter elektrisch überbrücken!
Schalten Sie den Netzstromkreis wieder ein. Danach ist das
n
Gerät betriebsbereit.
Funktion
Licht einschalten: Bei 8 Kanal Handsender: Wählen Sie mit den
Kanaltasten den korrekten Kanal aus. Wenn Sie einen 1-Kanal
Handsender verwenden, entfällt dieser Schritt. Tippen Sie die Tas-
te „B" kurz an, die Leuchte wird eingeschaltet.
Licht ausschalten: Bei 8 Kanal Handsender: Wählen Sie mit den
Kanaltasten den korrekten Kanal aus. Wenn Sie einen 1-Kanal
Handsender verwenden, entfällt dieser Schritt. Drücken und halten
Sie die Taste „B" so lange gedrückt, bis die Leuchte ausgeschal-
tet wird.
Technische Änderungen behalten wir uns vor
