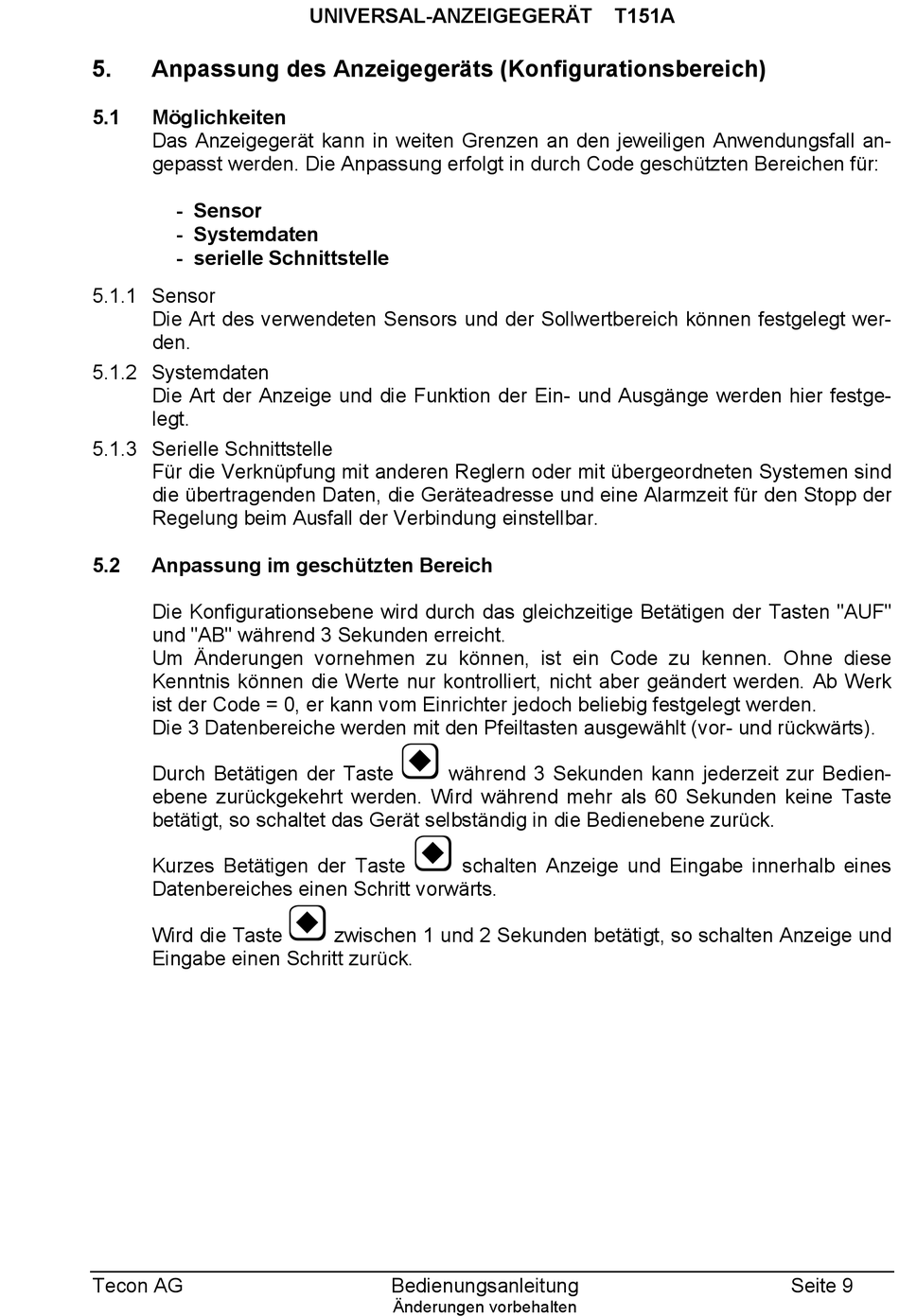

5.
Anpassung des Anzeigegeräts (Konfigurationsbereich)
5.1
Möglichkeiten
Das Anzeigegerät kann in weiten Grenzen an den jeweiligen Anwendungsfall an-
gepasst werden. Die Anpassung erfolgt in durch Code geschützten Bereichen für:
- Sensor
- Systemdaten
- serielle Schnittstelle
5.1.1 Sensor
Die Art des verwendeten Sensors und der Sollwertbereich können festgelegt wer-
den.
5.1.2 Systemdaten
Die Art der Anzeige und die Funktion der Ein- und Ausgänge werden hier festge-
legt.
5.1.3 Serielle Schnittstelle
Für die Verknüpfung mit anderen Reglern oder mit übergeordneten Systemen sind
die übertragenden Daten, die Geräteadresse und eine Alarmzeit für den Stopp der
Regelung beim Ausfall der Verbindung einstellbar.
5.2
Anpassung im geschützten Bereich
Die Konfigurationsebene wird durch das gleichzeitige Betätigen der Tasten "AUF"
und "AB" während 3 Sekunden erreicht.
Um Änderungen vornehmen zu können, ist ein Code zu kennen. Ohne diese
Kenntnis können die Werte nur kontrolliert, nicht aber geändert werden. Ab Werk
ist der Code = 0, er kann vom Einrichter jedoch beliebig festgelegt werden.
Die 3 Datenbereiche werden mit den Pfeiltasten ausgewählt (vor- und rückwärts).
Durch Betätigen der Taste
ebene zurückgekehrt werden. Wird während mehr als 60 Sekunden keine Taste
betätigt, so schaltet das Gerät selbständig in die Bedienebene zurück.
Kurzes Betätigen der Taste
Datenbereiches einen Schritt vorwärts.
Wird die Taste
Eingabe einen Schritt zurück.
Tecon AG
UNIVERSAL-ANZEIGEGERÄT
Y
während 3 Sekunden kann jederzeit zur Bedien-
Y
Y
zwischen 1 und 2 Sekunden betätigt, so schalten Anzeige und
Bedienungsanleitung
Änderungen vorbehalten
T151A
schalten Anzeige und Eingabe innerhalb eines
Seite 9
