3.
Installation
3.1
Anschlüsse
Auf der Rückwand des Gerätes befindet sich eine Schraubsteckklemmenreihe mit
15 Anschlüssen. Der Querschnitt der Anschlusslitzen beträgt max. 1.5 mm².
Die Schutzerde (PE) ist unbedingt anzuschliessen.
3.2

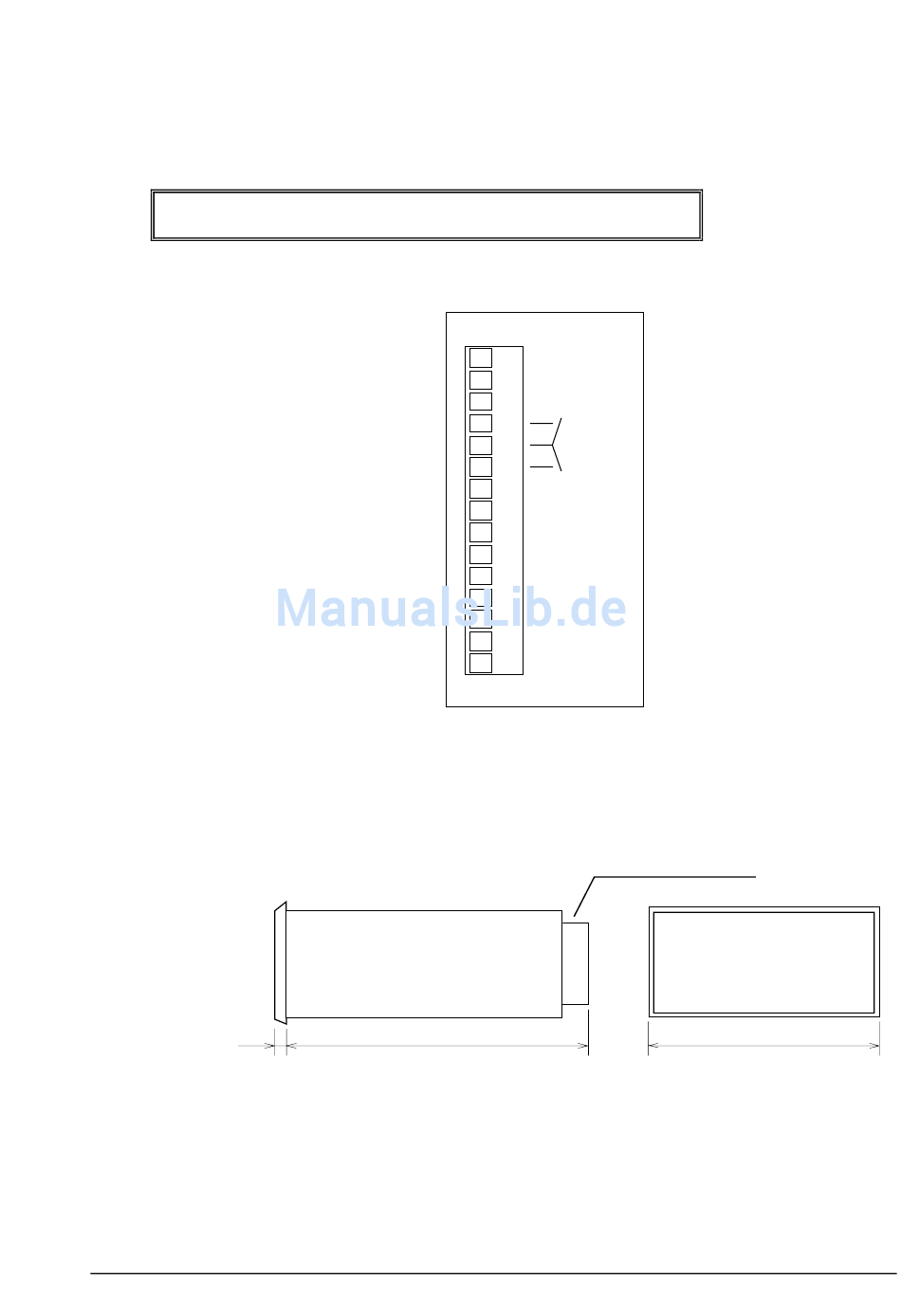

Ansicht der Rückwand:
OUT (Kombiausgang)
analog/digital Eingang
analog/digital Ground
3.3
Massbild
5
Seite 6
UNIVERSAL-ANZEIGEGERÄT
Netz
230 / 115 V
50 / 60 Hz
Ausgang 2
Common
Ausgang 1
Schnittstelle
RS 485
Fühler -
Fühler +
Strom Fühler ++
125
Bedienungsanleitung
Änderungen vorbehalten
T151A
1
N
2
L
3
PE
4
5
6
7
PE
8
-
9
+
10
11
12
13
14
15
abziehbare Steckerleiste
96x48
Tecon AG
