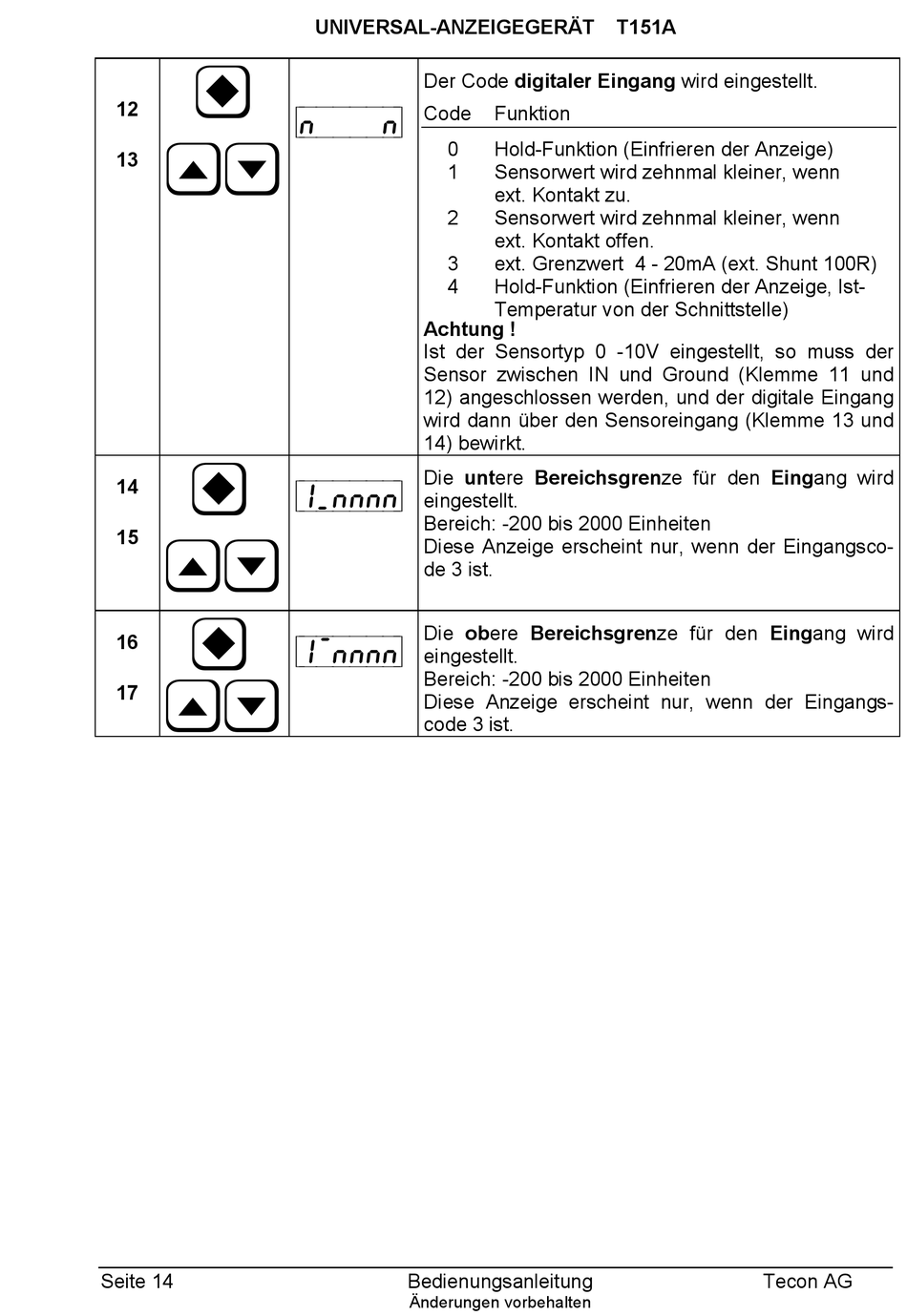

Tecon T151A Bedienungsanleitung Seite 14

Y
12
XZ
13
Y
14
15
XZ
Y
16
XZ
17
Seite 14
UNIVERSAL-ANZEIGEGERÄT
Der Code digitaler Eingang wird eingestellt.
Code
(n____n)
0
1
2
3
4
Achtung !
Ist der Sensortyp 0 -10V eingestellt, so muss der
Sensor zwischen IN und Ground (Klemme 11 und
12) angeschlossen werden, und der digitale Eingang
wird dann über den Sensoreingang (Klemme 13 und
14) bewirkt.
Die untere Bereichsgrenze für den Eingang wird
(1V nnnn)
eingestellt.
Bereich: -200 bis 2000 Einheiten
Diese Anzeige erscheint nur, wenn der Eingangsco-
de 3 ist.
Die obere Bereichsgrenze für den Eingang wird
(1S nnnn)
eingestellt.
Bereich: -200 bis 2000 Einheiten
Diese Anzeige erscheint nur, wenn der Eingangs-
code 3 ist.
Bedienungsanleitung
Änderungen vorbehalten
T151A
Funktion
Hold-Funktion (Einfrieren der Anzeige)
Sensorwert wird zehnmal kleiner, wenn
ext. Kontakt zu.
Sensorwert wird zehnmal kleiner, wenn
ext. Kontakt offen.
ext. Grenzwert 4 - 20mA (ext. Shunt 100R)
Hold-Funktion (Einfrieren der Anzeige, Ist-
Temperatur von der Schnittstelle)
Tecon AG
