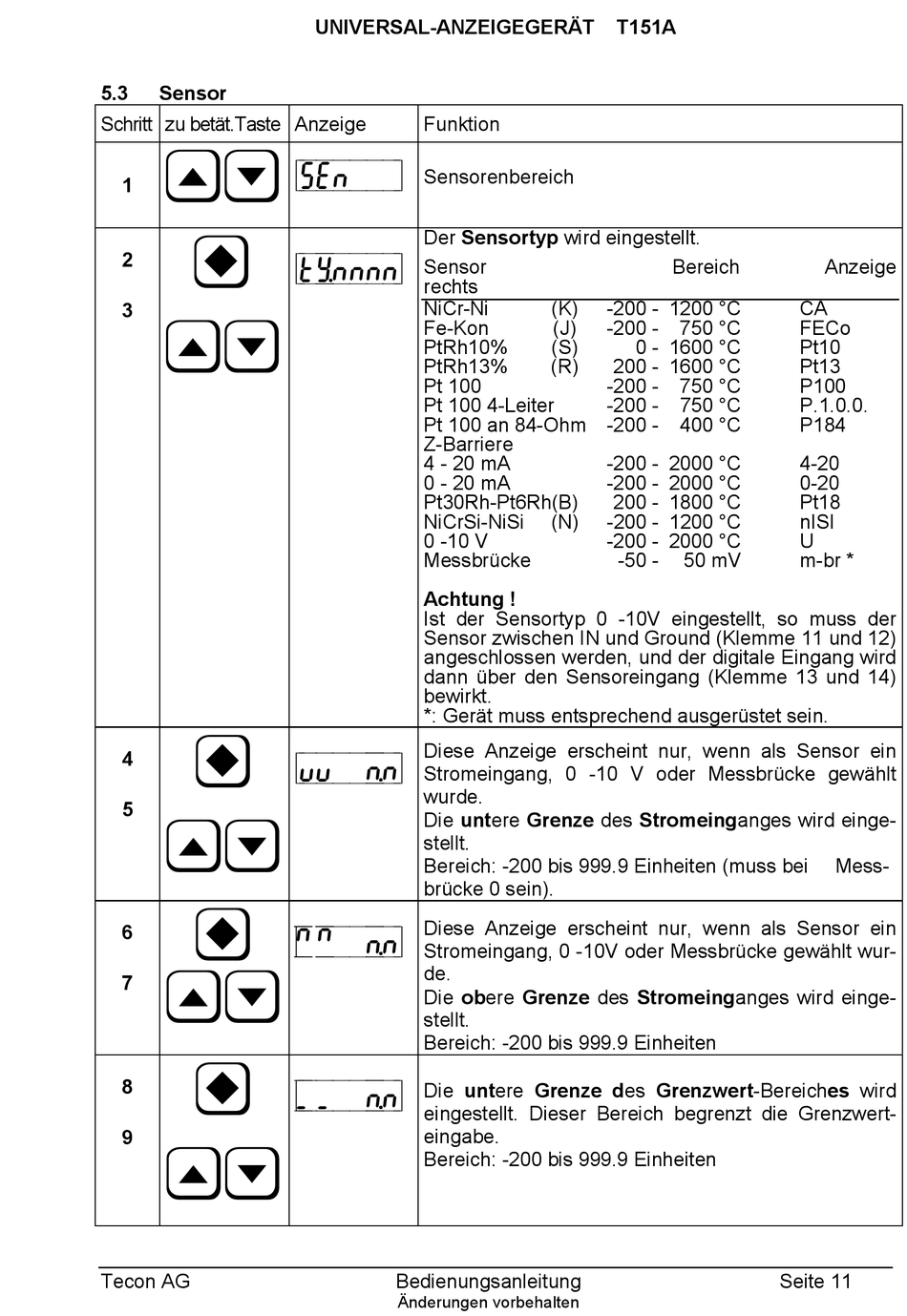

5.3
Sensor
Schritt zu betät.Taste Anzeige
XZ
1
Y
2
3
XZ
Y
4
5
XZ
Y
6
XZ
7
Y
8
9
XZ
Tecon AG
UNIVERSAL-ANZEIGEGERÄT
Funktion
(sen___)
Sensorenbereich
Der Sensortyp wird eingestellt.
(t. y nnnn)
Sensor
rechts
NiCr-Ni
Fe-Kon
PtRh10%
PtRh13%
Pt 100
Pt 100 4-Leiter
Pt 100 an 84-Ohm -200 -
Z-Barriere
4 - 20 mA
0 - 20 mA
Pt30Rh-Pt6Rh(B)
NiCrSi-NiSi
0 -10 V
Messbrücke
Achtung !
Ist der Sensortyp 0 -10V eingestellt, so muss der
Sensor zwischen IN und Ground (Klemme 11 und 12)
angeschlossen werden, und der digitale Eingang wird
dann über den Sensoreingang (Klemme 13 und 14)
bewirkt.
*: Gerät muss entsprechend ausgerüstet sein.
Diese Anzeige erscheint nur, wenn als Sensor ein
(uu__. n n)
Stromeingang, 0 -10 V oder Messbrücke gewählt
wurde.
Die untere Grenze des Stromeinganges wird einge-
stellt.
Bereich: -200 bis 999.9 Einheiten (muss bei
brücke 0 sein).
Diese Anzeige erscheint nur, wenn als Sensor ein
W S Y ( W S Y __. n n)
Stromeingang, 0 -10V oder Messbrücke gewählt wur-
de.
Die obere Grenze des Stromeinganges wird einge-
stellt.
Bereich: -200 bis 999.9 Einheiten
Die untere Grenze des Grenzwert-Bereiches wird
V ( _V __. n n)
eingestellt. Dieser Bereich begrenzt die Grenzwert-
eingabe.
Bereich: -200 bis 999.9 Einheiten
Bedienungsanleitung
Änderungen vorbehalten
T151A
Bereich
(K)
-200 - 1200 °C
(J)
-200 -
750 °C
(S)
0 - 1600 °C
(R)
200 - 1600 °C
-200 -
750 °C
-200 -
750 °C
400 °C
-200 - 2000 °C
-200 - 2000 °C
200 - 1800 °C
(N)
-200 - 1200 °C
-200 - 2000 °C
-50 -
50 mV
Anzeige
CA
FECo
Pt10
Pt13
P100
P.1.0.0.
P184
4-20
0-20
Pt18
nISI
U
m-br *
Mess-
Seite 11
