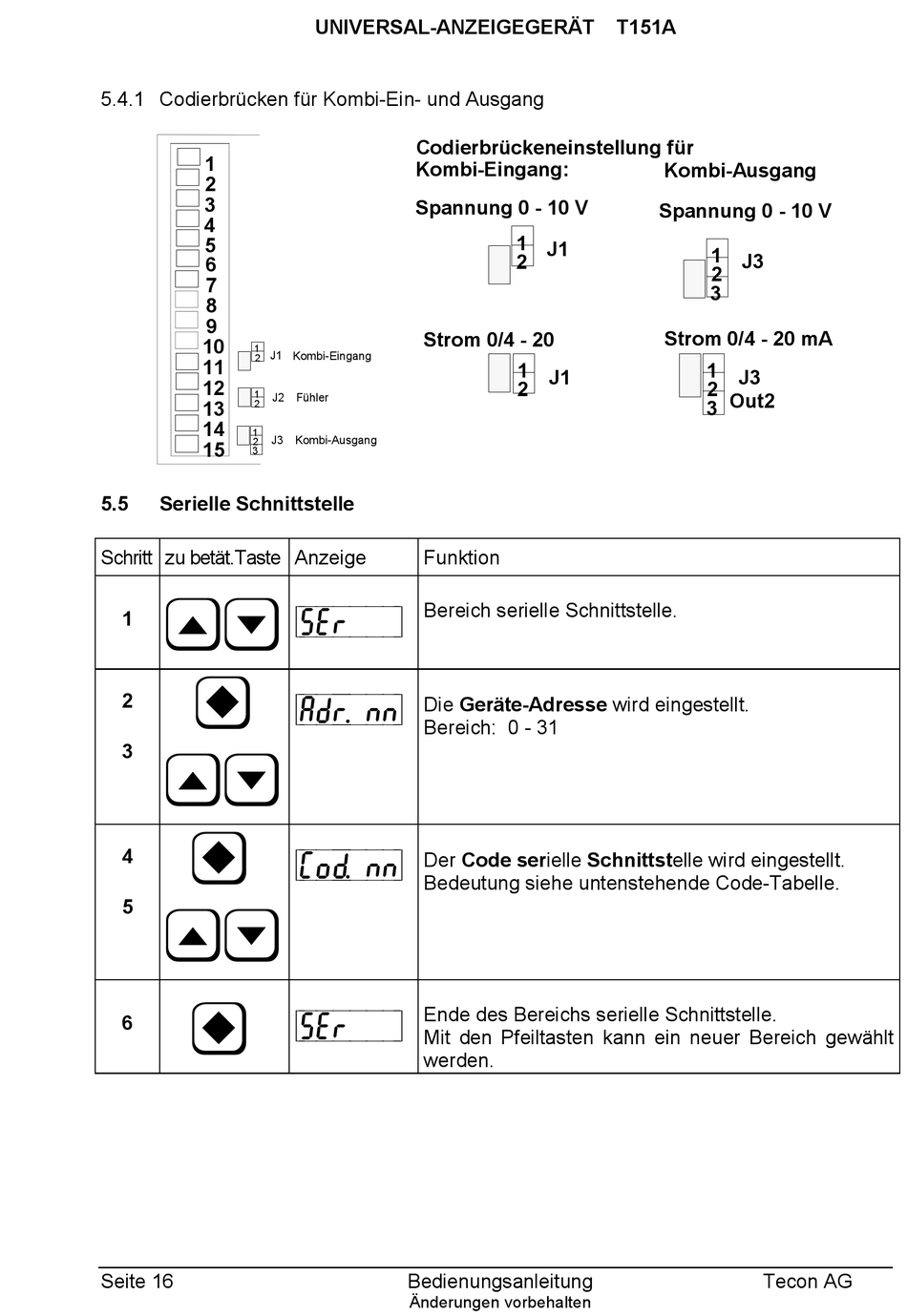

5.4.1 Codierbrücken für Kombi-Ein- und Ausgang
1
2
3
4
5
6
7
8
9
10
1
J1 Kombi-Eingang
2
11
12
1
J2 Fühler
13
2
14
1
J3 Kombi-Ausgang
2
15
3
5.5
Serielle Schnittstelle
Schritt zu betät.Taste Anzeige
XZ
1
Y
2
3
XZ
Y
4
5
XZ
Y
6
Seite 16
UNIVERSAL-ANZEIGEGERÄT
Codierbrückeneinstellung für
Kombi-Eingang:
Spannung 0 - 10 V
Strom 0/4 - 20
Funktion
Bereich serielle Schnittstelle.
(ser___)
Die Geräte-Adresse wird eingestellt.
(ad. r _nn)
Bereich: 0 - 31
Der Code serielle Schnittstelle wird eingestellt.
(Co. d _nn)
Bedeutung siehe untenstehende Code-Tabelle.
Ende des Bereichs serielle Schnittstelle.
(ser___)
Mit den Pfeiltasten kann ein neuer Bereich gewählt
werden.
Bedienungsanleitung
Änderungen vorbehalten
T151A
Kombi-Ausgang
Spannung 0 - 10 V
1
J1
2
Strom 0/4 - 20 mA
1
J1
2
1
J3
2
3
1
J3
2
Out2
3
Tecon AG
