Bitte wie folgt vorgehen:
HINWEIS: Die Nummerierung bezieht sich auf das vorherige Bild.
Das HPC-Kabel mittels des entsprechenden Steckers (5) an den
1.
Drehzahlmesser anschließen.
Den Fahrzeugtyp (PKW oder LKW) mit dem Wahlschalter (3) auswählen.
2.
3. Benutzen Sie bitte das Befestigungsmagnet (2), um die Abzweigdose mit
dem in Richtung Motorkopf gerichteten Mikrofon (1) zu positionieren.
Schließen Sie dann die Klemmen (6) an der Fahrzeugbatterie an; hierbei
4.
bitte die korrekte Polarität beachten.
Zuerst den Minuspol (Masse) und dann den Pluspol
anschließen.
Für die Verwendung an LKWs bitte die Klemmen an die 24 V des
Fahrzeugs anschließen.

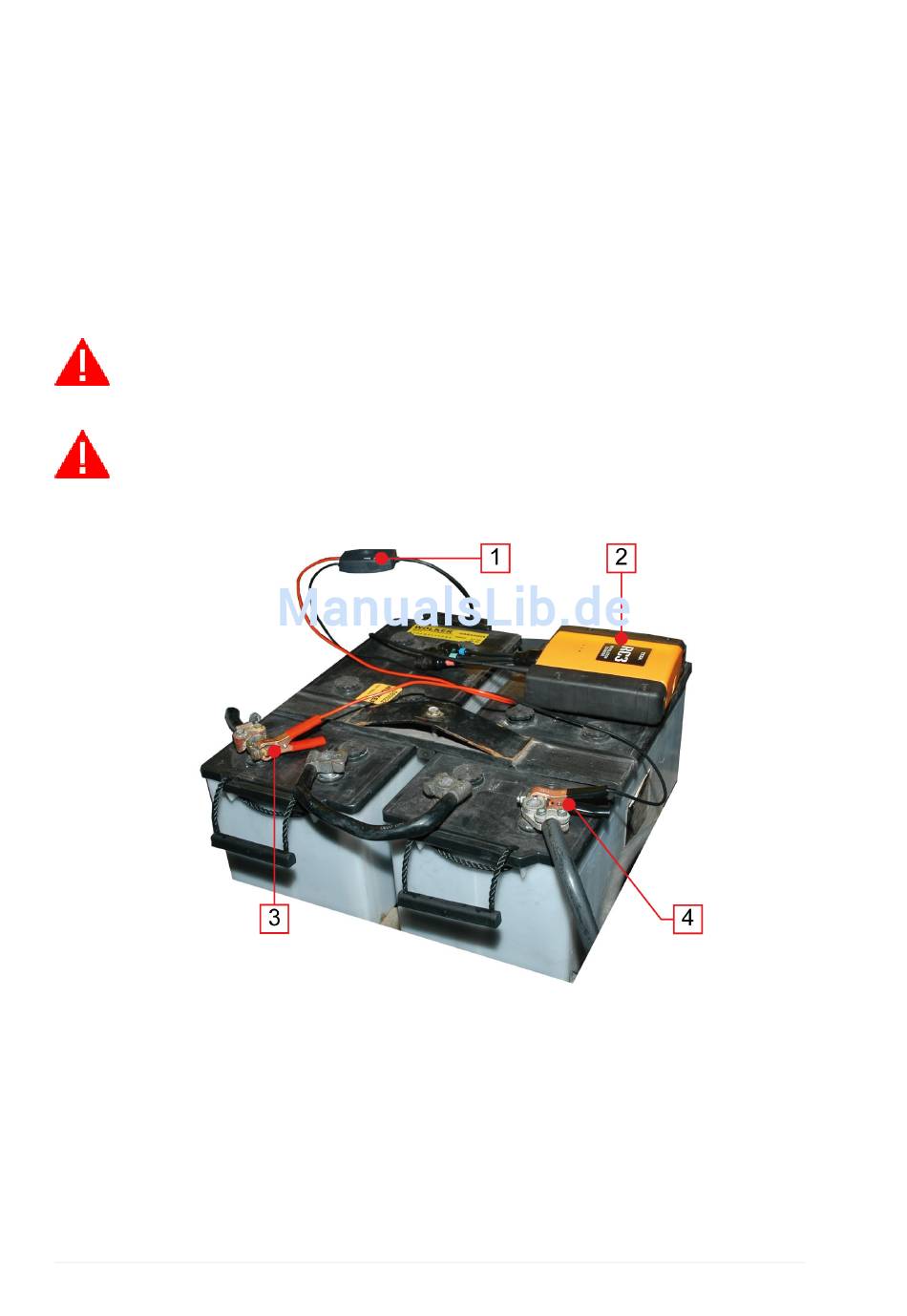

Wahlschalter CAR/TRUCK
1.
RC3
2.
3. Batterieklemme: Pluspol Klemme
4. Batterieklemme: Minuspol Klemme
Für weitere Informationen bezüglich der Motordrehzahlerkennung mittels
Bateriewellenmethode siehe Kapitel Batteriekabel und kein Sensor
angeschlossen.
