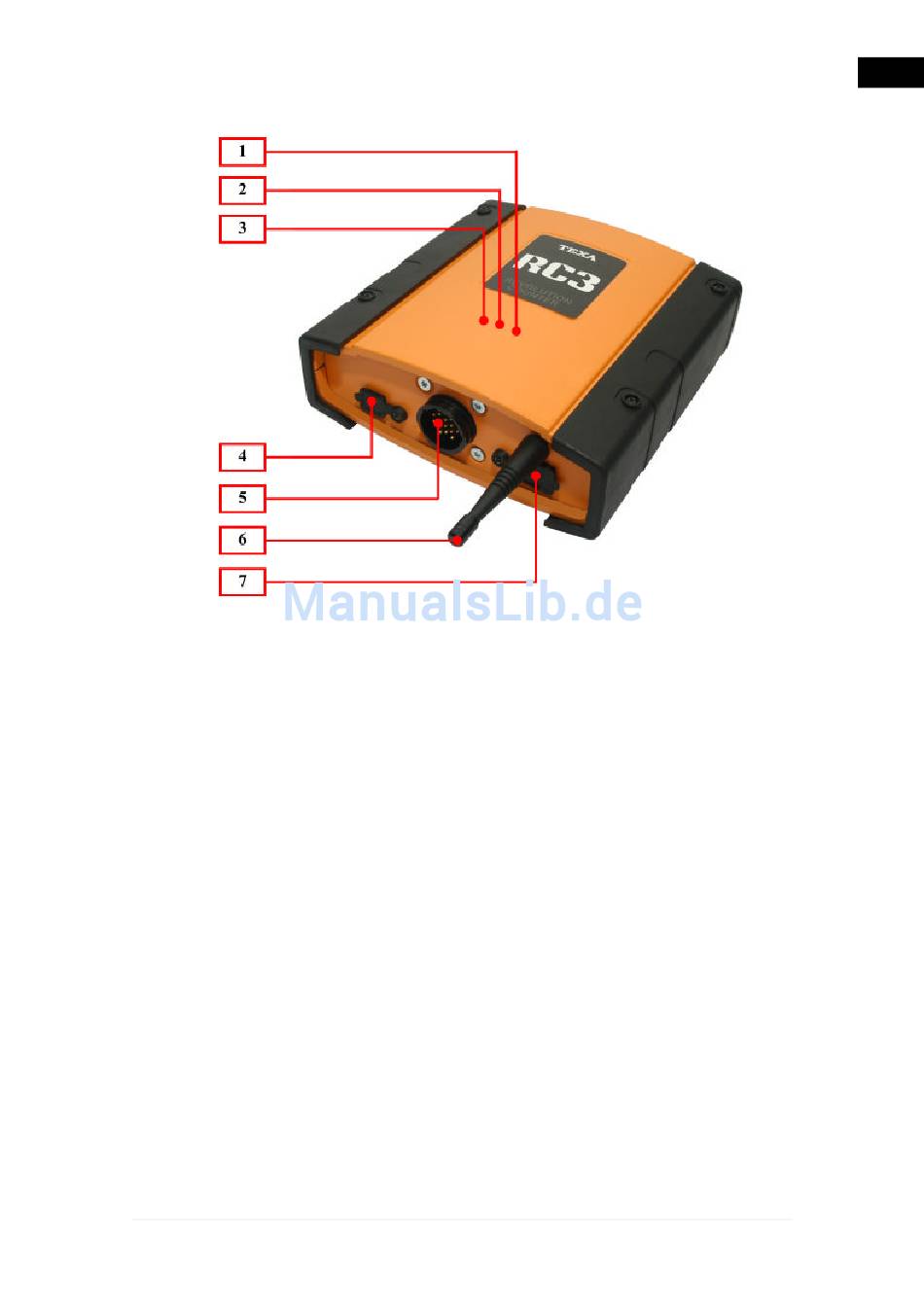

1.1 Ansicht des Gerätes
1. Blaue LED Bluetooth Kommunikation: Die Einschaltung dieser Led zeigt
an, dass die Kommunikation zwischen RC3 und Verarbeitungssystem über
die Bluetooth Funkverbindung im Gang ist.
Rote LED der USB-Kommunikation: Diese Lampe leuchtet auf, wenn der
2.
RC3 via USB-Kabel mit anderen Geräten kommuniziert.
3. Grüne Power-Led: Leuchtet diese Led fest auf, so ist das Gerät korrekt
gespeist. Bei der Einschaltung führt das Gerät eine Initialisierungsvorgang
durch, der etwa zwischen 2 und 15 Sekunden dauern kann. Erst wenn dieser
Vorgang abgeschlossen ist, schaltet sich die grüne Led ein und bestätigt
somit, dass der RC3 für die Kommunikation mit den Analyse- und
Anzeigeeinheiten bereit ist.
USB-Verbindung: Der Anschluss, dank dem Sie den RC3 mit dem
4.
speziellen Serienkabel an die Steuerzentrale anschließen können.
5. Verbindung Signalerkennung: Anschluss AMP 16 wird verwendet, um die
Diagnosekabel zu verbinden, durch die Sie verschiedene Fahrzeugsignale
erhalten.
Bluetooth-Antenne:
6.
(Bluetooth-Technologie)
7. RS232 Verbindung:
Verarbeitungseinheit über spezifisches serielles Kabel.
Eichstädt Elektronik - Professionelle Kfz-Diagnosegeräte - http://www.eichstaedt-elektronik.de
Antenne für drahtlose
Anschluss für
Funkkommunikation
die Verbindung
de
an die
