7.3.1
Temperaturfühler
Als Temperaturfühler sind folgende Varianten erhältlich:
Montageort

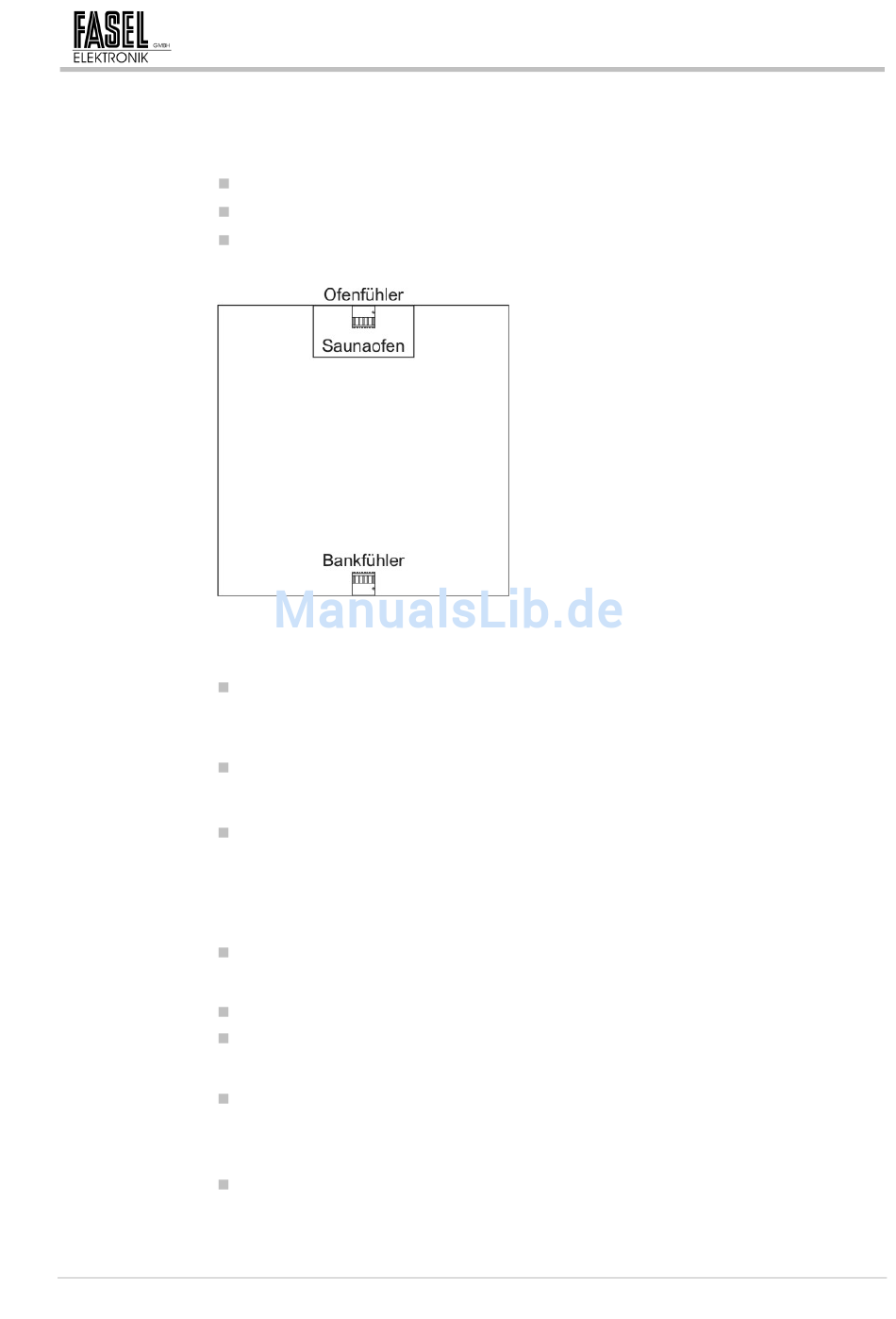

Abb. 7: Montageort Ofenfühler / Bankfühler / Kombinierter Feuchte- und Bankfühler
Ofenfühler Temperatur
Bankfühler Temperatur
Kombinierter Feuchte- und Bankfühler
Für alle Fühler
Begrenzerfühler
Montageanleitung Saunasteuerung Serie FCU4000/FCU4200/FCU4400 M_FCUxxxx / Version V 2.02
Ofenfühler Temperatur (FCU-SENSOR-OVEN-A)
Bankfühler Temperatur (FCU-SENSOR-BENCH-A)
Kombinierter Feuchte- und Bankfühler
(FCU-SENSOR-HUMIDITY-BENCH-A)
Sofern vom Ofenhersteller keine andere Position vorgeschrieben wird, Montage an
der Wand hinter dem Saunaofen (Mitte Saunaofen) 20 cm unter der Decke.
Bankfühler auf der gegenüberliegenden Seite des Ofens und 20 cm unterhalb der
Decke oder auf Schulterhöhe der obersten Bank montieren. Diese Fühlerposition ist
nur eine Empfehlung für Standardkabinen.
ACHTUNG: Der Errichter der Anlage muss kabinenspezifische Gegebenheiten, wie
z.B. die Position des Ofen, des Dampfaustritts, der Zu- und Abluft, der Türe(n) , der
Form der Decke usw. berücksichtigen und dann den Fühler an der für diese Kabine
geeigneten Stelle montieren !.
Kombinierten Feuchte- und Bankfühler wie Bankfühler montieren.
Freie Luftzirkulation gewährleisten.
Fühler nicht in unmittelbarer Nähe zur Tür oder einem Fenster montieren.
Der Begrenzerfühler für das IR-System wird nur benötigt, wenn der Hersteller des
IR-Systems eine maximale Temperatur für sein System vorschreibt, die kleiner ist
als unsere Raumtemperatur von max. 70° C, bzw. die Begrenzungstemperatur von
130°C.
Wird ein Fühler benötigt, so muss er nach den Angaben des IR-Systems-Herstellers
montiert werden.
Elektrischer Anschluss
25
