- Seite 1 Bedienungsanleitung Saunasteuerung FSA222 Saunasteuerung mit Befeuchtungsintervall FSA232 Saunasteuerung mit echter Feuchteregelung FSA242 Saunasteuerung mit Farblichtansteuerung Stand 12.2005 00296-FSA2-FAS Änderungen der technischen Daten und Auslegung ohne vorherige Ankündigung vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Sicherheitshinweise: ................3 Aufbau der Saunasteuerung..............4 Einschalten der Steuerung ..............4 Betriebsarten..................4 Sauna ......................4 Sauna mit Feuchte..................5 4.2.1 Trockenprogramm ..................5 4.2.2 Feuchteregelung / Intervallfeuchte .............6 Programmeinstellungen................ 6 Betriebsart Sauna einstellen ..............7 Betriebsart Sauna mit Feuchte einstellen ..........7 Einstellbare Programmfunktionen ............ -
Seite 3: Sicherheitshinweise
1 Sicherheitshinweise: Die Installation muss von einem zugelassenen Elektroinstallateur durchgeführt werden. Ohne diesen Nachweis entfällt Garantieleistung grundsätzlich. Vor dem Einschalten der Steuerung lesen Sie bitte die Bedienungsanleitung! Bei Störungen benachrichtigen Sie bitte den Kundendienst! Zur Reinigung des Gehäuses verwenden Sie ein weiches feuchtes Tuch. Achtung: Keine scharfen Reinigungsmittel verwenden. -
Seite 4: Aufbau Der Saunasteuerung

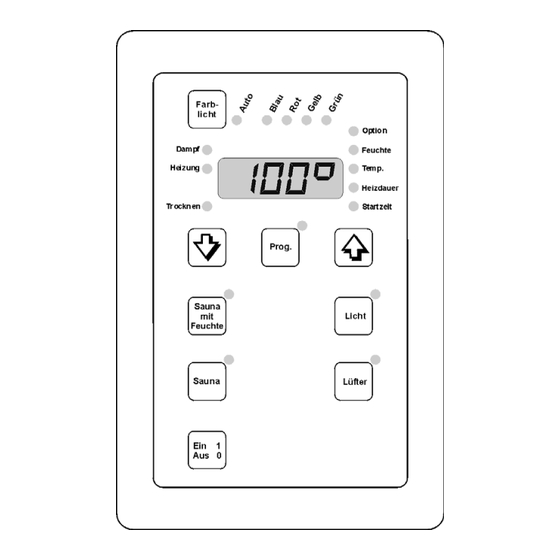

2 Aufbau der Saunasteuerung Die Saunasteuerung FSA2x2 besteht aus dem Saunasteuergerät und der zugehörigen Tastatur. Alle Einstellungen können Tastatur vorgenommen werden. Je nach Steuergerät sind mehr oder weniger Menüpunkte und Funktionen vorhanden. Es werden nur die Menüpunkte angezeigt, die vorhanden sind. Steuerung kann eine... -
Seite 5: Sauna Mit Feuchte
automatisch, durch Ein- und Ausschalten des Saunaofens. Während der Saunaofen heizt, leuchtet das Lämpchen Heizung. Ist die eingestellte Temperatur erreicht, ist die Saunakabine bereit. Tastenfunktionen Wenn das Lämpchen bei der Taste nicht leuchtet: anwählen der Betriebsart Sauna Wenn das Lämpchen bei der Taste blinkt: starten der Betriebsart Sauna Wenn das Lämpchen bei der Taste leuchtet: beenden des Programms... -
Seite 6: Feuchteregelung / Intervallfeuchte
werden. Durch nochmaliges Betätigen der Taste wird das eingestellte Saunaprogramm gestartet. Wird Feuchtsaunaprogramm durch Taste Feuchtsaunaprogramm abgebrochen, startet das Trockenprogramm nicht. Wenn Sie das Trockenprogramm abbrechen, ohne anschließend ein Saunaprogramm zu starten, kann es durch Feuchtigkeit in der Saunakabine zu Schimmelbildung kommen, für die der Hersteller nicht haftet. -
Seite 7: Betriebsart Sauna Einstellen
Ein Sollwert kann mit der Taste verändert werden, indem er zuvor mit der Taste oder ausgewählt wird oder die Anzeige automatisch darauf wechselt. Nachdem der gewünschte Wert mit den Taste bzw. eingestellt wurde, wird der Wert durch erneutes Betätigen der Taste , oder nach ca. -
Seite 8: Einstellbare Programmfunktionen
Drücken Sie die Taste Wählen Sie den zu ändernden Parameter mit Hilfe den Tasten . Das zugehörige Lämpchen rechts neben dem Display leuchtet, und der Wert wird im Display angezeigt. Betätigen Sie die Taste Der zuvor gewählte Parameter kann nun mit den Tasten verändert werden. -
Seite 9: Temperatur
die gewünschte Startzeit einstellen. Zum Speichern Der eingestellten Startzeit nochmals die Taste drücken. Wählen Sie danach die gewünschte Betriebsart mit der Taste oder aus, um die Startzeitautomatik zu aktivieren. Das Lämpchen Startzeit und das Lämpchen bei der Taste oder blinken. Ist die Startzeit erreicht, startet die angewählte Betriebsart. -
Seite 10: Optionen
Bei Steuerungen mit Feuchteregelung wird während laufendem Programm die Istfeuchte angezeigt. Durch Drücken der Taste wird die Sollfeuchte angezeigt, die auch während des aktiven Feuchteprogrammes verändert werden kann. Bei Steuerungen mit Intervallfeuchte wird nur die Sollfeuchte angezeigt. Anzeige bei Steuerung mit Feuchteregelung: Anzeige bei Steuerung mit Intervallfeuchte: 5.4 Optionen Die folgenden Optionen sind nur anwählbar, wenn diese in Ihrer Steuerung... -
Seite 11: Farblicht
6 Farblicht Mit dieser Saunasteuerung haben Sie die Möglichkeit zusätzlich zum Saunabetrieb ein Farblicht anzusteuern. Hier gibt es drei verschiedene Einstellungsmöglichkeiten: - Automatikbetrieb mit maximal 16 Zyklen, von jeweils bis zu 15 Minuten. - Handbetrieb eine Farbe kann von Hand für Dauerbetrieb ausgewählt werden - Farblicht Aus d. -
Seite 12: Lüfter
8 Lüfter Der Lüfter lässt sich durch Betätigen der Taste ein- und ausschalten. Ist der Lüfter eingeschaltet, leuchtet das Lämpchen bei der Taste Lüfter. Startet das Trockenprogramm (siehe Sauna mit Feuchte) wird der Lüfter automatisch eingeschaltet. 9 Menü Grundeinstellungen Im Menü Grundeinstellungen können Sie die Uhrzeit und das Farblicht- Automatikprogramm einstellen, sowie die Konfiguration Ihrer Steuerung anzeigen lassen. -
Seite 13: Optionsausgänge
Sind die entsprechenden Optionseingänge nicht belegt erscheinen in der E. 1 -- jeweiligen Anzeige zwei Striche z.B.: 9.4 Optionsausgänge Anzeige z.B.: Optionsausgang 1 belegt mit Programm-Nr. 3 Optionsausgang 2 belegt mit Programm-Nr. 1 Optionsausgang 3 nicht belegt Optionsausgang 4 nicht belegt Hier wird angezeigt, ob die Steuerung mit Optionsausgängen ausgestattet ist und mit welcher Programmnummer sie belegt sind. -
Seite 14: Warnmeldungen
Farbe und Zeitdauer einer Farbphase einstellen: - Wählen Sie mit der Taste eine Farbphase aus. - Drücken Sie die Taste um in den Änderungsmodus zu gelangen. - Mit der Taste eine Farbe oder eine Mischfarbe auswählen. Die Lämpchen der entsprechenden Farbe(n) leuchten. - Mit der Taste bzw. -
Seite 15: Fehlermeldungen
11 Fehlermeldungen Tritt im laufenden Betrieb ein Fehler auf, so wird im Display eine Fehlermeldung angezeigt. Handelt es sich dabei um eine nicht vom Endanwender behebende Ursache, notieren bitte Fehlernummer und wenden sich an Ihren Servicepartner. F 01 Der Bankfühler ist kurzgeschlossen. Fragen Sie Ihren zuständigen Servicepartner. -
Seite 16: Zubehör Innenanzeige (Fsi)
12 Zubehör Innenanzeige (FSI) An Ihre Saunasteuerung lässt sich zur visuellen Kontrolle der aktuellen Werte eine Innenanzeige anschließen, die in die Saunakabine montiert wird. Anzeigearten: aktuelle Uhrzeit Kabinentemperatur rel. Feuchte in Kabine 13 Einstellwerte 13.1 Stellbereich Sauna Min..Max - Bereich Temperatur 15..110 °C 15 min..20 h... -
Seite 17: Farblicht Automatikprogramm
14 Farblicht Automatikprogramm Nur bei Steuergeräten mit Farblichtsteuerung. (Standardeinstellung) (Anwendereinstellung) Zeit in Min. / Farbe Zeit in Min. / Farbe Farbphase 1 8 / ROT Farbphase 2 8 / GELB Farbphase 3 8 / GRÜN Farbphase 4 8 / BLAU Farbphase 5 Farbphase 6 Farbphase 7... -
Seite 18: Wechsel Der Batterie Für Die Echtzeituhr
15 Wechsel der Batterie für die Echtzeituhr Im Steuergerät ist eine Batterie für die Echtzeituhr eingebaut. Bleibt die Echtzeituhr stehen, so muss diese Batterie durch eine neue ersetzt werden. Vor dem Austausch der Batterie für die Echtzeituhr muss die Steuerung vom Netz getrennt werden. -
Seite 19: Adresse Ihres Servicepartners
17 Adresse Ihres Servicepartners 18 Eigene Notizen Seite 19...
