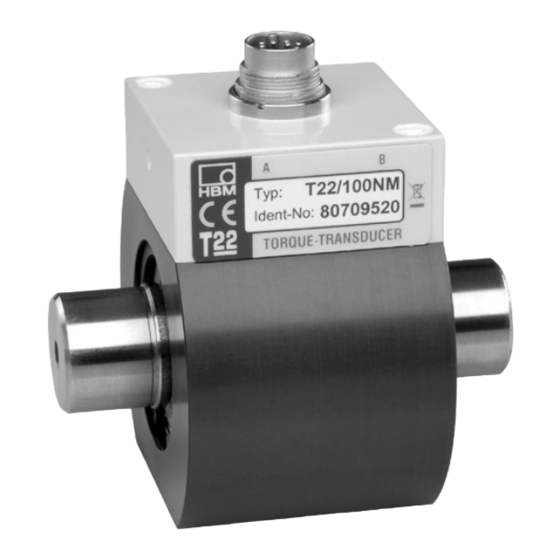

- Seite 1 Mounting instructions Montageanleitung Torque transducer Drehmoment-Messwelle A2302-2.0 en/de...
- Seite 2 English ..........Page 3 −...
-
Seite 3: Inhaltsverzeichnis
..........Accessories for T22 . -
Seite 4: Safety Instructions
Safety instructions Use in accordance with the regulations The T22 torque transducer is used exclusively for torque measurement tasks and control and adjustment tasks directly connected thereto. Use for any additional purpose shall be deemed to be not in accordance with the regulations. - Seite 5 Means that important information about the product or its handling is being given. Symbol: Meaning: CE mark The CE mark enables the manufacturer to guarantee that the product complies with the requirements of the relevant EC directives (the declaration of confor- mity is available at http://www.hbm.com/HBMdoc). A2302-2.0 en/de...
- Seite 6 Symbol: Meaning: Statutory marking requirements for waste disposal National and local regulations regarding the protection of the environment and recycling of raw materials require old equipment to be separated from regular domestic waste for disposal. For more detailed information on disposal, please contact the local authorities or the dealer from whom you purchased the product.
- Seite 7 Prevention of accidents In accordance with the health and safety regulations relevant to accident prevention, once the operator has fitted the torque transducer, a cover or cladding must be attached as follows: • The cover or cladding must not be free to rotate. •...
-
Seite 8: Application
Application The T22 torque transducer measures static and dynamic torque on rotating or stationary machine parts in any direction of rotation. Installation 2.1 Installation position Any installation position can be chosen for the torque transducer (see Chapter 2.3.1). 2.2 Installation options CAUTION The permissible load limits given in the specifications (see Page 15) are mandatory. -
Seite 9: Couplings
• Run the shaft diameter with j6 tolerance, to produce the H7/j6 preferred fit. 2.3.1 Installation position with couplings With the bellows couplings, the T22 torque transducer can be operated in any installation position (horizontal, vertical or diagonal). With vertical and diagonal operation, make sure that additional masses are adequately supported. -
Seite 10: Electrical Connection
Electrical connection 3.1 General instructions We recommend to use shielded, low−capacitance cable from HBM for the elec- trical connection between torque transducer and measuring amplifier. With cable extensions it is important to ensure that a good connection is pro- vided, with minimum contact resistance and good insulation. All plug connec- tions or cap nuts have to be tightened firmly. -
Seite 11: Cable Extension
3.3 Cable extension Extension cables must be the shielded, low-capacitance type. We recommend the use of HBM cables that comply with these requirements. When using cable extensions, ensure that the connection is perfect, with the lowest possible contact resistance and good insulation. For this reason all connections should be soldered, or at the very least should use firmly fixed terminals or screwed connectors. -
Seite 12: Load-Carrying Capacity
Load-carrying capacity The T22 torque transducer is suitable for measuring static and dynamic torque. Nominal torque can be exceeded statically up to the limit torque. If nominal torque is exceeded, additional irregular loading is not permissible. This includes longitudinal forces, lateral forces and bending moments. Limit values can be found in the ”Specifications”... -
Seite 13: Maximum Rotation Speed
−M Lower torque limit Fig. 4.1 Permissible dynamic loading 4.2 Maximum rotational speed The T22 torque transducer allows torque measurements of 9000 rpm up to 16000 rpm, depending on the measuring range. Limit values see Chapter 8. Displaying torque Torque If a clockwise torque is applied, there is a positive output signal (0...+5 V,... -
Seite 14: Dimensions (In Mm; 1 Mm = 0.03937 Inches)
Dimensions (in mm; 1 mm = 0.03937 inches) ∅17,2 ∅d Measuring side Measuring Dimensions in mm range range ∅d ∅d 2 "0 1 g6 (N⋅m) 52.75 52.75 52.75 77.5 77.5 77.5 47.5 47.5 47.5 97.5 97.5 57.5 57.5 75.5 75.5 A2302-2.0 en/de... -
Seite 15: Specifications
Specifications Type Accuracy class Torque measuring system Nominal torque M N⋅m 1000 for reference only ft-lb 3.75 37.5 Nominal (rated) sensitivity (span betw. torque= zero and nom. (rated) torque M Voltage output Current output Sensitivity tolerance (deviation of the actual output at M from the nominal rated sensitivity) - Seite 16 Nominal torque M N⋅m 1000 for reference only ft-lb 3.75 37.5 Effect of temperature per 10 K in nominal (rated) temperature range on the output signal, related to the actual value "0.2 of the signal span on the zero signal, related to the nominal (rated) "0.5 sensitivity...
- Seite 17 N⋅m 1000 Nominal torque M Nominal torque M for reference only for reference only ft-lb 3.75 37.5 Degree of protection to IP40 EN 60529 ° °F Nominal temperature range +5...+45 [41...113] Operating temperature ° °F range 0...+60 [32...140] ° °F Storage temperature range −5...+70 [23...158] Impact resistance, test...
- Seite 18 N⋅m 1000 Nominal torque M Nominal torque M for reference only for reference only ft-lb 3.75 37.5 Mechanical values kNm/ Torsional stiffness c 19.7 35.5 52.4 288.6 418.9 Torsion angle at M Deg. 0.26 0.21 0.21 0.15 0.16 0.22 0.10 0.14 Max.
-
Seite 19: Accessories
Accessories 9.1 Accessories for T22, to be ordered separately Accessories include the following components: • Transducer connection cable, 5 m long, order no. 3-3301.0158 • Transducer connection cable, 10 m long, order no. 3-3301.0159 • Cable socket, 12-pin (Binder), order no. 3-3312.0268 •... -
Seite 20: Bellows Couplings
9.2 Bellows couplings 9.2.1 Dimensions bellows couplings (in mm; 1 mm = 0.03937 inches) T22 with mounted couplings Dimensions in mm Mea- Mea- Part-No. suring Side range (N⋅m) variable min−max 3−4412.0020 3−4412.0020 3−4412.0020 49 16.5 49 16.5 49 16.5 15−28 15−28... -
Seite 21: Specifications For Bellows Couplings
9.2.2 Specifications for bellows couplings Measuring Torque Mass Weight Torsional Max. permissible offset coupling moment stiffness range of inertia Kmax −3 (N⋅m) (N⋅m) (kN⋅m/rad) axial radial angular ⋅ (mm) (mm) (degrees) 0.05 0.05 0.05 0.13 0.13 0.13 41.9 41.9 41.9 0.06 0.06 0.06... - Seite 22 ........... . . Zubehör für T22 .
-
Seite 23: Sicherheitshinweise
Sicherheitshinweise Bestimmungsgemäßer Gebrauch Die Drehmoment-Messwelle T22 ist ausschließlich für Drehmoment-Messauf- gaben und direkt damit verbundene Steuerungs- und Regelungsaufgaben zu verwenden. Jeder darüber hinausgehende Gebrauch gilt als nicht bestim- mungsgemäß. Zur Gewährleistung eines sicheren Betriebes darf der Aufnehmer nur nach den Angaben in der Bedienungsanleitung verwendet werden. - Seite 24 In dieser Bedienungsanleitung wird auf Restgefahren mit folgenden Symbolen hingewiesen: GEFAHR Symbol: Bedeutung: Höchste Gefahrenstufe Weist auf eine unmittelbar gefährliche Situation hin, die − wenn die Sicher- heitsbestimmungen nicht beachtet werden − Tod oder schwere Körperverlet- zung zur Folge haben wird. WARNUNG Symbol: Bedeutung:...
- Seite 25 Bedeutung: CE-Kennzeichnung Mit der CE-Kennzeichnung garantiert der Hersteller, dass sein Produkt den An- forderungen der relevanten EG-Richtlinien entspricht (die Konformitätserklä- rung finden Sie unter http://www.hbm.com/HBMdoc). Symbol: Bedeutung: Gesetzlich vorgeschriebene Kennzeichnung zur Entsorgung Nicht mehr gebrauchsfähige Altgeräte sind gemäß den nationalen und örtli- chen Vorschriften für Umweltschutz und Rohstoffrückgewinnung getrennt von...
- Seite 26 Unfallverhütung Entsprechend den einschlägigen Unfallverhütungsvorschriften der Berufsge- nossenschaften ist nach der Montage der Drehmoment-Messwellen vom Be- treiber eine Abdeckung oder Verkleidung wie folgt anzubringen: • Abdeckung oder Verkleidung dürfen nicht mitrotieren. • Abdeckung oder Verkleidung sollen sowohl Quetsch- und Scherstellen ver- meiden als auch vor eventuell sich lösenden Teilen schützen.
-
Seite 27: Anwendung
Anwendung Die Drehmoment-Messwelle T22 misst statische und dynamische Drehmo- mente an drehenden oder ruhenden Maschinenteilen bei beliebiger Drehrich- tung. Montage 2.1 Einbaulage Die Einbaulage der Drehmoment-Messwelle ist beliebig (siehe auch Kap 2.3.1). 2.2 Montagemöglichkeiten ACHTUNG Die in den technischen Daten (siehe Seite 34) angegebenen zulässigen Belastungs- grenzen sind unbedingt einzuhalten. -
Seite 28: Kupplungen
• Die Wellendurchmesser mit j6-Toleranz ausführen, damit sich die Vorzugs- passung H7/j6 ergibt. 2.3.1 Einbaulage mit Kupplungen Die Drehmoment-Messwelle T22 kann mit den Faltenbalg-Kupplungen in belie- biger Einbaulage (horizontal, vertikal oder schräg) betrieben werden. Achten Sie bitte beim vertikalen und schrägen Betrieb darauf, dass zusätzliche Mas- sen ausreichend abgestützt sind. -
Seite 29: Elektrischer Anschluss
3.1 Allgemeine Hinweise Für die elektrische Verbindung zwischen Drehmomentaufnehmer und Mess- verstärker empfehlen wir die geschirmten und kapazitätsarmen Messkabel von HBM zu verwenden. Achten Sie bei Kabelverlängerungen auf eine einwandfreie Verbindung mit ge- ringstem Übergangswiderstand und guter Isolation. Alle Steckverbindungen oder Überwurfmuttern müssen fest angezogen werden. -
Seite 30: Kabelverlängerung
3.3 Kabelverlängerung Verlängerungskabel müssen abgeschirmt und kapazitätsarm sein. Wir empfeh- len die Verwendung von HBM-Kabeln, die diese Voraussetzungen erfüllen. Bei Kabelverlängerungen ist auf einwandfreie Verbindung mit geringstem Übergangswiderstand und gute Isolation zu achten. Deshalb sollen alle Verbin- dungen gelötet, zumindest aber mit sicheren, stabilen Klemmen oder ver- schraubten Steckern hergestellt sein. -
Seite 31: Belastbarkeit
Belastbarkeit Die Drehmoment-Messwelle T22 eignet sich zum Messen statischer und dyna- mischer Drehmomente. Das Nenndrehmoment darf statisch bis zum Grenzdrehmoment überschritten werden. Wird das Nenndrehmoment überschritten, sind weitere irreguläre Be- lastungen nicht zulässig. Hierzu zählen Längskräfte, Querkräfte und Biegemo- mente. Die Grenzwerte finden Sie im Kapitel ”Technische Daten”, Seite 34. -
Seite 32: Drehzahlgrenzen
Ausgangssignal (0...+5 V bzw. +10 ... + 18 mA) an. Wartung Die Drehmoment-Messwelle T22 ist weitgehend wartungsfrei. Wir empfehlen, die reibungsarmen Speziallager nach ca. 20 000 Betriebsstunden im Werk Darmstadt wechseln zu lassen. Bei dieser Gelegenheit wird auch die Kalibrie- rung überprüft. -
Seite 33: Abmessungen
Abmessungen ∅17,2 ∅d Messseite Mess- Abmessungen in mm bereich bereich ∅d ∅d "0,1 1 g6 (N⋅m) 52,75 52,75 52,75 77,5 77,5 77,5 47,5 47,5 47,5 97,5 97,5 57,5 57,5 75,5 75,5 A2302-2.0 en/de... -
Seite 34: Technische Daten
Technische Daten Genauigkeitsklasse Drehmoment-Messsystem Nenndrehmoment M Nenndrehmoment M N⋅m kN⋅m Nennkennwert (Spanne zwischen Drehmoment = Null und Nenndreh- moment M Spannungsausgang Stromausgang Kennwerttoleranz (Abweichung der tatsächlichen Ausgangsgröße bei vom Nennkennwert) "0,2 Spannungsausgang "0,2 Stromausgang Ausgangssig. bei Drehmom. = Null 0"0,2 Spannungsausgang 10"0,2 Stromausgang... - Seite 35 Technische Daten (Fortsetzung) Nenndrehmoment M Nenndrehmoment M N⋅m kN⋅m Linearitätsabweichung einschließlich Hysterese, bezogen auf den Nenn- v"0,3 kennwert Rel. Standardabwei- chung der Wiederholbar- keit nach DIN 1319, bezo- gen auf die Ausgangs- v"0,1 signaländerung Maximaler Aussteuerbe- reich Spannungs-/ Stromaus- v120 gang Allgemeine Angaben Störfestigkeit...
- Seite 36 Technische Daten (Fortsetzung) Nenndrehmoment Nenndrehmoment N⋅m kN⋅m Stoßbeständigkeit, Prüfschärfegrad nach DIN IEC 68; Teil 2-27; IEC 68-2-29-1987 Anzahl 1000 Dauer Beschleunigung (Halbsinus) Vibrationsbestän- digkeit, Prüfschär- fegrad nach DIN IEC 68, Teil 2-6: IEC 68-2-6-1982 Frequenzbereich 5 ... 65 Dauer Beschleunigung (Amplitude) Nenndrehzahl n 16 000...
- Seite 37 Technische Daten (Fortsetzung) Nenndrehmoment Nenndrehmoment N⋅m kN⋅m Mechanische Werte kN⋅m/ Drehsteifigkeit c 19,7 35,5 52,4 288,6 418,9 Verdrehwinkel bei Grad 0,26 0,21 0,21 0,15 0,16 0,22 0,10 0,14 Zul. max. Schwing- + 4500 µm weg des Rotors (n in min (Spitze/Spitze) Effekt.
-
Seite 38: Zubehör
Zubehör 9.1 Zubehör für T22, zusätzlich zu beziehen • Aufnehmer-Anschlusskabel, 5 m lang, Bestell-Nr. 3-3301.0158 • Aufnehmer-Anschlusskabel, 10 m lang, Bestell-Nr. 3-3301.0159 • Kabeldose, 12polig (Binder), Bestell-Nr. 3-3312.0268 • Faltenbalg-Kupplungen • Klemmenkasten VK20A, Bestell-Nr. 1-VK20A Zubehör für den Klemmenkasten VK20A, zusätzlich zu beziehen •... -
Seite 39: Faltenbalg-Kupplungen
9.2 Faltenbalg-Kupplungen 9.2.1 Abmessungen Faltenbalg-Kupplungen (in mm) T22 mit montierten Kupplungen Abmessungen in mm Teile-Nr. Mess- bereich (N⋅m) variabel min...max 3−4412.0020 3−4412.0020 3−4412.0020 49 16,5 49 16,5 49 16,5 15...28 15...28 15...28 3−4412.0021 3−4412.0021 3−4412.0021 24...35 24...35 24...35 9,5 172... -
Seite 40: Technische Daten Faltenbalg-Kupplungen
9.2.2 Technische Daten Faltenbalg-Kupplungen Messbereich Dreh- Massen- Gewicht Dreh- Max. zulässiger Versatz moment trägheits- steifigkeit Kupplung moment Kmax −3 (N⋅m) (N⋅m) (kN⋅m/rad) axial radial angular kg⋅m (mm) (mm) (Grad) 0,05 0,05 0,05 0,13 0,13 0,13 41,9 41,9 41,9 0,06 0,06 0,06 0,18 0,18... - Seite 44 Sinne des §443 BGB dar und begründen keine Haftung. Hottinger Baldwin Messtechnik GmbH 7-2001.2302 Postfach 10 01 51, D-64201 Darmstadt Im Tiefen See 45, D-64293 Darmstadt Tel.: +49 6151 803-0 Fax: +49 6151 8039100 Email: support@hbm.com Internet: www.hbm.com A2302-2.0 en/de...
