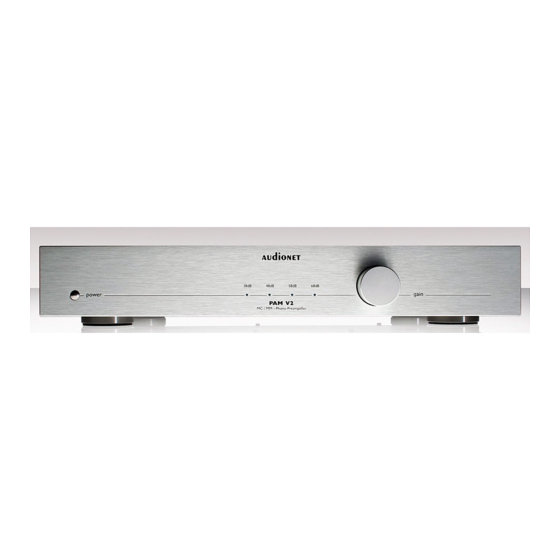

Phono-Pre-Amplifier for MC / MM
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Audionet PAM V2

Inhaltszusammenfassung für Audionet PAM V2

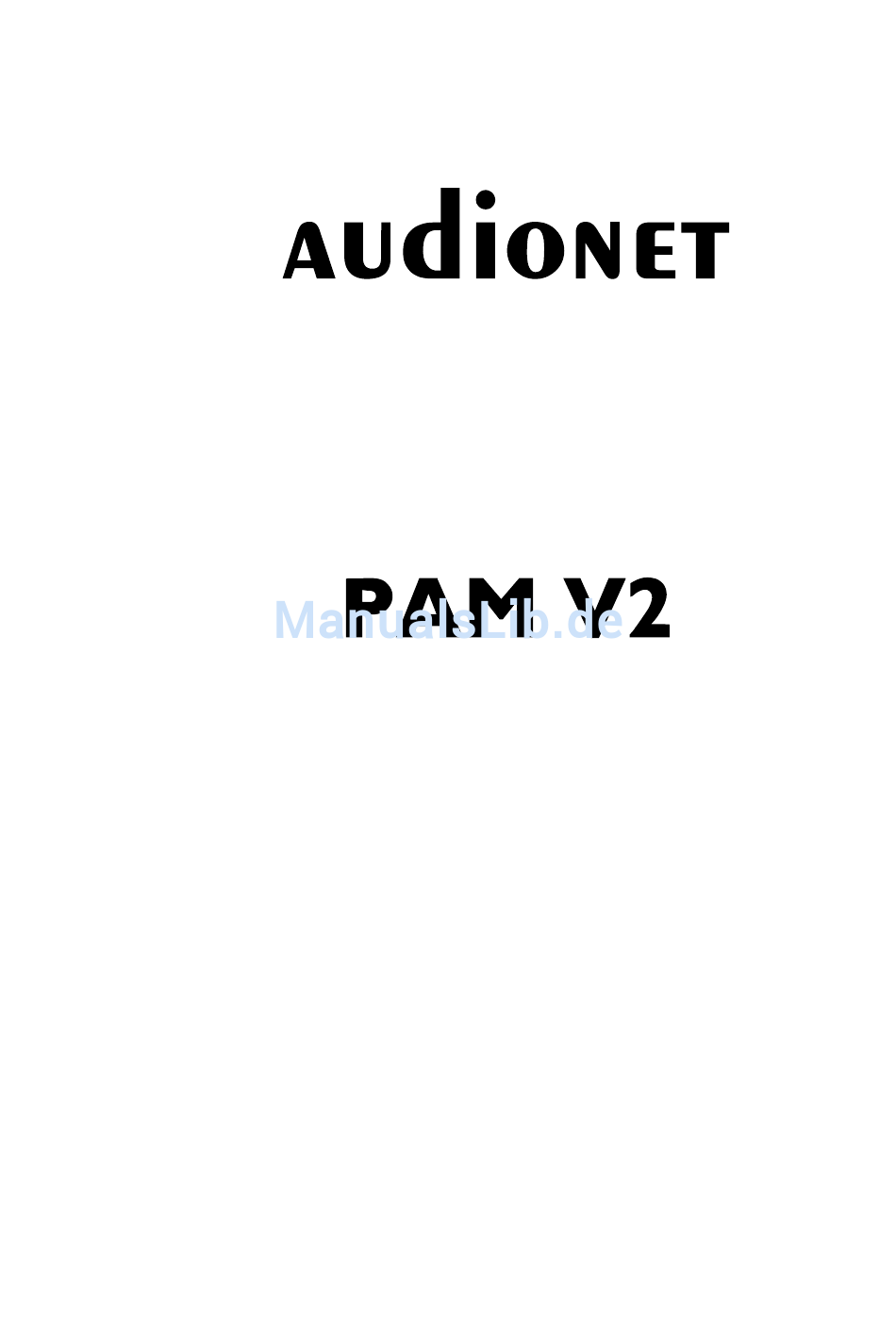

  • Seite 1 Phono-Pre-Amplifier for MC / MM Bedienungsanleitung...
  • Seite 2 Im Lieferumfang sind enthalten: § der Vorverstärker Audionet ‘PAM V2’ § die Bedienungsanleitung (die Sie gerade lesen) § eine Standardnetzleitung Transport Bitte transportieren Sie den ‘PAM V2’ nur in der mitgelieferten Verpa- ckung. Benutzen Sie den Kunststoffbeutel um Kratzer am Gehäuse zu vermeiden.

  • Seite 3: Das Gerät

    Das Gerät Der Konstruktion des ‘PAM V2’ lagen die Prinzipien der Audionet Ver- stärkertechnologie zu Grunde, die den Aufbau und den Entwurf prägten und im folgenden näher beschrieben werden. Die Basis des Gerätes bildet ein 2mm dickes gepulvertes Stahlchassis um die elektronischen Komponenten sicher vor Hochfrequenzfeldern zu schützen.

  • Seite 4: Installation Und Anschluß

    Der Vorverstärker ‘PAM V2’ sollte in einem hochwertigen Rack oder auf einem stabilen Tisch seinen adäquaten Platz finden. Plazieren Sie den ‘PAM V2’ nicht direkt neben dem Lautsprecher und auch nicht in einer Raumecke, da dort die höchste Schallenergie zu finden ist. Ebenso soll- ten Sie die Nähe von Endstufen und Netzfilter meiden.
  • Seite 5 Auf der Rückseite befinden sich ein Eingangspaar WBT-Cinchbuchsen (Stereo) für den Anschluß eines Plattenspielers sowie die Eingänge mit der Bezeichnung C/Rext für zusätzliche Anpasswiderstände oder Kapazi- täten. Die Grundkapazität des ‘PAM V2’ beträgt 150pF. Der goldene Schraubanschluß (GND) dient dem Anschluß der Plattenspielermasse. Ausgänge Ebenfalls auf der Rückseite befinden sich Ausgänge in symmetrischer...

  • Seite 6: Bedienung

    Bedienung An der Frontplatte des ‘PAM V2’ befindet sich der Netztaster zur Inbe- triebnahme des Gerätes. Der Drehknopf an der rechten Seite mit der Be- zeichnung ‘GAIN’ wählt die Grundverstärkung von 38dB, 48dB, 58dB und 68dB (deziBel). Diese Verstärkung wird mit den LEDs in der Mitte der Frontplatte ange- zeigt.
  • Seite 7 Netzleitungen erfahren haben. Um Ihr Gerät aufzuwerten, haben Sie die Möglichkeit, hochwertige Netzleitungen zu benutzen. Es empfiehlt sich den ‘PAM V2’ sorgfältig vor akustischer Anregung zu schützen und vor allem von Trittschall zu entkoppeln, da das Gerät z.B. in der Stellung 68dB bei einer Frequenz von 20Hz um den Faktor 20000...

  • Seite 8: Erweiterte Anpassung

    = 330W gewählt, somit wird R = 510W aufgesteckt. Ihr Audionet-Team wünscht Ihnen und Ihren Freunden unvergeßliche Stunden des Musikhörens und des neu Hörens. Sollten Sie noch Fragen haben, zögern Sie nicht, sich an Ihren Audionet Fachhändler oder direkt an uns zu wenden.

  • Seite 9: Technische Daten

    10 schnelle , rein diskret realisierte MOS-Regler für akkuähnli- che Stromversorgung 100 VA Ringkerntransformator geschirmt, 40.000mF Siebkapa- zität Class A-Ausgangsstufe DC-freier Ausgang FET-Eingänge, kein Fehlerstrom Entwickelt und produziert von: Idektron GmbH & Co. KG, Herner Str. 299, Gebäude 6, 44809 Bochum, Germany www.audionet.de kontakt@audionet.de...
