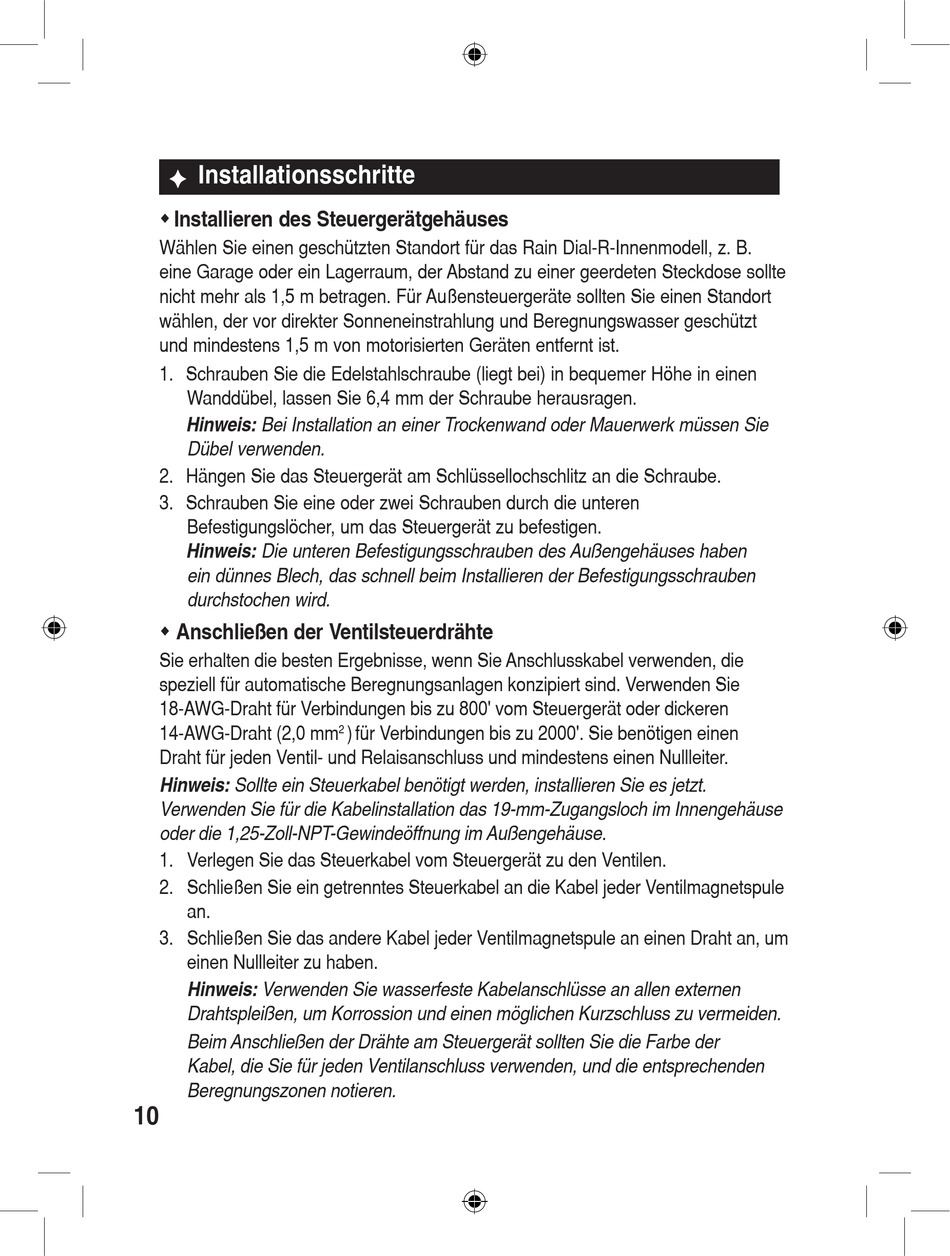

F Installationsschritte
w Installieren des Steuergerätgehäuses
Wählen Sie einen geschützten Standort für das Rain Dial-R-Innenmodell, z . B .
eine Garage oder ein Lagerraum, der Abstand zu einer geerdeten Steckdose sollte
nicht mehr als 1,5 m betragen . Für Außensteuergeräte sollten Sie einen Standort
wählen, der vor direkter Sonneneinstrahlung und Beregnungswasser geschützt
und mindestens 1,5 m von motorisierten Geräten entfernt ist .
1 . Schrauben Sie die Edelstahlschraube (liegt bei) in bequemer Höhe in einen
Wanddübel, lassen Sie 6,4 mm der Schraube herausragen .
Hinweis: Bei Installation an einer Trockenwand oder Mauerwerk müssen Sie
Dübel verwenden.
2 . Hängen Sie das Steuergerät am Schlüssellochschlitz an die Schraube .
3 . Schrauben Sie eine oder zwei Schrauben durch die unteren
Befestigungslöcher, um das Steuergerät zu befestigen .
Hinweis: Die unteren Befestigungsschrauben des Außengehäuses haben
ein dünnes Blech, das schnell beim Installieren der Befestigungsschrauben
durchstochen wird.
w Anschließen der Ventilsteuerdrähte
Sie erhalten die besten Ergebnisse, wenn Sie Anschlusskabel verwenden, die
speziell für automatische Beregnungsanlagen konzipiert sind . Verwenden Sie
18-AWG-Draht für Verbindungen bis zu 800' vom Steuergerät oder dickeren
14-AWG-Draht (2,0 mm
Draht für jeden Ventil- und Relaisanschluss und mindestens einen Nullleiter .
Hinweis: Sollte ein Steuerkabel benötigt werden, installieren Sie es jetzt.
Verwenden Sie für die Kabelinstallation das 19-mm-Zugangsloch im Innengehäuse
oder die 1,25-Zoll-NPT-Gewindeöffnung im Außengehäuse.
1 . Verlegen Sie das Steuerkabel vom Steuergerät zu den Ventilen .
2 . Schließen Sie ein getrenntes Steuerkabel an die Kabel jeder Ventilmagnetspule
an .
3 . Schließen Sie das andere Kabel jeder Ventilmagnetspule an einen Draht an, um
einen Nullleiter zu haben .
Hinweis: Verwenden Sie wasserfeste Kabelanschlüsse an allen externen
Drahtspleißen, um Korrossion und einen möglichen Kurzschluss zu vermeiden.
Beim Anschließen der Drähte am Steuergerät sollten Sie die Farbe der
Kabel, die Sie für jeden Ventilanschluss verwenden, und die entsprechenden
Beregnungszonen notieren.
10
)
für Verbindungen bis zu 2000' . Sie benötigen einen
2
