TTI TCB-1100 Bedienungsanleitung Seite 6

Installation
1) Montieren Sie die Mikrofonhalterung mit zwei mitgelieferten Schrauben in der Nähe des Funkgeräts.
2) Schließen Sie das Mikrofon am Mikrofoneingang des Funkgeräts an.
Das Funkgerät ist nun betriebsbereit.

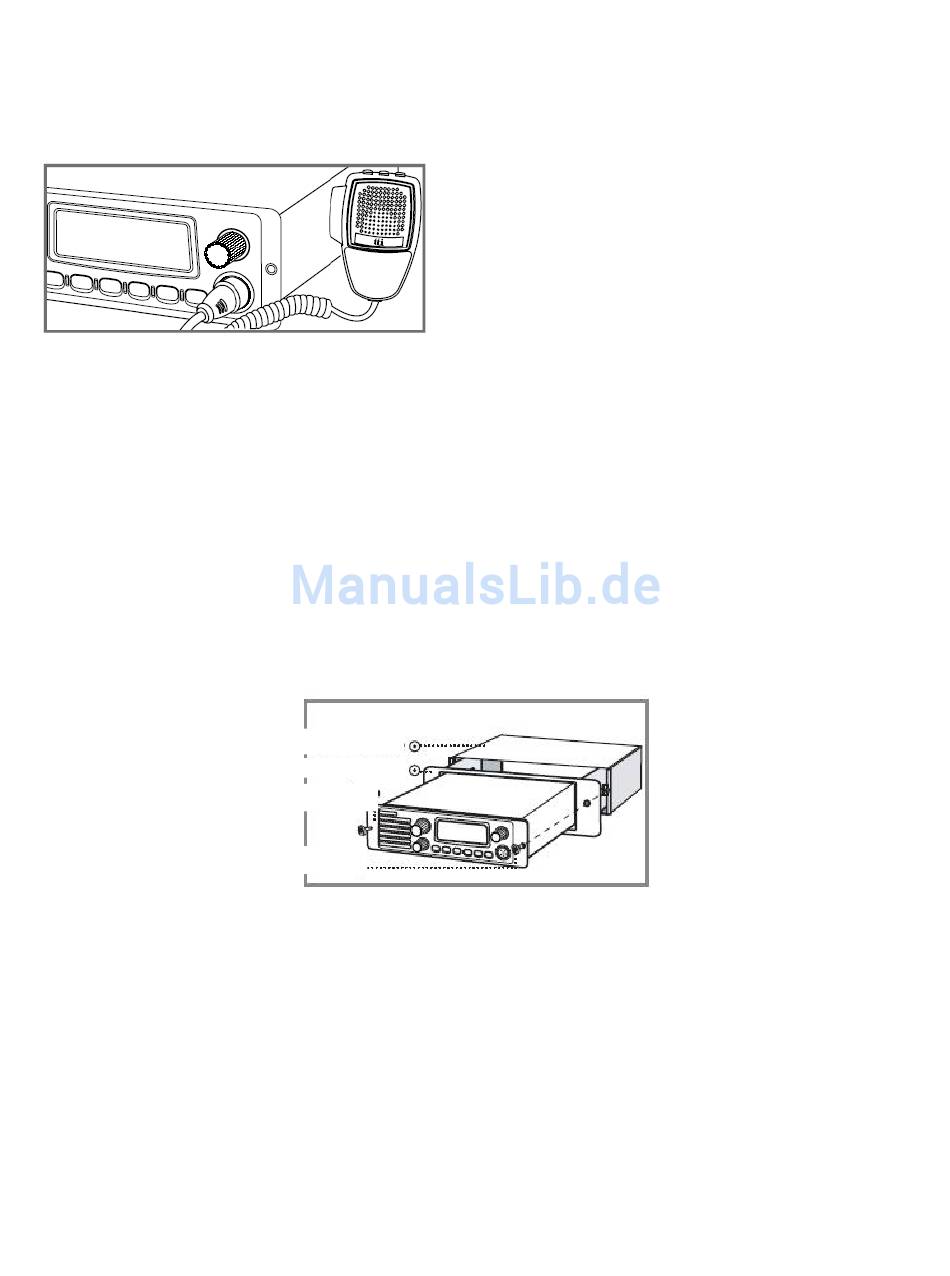

Einbau in der Radiohalterung
Das Gehäuse des Funkgeräts stimmt mit den DIN-Einbaumaßen überein und kann ebenfalls in der
Radiohalterung Ihres Fahrzeugs eingebaut werden.
Bitte benutzen Sie hierfür das mitgelieferte DIN-Befestigungsmaterial. Alle anderen Anschlüsse und
Installationen, wie oben unter „Normale Installation mit Montagehalterung" beschrieben.
1) Montieren Sie die DIN-Einbaumanschette in der Radiohalterung Ihres Fahrzeugs (bitte benutzen Sie die
Montageklammern).
2) Setzen Sie das Funkgerät in die DIN-Frontblende ein und schieben Sie es dann in die
DIN-Einbaumanschette.
3) Schrauben Sie alles durch das Funkgerät, die DIN-Frontblende und die DIN-Einbaumanschette
zusammen.
6 Deutsch
DIN-Einbaumanschette
DIN-Frontblende
CB-Funkgerät
Schrauben
TCB-1100
