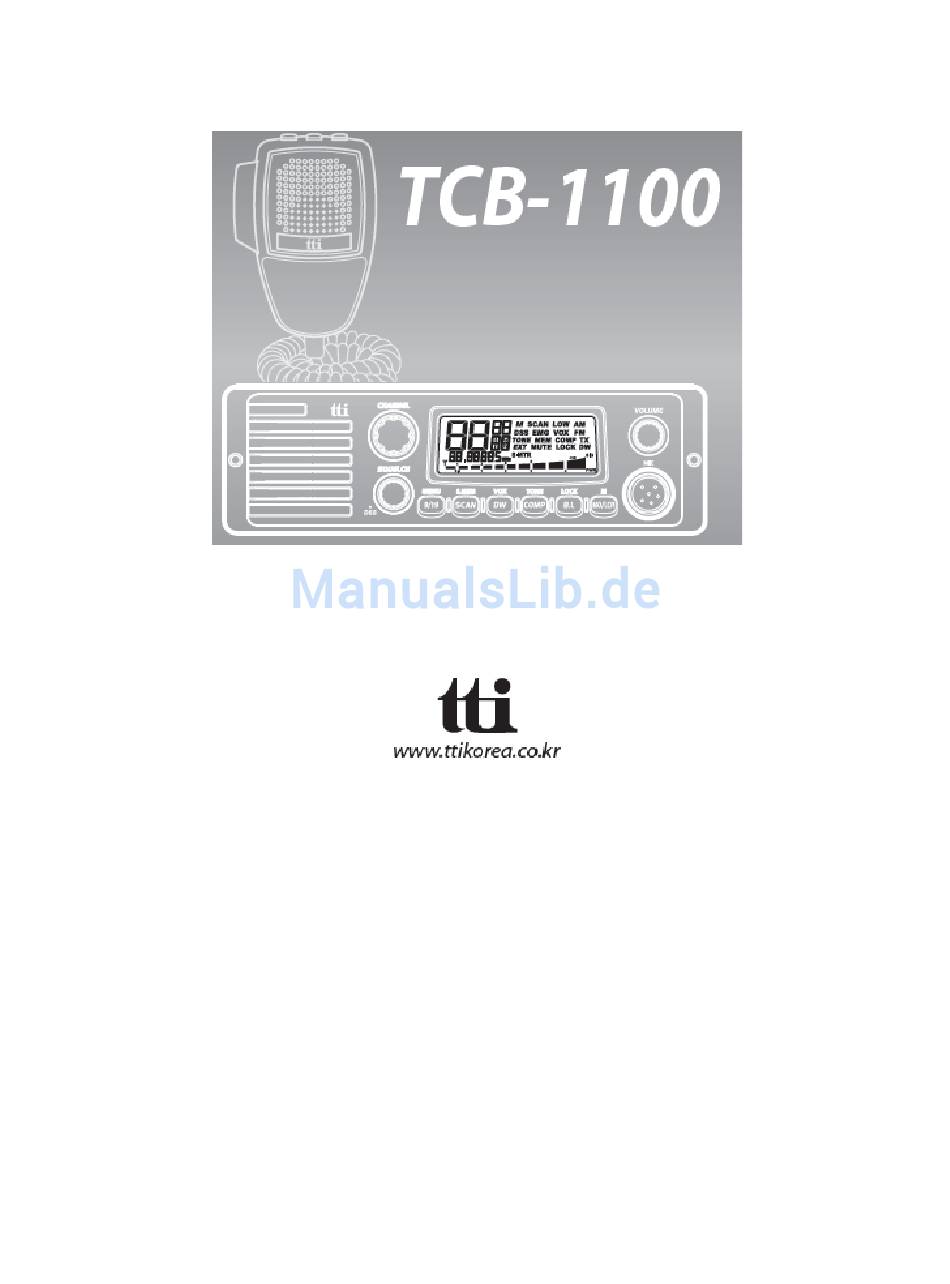

- Seite 1 4W MOBILES CB-FUNKGERÄT BEDIENUNGSANLEITUNG...
- Seite 2 Vielen Dank und Kundendienst Herzlichen Dank Vielen Dank, dass Sie sich für ein TTI CB-FUNKGERÄT entschieden haben. Bei sachgemäßer Benutzung leistet Ihnen dieses TTI-Gerät für viele Jahre zuverlässige Dienste. Alle Produkte unseres Unternehmens sind hochwertig und verbinden hochentwickelte Ausstattungsmerkmale, hervorragendes Design und Fertigungsqualität.
-
Seite 3: Inhaltsverzeichnis
8. Bandwahl ....................18 9. Störungserkennung ................19 10. CE-Erklärung ..................19 11. Sicherheitshinweise ................20 12. Spezifikationen ...................21 13. Nutzungsbeschränkungen ..............22 14. Frequenztabelle ................. 23 TCB-1100 Deutsch... -
Seite 4: Einleitung

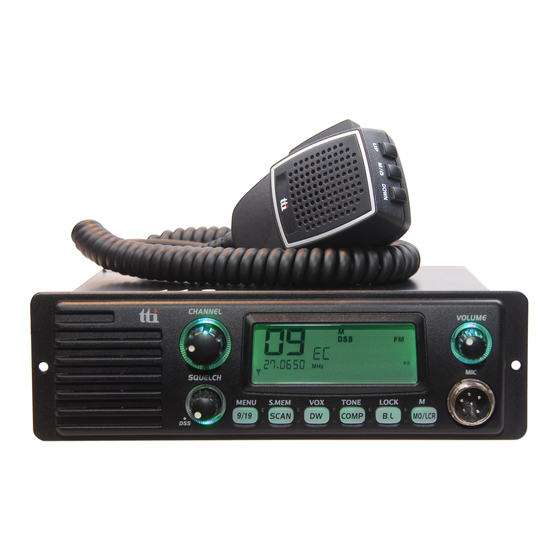

Einleitung 1. Einleitung Das Funkgerät TCB-1100 ist für beste Leistungen unter allen Betriebsbedingungen konzipiert, Gehäuse, Platinen und Komponenten sind sehr robust. Das Funkgerät ist ergonomisch, die Bedienelemente sind alle an der richtigen Stelle. Die Kombination aus gut gestalteten Knöpfen und Tasten, wie auch das benutzerfreundliche grafische Layout lässt Sie sich schnell für einfache Bedienung an das Gerät gewöhnen. -
Seite 5: Installation
Das Funkgerät sollte horizontal eingebaut werden, vertikaler Einbau ist jedoch ebenfalls möglich. Die mitgelieferte Halterung kann oberhalb oder unterhalb des Geräts eingebaut werden, was eine Montage des TCB-1100 auf der Halterung stehend oder hängend zulässt. Bitte achten Sie darauf, dass der Montageort des Funkgeräts Fahrer und Beifahrer nicht behindert. Wählen Sie einen Montageort, in dem Mikrofon und Bedienelemente gut zugänglich sind. - Seite 6 1) Montieren Sie die DIN-Einbaumanschette in der Radiohalterung Ihres Fahrzeugs (bitte benutzen Sie die Montageklammern). 2) Setzen Sie das Funkgerät in die DIN-Frontblende ein und schieben Sie es dann in die DIN-Einbaumanschette. 3) Schrauben Sie alles durch das Funkgerät, die DIN-Frontblende und die DIN-Einbaumanschette zusammen. DIN-Einbaumanschette DIN-Frontblende CB-Funkgerät Schrauben Deutsch TCB-1100...
- Seite 7 4) Achten Sie auf einen guten Metall zu Metall Masseanschluss. 5) Achten Sie darauf, das Kabel während der Montage nicht zu beschädigen. Warnhinweis: Bitte betreiben Sie das Funkgerät keinesfalls vor dem Anschluss der Antenne, das kann zu Schäden führen. TCB-1100 Deutsch...
-
Seite 8: Bedienelemente Und Funktionen
Bedienelemente und Funktionen 4. Bedienelemente und Funktionen Lautstärke/Ein/Aus Kanalwahl LCD-Display Lautsprecher Mikrofonbuchse Modus/LCR/Memory Rauschsperre/DSS Notrufkanal / Menü Hintergrundbeleuchtung/Tastensperre Dynamik/Ton Scan/ Scan-Speicher Dual Watch/Vox Antennenbuchse S-Meter EXT-Anschluss Stromanschluss 13,2V DC Deutsch TCB-1100... -
Seite 9: Lautsprecher
Hier werden die meisten Informationen zum Betrieb angezeigt, Einzelheiten siehe Kapitel 5 „LCD Display“. Lautstärke und Ein/Aus 4) Lautstärke und Ein/Aus Drehen Sie den Knopf zum Einschalten des Funkgeräts nach rechts. Drehen Sie ihn weiter nach rechts, um die Lautstärke zu erhöhen. TCB-1100 Deutsch... -
Seite 10: Mikrofonbuchse
Mit jeweils kurzem Tastendruck schalten Sie zwischen den Farben um. Lock: Halten Sie die Taste für 2 Sekunden zur Aktivierung oder Deaktivierung Tastensperre gedrückt, Display wird „Lock“ angezeigt. Lautstärke, Squelch und 9/19 sind auch mit aktivierter Tastensperre gültig. Deutsch TCB-1100... -
Seite 11: Dynamik Und Ton
Mit erneutem Tastendruck deaktivieren Sie die Funktion. Beim Drücken der Sendetaste PTT während des Empfangs eines Signals im Doppelüberwachungsmodus sendet das Funkgerät auf dem derzeit im Display angezeigten Kanal. Beim Drücken der Sendetaste PTT ohne Signalempfang sendet das Funkgerät auf dem primären Kanal. TCB-1100 Deutsch 11... -
Seite 12: Scan Und Scan-Speicher
Sekunden und sofortige Reaktion oder 1-99 Sekunden Verzögerung). Beim Drücken der Sendetaste PTT, nachdem das Funkgerät ein Signal erkannt hat, wird auf diesem Kanal gesendet. Die Suche wird nach dem Verstreichen Such-Empfangszeit oder Such-Verzögerungszeit fortgesetzt. Mit dem Kanalwahlregler setzen Sie die Suche augenblicklich fort. Deutsch TCB-1100... -
Seite 13: Notrufkanal (9/19) Und Menu
Mit dem Kanalwahlregler ändern Sie die Einstellung. Mit der Sendetaste PTT oder mit MENU speichern Sie die neue Einstellung oder warten Sie 10 Sekunden ab. Drücken Sie für 10 Sekunden keine weitere Taste, so kehrt das Funkgerät automatisch in den Stand-by-Modus zurück. TCB-1100 Deutsch 13... - Seite 14 2. Mit der Sperrtaste Lock oder mit der Sendetaste PTT des Mikrofons bestätigen Sie die Auswahl oder Änderung und kehren Sie in den Stand-by-Modus zurück. Alternativ werden Auswahl oder Änderung automatisch 10 Sekunden nach der Einstellung bestätigt. Deutsch TCB-1100...
-
Seite 15: Rauschsperre Und Dss
Schließen Sie hier den Antennenstecker des Antennenkabels an. 14) S-Meter Schließen Sie hier ein externes S-Meter (nicht mitgeliefert) an. EXT-Anschluss 15) EXT-Anschluss Schließen Sie hier einen externen Lautsprecher (nicht mitgeliefert) an, der eingebaute Lautsprecher wird automatisch stummgeschaltet. TCB-1100 Deutsch 15... -
Seite 16: Stromeingang 13,2V Dc
16) Stromeingang 13,2V DC Schließen Sie hier das Stromkabel an. 5. LCD-Display Scan-Speicher Scan Notrufkanal Dynamische Rauschsperre CTCSS-Ton Geringe Leistung Gewähltes Frequenzband Sprechsteuerung AM-Modus FM-Modus Kanal Senden Doppelüberwachung Frequenz Dynamik Signalstärke Tastensperre Externer Lautsprecher Kanalspeicher Externes S-Meter Stummschaltung (mit Mikrofon-Sperrtaste) Deutsch TCB-1100... -
Seite 17: Mikrofon
5) Schalten Sie das Funkgerät ein und regeln Sie die Lautstärke hoch. 6) Stellen Sie die Rauschsperre ein. 7) Wählen Sie den gewünschten Kanal. 8) Zum Senden drücken Sie die Sendetaste PTT und sprechen Sie in das Mikrofon. TCB-1100 Deutsch 17... -
Seite 18: Bandwahl
+ CEPT 40 FM-Kanäle 4W (EC) + CEPT 40 FM-Kanäle Italien 40 AM/FM-Kanäle 4W Italien 34 AM/FM-Kanäle 4W Deutschland 80 FM-Kanäle 4W, 12 AM-Kanäle Deutschland 40 Ch FM 4W, 12 AM-Kanäle 1W Europa 40 FM-Kanäle 4W, 40 AM-Kanäle 1W Deutsch TCB-1100... -
Seite 19: Störungserkennung
Störungserkennung 9. Störungserkennung Bei Problemen mit Ihrem TCB-1100 Funkgerät überprüfen Sie bitte zunächst Ihre Spannungsversorgung. Ein schlechter Stromanschluss kann zu Problemen, wie beispielsweise keine Sendeleistung, kein oder schlechter Empfang oder schwacher oder kein Ton führen. Achten Sie bitte auch auf den korrekten Anschluss von Mikrofon und Antenne. -
Seite 20: Sicherheitshinweise
* Rot: Pluspol (+) * Schwarz: Minuspol (-) Batterie und Sicherungskasten Ihres Fahrzeugs haben die gleiche Farbmarkierung. Das Gerät darf nur mit negativer Masse angeschlossen werden. Zur Vermeidung von Schäden betreiben Sie das Funkgerät bitte nicht ohne Antenne. Deutsch TCB-1100... -
Seite 21: Spezifikationen
Audio Verzerrung Kleiner als 8% bei 1KHz Spiegelfrequenzunterdrückung 60 dB Nachbarkanalunterdrückung 60 dB Rauschunterdrückung Kleiner als -57dBm Frequenzbereich 300 bis 2500Hz Eingebauter Lautsprecher 8 Ohm, rund Rauschsperre Einstellbar; Grenzwert kleiner als 1 Mikrovolt DSS; kleiner als 2 Mikrovolt TCB-1100 Deutsch 21... -
Seite 22: Nutzungsbeschränkungen
§ 57 - Gesetz 11/1998 vom 24. April SCHWEDEN 40 Kanäle 4W FM, freie Nutzung 40 Kanäle 1W AM, individuelle Lizenz erforderlich 40 Kanäle 4W FM, individuelle Lizenz erforderlich UK-RA-MPT 1382/MPT1320; UK-R&TTE - S.I.L. 2000:730 POLEN 40 Kanäle 4W FM/AM, freie Nutzung Deutsch TCB-1100... -
Seite 23: Frequenztabelle
27.365 27.365 27.365 27.360 27.95125 27.375 27.375 27.375 27.375 27.375 27.375 27.370 27.96125 27.385 27.385 27.385 27.385 27.385 27.385 27.380 27.97125 27.395 27.395 27.395 27.395 27.395 27.395 27.390 27.98125 27.405 27.405 27.405 27.405 27.405 27.405 27.400 27.99125 TCB-1100 Deutsch 23... -
Seite 24: Konformitätserklärung
Konformitätserklärung 15. Konformitätserklärung Wir, TTI Tech Co., Ltd. (TTI House, 1163-4, Gaepo-dong, Gangnam-gu, Seoul, Korea) erklären hiermit ausdrücklich, dass dieses Gerät Anforderungen Richtlinie für Funk- Telekommunikationsendgeräte 1999/5/EC entspricht und dass die notwendigen Tests durchgeführt wurden. Gerät : MOBILES CB-FUNKGERÄT Typenbezeichnung: TCB-1100 Version (sofern zutreffend): Die Einhaltung basiert auf Konformität mit den nachstehenden harmonisierten Normen, Spezifikationen oder... -
Seite 25: Elektro- Und Elektronikaltgeräte (Eag)
Elektro- und Elektronikaltgeräte (EAG) Elektro- und Elektronikaltgeräte (EAG) Elektrische und elektronische Altgeräte dürfen nicht über den Hausmüll entsorgt werden. Dieses Gerät muss bei einer örtlichen Sammelstelle abgegeben werden. TCB-1100 Deutsch 25... - Seite 26 Notizen Deutsch TCB-1100...
- Seite 27 Notizen TCB-1100 Deutsch 27...
- Seite 28 4W MOBILES CB-FUNKGERÄT BEDIENUNGSANLEITUNG Art.-Nr.: 820-C110-000 Deutsch TCB-1100...
