Inhaltsverzeichnis
Werbung
1.
EINFÜHRUNG.................................................................................................................... 3
2.
MINIMALSYSTEMANFORDERUNGEN............................................................................ 3
3.
NACHDEM SIE IHR DJ 4SET AUSGEPACKT HABEN ................................................... 4
4.
INSTALLATION ................................................................................................................. 5
4.1.
Treiber- und Softwareinstallation ................................................................................ 5
4.1.1.
Installation in Windows 7 / Vista ..................................................................... 6
4.1.2.
Installation in Windows XP.............................................................................. 8
4.1.3.
Installation auf dem Mac ................................................................................. 9
4.2.
Nachdem die Installation vollständig ist.................................................................... 11
4.3.
Anschließen und Trennen Ihres DJ 4Set .................................................................. 11
5.
ÜBERSICHT..................................................................................................................... 12
5.1.
Die Oberseite ............................................................................................................ 12
5.2.
Die Rückseite ............................................................................................................ 14
5.3.
Die Vorderseite ......................................................................................................... 15
6.
UM MIT IHREM DJ 4SET AUF 4 DECKS ZU MIXEN ..................................................... 15
7.
DAS DJ 4SET CONTROL-PANEL .................................................................................. 16
7.1.
Zugriff auf das Control-Panel auf dem PC................................................................ 16
7.2.
Zugriff auf das Control-Panel auf dem Mac .............................................................. 16
7.3.
Nutzung des DJ 4Set Control-Panel ......................................................................... 16
7.3.1.
Allgemeine Control-Panel-Einstellungen ...................................................... 17
7.3.2.
Main Tab....................................................................................................... 17
7.3.3.
ASIO Tab (nicht auf dem Mac verfügbar) ..................................................... 18
7.3.4.
Audio Tab (nicht auf dem PC verfügbar) ..................................................... 19
7.3.5.
Erweitert Tab................................................................................................ 19
7.3.6.
Über Tab....................................................................................................... 20
8.
AUSGANGSOPTIONEN .................................................................................................. 21
8.1.
Anschluß von Lautsprechern an Ihre DJ 4Set .......................................................... 21
8.2.
Kopfhöreranschluß.................................................................................................... 21
INHALT
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hercules DJ4Set
Inhaltszusammenfassung für Hercules DJ4Set
-
Seite 1: Inhaltsverzeichnis
INHALT EINFÜHRUNG........................3 MINIMALSYSTEMANFORDERUNGEN................3 NACHDEM SIE IHR DJ 4SET AUSGEPACKT HABEN ........... 4 INSTALLATION ......................... 5 4.1. Treiber- und Softwareinstallation ................5 4.1.1. Installation in Windows 7 / Vista ..............6 ... - Seite 2 ANSCHLUSS EINES MIKROFONS.................21 DJ 4SET FEATURES .......................22 10.1. Jogwheels........................22 10.2. Fader (Schieberegler) ....................23 10.3. Play-/Pause- und Cuebuttons ...................23 10.4. Rücklauf und Schnellvorlaufbuttons ................24 10.5. Pitch-Einstellungen....................24 10.6. Shift-Button (für Loops/Cue/Sampler/Effekte) und Buttons 1-3 ........24 ...
-
Seite 3: Einführung
1. EINFÜHRUNG Das DJ 4Set ist ein Hochleistungs-DJ Controller, der Ihnen die Türen zum Mixen von Musik auf Ihrem Computer öffnet. Das DJ 4Set ist ein 4-Deck Controller, der Ihnen die Kontrolle von bis zu 4 Audiotracks auf voneinander unabhängigen Decks ermöglicht und Ihnen dabei größtmögliche Flexibilität hinsichtlich des Mixens gibt. -
Seite 4: Nachdem Sie Ihr Dj 4Set Ausgepackt Haben
3. NACHDEM SIE IHR DJ 4SET AUSGEPACKT HABEN Notieren Sie sich die Seriennummer von VirtualDJ 7 LE 4Set (), die Sie auf einem Sticker auf der Unterseite Ihrer Konsole finden und installieren das DJ 4Set laut der Anleitung im Benutzerhandbuch. Entfernen Sie den transparenten Schutzfilm von der Oberfläche jedes Jogwheels (). -
Seite 5: Installation
4. INSTALLATION 4.1. Treiber- und Softwareinstallation Auf PC und Mac: stellen Sie vor dem Einlegen der Installations-CD-ROM sicher, daß über Administratorenrechte auf Ihrem System verfügen. Installieren Sie das DJ 4Set auf keinen Fall mit einem Gastkonto: Die Installation wird dann fehlschlagen, da Sie Schreibgenehmigung zum Schreiben im Dokumente-Ordner für das Installieren der VirtualDJ 7 LE 4Set Software benötigen. -
Seite 6: Installation In Windows 7 / Vista
4.1.1. Installation in Windows 7 / Vista Nachdem die Dateien auf Ihren Computer kopiert wurden, werden die Treiber installiert. Windows generiert drei Erfolgsanzeigen bezüglich der Installation der verschiedenen Komponenten. - Akzeptieren Sie jede dieser Anzeigen, um mit der Installation fortzufahren. Eine Dialogbox erscheint und fordert Sie auf Ihr DJ 4Set mit dem USB Port Ihres Computers zu verbinden. - Seite 7 Bitte beachten Sie, daß die Treiberinstallation je nach Leistung Ihres Computers einige Zeit in Anspruch nehmen kann. Lassen Sie die Installationsprozedur ablaufen und folgen Sie den Bildschirminstruktionen. Sie werden informiert, wenn die Installation komplett ist. Das DJ 4Set Icon wird neben der Uhr in Ihrer Windows Taskbar angezeigt und zeigt damit an, daß...
-
Seite 8: Installation In Windows Xp
4.1.2. Installation in Windows XP Nachdem die Dateien auf Ihren Computer kopiert wurden, werden die Treiber installiert. Eine Dialogbox erscheint und fordert Sie auf Ihr DJ 4Set mit dem USB Port Ihres Computers zu verbinden. - Schließen Sie das DJ 4Set an den USB Port Ihres Computers an und klicken dann auf Weiter. Ihr Computer erkennt automatisch das DJ 4Set und vervollständigt die Installation der erforderlichen Treiber. -
Seite 9: Installation Auf Dem Mac
Sie sollten nun die VirtualDJ 7 LE 4Set Mixingsoftware auf Ihrem Computer installieren: - Im Installationsmenü klicken Sie bitte auf VirtualDJ DJC Edition installieren und den Bildschirmanweisungen folgen. Die Software ist auf Ihrem Computer installiert. Wenn die Installation beendet ist, erscheint das VirtualDJ 7 LE 4Set Icon auf Ihrem Desktop. - Seite 10 Eine Dialogbox erscheint und fordert Sie auf Ihr DJ 4Set mit dem USB Port Ihres Computers zu verbinden. - Schließen Sie das DJ 4Set an den USB Port Ihres Computers an. Ihr Computer erkennt automatisch das DJ 4Set und vervollständigt die Installation der erforderlichen Treiber.
-
Seite 11: Nachdem Die Installation Vollständig Ist
- Im Installationsmenü klicken Sie bitte auf VirtualDJ DJC Edition installieren und den Bildschirmanweisungen folgen. Die Software ist auf Ihrem Computer installiert. - Um die VirtualDJ 7 LE 4Set auf Ihrem Mac zu starten, gehen Sie auf Applications und wählen dann VirtualDJ. -
Seite 12: Übersicht

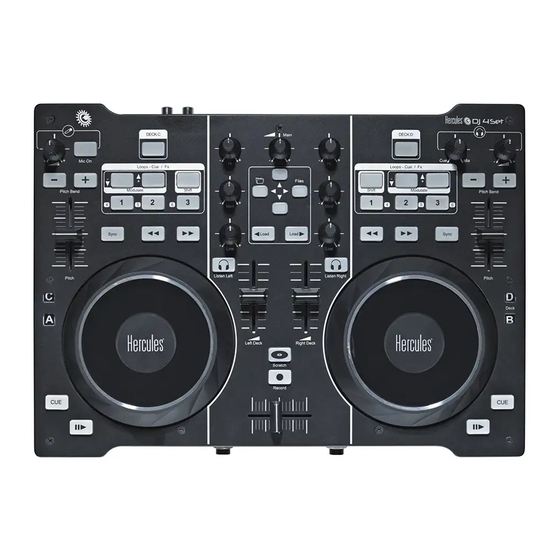

5. ÜBERSICHT 5.1. Die Oberseite Ihr DJ 4Set verfügt über eine Vielzahl von Kontrollen, die Ihnen die Interaktion mit Ihrer DJ Software ermöglichen. Sie können bis zu 4 unabhängige Decks mit der DJ-Software kontrollieren. Beschreibungen der standardmäßigen Funktionen jeder Kontrolle sind untenstehend aufgeführt. 15 16 24 23 20 19 18 17... - Seite 13 5. Shift-Button: Konvertiert auf dem entsprechenden Deck die Buttons 1 bis 3 in die Buttons 4 bis 6 und bietet somit das Equivalent von 6 Buttons pro Deck (die Shiftfunktion ist aktiviert, wenn der Button aufleuchtet). 6. Hi/Med/Low Drehpotis: Heben die Höhen-/Mitten-/Baß-Frequenzen auf dem entsprechenden deck an oder senken diese ab.
-
Seite 14: Die Rückseite
28. Vinyl-Style Jogwheel mit Berührungserkennung: Eine grüne Beleuchtung zeigt an, daß Deck A/B kontrolliert wird - eine rote Beleuchtung zeigt an, daß Deck C/D kontrolliert wird. Dies sind Beschreibungen der standardmäßigen Funktionen in der VirtualDJ 7 LE 4Set Software des DJ 4Set , die je nach genutzter Applikation variieren können. Bitte beachten Sie, daß... -
Seite 15: Die Vorderseite
5.3. Die Vorderseite 1/4” (6.35mm) 1/4” (6.35mm) Mikrofon-Eingang Kopfhörerausgang Kopfhörer: Bei der Nutzung eines Kopfhörers ist dieser standardmäßig auf die Kanäle 3-4 eingestellt. Sie können aber auch stattdessen die Kanäle 1-2 nutzen. Für weitere Informationen lesen Sie bitte im Kapitel 7.3.5. Erweitert Tab nach. 6. -
Seite 16: Das Dj 4Set Control-Panel
. Um das DJ 4Set Control-Panel zu starten, linksklicken Sie einfach auf das Icon. In Windows fasst dieses Icon alle Hercules DJ-Produkte zusammen, die Sie eventuell auf Ihrem System installiert haben. Sie können Ihr DJ 4Set Control-Panel auswählen, indem Sie auf das Icon rechtsklicken und Select Device (Gerät auswählen) wählen. -
Seite 17: Allgemeine Control-Panel-Einstellungen
7.3.1. Allgemeine Control-Panel-Einstellungen - Ausgangskanäle: Es gibt zwei Garnituren von Software-Schiebereglern (1-2, 3-4), die als Hauptlautstärkeregler für die entsprechenden Ausgänge fungieren. Sie können die Balance (Links/Rechts) mittels des Balancedrehpotis über jeder Garnitur der Ausgangskanal- Schieberegler verändern. Sie können auf das Link-Icon unter den Schiebereglern klicken, um die Schieberegler zusammen zu bewegen –... -
Seite 18: Asio Tab (Nicht Auf Dem Mac Verfügbar)
individuellen Modus wählen, sind nur die Jogwheels für Deck A und B standardmäßig aktiviert. Sie können dies nach Ihrem Geschmack ändern. 7.3.3. ASIO Tab (nicht auf dem Mac verfügbar) “Audio Stream Input/Output” ist ein Multikanal-Protokoll für den Audiotransfer, das von Steinberg entwickelt wurde. -
Seite 19: Audio Tab (Nicht Auf Dem Pc Verfügbar)
- Dieser Tab ermöglicht Ihnen die Einstellungen für den MIDI Kanal für Kontrollen (standardmäßig 1-2) falls ein Konflikt zwischen Ihrer DJ 4-Set und einem anderen MIDI-Gerät auftritt. Falls Sie mehr als ein Hercules-Gerät auf Ihrem System installiert haben, werden die MIDI-Kanalnummern paarweise aufsteigend in der Reihenfolge ihres Anschlusses aufsteigend zugeordnet (1-2, 3-4 u.s.w. -
Seite 20: Über Tab
experimentieren und einfach zwischen den unterschiedlichen Charaktern hinundherschalten, je nach Art Ihres Mixing und zu jeder Zeit. - Die Kopfhörerkanäle sind standardmäßig den Ausgangskanälen 3-4 zugeordnet. Falls Sie dies bevorzugen, können Sie diese auch den Ausgangskanälen 1-2 zuordnen. Sie hören dann den Mix auf Ihrem Kopfhörer, anstatt den nächsten Track vorzuhören. -
Seite 21: Ausgangsoptionen
8. AUSGANGSOPTIONEN Es sind zwei Anschlußtypen an der Rückseite Ihres DJ 4Set zum Anschluß von Lautsprechern verfügbar: RCA und 1/8" Klinke (3,5 mm). Die RCA Anschlüsse sind Monoausgänge, von denen jeder einem Kanal entspricht (links = weiß und rechts = rot). Der 1/8" (3.5mm) Klinkenanschluß ist ein Stereoausgang, der den linken und rechten Kanal enthält. -
Seite 22: Dj 4Set Features
Drücken Sie den Mic On Button an Ihrer DJ 4Set, um das Mikrofon an- oder auszuschalten. Zum Regeln der Mikrofonlautstärke können Sie den Lautstärkeregler einstellen. Das DJ 4Set verfügt über eine Talkover-Funktion (Übersprechfunktion) für den Mikrofoneingang, die automatisch das Lautstärke der gespielten Musik absenkt, damit Sie auch gehört werden, wenn Sie sprechen. -
Seite 23: Fader (Schieberegler)
8.aufteilen Die Jogwheels können auch via des Control Panels deaktiviert werden. Bitte lesen Sie für weitere Informationen im Kapitel 7.3.2. Main Tab nach. Durch Nutzung des Scratch Buttons können Sie die Funktion der Jogwheels ändern (der Scratchmodus ist standardmäßig aktiviert): Drücken Sie den Button um zur Suchfunktion umzuschalten, die Ihnen ermöglicht sich im Track vorwärts oder rückwärts zu bewegen. -
Seite 24: Rücklauf Und Schnellvorlaufbuttons
- Play/Pause: startet das Abspielen der Musik oder pausiert selbiges an der momentanen Position im Track. - Cue: setzt einen Cuepoint (eine Markierung bei der das Abspielen der Musik beginnen soll) auf die derzeitige Position im Track. 10.4. Rücklauf und Schnellvorlaufbuttons Diese Buttons befinden sich auf jedem Deck über den Jogwheels und ermöglichen Ihnen, sich innerhalb von Musiktracks schneller zu bewegen: Drücken Sie den entsprechenden Button, um sich innerhalb eines Tracks per Rücklauf oder schnellem Vorlauf zu bewegen (dies ist ein... -
Seite 25: Load ◄ / ►Buttons
3 = Flanger; Button 4 = Hot-Cue 2; Button 5 = Beatgrid; Button 6 = Overloop (bitte beachten Sie, daß Overloop auf dem Mac nicht verfügbar sein kann). Sie können aber auch die folgenden Effekte zu den Buttons 1 bis 6 zuordnen: Loop In; Loop Out; Sampler-Aufnahme;... -
Seite 26: Djing Grundlagen
Für ausführliche Information zur Nutzung der mitgelieferten VirtualDJ 7 LE 4Set Mixingsoftware, lessen Sie bitte im VirtualDJ 7 LE 4Set-Benutzerhandbuch nach, das auf Ihrer DJ 4Set-Installations-CD-ROM enthalten ist oder zum Herunterladen auf der Hercules Technical Support Website (http://ts.hercules.com) zur Verfügung steht. -
Seite 27: Konfiguration Im Midi Modus
der Track auf dem linken Deck dem Ende entgegenneigt, beginnt der DJ den Crossfader in Richtung des rechten Decks zu verschieben (und dabei auch die Lautstärkeregler jedes Decks für den Übergang zuhilfe nehmen), so daß das Publikum im Mix stufenweise immer mehr von dem zu hören bekommt, was auf dem rechten Deck gespielt wird. -
Seite 28: Faq
Kontrolle in Traktor Pro unterstützt. Falls Sie mit Traktor vertraut sind, können Sie Ihre eigene TSI Datei mappen – oder diese von der Technischen Support-Website (http://ts.hercules.com), von der Downloads-Sektion herunterladen: Art des Produktes: DJ/Musik > Produktfamilie: Controller mit Audio > Produktname: DJ 4Set >... -
Seite 29: Technischer Support
Herausgebers. Warenzeichen Hercules® ist ein eingetragenes Warenzeichen der Guillemot Corporation S.A. Intel® und Pentium® sind eingetragene Warenzeichen der Intel Corporation. Microsoft® Windows® XP®, Vista® und 7™ sind eingetragene Markenzeichen oder Markenzeichen von Microsoft Corporation in den United States und/oder anderen Ländern. Mac und Mac OS sind gesetzlich geschützte Handelsmarken von Apple Computer, Inc. Virtual DJ™ ist eine Handelsmarke von Atomix Productions. -
Seite 30: Eu-Konformitätserklärung
EU-Konformitätserklärung GUILLEMOT CORPORATION erklärt hiermit, dass das Hercules Gerät der Direktive CEM 2004/108/CE entspricht. In einer häuslichen Umgebung kann dieses Gerät Radiostörungen hervorrufen, die der Benutzer durch entsprechende Schritte jedoch vermeiden kann. Im Falle einer Fehlfunktion während der Nutzung durch Elektrostatik, sollten Sie die Software beenden, das Gerät vom Computer trennen und danach wieder normal anschließen und die Software erneut starten. - Seite 31 APPENDIX: HERCULES DJ 4SET MIDI CONTROLS MIDI messages sent by the DJ 4Set (Virtual MIDI In port) Note: values are expressed in hexadecimal base. Examples: “7F” means 127 in decimal base, Value 10 = 16 in decimal base In 9x 0A Value, 9 = Note On/Off MIDI command, x = 1...
- Seite 32 SHIFTED_K2_DB 9x 28 Value Button-Toggling Output “7F” : Pressed – “00” : Released SHIFTED_K3_DB 9x 29 Value Button-Toggling Output “7F” : Pressed – “00” : Released Cue_DB 9x 2D Value Button-Toggling Output “7F” : Pressed – “00” : Released Play_DB 9x 2E Value Button-Toggling Output “7F”...
- Seite 33 Sync_DC 9y 11 Value Button-Toggling Output “7F” : Pressed – “00” : Released MOD_INC_DC 9y 13 Value Button-Toggling Output “7F” : Pressed – “00” : Released MOD_DEC_DC 9y 14 Value Button-Toggling Output “7F” : Pressed – “00” : Released JOG_TOUCH_DC 9y 1A Value Button-Toggling Output “7F”...
- Seite 34 TREBLE_DA Bx 06 Value Analog – Coarse (128 values) 00 > 7F : Full CW : Full CCW MEDIUM_DA Bx 07 Value Analog – Coarse (128 values) 00 > 7F : Full CW : Full CCW BASS_DA Bx 08 Value Analog –...
- Seite 35 01 : LSBit one PITCH_DC_LSBit Bx 2A Value Analog – Coarse (2 values) 00 : LSBit zero 01 : LSBit one PITCH_DD_LSBit Bx 2B Value Analog – Coarse (2 values) 00 : LSBit zero 01 : LSBit one Notes: CW: ClockWise CCW: Counter ClockWise x: Depends on the MIDI channel assigned to the device for the first deck (0: MIDI channel 1;...
- Seite 36 JOG_TOUCH_DB 9x 3A Value 00 : OFF – 7F: ON RECORD 9x 3C Value 00 : OFF – 7F: ON SCRATCH 9x 3D Value 00 : OFF – 7F: ON FILES 9x 3E Value 00 : OFF – 7F: ON FOLDERS 9x 3F Value 00 : OFF –...
- Seite 37 BL_K1_DB 9x 61 Value 00 : OFF – 7F: ON BL_K2_DB 9x 62 Value 00 : OFF – 7F: ON BL_K3_DB 9x 63 Value 00 : OFF – 7F: ON BL_SHIFTED_K1_DB 9x 67 Value 00 : OFF – 7F: ON BL_SHIFTED_K2_DB 9x 68 Value 00 : OFF –...
- Seite 38 SET_SHIFT_DA Bx 72 Value 00 : OFF – 7F: ON SET_SHIFT_DB Bx 73 Value 00 : OFF – 7F: ON SET_SHIFT_DC Bx 74 Value 00 : OFF – 7F: ON SET_SHIFT_DD Bx 75 Value 00 : OFF – 7F: ON SET_DECK_AC Bx 76 Value 00 : Deck_A –...
