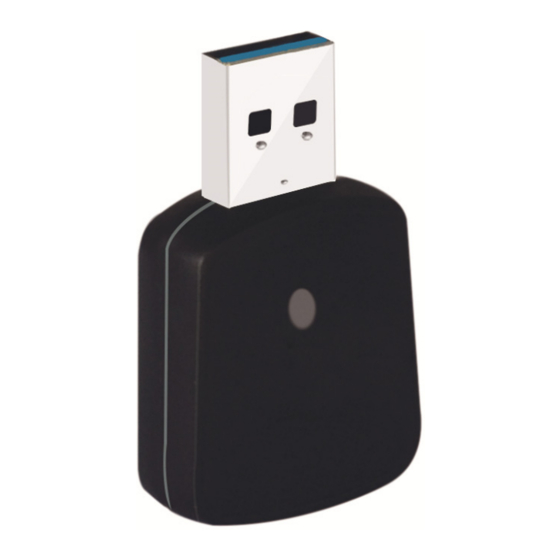

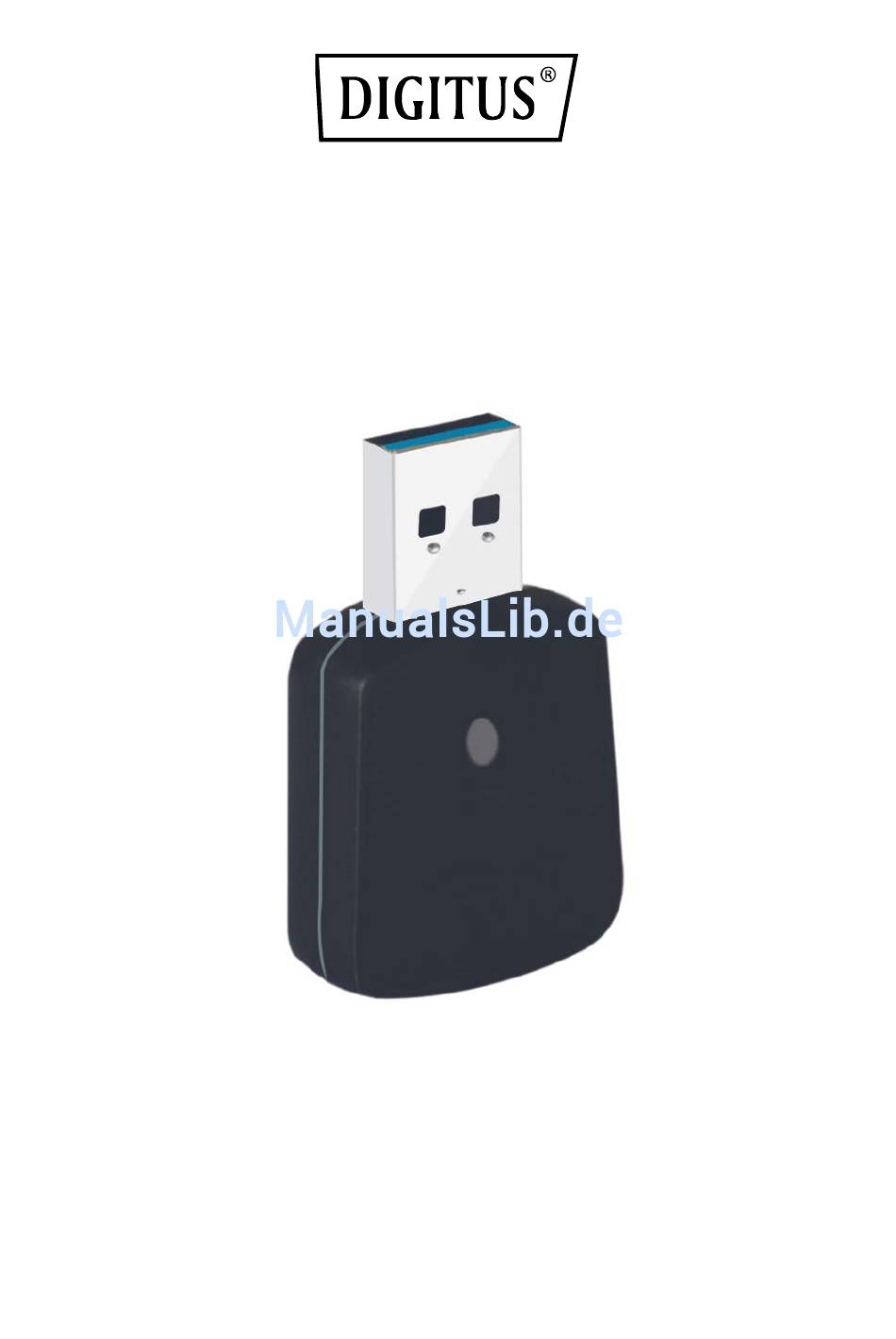

- Seite 1 Drahtloser 802.11b/g/n/a/ac USB-Adapter Bedienungsanleitung DN-70566 1/25...
-
Seite 2: Beschreibung Der Anzeige
KAPITEL 1. Einleitung Vielen Dank für den Kauf des drahtlosen 802.11b/g/n/a/ac USB-Adapters! Dieser Adapter hat eine sehr kleine Bauform und er kann in einen freien USB-Port gesteckt werden. Dieser drahtlose Adapter ist außer mit den normalen WLAN-Standards 802.11b/g/n auch 802.11ac kompatibel Datenübertragungsrate beträgt 300/867 Mbit/s. - Seite 3 KAPITEL 2. Kurzanleitung zur Installation 2.1. Gerätetreiber-Installation Bitte befolgen Sie die folgenden Anweisungen, um Ihren neuen drahtlosen USB-Adapter einzurichten: 2.1.1. Nachdem Sie Ihren Computer eingeschaltet haben, stecken Sie den drahtlosen USB-Adapter in einem freien USB 3.0-Port des Computers. Wenden Sie beim Einsetzen des Adapters niemals Gewalt an.
- Seite 4 2.1.3. Legen Sie die Treiber-CD in das CD/DVD-ROM Laufwerk Ihres Computers ein. Folgender Autorun-Bildschirm wird angezeigt. Falls nicht, können Sie doppelt auf „autorun.exe“ auf der CD klicken. Klicken Sie auf „Install Driver“, um die Installation zu starten 2.1.4. Die Installationsbeschreibungen werden angezeigt. Klicken Sie zum Fortsetzen auf „Next“...
- Seite 5 2.1.5. Wenn die Installation abgeschlossen ist, werden Sie aufgefordert, den Computer neu zu booten. Klicken Sie auf „Finish“ und starten Sie den Computer neu, um die Installation der Treiberdateien zu beenden. 5/25...
-
Seite 6: Mit Einem Drahtlosen Access Point Verbinden
2.1.6. In der Taskleiste wird in der Nähe des Uhrsymbols ein neues Symbol angezeigt: Klicken Sie mit der linken Maustaste auf das Symbol, um das WLAN-Konfigurationsdienstprogramm aufzurufen und klicken Sie mit der rechten Maustaste auf das Symbol, um das Schnellmenü des Konfigurationsdienstprogramms anzuzeigen. - Seite 7 HIER! 2. Das WLAN-Dienstprogramm öffnet sich. Klicken Sie auf den Menüpunkt „Available Network“, um drahtlose Access Points in der Nähe zu suchen. 3. Bitte warten Sie einen Augenblick. Es werden hier alle drahtlosen Access Points angezeigt, die für diesen WLAN-Adapter erreichbar sind. 7/25...
- Seite 8 Wenn der drahtlose Access Point, mit dem Sie sich verbinden möchten, hier nicht angezeigt wird, klicken Sie auf die Schaltfläche „Refresh“ (Aktualisieren), um erneut nach drahtlosen Access Points zu suchen. Wenn der gesuchte drahtlose Access Point immer noch nicht angezeigt wird, bewegen Sie den Computer näher zum Access Point.
- Seite 9 5. Der drahtlose Netzadapter wird jetzt versuchen, sich mit dem Access Point zu verbinden. Das kann einige Sekunden bis Minuten dauern, bitte gedulden Sie sich. Wenn der „Status“ zu „Associated“ wechselt, ist der Computer mit dem gewählten Access Point verbunden. Klicken Sie auf „Close“, um das Konfigurationsmenü...
-
Seite 10: Über Wps Verbinden
ANMERKUNG: Wenn Sie mit einem Access Point verbunden sind, aber die Verbindung kurz darauf abbricht, überprüfen Sie bitte die Sicherheitseinstellungen und die richtige Schreibweise des Passworts. Über WPS verbinden 2.2.2. Wi-Fi-geschützter Setup (WPS) ist die neueste WLAN-Technologie, mit der das Einrichten eines drahtlosen Netzwerks sehr einfach wird. - Seite 11 geben Sie den PIN-Code ein. Jeder WPS-kompatible drahtlose Netzadapter unterstützt die PIN-Code-WPS-Einrichtungsmethode. Sie müssen nur den Code am WLAN Access Point eingeben und der WLAN Access Point und der drahtlose Netzadapter erledigen des den Rest für Sie. Dieser drahtlose Netzadapter ist mit WPS kompatibel. Um diese Funktion benutzen zu können, muss der drahtlose Access Point, mit dem Sie sich verbinden möchten, auch die WPS-Funktion unterstützen.
- Seite 12 3. Sie können die PIN-Code- benutzen oder die Drucktastenkonfiguration verwenden. Der drahtlose Access Point mit kompatiblem WPS muss den gleichen WPS-Typ benutzen. Für detaillierte Anweisungen zum Einrichten jedes WPS-Typs siehe die nächsten beiden Kapitel. 12/25...
- Seite 13 PIN-Code Um den PIN-Code zu verwenden, klicken Sie bitte auf die Schaltfläche „Pin Input Config (PIN)“: Sie werden aufgefordert, einen Access Point auszuwählen, mit dem Sie sich verbinden möchten. Wenn Sie seine SSID kennen, klicken Sie auf „Yes“, ansonsten auf „No“. Wenn Sie „Yes“...
- Seite 14 Wenn Sie „No“ auswählen, fordert der drahtlose Netzadapter Sie auf, einen 8-stelligen PIN-Code in Ihren AP einzugeben, ohne einen AP im Voraus auszuwählen. Nachdem Sie im vorherigen Schritt „Yes“ oder „No“ ausgewählt haben, wird der drahtlose Netzadapter versuchen, sich mit einem WPS-kompatiblen AP zu verbinden und eine 8-stellige Zahl wird angezeigt.
- Seite 15 Drucktaste Um die WPS-Drucktastenkonfiguration zu benutzen, klicken Sie auf die Schaltfläche „Push Button Config (PBC)“. Dies ist die einfachste Methode, um eine sichere Verbindung über WPS herzustellen. Wenn mehr als einen WPS-kompatibler AP mit Drucktasten-Konfiguration vorhanden ist, verwenden Sie stattdessen den PIN-Code. 15/25...
-
Seite 16: Umschalten Zwischen Ap- Und Station-Modus
Nachdem Sie „Push Button Config(PBC)“ angeklickt haben, wird eine Meldungsbox angezeigt: Bitte aktivieren Sie jetzt die Drucktastenfunktion am drahtlosen Access Point und der drahtlose Netzadapter baut innerhalb einer Minute eine sichere Verbindung mit dem Access Point auf. KAPITEL 3. Software AP-Funktion Neben der WLAN-Clientfunktion für andere drahtlose Access Points, kann dieser drahtlose Netzadapter auch WLAN-Dienste anbieten! Sie können den Betriebsmodus dieses drahtlosen Netzadapters in den „AP“-Modus umschalten,... - Seite 17 Befolgen Sie die folgenden Anweisungen, um in den AP-Modus umzuschalten: 1. Klicken Sie mit der rechten Maustaste auf das Symbol des Client-Konfigurations-Dienstprogramms und klicken Sie auf „Open Config Utility“ . 2. Wählen Sie „Mode“ und wählen anschließend „Access Point“. Es dauert einige Sekunden, um in den AP-Modus umzuschalten. Warten Sie bitte.
- Seite 18 Nachdem das Umschalten des Modus beendet ist, werden die allgemeinen Informationen des Software-AP angezeigt, wozu die SSID des AP und die verbundenen WLAN-Clients gehören. Symbol des Clientmodus: Symbol des Software-AP: 18/25...
- Seite 19 3.1.1. SSID und Kanal konfigurieren Zum Konfigurieren des Software-AP klicken Sie auf die Schaltfläche „Config“: „Wireless Network Properties“ wird angezeigt. 19/25...
- Seite 20 Bitte beachten Sie, dass der Ad-hoc-Modus nicht verfügbar ist, wenn sich der drahtlose Netzadapter im AP-Modus befindet. Die Beschreibung der wichtigsten Setuppunkte ist unten aufgeführt: Network Name (SSID) Bitte geben Sie hier die SSID ein (der Name, der zum Identifizieren dieses drahtlosen Access Points verwendet wird).
- Seite 21 3.1.2. Soft - AP-Sicherheit einrichten Zum Einrichten der Sicherheitsoptionen für den Soft-AP konfigurieren Sie den Dialog „Wireless Network Security“ folgendermaßen: Die Beschreibungen der Setuppunkte für die WLAN-Sicherheit werden unten aufgeführt: Network Authentication Wählen Sie im Dropdown-Menü die Option Netzwerk-Authentifizierungsmodus aus. Data Encryption Wählen Sie im Dropdown-Menü...
-
Seite 22: Erweiterte Einstellungen
Network key/Confirm WENN der Netzwerk-Authentifizierungsmodus network key WPA verwendet wird, geben Sie die WPA-Passphrase in beide Eingabefelder ein. Klicken Sie zum Speichern der Änderungen auf „OK“. Andernfalls verlassen Sie mit „Cancel“ das Menü, ohne die Einstellungen zu übernehmen. 3.2. Erweiterte Einstellungen Wenn Sie die erweiterten Einstellungen des Software Access Points einrichten möchten, wählen Sie das Menü... -
Seite 23: Fehlerbehebung
Wenn Sie hier eine Einstellung geändert haben und diese zu Problemen bei der Kommunikation mit den WLAN-Clients führt, klicken Sie auf „Set Defaults“, um alle Einstellungen auf die Werkeinstellungen zurückzusetzen. 3.3. WLAN-Statistiken Wählen Sie das Menü „Statistics“. Die Datenstatistiken über den Software Access Point werden angezeigt. - Seite 24 3. Wenn Sie eine direkte WLAN-Verbindung einzurichten möchten, muss die Ad-hoc-Funktion für das WLAN-Gerät aktiviert sein. 4. Richten Sie die Position des drahtlosen Netzwerkadapters aus (wenn Sie ein Notebook verwenden, müssen Sie es möglicherweise umsetzen) und klicken Sie mehrmals auf die Schaltfläche „Refresh“.
- Seite 25 Das Netzwerk ist 1. Bewegen Sie sich näher an den Installationsort langsam/es gibt des Access Points. Probleme beim 2. Möglicherweise verwenden zu viele Personen Übertragen großer den gleichen Funkkanal. Bitten Sie den Besitzer Dateien des Access Points die Kanalnummer zu ändern. Bitte versuchen Sie eine oder weitere Lösungen, die oben aufgeführt wurden.
