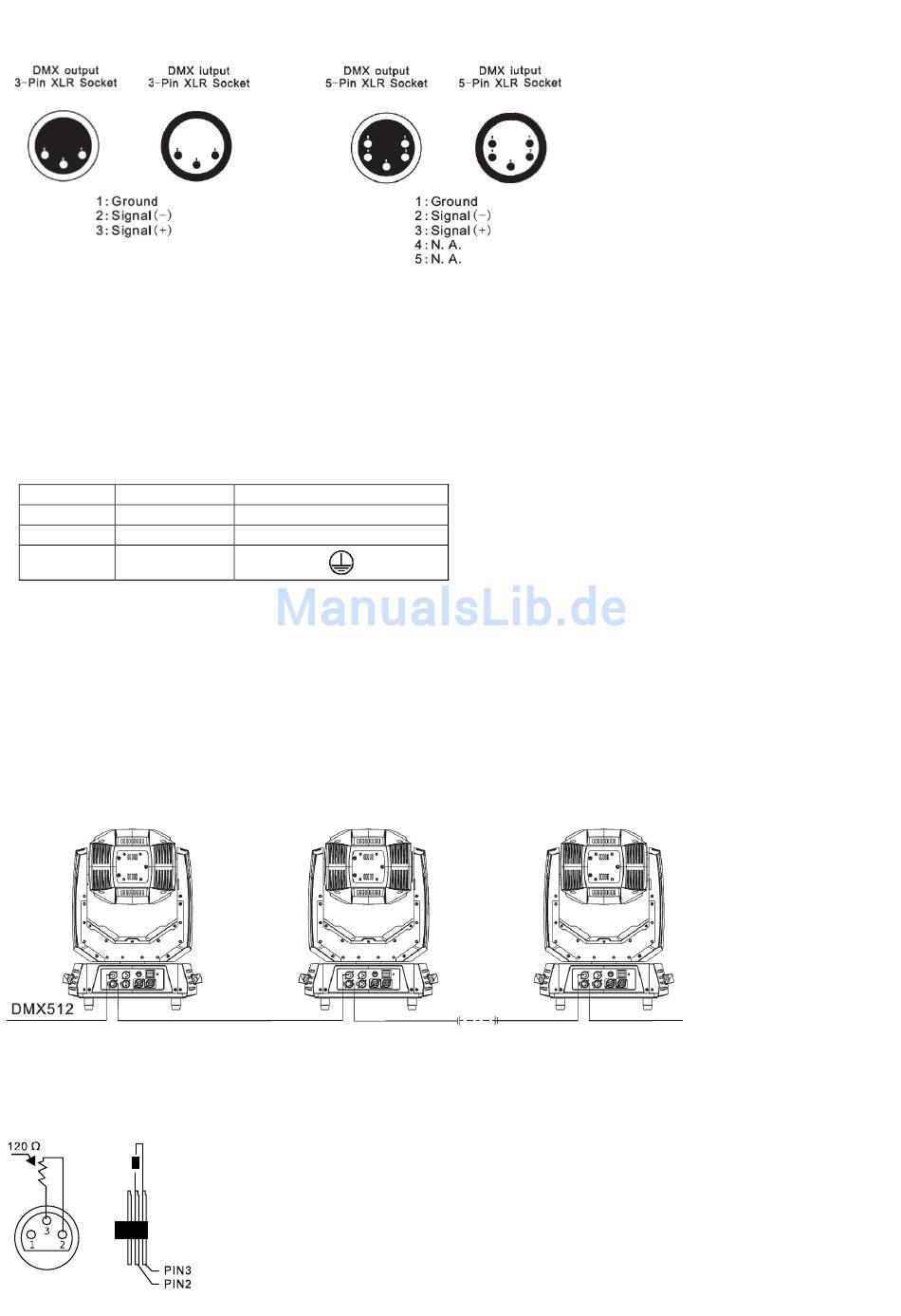

DMX-Anschlüsse:
Eine XLR-Buchse dient als DMX-Ausgang, ein XLR-Stecker dient als DMX-Eingang.
3-Poliger XLR- Steckverbinder:
Pin Funktion:
1. Masse (Abschirmung)
2. DMX-
3. DMX+
Die Belegung der Stromanschlussleitungen ist wie folgt:
Leitung
Pin
Braun
Außenleiter
Blau
Neutralleiter
Gelb/Grün
Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
3.3 Verbindungen in der Betriebsart „DMX":
DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten über
eine gemeinsame Steuerleitung.
Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers oder eines anderen
DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um
eine Reihenschaltung zu bilden.
Für Anlagen mit sehr langen DMX-Kabelwegen oder hohen elektrischen Störeinflüssen, wie zum Beispiel in einer
Diskothek, ist es empfehlenswert, einen DMX-Terminator zu verwenden. Der DMX-Abschlusswiderstand wird in
einem XLR-Stecker als 120 Ω Widerstand zwischen Pin 2 und 3 ausgeführt der in die letzte Ausgangsbuchse der
DMX-Linie gesteckt wird.
5-poliger XLR-Steckverbinder:
Pin Funktion:
1. Masse (Abschirmung)
2. DMX-
3. DMX+
4. frei, oder 2. Verbindung (2. Link, optional) DMX-
5. frei, oder 2. Verbindung (2. Link, optional) DMX+
