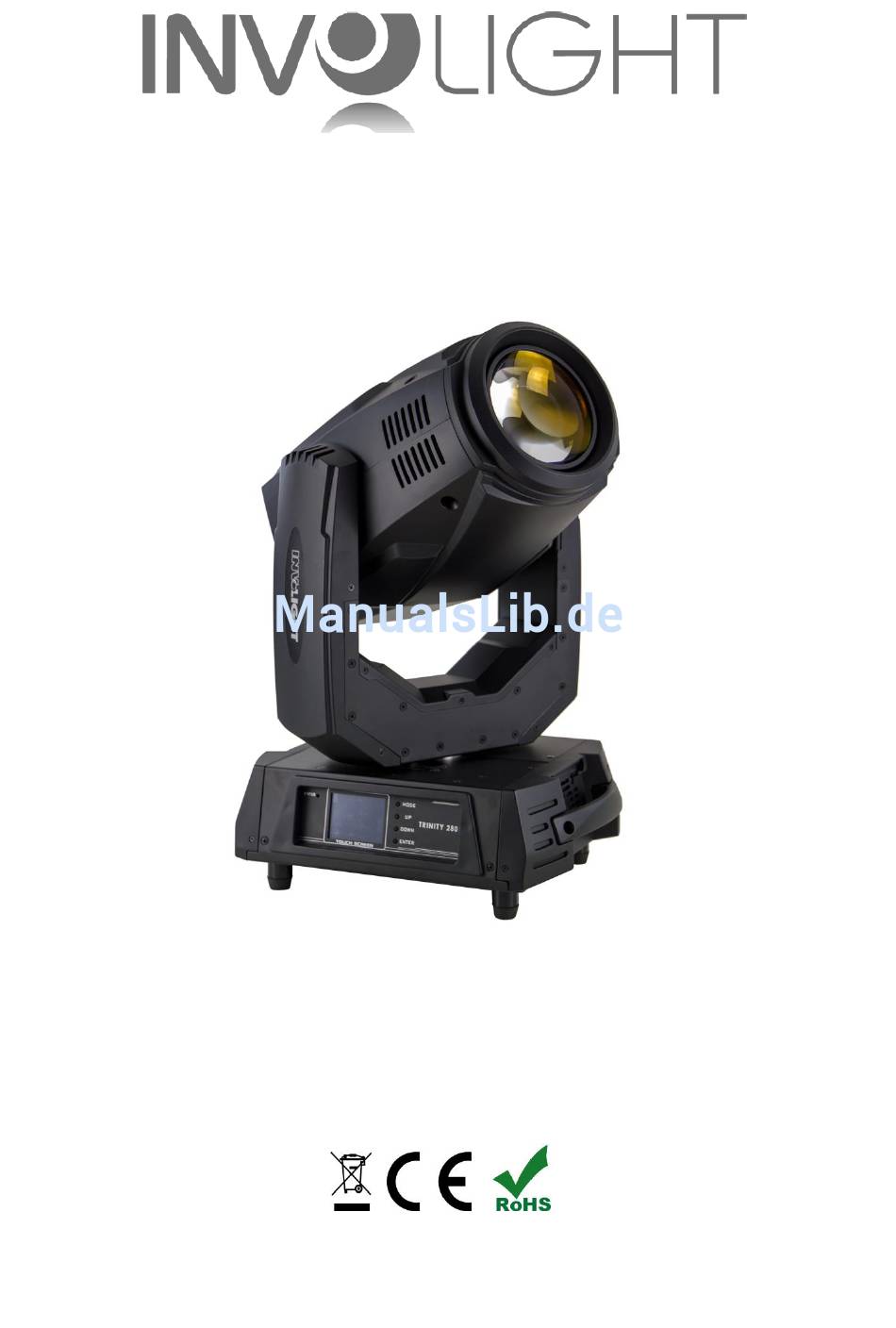

- Seite 1 Bedienungsanleitung TRINITY280 Moving Head 3-in-1 Stand: November 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ..........2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ..................4 Teil 2: Installation: ........................... 4 2.1 Lampeninstallation/Lampenwechsel ..................5 Durchführen des Lampenwechsel: ....................6 Teil 3: Funktionen: .......................... -
Seite 3: Teil 1: Warnhinweise
LED DMX Moving Heads. Damit Ihnen Ihr „TRINITY280“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise: 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter:... -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „TRINITY280“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... -
Seite 6: Lampeninstallation/Lampenwechsel
Sicherungsseil Omega Clamps Befestigungsplatte WICHTIG! Überkopfmontage erfordert ein hohes Maß an Erfahrung. Dies beinhaltet Kenntnisse zur Berechnung der Tragfähigkeit, über verwendetes Installationsmaterial und Sicherheitsinspektionen des verwendeten Materials und des Projektors, wobei sich die geforderte Erfahrung allerdings nicht allein darauf beschränkt. Versuchen Sie unter keinen Umständen, die Installation selbst durchzuführen, wenn Sie nicht über eine entsprechende Qualifikation verfügen. -
Seite 7: Durchführen Des Lampenwechsel
Z.B. Lampe mit Sicherheitshandschuhen greifen. 4. Neue Lampe fest in die Fassung einsetzen. Achtung: Nur die dafür vorgesehenen Lampentypen verwenden! 6. In umgekehrter Montagereihenfolge den TRINITY280 wieder schließen. 7. Die Lampenbetriebszeit im „Lamp time“ auf 0 setzen. Teil 3: Funktionen: 3.1 LCD-Display mit 4-Tasten Bedienung:... - Seite 8 Menüstruktur: Menü Untermenü Funktion Dmx Address 001-XXX DMX Start-Adresse einstellen. Mode1 1-24CH Channel Mode Mode2 1-24CH Auswahl eines DMX Modus. Set up Mode3 1-16CH Einstellen der ID für das Gerät. Fixture Id 0001-XXXX Passworts: 1702 Anzeige der Betriebsstunden des Fixture Times XXXXX h XX m Gerätes.
-
Seite 9: Anschlüsse
Pan-Tilt-Tausch, Feedback, ON/OFF aktivieren/deaktivieren. Wired input DMX-Steuerungs- Methode Dmx Input Wireless input auswählen. Wireless ist optional. Wireless -In / XLR -out Blackout bei einer Pan-/Tilt- P/T Moving, ON/OFF Bewegung, aktivieren/deaktivieren. Blackout bei einer Bewegung des BlackOut Colour Moving, ON/OFF Farbrads, aktivieren/deaktivieren. Blackout bei einer Bewegung des Gobo Moving, ON/OFF Goborads, aktivieren/deaktivieren. -
Seite 10: Verbindungen In Der Betriebsart „Dmx
DMX-Anschlüsse: Eine XLR-Buchse dient als DMX-Ausgang, ein XLR-Stecker dient als DMX-Eingang. 3-Poliger XLR- Steckverbinder: 5-poliger XLR-Steckverbinder: Pin Funktion: Pin Funktion: 1. Masse (Abschirmung) 1. Masse (Abschirmung) 2. DMX- 2. DMX- 3. DMX+ 3. DMX+ 4. frei, oder 2. Verbindung (2. Link, optional) DMX- 5. -
Seite 11: Verbindungen In Der Betriebsart „Master/Slave
Der „TRINITY280“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „TRINITY280“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung: Der „TRINITY280“ belegt 16 DMX-Kanäle im Mode3 oder 24 DMX-Kanäle im Mode1 und Mode2 und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit... - Seite 12 139-143 Yellow 144-147 Green 148-152 Magenta 153-157 Azure 158-161 162-166 Dark green 167-171 Amber 172-176 Blue 177-180 Orange 181-185 186-189 UV Filter Regenbogeneffekt (Rotation im Uhrzeigersinn), 190-215 Geschwindigkeit absteigend 216-217 Keine Funktion Regenbogeneffekt (Rotation gegen den Uhrzeigersinn), 218-243 Geschwindigkeit ansteigend 244-249 Keine Funktion 250-255...
- Seite 13 184-191 Beam Größe 3 Shake 192-199 Beam Größe 4 Shake 200-201 Offen 202-221 Goborotation im Uhrzeigersinn, Geschwindigkeit absteigend 222-223 Stopp Goborotation gegen den Uhrzeigersinn, Geschwindigkeit 224-243 ansteigend 244-249 Offen 250-255 Zufällige Gobowahl, Geschwindigkeit absteigend Bei den DMX-Werten 0 – 59 kann die Geschwindigkeit der Goboauswahl mit dem Kanal 24 (Mode 1) oder Kanal 9 (Mode 2) eingestellt werden.
- Seite 14 100-107 Gobo 6 Shake, Geschwindigkeit ansteigend 108-115 Gobo 7 Shake, Geschwindigkeit ansteigend 116-123 Gobo 8 Shake, Geschwindigkeit ansteigend 124-129 Gobo 9 Shake, Geschwindigkeit ansteigend Bei den DMX-Werten 130 – 199 kann das Gobo mit dem Kanal 10 (Mode 1), Kanal 12 (Mode 2) oder Kanal 7 (Mode 3) rotiert werden.
- Seite 15 168-175 Macro 6 176-183 Macro 7 184-191 Macro 8 192-199 Macro 9 200-207 Macro 10 208-215 Macro 11 216-223 Macro 12 224-231 Macro 13 232-239 Macro 14 240-247 Macro 15 248-255 Macro 16 Auswählen der genauen Position der Prismas bei Kanal 12 (Mode 1), Kanal 14 (Mode 2) und Kanal 8 (Mode 3) 0-255 für die Werte 20 –...
- Seite 16 überschrieben. Keine Funktion DMX Eingang über DMX-Kabel 10-14 (nur 10s nach Einschalten des Gerätes verfügbar) Wireless DMX Eingang (WDMX Modul ist optional) 15-19 (nur 10s nach Einschalten des Gerätes verfügbar) Eco Modus ( die Leistung des Leuchtmittels wird auf 230W 20-24 reduziert) Standart Modus ( die Leistung des Leuchtmittels beträgt...
- Seite 17 Goboräder: Rotierende Gobos OD 15.8mm, ID 12.5mm Statische Gobos:...
- Seite 18 Farbrad:...
-
Seite 19: Teil 5. Fehlerbehebung
Teil 5. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht, der Lüfter läuft nicht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen. Probieren Sie einen anderen DMX-Controller aus. -
Seite 20: Teil 6: Wartung
Teil 6: Wartung: Reinigung und Wartung: Es ist unbedingt erforderlich, dass Sie den Projektor in regelmäßigen Abständen reinigen. Trennen Sie das Gerät vor Wartungsarbeiten vom Netz! Die Objektivlinse sollte wöchentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen, die die Leuchtkraft des Gerätes erheblich reduzieren. - Seite 21 TRINITY280 MODELLBEZEICHNUNG: Produktart: Moving Head Typ: Spot / Wash / Beam Leuchtmittel: Osram Sirius HRl 280 Leistung: 280W Farbtemperatur: 7800k Goborad 1: 9 rotierende Gobos + offen, Gobogrösse: OD 15.8mm, ID 12.5mm Goborad 2: 14 statische Gobos + offen Farbrad:...
-
Seite 22: An Alle Einwohner Der Europäischen Union
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 23 TRINITY280 Bestellnummer: A-000000-05672 www.destilan-deutschland.de...
