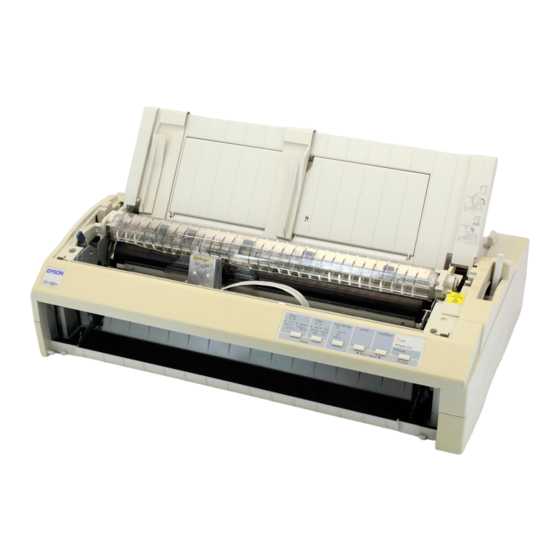

9-Nadel-Matrixdrucker
Installationshandbuch
®
1 Drucker aufstellen . . . . . . . . . . . . . . . . . . . . 3
2 Online-Handbücher verwenden . . . . . . . 23
XXXXXXX-00
XXX
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Epson FX-880+
Inhaltszusammenfassung für Epson FX-880+
- Seite 1 ® 9-Nadel-Matrixdrucker Installationshandbuch Vor Inbetriebnahme des Druckers lesen . . 2 1 Drucker aufstellen ....3 2 Online-Handbücher verwenden ..23 3 Sicherheits- und Umweltinformationen.
-
Seite 2: Wo Sie Informationen Finden
Wo Sie Informationen finden Installationshandbuch (dieses Handbuch) Hier finden Sie Erklärungen zur Einrichtung des Druckers und zur Installation der Druckersoftware. Benutzerhandbuch (Online-Handbuch) Hier finden Sie detaillierte Informationen zu den Druckerfunktionen, Optionen, Druckersoftware, zur Fehlerbehebung und zu den technischen Daten. Sie können dieses Handbuch direkt von CD aufrufen oder es auf der Festplatte Ihres Computers installieren und dann von der Festplatte aus aufrufen. - Seite 3 Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder ein anderes Verfahren) ohne die schriftliche Genehmigung der SEIKO EPSON CORPORATION reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Die hierin enthaltenen Informationen sind ausschließlich für diesen EPSON-Drucker bestimmt.
-
Seite 4: Vor Inbetriebnahme Des Druckers Lesen
Vor Inbetriebnahme des Druckers lesen Dieses Handbuch besteht aus drei Kapiteln. In dem ersten und dem zweiten Kapitel erhalten Sie Informationen zur Einrichtung Ihres Druckers und zur Installation der Druckersoftware. In dem letzten Kapitel erhalten Sie umfassende Sicherheits- und Druckerumgebung. Beachten Sie alle Anweisungen sorgfältig, um die sichere und effiziente Bedienung Ihres Druckers zu gewährleisten. -
Seite 5: Drucker Aufstellen
Drucker aufstellen Folgen Sie zum Auspacken und Einrichten des Druckers den Anweisungen in diesem Kapitel. 1-1 Drucker auspacken Zum Lieferumfang gehören eine CD-ROM mit der Druckersoftware, ein Hinweisblatt sowie die unten abgebildeten Teile. Drucker Papierführung Netzkabel Farbbandkassette Hinweis: Für manche Bestimmungsorte wird der Drucker mit angeschlossenem Netzkabel geliefert. -
Seite 6: Standort Für Den Drucker Auswählen
Spannungswerte umgerüstet werden. Wenn das Typenschild auf der Rückseite des Druckers nicht die korrekte, landesübliche Spannung angibt, wenden Sie sich an Ihren EPSON-Fachhändler. Bevor Sie den Drucker aufstellen und an das Netz anschließen, müssen Sie die Transportsicherungen und das Verpackungsmaterial vollständig entfernen. Beachten Sie zur... - Seite 7 Wählen Sie den Stand- bzw. Lagerungsort so, dass der Drucker vor starken Temperatur- und Feuchtigkeitsschwankungen geschützt ist. Stellen Sie den Drucker so auf, dass er vor direkter Sonneneinstrahlung, starkem Lichteinfall, übermäßiger Hitze, Feuchtigkeit oder Staub geschützt ist. Vermeiden Sie Standorte, die Stößen und Vibrationen ausgesetzt sind.
-
Seite 8: Drucker Zusammenbauen
Verwenden Sie nie einen Tisch, auf dem der Drucker gekippt stehen würde. Der Drucker muss stets auf einer ebenen Fläche stehen. Achten Sie darauf, dass der Papiereinzug nicht durch das Netz- bzw. Schnittstellenkabel behindert wird. Wenn möglich, befestigen Sie die Kabel an einem Bein des Druckertisches. -
Seite 9: Farbbandkassette Installieren
Drucker liegt. 1-4 Farbbandkassette installieren EPSON empfiehlt die Verwendung der original EPSON-Farbbandkassetten (#8750 für den FX-880+, #8755 für den FX-1180+). Produkte, die nicht von EPSON hergestellt sind, können Schäden an Ihrem Drucker verursachen, die nicht durch die EPSON-Garantie abgedeckt sind. - Seite 10 Gehen Sie folgendermaßen vor, um die Farbbandkassette zu installieren. Vorsicht: Zum Einsetzen der Farbbandkassette müssen Sie den Druckkopf von Hand bewegen. Unmittelbar nach dem Druckvorgang ist der Druckkopf noch heiß. Lassen Sie ihn einige Minuten abkühlen, bevor Sie ihn berühren. 1.
- Seite 11 3. Klappen Sie die Druckerabdeckung zum Öffnen in die senkrechte Stellung und ziehen Sie sie dann nach oben weg. 4. Drücken Sie die Hebel auf beiden Seiten der Papierspanneinheit nach oben. Heben Sie dann den vorderen Teil der Papierspanneinheit an und ziehen Sie die Papierspanneinheit nach oben aus dem Drucker.
- Seite 12 5. Achten Sie darauf, dass der Druckkopf nicht mehr heiß ist. Ist dies doch der Fall, lassen Sie ihn einige Minuten abkühlen, bevor Sie ihn berühren. Schieben Sie den Druckkopf dann von Hand in die Mitte des Druckers. Achtung: Bewegen sie den Druckkopf niemals, während der Drucker eingeschaltet ist.
- Seite 13 7. Halten Sie die die Farbbandkassette an ihrem Griff und führen Sie sie, wie in derfolgenden Abbildung dargestellt, in den Drucker ein. Drücken Sie dann beide Seiten der Kassette fest mit den Kunststoffhaken in die entsprechenden Aussparungen am Drucker, so dass die Farbbandkassette einrastet.
- Seite 14 9. Schieben Sie den Druckkopf hin und her, um sicherzustellen, dass er sich leicht bewegen lässt. 10. Setzen Sie die Papierspanneinheit wieder ein, indem Sie sie auf die Montagestifte des Druckers aufsetzen. Richten Sie sie korrekt aus. Anschließend drücken Sie sie an beiden Seiten nach unten, bis sie einrastet.
-
Seite 15: Drucker An Den Computer Anschließen
11. Setzen Sie die Druckerabdeckung wieder auf, indem Sie zunächst die vorderen Stifte in die Aussparungen am Drucker einsetzen. Anschließend klappen Sie die Druckerabdeckung nach unten, bis sie einrastet. 1-5 Drucker an den Computer anschließen Ihr Drucker ist mit einem IEEE-1284-kompatiblen parallelen Anschluss und einer USB-Schnittstelle (USB = Universal Serial Bus) ausgerüstet. - Seite 16 Parallele Schnittstelle verwenden Um Ihren Computer an die eingebaute parallele Schnittstelle Ihres Druckers anzuschließen, benötigten Sie ein abgeschirmtes, verdrilltes paralleles Schnittstellenkabel mit einem ® 36-Pin-Centronics -kompatiblen Stecker für den Drucker. Gehen Sie folgendermaßen vor, um den Drucker über die parallele Schnittstelle an den Computer anzuschließen: 1.
-
Seite 17: Usb-Schnittstelle Verwenden
Hinweis: Wenn das Kabel auf der Computerseite einen Erdungsdraht aufweist, schließen Sie diesen, wie in der folgenden Abbildung dargestellt, am Masseanschluss des Druckers an. 4. Schließen Sie das andere Kabelende an die parallele Schnittstelle am Computer an (wenn sich am Computerende des Kabels ein Erdungsdraht befindet, schließen Sie diesen am Masseanschluss an der Rückseite des Computers an). -
Seite 18: Druckers An Die Stromversorgung Anschließen
1. Stellen Sie sicher, dass Drucker und Computer ausgeschaltet sind. 2. Schließen Sie das USB-Kabel mit dem entsprechenden Ende an der USB-Schnittstelle auf der Rückseite des Druckers an. (Das Druckerende des USB-Kabels weist eine andere Form auf als das Computerende des USB-Kabels.) 3. - Seite 19 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist. Der Drucker ist ausgeschaltet, wenn der Netzschalter in Richtung N gekippt ist. 2. Überprüfen Sie das Typenschild an der Rückseite des Druckers, um sicherzustellen, dass die vom Drucker benötigte Spannung mit der Netzspannung Ihrer Steckdose übereinstimmt.
-
Seite 20: Druckersoftware Installieren
Drucker schicken. Diese Befehle steuern Druckerfunktionen wie Druckqualität, Auflösung und Papierformat. Das Utility EPSON Status Monitor 3 (Windows Me, 98, 95, 2000 oder NT 4.0) Das Utility EPSON Status Monitor 3 informiert Sie über Druckerfehler und zeigt Informationen zum Druckerstatus an. - Seite 21 Doppelklicken Sie in dem daraufhin erscheinenden Dialogfeld auf Diskettenversion der Druckertreiber/Druckerutility- CDs erstellen und folgen Sie den Anweisungen am Bildschirm. Wenn Sie eine Diskettenversion der EPSON-Software verwenden, ist es ratsam, vor Beginn der Installation eine Sicherungskopie der EPSON-Druckersoftwaredisketten anzulegen.
-
Seite 22: Unter Dos-Programmen
4. Wählen Sie Ihren Drucker aus der Liste aus und folgen Sie dann den Anweisungen am Bildschirm. Wenn Sie den Druckertreiber unter Windows Me, 98, 95, 2000 oder NT 4.0 installieren, wird das Utility EPSON Status Monitor 3 ebenfalls installiert. Nähere Informationen zum Aufrufen und zur Verwendung der Software erhalten Sie im Abschnitt im Benutzerhandbuch, im Abschnitt “Druckersoftware”. - Seite 23 Ist keiner dieser Drucker aufgeführt, wählen Sie den ersten verfügbaren Drucker unter folgenden Optionen: EPSON-Drucker Standard-Drucker Offset-Drucker ASCII-Drucker Hinweis: Wenn Ihre Anwendung keine passende Alternative aufführt, wenden Sie sich an den Software-Hersteller, um festzustellen, ob ein Update vorliegt. 1-8 Optionen Durch Hinzufügen von Optionen wie z.B.
-
Seite 24: Erste Schritte Mit Ihrem Drucker
1-9 Erste Schritte mit Ihrem Drucker Wenn Sie die Druckersoftware erfolgreich auf Ihrem Computer installiert und Papier in den Drucker eingelegt haben, ist der Drucker betriebsbereit. Ihr Drucker verfügt über mehrere Papierwege zum Bedrucken von Einzelblattpapier und Endlospapier. Wählen Sie den Papierweg, der für Ihren Druckauftrag am Besten geeignet ist, aus. -
Seite 25: Online-Handbücher Verwenden
Online-Handbücher verwenden In diesem Kapitel wird Ihnen die Verwendung der beiden Online-Handbücher beschrieben: Das Referenzhandbuch und die Schnellinfo. Systemanforderungen Verwendung der Online-Handbücher muss Ihr System folgende Mindestanforderungen erfüllen. Systemanforderungen System Windows Me/98/95 oder Windows 2000/NT 4.0 Prozessor i486/25 MHz (für Windows 95, NT 4.0) (Pentium oder höher empfohlen) i486/66 MHz (für Windows 98) (Pentium oder höher empfohlen) - Seite 26 Klicken sie in dem daraufhin angezeigten Dialogfeld auf Benutzerhandbuch installieren und folgen sie den Anweisungen am Bildschirm. Wenn die Installation abgeschlossen ist, erscheint das Symbol FX880P 1180P-Handbuch im Ordner EPSON. Doppelklicken Sie zum Öffnen des Handbuchs auf das Symbol. Online-Handbücher verwenden...
- Seite 27 Um das Benutzerhandbuch während Ihrer täglichen Arbeit mit dem Drucker aufzurufen, klicken Sie auf Start, zeigen sie auf Programme, und klicken Sie anschließend auf EPSON. Klicken Sie dann auf FX880P 1180P-Handbuch. Hinweis: Wenn Ihre Festplatte nicht über genügend freien Speicher verfügt, um das Benutzerhandbuch zu installieren, rufen Sie es direkt von der CD-ROM auf.
-
Seite 28: Sicherheits- Und Umweltinformationen
Sicherheits- und Umweltinformationen Dieses Kapitel enthält Sicherheits- und Umweltinformationen zu Ihrem Drucker. Warnsymbol Heiße Teile Dieses Symbol befindet sich auf dem Druckkopf und anderen Teilen und weist darauf hin, dass diese Teile heiß sein können. Berühren Sie diese Teile niemals, nachdem der Drucker gerade benutzt wurde. - Seite 29 Achten Sie bei der Stromversorgung unbedingt darauf, dass die auf dem Typenschild des Druckers angegebenen Spannungswerte eingehalten werden. Schließen Sie das Gerät nur an eine ordnungsgemäß geerdete Steckdose an. Verwenden Sie keine beschädigten oder abgenutzten Stromkabel. Wenn Sie den Drucker über ein Verlängerungskabel anschließen, achten Sie darauf, dass der Gesamt-Nennstromwert aller am Verlängerungskabel angeschlossenen Geräte die zulässige Amperebelastung des...
- Seite 30 iii. Wenn der Drucker heruntergefallen ist oder das Druckergehäuse beschädigt wurde iv. Wenn der Drucker nicht normal funktioniert oder deutliche Anzeichen für eine Verschlechteung der Leistung aufweist. Wenn Sie vorhaben, den Drucker in Deutschland zu benutzen, beachten Sie bitte Folgendes: Bei Anschluss des Druckers an die Stromversorgung muss sichergestellt werden, dass die Gebäudeinstallation mit einer 10A- oder 16A-Sicherung abgesichert ist.
- Seite 31 EPSON OVERSEAS MARKETING LOCATIONS Epson America, Inc. EPSON UK LTD. 3840 Kilroy Airport Way Campus 100, Maylands Avenue, Long Beach, CA 90806 Hemel Hempstead, Herts, Phone: (562) 981-3840 HP2 7TJ, U.K. Fax: (562) 290-5220 Phone: (+44) 01442 261144 Fax: (+44) 01442 227227 EPSON DEUTSCHLAND GmbH EPSON FRANCE S.A.
- Seite 32 Printed in XXXX 01.XX-XX...
