11.
Ruhewerte - Pulsoximetrie
Mit Hilfe der Option Ruhewerte - Pulsoximetrie können die Parameter
Herzfrequenz und Sauerstoffsättigung in Ruhe bestimmt werden. Die
Messung erfolgt nichtinvasiv durch die Bestimmung der Lichtabsorption bei
Durchleuchtung der Haut. Hierzu wird ein Sensor (Clip oder Klebesensor) an
einem leicht zugänglichen Körperteil, vorzugsweise an einem Finger, Zeh,
am Ohrläppchen oder bei frühgeborenen Säuglingen auch am Fußballen
oder Handgelenk angelegt. Der Sensor hat auf der einen Seite zwei
Infrarot-Lichtquellen und auf der anderen einen Fotosensor. Durch die
unterschiedliche Färbung, des mit Sauerstoff gesättigten Hämoglobins
entsteht für das durchstrahlende Rotlicht eine unterschiedliche Absorption,
die der Fotosensor misst. Über den Clip oder Klebesensor wird neben der
Sättigung auch er Puls in den kleinsten Blutgefäßen erfasst. Nachfolgende

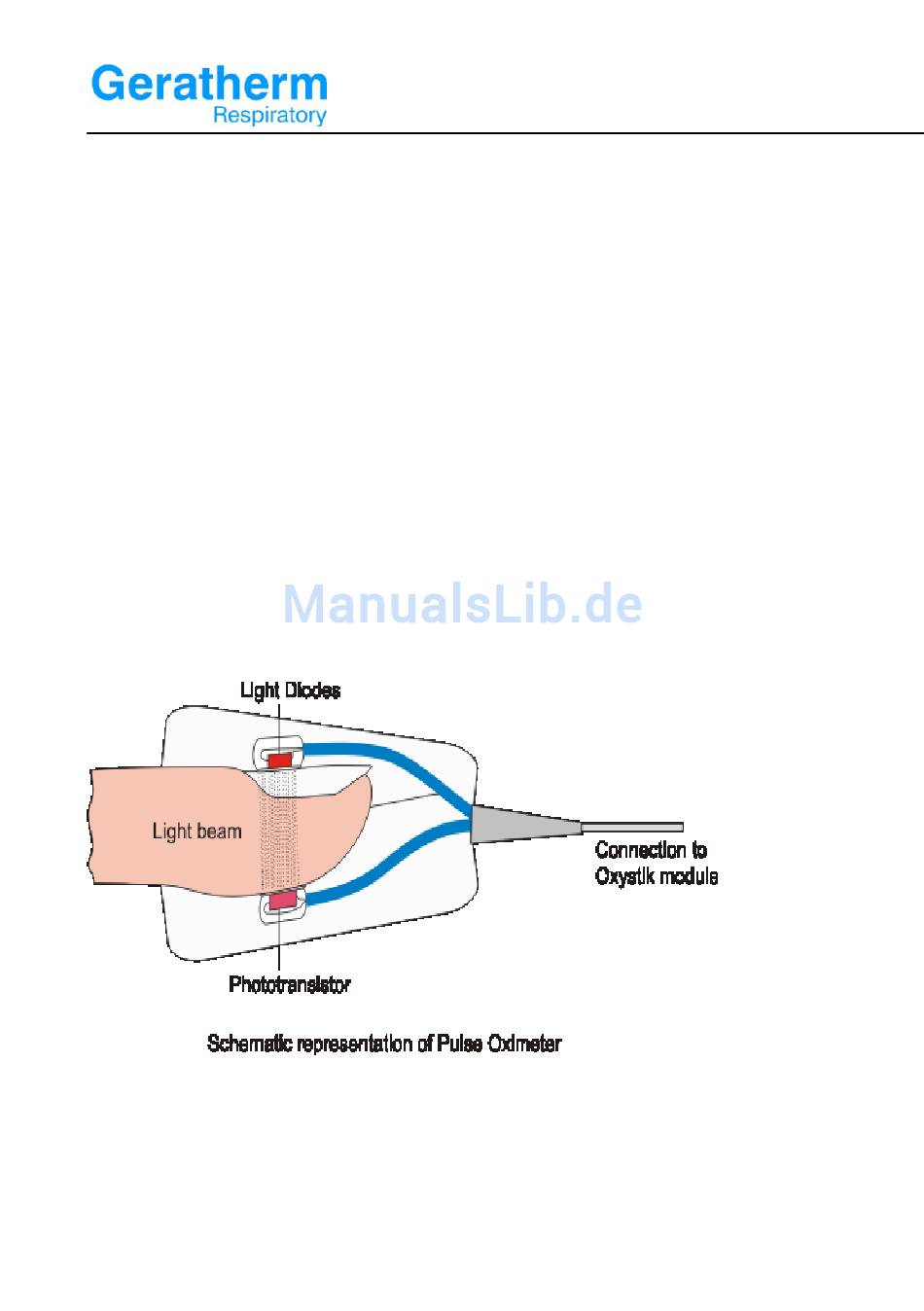

Darstellung soll das Funktionsprinzip verdeutlichen:
GR DN 00010 VERSION 104 REV 01.DOCX
Seite 105 von 195
