GERATHERM Blue Cherry Version 1.04 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Blue Cherry
Benutzerhandbuch
Version 1.04

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GERATHERM Blue Cherry Version 1.04

Inhaltszusammenfassung für GERATHERM Blue Cherry Version 1.04

  • Seite 1 Blue Cherry Benutzerhandbuch Version 1.04...

  • Seite 2: Inhaltsverzeichnis

    Benutzerhandbuch Blue Cherry Inhaltsverzeichnis: Herzlich Willkommen zu Blue Cherry ..........7 Spirostik ..................... 8 Gerätebeschreibung und Lieferumfang ..........8 2.1.1 Gerätebeschreibung ................8 2.1.2 Lieferumfang ..................9 Sicherheit ..................10 2.2.1 Allgemeine Sicherheitshinweise............10 2.2.1.1 Normen und Richtlinien ..............11 2.2.1.2 Elektromagnetische Verträglichkeit ..........
  • Seite 3 Benutzerhandbuch Blue Cherry 3.3.5 Verbindung mit anderen Geräten ........... 36 3.3.6 Entsorgung ..................38 3.3.7 Produktkennzeichnung..............38 3.3.8 Verwendete Symbole ..............39 Oxystik ..................... 40 Gerätebeschreibung und Lieferumfang .......... 40 4.1.1 Gerätebeschreibung ................ 40 4.1.2 Lieferumfang ................... 41 Sicherheit ..................41 4.2.1 Allgemeine Sicherheitshinweise............
  • Seite 4 Benutzerhandbuch Blue Cherry Patientendaten ändern ..............73 Umgebungsbedingungen einstellen ..........74 Blue Cherry Setup aufrufen ............. 74 Hilfe ....................76 Spirometrie Messung ..............77 Das Spirometrie Fenster ..............79 Während der Messung ..............80 Nach der Messung ................82 Messungen korrigieren ..............83 Fluss/Volumen Messung ..............
  • Seite 5 Benutzerhandbuch Blue Cherry 13.1 Allgemein ..................127 13.1.1 Allgemein – Einstellungen ............. 128 13.1.2 Allgemein - Updates ..............129 13.1.3 Allgemein – Produktschlüssel ............131 13.2 Parameter ..................132 13.2.1 Parameter – Maßeinheiten ............132 13.2.2 Parameter – Definitionen .............. 133 13.2.3 Parameter –...
  • Seite 6 Benutzerhandbuch Blue Cherry 13.7.1 Kommentare – Kommentare............175 13.7.2 Kommentare – Interpretation ............177 13.8 Schnittstellen ................. 179 13.8.1 Schnittstellen – GDT-Schnittstelle ..........179 13.8.2 Schnittstellen – GDT-Reports ............181 13.8.3 Schnittstellen – MediConnect ............183 13.9 Benutzer ..................184 13.9.1 Benutzer –...

  • Seite 7: Herzlich Willkommen Zu Blue Cherry

    Blue Cherry Herzlich Willkommen zu Blue Cherry Vielen Dank, dass Sie sich für ein Produkt der Firma Geratherm Respiratory GmbH entschieden haben. Spirostik, Spirostik Complete und Oxystik sind Teil einer völlig neuen Gerätegeneration für die Lungenfunktionsdiagnostik und werden zusammen mit der Software Blue Cherry geliefert.

  • Seite 8: Spirostik

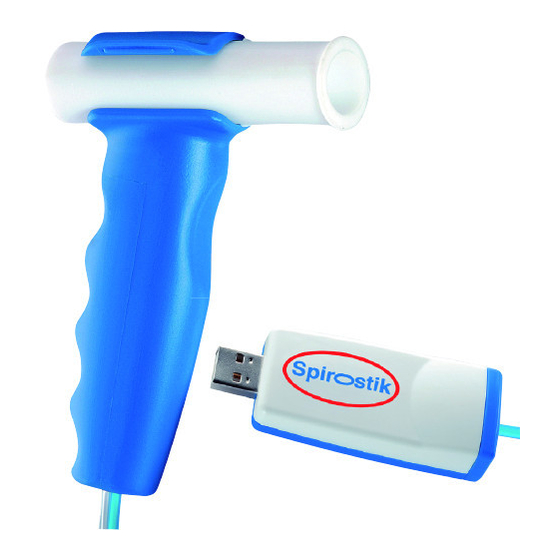

    Benutzerhandbuch Blue Cherry Spirostik Gerätebeschreibung und Lieferumfang 2.1.1 Gerätebeschreibung Das Medizinprodukt Spirostik ist ein PC gebundenes offenes Spirometriesystem. Es wird in der Lungenfunktionsdiagnostik zur Bestimmung verschiedener Spirometrie Parameter eingesetzt. Das Spirostik besteht aus einer USB Elektronik mit Druckwandler, einem Doppelschlauch mit Handgriff und dem Flusssensor.

  • Seite 9: Lieferumfang

    Benutzerhandbuch Blue Cherry Exportmöglichkeiten nach Excel und XML. Grafiken können über das Clipboard in Windowsprogramme wie MS-Word bzw. MS Powerpoint eingefügt werden. Die Protokollausgabe auf den Drucker erfolgt über eine eigene Protokollschnittstelle. Alle Messergebnisse und graphischen Daten können auf dem Bildschirm dargestellt und auch gedruckt werden. Nahezu alle Kurven können nachträglich manuell vom Benutzer vermessen werden.

  • Seite 10: Sicherheit

    Inhalt des Benutzerhandbuches gelesen und verstanden haben. Bitte lesen Sie die Gebrauchsanweisung einmal vollständig durch. Geratherm Respiratory betrachtet sich für die Geräte im Hinblick auf Ihre Sicherheit, Zuverlässigkeit und Funktion nur als verantwortlich, wenn: - Änderungen, Reparaturen und Arbeiten jeder Art am Gerät durch eine von Geratherm Respiratory authorisierte Person vorgenommen wurde - das Gerät in Übereinstimmung mit der Gebrauchsanleitung verwendet...

  • Seite 11: Normen Und Richtlinien

    Blue Cherry 2.2.1.1 Normen und Richtlinien Das Qualitätssicherungssystem von Geratherm Respiratory GmbH entspricht den Normen DIN EN ISO 9001 sowie DIN EN ISO 13485. Gemäß der Richtlinie des Europäischen Rates über Medizinprodukte 93/42 EWG erfüllt das Spirostik die grundlegenden Anforderungen nach Anhang I der Richtlinie.

  • Seite 12: Sichere Verwendung Des Spirostik

    Benutzerhandbuch Blue Cherry 2.2.2 Sichere Verwendung des Spirostik Das Spirostik ist Bestandteil eines PC basierenden Messgerätes. Der Benutzer ist angewiesen alle Warnhinweise zu beachten um einen möglichst sicheren Betrieb des Gerätes zu gewährleisten. Ortsveränderliche Mehrfachsteckdosen bzw. Verlängerungsleitungen dürfen nicht an das System angeschlossen werden.

  • Seite 13: 2.2.2.1 Verbindung Spirostik, Doppelschlauch Und Handgriff

    Benutzerhandbuch Blue Cherry 2.2.2.1 Verbindung Spirostik, Doppelschlauch und Handgriff Im Auslieferungszustand ist der Spirostik mit Hilfe des Doppelschlauches bereits mit dem Handgriff verbunden. Um die sichere Funktion des Gerätes zu gewährleisten, sollte diese Verbindung einmal pro Tag überprüft werden. Hierbei ist auf folgendes zu achten: - Der Doppelschlauch muss fest mit dem Dichtgummi am Handgriff verbunden sein.
  • Seite 14 Benutzerhandbuch Blue Cherry Öffnen der hinteren Abdeckung am Spirostik Gehäuse, indem die Abschlussplatte am Gehäuseunterteil vom Gehäuse getrennt und zusammen mit dem Doppelschlauchnach hinten weggezogen wird. Neuen Handgriff mit Doppelschlauch der Verpackung entnehmen und den Schlauch etwa 2,5cm durch die Abschlussplatte hindurch schieben. GR DN 00010 VERSION 104 REV 01.DOCX Seite 14 von 195...
  • Seite 15 Benutzerhandbuch Blue Cherry Die beiden Schläuche mit leichtem Druck auf die Anschlussstutzen des Druckwandlers aufschieben. Die Abschlussplatte auf das Gehäuse aufdrücken sodass die Abschlussplatte hörbar einrastet. GR DN 00010 VERSION 104 REV 01.DOCX Seite 15 von 195...

  • Seite 16: Flusssensor In Handgriff Einrasten

    Benutzerhandbuch Blue Cherry 2.2.2.2 Flusssensor in Handgriff einrasten Um die sichere Funktion des Spirostik zu gewährleisten, ist es notwendig die Flusssensoren korrekt in den Handgriff einzurasten. Im nachfolgenden soll dieser Vorgang detailiert beschrieben werden. Flusssensor an die Öffnung des Handgriffs halten und mit einem festen Druck seitlich in den Handgriff einschieben und einrasten.

  • Seite 17: Flusssensor Aus Handgriff Entfernen

    Benutzerhandbuch Blue Cherry Überprüfen dass der Flusssensor korrekt im Handgriff eingerastet ist: 1: Das Oberteil vom Handgriff muss exakt zwischen den beiden Führungsrippen am Flusssensor platziert sein 2: Die Handgriffnoppe muss exakt in der Öffnung, der zum Patienten gerichteten Führungsrippe liegen 2.2.2.3 Flusssensor aus Handgriff entfernen Um den Anwender vor Kreuzkontamination zu schützen, kann der...
  • Seite 18 Benutzerhandbuch Blue Cherry Handgriff in die linke Hand nehmen und nach unten neigen, sodass der Flusssensor mit der Mundstückseite nach unten zeigt Mit dem linken Daumen die obere Handgrifflasche fest nach oben drücken, sodass der Flusssensor herausfallen kann. GR DN 00010 VERSION 104 REV 01.DOCX Seite 18 von 195...

  • Seite 19: Verbindung Mit Anderen Geräten

    Benutzerhandbuch Blue Cherry 2.2.3 Verbindung mit anderen Geräten Durch den Anschluss von zusätzlichen USB-Geräten und bei hoher Rechnerauslastung kann es zu einer Verringerung der Abtastrate und damit zu Messfehlern kommen. Es wird empfohlen, außer Maus, Tastatur und Drucker, keine zusätzlichen USB Geräte anzuschließen sowie keine zusätzliche Software zu installieren.
  • Seite 20 Benutzerhandbuch Blue Cherry Situation Medizinisch genutzter Raum Nicht Mögliche Lösung medizinisch Innerhalb der Außerhalb der genutzter Raum Patientenumgebung Patientenumgebung Betriebsmittel A und B in der IEC 60601 IEC 60601 Patientenumgebung Betriebsmittel A und Für B: Zusätzlicher B in der Schutzleiter oder IEC 60601 IEC XXXXX Patientenumgebung...

  • Seite 21: Entsorgung

    Benutzerhandbuch Blue Cherry 2.2.4 Entsorgung Das hier beschriebene Produkt enthält Elektronikkomponenten, welche nicht über den gewöhnlichen Hausmüll sondern getrennt entsorgt werden müssen. Bitte beachten Sie entsprechende Richtlinien, welche national unterschiedlich sein können. 2.2.5 Produktkennzeichnung Nachfolgend ein Beispiel für eine typische Produktkennzeichnung: Die ersten beiden Ziffern der Seriennummer bezeichnen das Herstellungsjahr.

  • Seite 22: Verwendete Symbole

    Symbol für getrennte Sammlung von Elektro- und Elektronikgeräten IPX0 Symbol für: Kein Schutz gegen Tropfwasser Symbol für: Hergestellt nach RoHS Richtline 2002/95/EC Geratherm Respiratory Geräte tragen diese CE Kennzeichnung gemäß 0118 der Richtlinie 93/42 EWG für Medizinprodukte und erfüllen die Grundlegenden Anforderungen des Anhangs 1 dieser Richtlinie GR DN 00010 VERSION 104 REV 01.DOCX...

  • Seite 23: Spirostik Complete

    Benutzerhandbuch Blue Cherry Spirostik Complete Gerätebeschreibung und Lieferumfang 3.1.1 Gerätebeschreibung Das Medizinprodukt Spirostik Complete ist ein Desktop Spirometer, welches in der Lungenfunktionsdiagnostik zur Messung und Beurteilung der Fluss- Volumen Kurve, Volumen-Zeit Kurve und zugehöriger Parameter eingesetzt wird. Das Spirostik Complete besteht aus einem Desktop Gehäuse mit integriertem Computer, Thermodrucker und Elektronik.

  • Seite 24: Lieferumfang

    Benutzerhandbuch Blue Cherry Ankopplung des Spirostik an Praxiscomputersysteme ist über die standardisierte GDT Schnittstelle realisiert. Es gibt verschiedene Exportmöglichkeiten nach Excel und XML. Grafiken können über das Clipboard in Windowsprogramme wie MS-Word bzw. MS Powerpoint eingefügt werden. Für die Protokollausgabe steht der integrierte Thermodrucker zur Verfügung.

  • Seite 25: Inbetriebnahme

    Benutzerhandbuch Blue Cherry Komponente Beschreibung/Bezeichnung Netzteil und Netzanschlusskabel USB Verlängerung Rolle Thermopapier Inbetriebnahme Bevor mit dem Spirostik Complete Messungen durchgeführt werden können, muss der mitgelieferte Handgriff inklusive Doppelschlauch mit der Geräterückwand verbunden und der Spiraflow Flusssensor in den Handgriff eingerastet werden. 3.2.1 Handgriff mit Schlauch an Desktop Gehäuse anschließen An der Gehäuse-Rückwand befinden sich die beiden farblich markierten...

  • Seite 26: Flusssensor In Handgriff Einrasten

    Benutzerhandbuch Blue Cherry 3.2.2 Flusssensor in Handgriff einrasten Um die sichere Funktion des Spirostik zu gewährleisten, ist es notwendig die Flusssensoren korrekt in den Handgriff einzurasten. Im nachfolgenden soll dieser Vorgang detailiert beschrieben werden. Flusssensor an die Öffnung des Handgriffs halten und mit einem festen Druck seitlich in den Handgriff einschieben und einrasten.

  • Seite 27: Papier Einlegen

    Benutzerhandbuch Blue Cherry Überprüfen dass der Flusssensor korrekt im Handgriff eingerastet ist: 1: Das Oberteil vom Handgriff muss exakt zwischen den beiden Führungsrippen am Flusssensor platziert sein 2: Die Handgriffnoppe muss exakt in der Öffnung, der zum Patienten gerichteten Führungsrippe liegen 3.2.3 Papier einlegen Auf der rechten Seite hinten befindet sich der Deckel für die...
  • Seite 28 Benutzerhandbuch Blue Cherry Legen Sie das Thermopapier ein, sodass das Papier nach vorne mindestens 1 cm übersteht und schließen Sie den Druckerdeckel durch leichtes Andrücken von oben. Auf Wunsch kann das überstehende Papier durch leichtes ziehen gegen die Abrisskante entfernt werden. Bitte verwenden Sie ausschließlich Thermopapier Rollen mit einem maximalen Durchmesser von 44mm.

  • Seite 29: Spirostik Complete Einschalten

    Benutzerhandbuch Blue Cherry 3.2.4 Spirostik Complete einschalten Schließen Sie zunächst das Netzteil an die Buchse in der Geräterückwand und dann das Netzanschlusskabel an eine geeignete Netzsteckdose an. Mit Hilfe des Schalters an der Geräterückseite des Spirostik Complete kann die Stromversorgung für die interne Elektronik, dem Drucker und dem Computer Ein- bzw.
  • Seite 30 Inhalt des Benutzerhandbuches gelesen und verstanden haben. Bitte lesen Sie die Gebrauchsanweisung einmal vollständig durch. Geratherm Respiratory betrachtet sich für die Geräte im Hinblick auf Ihre Sicherheit, Zuverlässigkeit und Funktion nur als verantwortlich, wenn: - Änderungen, Reparaturen und Arbeiten jeder Art am Gerät durch eine von Geratherm Respiratory authorisierte Person vorgenommen wurde - das Gerät in Übereinstimmung mit der Gebrauchsanleitung verwendet...

  • Seite 31: Normen Und Richtlinien

    Blue Cherry 3.3.1.1 Normen und Richtlinien Das Qualitätssicherungssystem von Geratherm Respiratory GmbH entspricht den Normen DIN EN ISO 9001 sowie DIN EN ISO 13485. Gemäß der Richtlinie des Europäischen Rates über Medizinprodukte 93/42 EWG erfüllt das Spirostik Complete die grundlegenden Anforderungen nach Anhang I der Richtlinie.

  • Seite 32: Sichere Verwendung Des Spirostik

    Benutzerhandbuch Blue Cherry 3.3.2 Sichere Verwendung des Spirostik Das Spirostik Complete ist ein Desktop Spirometriegerät. Der Benutzer ist angewiesen alle Warnhinweise zu beachten um einen möglichst sicheren Betrieb des Gerätes zu gewährleisten. Ortsveränderliche Mehrfachsteckdosen bzw. Verlängerungsleitungen dürfen nicht an das System angeschlossen werden.

  • Seite 33: Verbindung Doppelschlauch Und Handgriff

    Benutzerhandbuch Blue Cherry 3.3.3 Verbindung Doppelschlauch und Handgriff Im Auslieferungszustand ist der mitgelieferte Handgriff bereits mit dem Doppelschlauch Handgriff verbunden. Um die sichere Funktion des Gerätes zu gewährleisten, sollte diese Verbindung einmal pro Tag überprüft werden. Hierbei ist auf folgendes zu achten: - Der Doppelschlauch muss fest mit dem Dichtgummi am Handgriff verbunden sein - Der blaue Schlauch zeigt zur Patientenseite.

  • Seite 34: Flusssensor Aus Handgriff Entfernen

    Benutzerhandbuch Blue Cherry 3.3.4 Flusssensor aus Handgriff entfernen Um den Anwender vor Kreuzkontamination zu schützen, kann der Flusssensor mit einer Hand und ohne dass der Sensor berührt werden muss, aus dem Handgriff entfernt werden. Nachfolgend soll dieser Vorgang beschrieben werden: Handgriff in die linke Hand nehmen und nach unten neigen, sodass der Flusssensor mit der Mundstückseite nach unten zeigt GR DN 00010 VERSION 104 REV 01.DOCX...
  • Seite 35 Benutzerhandbuch Blue Cherry Mit dem linken Daumen die obere Handgrifflasche fest nach oben drücken, sodass der Flusssensor herausfallen kann. GR DN 00010 VERSION 104 REV 01.DOCX Seite 35 von 195...

  • Seite 36: Verbindung Mit Anderen Geräten

    Benutzerhandbuch Blue Cherry 3.3.5 Verbindung mit anderen Geräten Durch den Anschluss von zusätzlichen USB-Geräten und bei hoher Rechnerauslastung kann es zu einer Verringerung der Abtastrate und damit zu Messfehlern kommen. Es wird empfohlen, außer Maus, Tastatur und Drucker, keine zusätzlichen USB Geräte anzuschließen sowie keine zusätzliche Software zu installieren.
  • Seite 37 Benutzerhandbuch Blue Cherry Situation Medizinisch genutzter Raum Nicht Mögliche Lösung medizinisch Innerhalb der Außerhalb der genutzter Raum Patientenumgebung Patientenumgebung Betriebsmittel A und B in der IEC 60601 IEC 60601 Patientenumgebung Betriebsmittel A und Für B: Zusätzlicher B in der Schutzleiter oder IEC 60601 IEC XXXXX Patientenumgebung...

  • Seite 38: Entsorgung

    über den gewöhnlichen Hausmüll sondern getrennt entsorgt werden müssen. Bitte beachten Sie entsprechende Richtlinien, welche national unterschiedlich sein können. 3.3.7 Produktkennzeichnung Nachfolgend ein Beispiel für eine typische Produktkennzeichnung: Geratherm Respiratory GmbH Obere Marktstrasse 12 D-97688 Bad Kissingen IPX0 Desktop Spirometer 0118...

  • Seite 39: Verwendete Symbole

    Symbol für getrennte Sammlung von Elektro- und Elektronikgeräten IPX0 Symbol für: Kein Schutz gegen Tropfwasser Symbol für: Hergestellt nach RoHS Richtline 2002/95/EC Geratherm Respiratory Geräte tragen diese CE Kennzeichnung gemäß 0118 der Richtlinie 93/42 EWG für Medizinprodukte und erfüllen die Grundlegenden Anforderungen des Anhangs 1 dieser Richtlinie GR DN 00010 VERSION 104 REV 01.DOCX...

  • Seite 40: Oxystik

    Benutzerhandbuch Blue Cherry Oxystik Gerätebeschreibung und Lieferumfang 4.1.1 Gerätebeschreibung Das Medizinprodukt Oxystik ist ein PC gebundenes Pulsoximeter. Es wird in der Diagnostik zur nicht invasiven Bestimmung der Sauerstoffsättigung des arteriellen Blutes und der Herzfrequenz eingesetzt. Das Oxystik besteht aus einer USB Elektronik mit integriertem Pulsoximeter-Modul und einem Sensor.

  • Seite 41: Lieferumfang

    Vor der Verwendung des Pulsoximeters sollten alle Benutzer und Techniker den Inhalt des Benutzerhandbuches gelesen und verstanden haben. Bitte lesen Sie die Gebrauchsanweisung einmal vollständig durch. Geratherm Respiratory betrachtet sich für die Geräte im Hinblick auf Ihre GR DN 00010 VERSION 104 REV 01.DOCX Seite 41 von 195...

  • Seite 42: Normen Und Richtlinien

    Blue Cherry Sicherheit, Zuverlässigkeit und Funktion nur als verantwortlich, wenn: - Änderungen, Reparaturen und Arbeiten jeder Art am Gerät durch eine von Geratherm Respiratory autorisierte Person vorgenommen wurde - das Gerät in Übereinstimmung mit der Gebrauchsanleitung verwendet wird - die Hinweise der technischen Beschreibung beachtet werden - die Elektroinstallation indem das Gerät betrieben wird, den...

  • Seite 43: Elektromagnetische Verträglichkeit

    Benutzerhandbuch Blue Cherry 4.2.1.2 Elektromagnetische Verträglichkeit In unmittelbarer Umgebung des Gerätes dürfen keine starken Sendeeinrichtungen betrieben werden. Bitte vermeiden Sie auch den Betrieb von Mobiltelefonen und tragbaren Telefonen in unmittelbarer Nähe des Gerätes. Medizinische Geräte können dadurch beeinflusst werden. Der Störfestigkeitspegel der EMV Prüfung beträgt 3V/m. Das Gerät sollte in keiner Umgebung mit höherem Pegel betrieben werden.
  • Seite 44 Ein- bzw. Ausgänge am Computer berühren. Zur Erhöhung der Patientensicherheit, wird die Verwendung eines medizinisch zugelassenen Computers empfohlen. Es dürfen nur die von Geratherm Respiratory empfohlenen Sensoren verwendet werden und die Sensoren mit Zubehör müssen in einem einwandfreien Zustand sein.

  • Seite 45: Sensoren

    4.2.3 Sensoren Um den sicheren Betrieb des Gerätes zu Gewährleisten, dürfen nur Sensoren, welche von Geratherm Respiratory freigegeben wurden, verwendet werden. Das Zubehör und insbesondere die Sensoren müssen in einwandfreiem Zustand sein. Bei Verwendung von Fremdsensoren kann es zu Funktionsstörungen und zu Problemen mit der Biokompatibilität sowie der elektrischen Sicherheit kommen.

  • Seite 46: Verbindung Mit Anderen Geräten

    Benutzerhandbuch Blue Cherry 4.2.4 Verbindung mit anderen Geräten Durch den Anschluss von zusätzlichen USB-Geräten und bei hoher Rechnerauslastung kann es zu einer Verringerung der Abtastrate und damit zu Messfehlern kommen. Es wird empfohlen, außer Maus, Tastatur und Drucker, keine zusätzlichen USB Geräte anzuschließen sowie keine zusätzliche Software zu installieren.
  • Seite 47 Benutzerhandbuch Blue Cherry Situation Medizinisch genutzter Raum Nicht Mögliche Lösung medizinisch Innerhalb der Außerhalb der genutzter Raum Patientenumgebung Patientenumgebung Betriebsmittel A und B in der IEC 60601 IEC 60601 Patientenumgebung Betriebsmittel A und Für B: Zusätzlicher B in der Schutzleiter oder IEC 60601 IEC XXXXX Patientenumgebung...

  • Seite 48: Entsorgung

    Benutzerhandbuch Blue Cherry 4.2.5 Entsorgung Das hier beschriebene Produkt enthält Elektronikkomponenten, welche nicht über den gewöhnlichen Hausmüll sondern getrennt entsorgt werden müssen. Bitte beachten Sie entsprechende Richtlinien, welche national unterschiedlich sein können. 4.2.6 Produktkennzeichnung Die ersten beiden Ziffern der Seriennummer bezeichnen das Herstellungsjahr.

  • Seite 49: Verwendete Symbole

    Symbol für getrennte Sammlung von Elektro- und Elektronikgeräten IPX0 Symbol für: Kein Schutz gegen Tropfwasser Symbol für: Hergestellt nach RoHS Richtline 2002/95/EC Geratherm Respiratory Geräte tragen diese CE Kennzeichnung gemäß 0118 der Richtlinie 93/42 EWG für Medizinprodukte und erfüllen die Grundlegenden Anforderungen des Anhangs 1 dieser Richtlinie GR DN 00010 VERSION 104 REV 01.DOCX...

  • Seite 50: Garantie

    Blue Cherry Garantie Allgemeine Bestimmungen Geratherm Respiratory garantiert, dass die von Ihnen gekauften Produkte die genannten technischen Daten erfüllen und die Medizinprodukte frei von technischen Material- und Fertigungsfehlern sind. Diese eingeschränkte Garantie gilt für 12 Monate ab dem Kaufdatum. In dieser Zeit erklärt sich Geratherm Respiratory bereit fehlerhafte Produkte zu ersetzen oder zu reparieren.

  • Seite 51: Verpackung Und Versand

    Verlust oder Beschädigung sind vom Absender zu stellen. Allgemeine Informationen zu Blue Cherry Blue Cherry ™ ist eine eingetragene Marke von Geratherm Respiratory GmbH und beinhaltet eine leicht zu erlernende und intuitiv zu bedienende Benutzeroberfläche für Microsoft Windows. Es beinhaltet weiterhin eine sehr leistungsfähige SQL Datenbank und optional Schnittstellen zu...

  • Seite 52: Anschließen Der Geräte Am Computer

    Benutzerhandbuch Blue Cherry 5.2. Anschließen der Geräte am Computer Schließen sie die Geräte an einen freien USB Anschluss am Computer an. Das angeschlossene Gerät wird automatisch erkannt und die Installation der Gerätetreiber gestartet. Die Geräte verwenden Standard Treiber, welche mit der Microsoft Windows Installation bereits installiert wurden.
  • Seite 53 Benutzerhandbuch Blue Cherry Mit Hilfe der Schaltfläche „Ändern“ kann hier der Installationspfad von Blue Cherry verändert werden. Wir empfehlen jedoch das vorgegebene Installationsverzeichnis zu übernehmen. GR DN 00010 VERSION 104 REV 01.DOCX Seite 53 von 195...
  • Seite 54 Benutzerhandbuch Blue Cherry Nach Anwahl der Schaltfläche „Installieren“, beginnt das Programm mit der Installation. GR DN 00010 VERSION 104 REV 01.DOCX Seite 54 von 195...
  • Seite 55 Auf dem Desktop befindet sich nun ein Icon für Blue Cherry. Alternativ kann Blue Cherry auch über START – PROGRAMME – GERATHERM RESPIRATORY GMBH – BLUE CHERRY – Blue Cherry aufgerufen werden. Sollte noch keine SQL Datenbank für Blue Cherry vorhanden sein, so wird beim ersten Start der Software eine neue Datenbank angelegt.

  • Seite 56: Software Registration

    Benutzerhandbuch Blue Cherry Nach erfolgreichem Anlegen der Datenbank erscheint ein neues Fenster zur Eingabe des Produktschlüssels. Der Produktschlüssel legt fest welche Optionen installiert werden und wird von Ihrem Fachhändler zur Verfügung gestellt. Bitte geben Sie den Schlüssel vollständig und korrekt ein. Software Registration Im Anschluss muss die Installation von Blue Cherry registriert werden.

  • Seite 57: Online Registrierung

    Ihre Eingaben mit Hilfe der Schaltfläche „Übernehmen“. Die eingegebenen Daten werden nun zusammen mit dem Produktschlüssel und dem Maschinencode des Computers an die Registrierungsdatenbank von Geratherm Respiratory gesendet. Das folgende Fenster wird angezeigt: GR DN 00010 VERSION 104 REV 01.DOCX Seite 57 von 195...

  • Seite 58: Offline Registrierung

    Benutzerhandbuch Blue Cherry 6.4.2 Offline Registrierung Nach Anwahl der Schaltfläche „Code eingeben“ erscheint folgendes Eingabefenster: Bitte geben Sie den Aktivierungsschlüssel, den Sie von ihrem Fachhändler erhalten haben korrekt und vollständig ein und bestätigen Sie Ihre Eingaben mit Hilfe der Schaltfläche „Übernehmen“. Nach erfolgreicher Registrierung wird die Blue Cherry Benutzeroberfläche gestartet.

  • Seite 59: Softwareupdate

    Benutzerhandbuch Blue Cherry Softwareupdate Blue Cherry hat einen integrierten Update Manager. Damit kann Ihre Software auf einfache Art und Weise stets auf dem neuesten Stand gehalten werden. Jeden Tag wird beim ersten Start der Software und bestehender Internetverbindung auf dem Updateserver nach neuen Programmversionen gesucht.
  • Seite 60 Benutzerhandbuch Blue Cherry das Update abgebrochen werden. Falls die Frage zum Update mit der Schaltfläche „Ja“ bestätigt und das Update erfolgreich heruntergeladen wurde, erscheint folgendes Informationsfenster: Nach Anwahl des Informationsfensters mit der Maus wird nachfolgender Bildschirm angezeigt: Mit Hilfe der Schaltfläche „Sofort installieren“ kann die neue Programmversion unmittelbar installiert werder.

  • Seite 61: Blue Cherry Benutzeroberfläche

    Benutzerhandbuch Blue Cherry Blue Cherry Benutzeroberfläche In diesem Abschnitt sollen die verschiedenen Bereiche der Benutzeroberfläche von Blue Cherry erklärt werden. Auswahlbereich Infoleiste Symbolleiste Titelleiste links Auswahl- bereich rechts Grafik- bereich Popup Menü Tabellenbereich Kommentarzeile Statusleiste Titelleiste In der Titelleiste wird der Name des Programmes angezeigt. Mit den drei Schaltflächen oben rechts kann das Blue Cherry Fenster minimiert bzw.

  • Seite 62: Infoleiste

    Benutzerhandbuch Blue Cherry Temperatur, Luftdruck und Luftfeuchte), „Einstellungen“ (Aufrufen der Blue Cherry Konfigurationseinstellungen) und „Hilfe“. Infoleiste In der Infoleiste werden Informationen zum ausgewählten Patienten angezeigt. Durch Anwahl mit der linken Maustaste werden die Patientendaten zusammen mit der eingestellten Kopfzeile dargestellt. Auswahlbereich links Im Auswahlbereich links kann eine der verfügbaren Schaltflächen für Patient, Kalibration bzw.
  • Seite 63 Benutzerhandbuch Blue Cherry Schaltfläche Funktion Neue Messung starten Messung(en) Drucken durch Anwahl der Schaltfläche Bewegt man den Mauszeiger auf die Schaltfläche, so erscheint nach kurzer Zeit die zusätzliche Auswahl von Schnelldruck, Drucken, Druckvorschau und Druckerausgabe als PDF Datei speichern Aufrufen des ATS Managers Wechsel in den Post Modus mit Auswahldialog für Medikamenteneingabe Wechsel in den Provokationsmodus mit...
  • Seite 64 Benutzerhandbuch Blue Cherry Grafikbereich Im Grafikbereich werden die Messungen graphisch dargestellt. Mit Hilfe der Scroll Taste an der Maus kann der Maßstab verändert werden. Oberhalb des Grafikbereiches befinden sich zusätzliche Schaltflächen und Pull-Down-Menüs welche nachfolgende Einstellungen ermöglichen: Schaltfläche Funktion Auswahl vom Anzeigedatum. Für jeden Tag an dem Messungen vorhanden sind wird ein Tab angezeigt Auswahl der Stufe welche im...
  • Seite 65 Benutzerhandbuch Blue Cherry Hilfstext Wird die Maus auf eine Schaltfläche bewegt, so erscheint nach kurzer Zeit ein zusätzliches Fenster mit einem Hilfstext. Popup-Menü Blue Cherry erlaubt mit Hilfe von Popup-Menüs in vielen Bildschirmbereichen den Zugriff auf wichtige Funktionen. Der Aufruf der Popup-Menüs erfolgt durch Anwahl mit der rechten Maustaste.
  • Seite 66 Benutzerhandbuch Blue Cherry Fenster geöffnet und so der Zugriff auf Fußzeile, Kommentar und Interpretation ermöglicht. Tabellenbereich Im Tabellenbereich werden die ausgewählten Messungen tabellarisch dargestellt. In der Sollwert Spalte wird in Klammern hinter dem Sollwert die Referenz für den Sollwertautor benannt. Im Beispiel (1) für EGKS 1993. Mit Hilfe der Scroll Taste an der Maus können die Tabellenzeilen gescrollt werden.

  • Seite 67: Neue Patientendaten Eingeben

    Benutzerhandbuch Blue Cherry Neue Patientendaten eingeben Wird im Auswahlbereich links die Schaltfläche „Patient“ angewählt, so erscheint unterhalb der Symbolleiste die Patientensymbolleiste. Nach Anwahl der Schaltfläche „Neu“ wird ein Fenster zur Eingabe der Patientendaten geöffnet. Für eine korrekte Berechnung der Sollwerte ist es wichtig alle Felder korrekt und vollständig einzugeben und mit Hilfe des Buttons „Übernehmen“...

  • Seite 68: Patienten In Der Datenbank Suchen

    Benutzerhandbuch Blue Cherry Patienten in der Datenbank suchen Durch Anwahl der Schaltfläche „Suchen“ in der Patientensymbolleiste erscheint ein Dialogfenster zur Suche von Patientendaten. Die Suchkriterien Patienten ID und Nachname sind möglich. Die Suchliste wird unmittelbar nach Eingabe der Suchkriterien angepasst. Mit Hilfe von sog. Wildcard Zeichen ist eine Suche nach Patientennamen bzw.

  • Seite 69: Patienten Aus Der Warteliste Oder Aus Der Datenbank Entfernen

    Benutzerhandbuch Blue Cherry Patienten aus der Warteliste oder aus der Datenbank entfernen Nach Auswahl der Schaltfläche „Entfernen“ in der Patientensymbolleiste wird der markierte Patient aus der Warteliste entfernt. Wird dieser Button auf der rechten Seite angewählt, so erscheint ein Menü in dem ausgewählt werden kann ob nur der markierte Patient oder alle Patienten aus der Warteliste entfernt werden sollen.

  • Seite 70: Patientendaten Importieren

    Anwahl der Schaltfläche „Öffnen“ werden die Informationen aus der Import Datei gelesen und der Patient in Blue Cherry geladen. Es können nur Dateien vom Typ GRP (*.grp) importiert werden. GRP ist ein Geratherm Respiratory spezifisches Format. GR DN 00010 VERSION 104 REV 01.DOCX Seite 70 von 195...

  • Seite 71: Patientendaten Exportieren

    Name für die zu exportierende Datei im Eingabefeld Dateiname eingegeben werden. Nach Anwahl der Schaltfläche „Speichern“ werden die Daten des selektierten Patienten exportiert. Der Export erfolgt im Geratherm Respiratory spezifischen Format GRP (*.GRP). GR DN 00010 VERSION 104 REV 01.DOCX...
  • Seite 72 Benutzerhandbuch Blue Cherry GR DN 00010 VERSION 104 REV 01.DOCX Seite 72 von 195...

  • Seite 73: Patientendaten Ändern

    Benutzerhandbuch Blue Cherry Patientendaten ändern Durch Anwählen der Schaltfläche „Patientenakte“ in der Symbolleiste oder durch einen Doppelklick auf eine Zeile in der Patientendatenliste werden die gespeicherten Informationen zum selektierten Patienten angezeigt und können dort verändert werden. Beim Ändern der Felder Geschlecht, Geburtsdatum, Größe, Gewicht oder Rasse werden die Sollwerte für den aktuellen Tag unmittelbar nachberechnet.

  • Seite 74: Umgebungsbedingungen Einstellen

    Benutzerhandbuch Blue Cherry Umgebungsbedingungen einstellen Nach Anwahl der Schaltfläche „BTPS“ in der Symbolleiste, wird ein Eingabefenster für die Umgebungsbedingungen Temperatur, Luftdruck und Luftfeuchtigkeit angezeigt. Aus diesen Daten wird der sogenannte BTPS- Faktor (Body Temperature Pressure Saturated) errechnet. Dieser Wert wird für die Umrechnung von Umgebungsbedingungen (ATPS) auf Körperbedingungen benötigt.
  • Seite 75 Benutzerhandbuch Blue Cherry Die Standardeinstellungen sollten nur von erfahrenen Benutzern geändert werden. Die nachfolgende Tabelle zeigt verwendete Schaltflächen und deren Funktion: Schaltfläche Funktion Hinzufügen von Objekten bzw. Elementen Löschen von Objekten bzw. Elementen Reihenfolge ändern und Objekte bzw. Elemente nach oben verschieben Reihenfolge ändern und Objekte bzw.

  • Seite 76: Hilfe

    Benutzerhandbuch Blue Cherry Hilfe Nach Anwahl der Schaltfläche „Hilfe“ wird dieses Benutzerhandbuch in elektronischer Form angezeigt. GR DN 00010 VERSION 104 REV 01.DOCX Seite 76 von 195...

  • Seite 77: Spirometrie Messung

    Benutzerhandbuch Blue Cherry Spirometrie Messung Bei der Darstellung des Volumens über die Zeit spricht man von der Spirometrie. Die Spirometrie Messung dient der Ermittlung der statischen atembaren Atemvolumina. Sie erlaubt diagnostische Aussagen über die Größe und Lage der atembaren Volumina der Lunge. Im Rahmen einer schnellen, ersten Untersuchung erlaubt die Spirometrie die Aussage ob eine Verminderung (Restriktion) des einatembaren Volumens (Vitalkapazität VC) vorliegt.
  • Seite 78 Benutzerhandbuch Blue Cherry Unterbrechung einzuatmen. Hierbei wird die Vitalkapazität bestimmt. Restriktion bedeutet im Fall der Lungenfunktion eine Verminderung der Vitalkapazität bei gleichzeitiger Verminderung der Totalen Lungenkapazität. Ursachen dafür können sein: - Entfernen von Teilen der Lunge - Elastizitätsverlust durch z.B. Fibrose - Bewegungseinschränkungen durch z.B.

  • Seite 79: Das Spirometrie Fenster

    Benutzerhandbuch Blue Cherry Das Spirometrie Fenster Nach Anwahl der Schaltfläche „Spirometrie“ im Auswahlbereich links, wird das nachfolgende Spirometrie Fenster angezeigt: GR DN 00010 VERSION 104 REV 01.DOCX Seite 79 von 195...

  • Seite 80: Während Der Messung

    Benutzerhandbuch Blue Cherry Während der Messung Die Spirometrie Untersuchung startet nach Anwahl des Buttons „Messen Spirometrie“. Das folgende Fenster wird gezeigt: Bitte achten sie darauf, dass die Nase verschlossen ist und das Mundstück fest mit dem Mund umschlossen wird. Der Patient sollte nun eine vollständige Spirometrie Messung durchführen. Im oberen Grafikbereich stellt die Software Hilfstexte zum jeweiligen Atemmanöver dar.
  • Seite 81 Benutzerhandbuch Blue Cherry Während der Spirometrie Untersuchung werden in der Symbolleiste folgende Schaltflächen gezeigt: Schaltfläche Funktion Untersuchung abbrechen ohne zu speichern. Alle Daten der laufenden Untersuchung gehen verloren. Motivationsprogramm aufrufen Messung neu starten. Alle Daten der laufenden Untersuchung gehen verloren Laufende Messung speichern und eine neue Untersuchung starten Untersuchung beenden und speichern...

  • Seite 82: Nach Der Messung

    Benutzerhandbuch Blue Cherry Nach der Messung Nach Abschluss der Spirometrie Untersuchung wird das nachfolgende Fenster angezeigt und es können unterschiedliche Anpassungen, welche in dieser Anleitung unter „5. Blue Cherry Benutzeroberfläche“ näher beschrieben sind, durchgeführt werden. GR DN 00010 VERSION 104 REV 01.DOCX Seite 82 von 195...

  • Seite 83: Messungen Korrigieren

    Benutzerhandbuch Blue Cherry Messungen korrigieren Die Software wertet die gemessenen Parameter der Spirometrie Untersuchung anhand der gemessenen Kurve in der Regel sehr gut aus. Trotzdem kann es in Einzelfällen notwendig sein, die Messungen manuell zu korrigieren. Hierzu können im Grafikbereich die Linien für TLCoffset, IRV, IC und VC verschoben werden.

  • Seite 84: Fluss/Volumen Messung

    Benutzerhandbuch Blue Cherry Fluss/Volumen Messung Bei der Fluss/Volumen Messung wird die Atemströmung über das ausgeatmete Volumen aufgezeichnet. Im Gegensatz zur Spirometrie muss der Proband bei dieser Messung nicht nur das gesamte Volumen sondern auch mit maximaler Geschwindigkeit ein- und vor allen Dingen ausatmen.
  • Seite 85 Benutzerhandbuch Blue Cherry Unter Obstruktion versteht man Flusslimitierungen, die das Ausatmen beeinflussen und vermindern. Ursachen dafür können sein: - Verminderung des Atemwegsquerschnitts verursacht durch Asthma - COPD (chronisch obstruktive Lungenerkrankungen) - Emphysem - Stenose In diesem Zusammenhang verweisen wir auf Literaturstellen von ERS und ATS in denen die korrekte Durchführung der Messung und die Parameter Berechnung genau erklärt ist.

  • Seite 86: Das Fluss/Volumen Fenster

    Benutzerhandbuch Blue Cherry Das Fluss/Volumen Fenster Nach Anwahl der Schaltfläche „F/V“ im Auswahlbereich links, wird das nachfolgende Fenster angezeigt: GR DN 00010 VERSION 104 REV 01.DOCX Seite 86 von 195...

  • Seite 87: Während Der Messung

    Benutzerhandbuch Blue Cherry Während der Messung Die Fluss/Volumen Untersuchung startet nach Anwahl des Buttons „Messen F/V“. Das folgende Fenster wird gezeigt: Bitte achten sie darauf, dass die Nase verschlossen ist und das Mundstück fest mit dem Mund umschlossen wird. Der Patient sollte nun eine vollständige Fluss/Volumen Messung durchführen.

  • Seite 88: Motivationsprogramm

    Benutzerhandbuch Blue Cherry Während der Spirometrie Untersuchung werden in der Symbolleiste folgende Schaltflächen gezeigt: Schaltfläche Funktion Untersuchung abbrechen ohne zu speichern. Alle Daten der laufenden Untersuchung gehen verloren. Motivationsprogramm aufrufen Messung neu starten. Alle Daten der laufenden Untersuchung gehen verloren Laufende Messung speichern und eine neue Untersuchung starten Untersuchung beenden und speichern...
  • Seite 89 Benutzerhandbuch Blue Cherry Am unteren Bildrand befinden sich mehrere Motivbilder, welche sich bei der Inspiration vergrößern. Bei maximaler Inspiration sollten alle Motivbilder vergrößert dargestellt werden. Bei der Exspiration fliegen die Motivbilder nach oben und zerplatzen. Das Ziel des Motivationsprogrammes ist, durch eine forcierte Exspiration, alle Motivbilder nach oben steigen und zerplatzen zu lassen.

  • Seite 90: Nach Der Messung

    Benutzerhandbuch Blue Cherry oberen Bildschirmrand so hat der Patient die Normwerte erreicht. Mit Hilfe der Schaltflächen (50% bis 150%) am unteren Bildschirmrand, kann der Schwierigkeitsgrad verändert werden, um z. Bsp. Patienten mit eingeschränkter Lungenfunktion, ein Erfolgserlebnis zu ermöglichen. Bei Anwahl der Schaltfläche 80% wird z. Bsp. der Sollwert auf 80% vom Normwert reduziert.

  • Seite 91: Ats Manager

    Benutzerhandbuch Blue Cherry ATS Manager Der ATS Manager beinhaltet ein leistungsfähiges Hilfsmittel um zu überprüfen in wie weit einzelne Messungen sowie die gesamte Untersuchung eines Patienten die Gültigkeitskriterien von ATS/ERS erfüllen. Nach Anwahl der Schaltfläche ATS öffnet sich das Fenster mit dem ATS Manager.

  • Seite 92: Provokation

    Benutzerhandbuch Blue Cherry Anzeige Bedeutung Anzeige der Qualitätsstufe. Folgende Möglichkeiten gibt es: A = 2 akzeptable FEV1 Messungen sind innerhalb 0,10L B = 2 akzeptable FEV1 Messungen sind innerhalb 0,20L C = 2 akzeptable FEV1 Messungen sind nicht innerhalb 0,20L D = nur 1 akzeptables FEV1 Manöver F = kein akzeptables FEV1 Manöver Zeigt an ob das Kriterium Extrapolationsvolumen erfüllt ist.

  • Seite 93: Auswahl/Schaltfläche Funktion Medikament

    Benutzerhandbuch Blue Cherry Auswahl/Schaltfläche Funktion Medikament Auswahl des Placebo Medikamentes. Die Schaltfläche Einstellen wechselt in das Setup Programm – Untermenü Medikament – Placebo. Menge Auswahl der Menge. Die Schaltfläche Einstellen wechselt in das Setup Programm – Untermenü Medikament – Placebo. Provokation Wechselt in die Provokationsprotokoll Auswahl ohne die Placebostufe durchzuführen...
  • Seite 94 Benutzerhandbuch Blue Cherry Auswahl/Schaltfläche Funktion Protokoll Auswahl des Provokation Protokolls. Die Schaltfläche Setup wechselt in das Setup Programm – Untermenü Medikament – Reihen. Abbrechen Bricht den Provokationsmodus ab Übernehmen Übernimmt das ausgewählte Medikament und wechselt in die Provokationsstufen Auswahl GR DN 00010 VERSION 104 REV 01.DOCX Seite 94 von 195...
  • Seite 95 Benutzerhandbuch Blue Cherry Nach Anwahl der Schaltfläche Übernehmen, erscheint ein Fenster zur Auswahl der Provokationsstufe. Im linken Auswahlbereich kann die gewünschte Stufe ausgewählt werden. Auf der rechten Seite werden wichtige Informationen zur ausgewählten Stufe angezeigt. Auswahl/Schaltfläche Funktion Post Wechsel in die Post Messung mit beenden der Provokation.
  • Seite 96 Benutzerhandbuch Blue Cherry Auswahl/Schaltfläche Funktion Start Startet den Timer für die nächste Stufe bzw. für die nächste Untersuchung innerhalb der Stufe Setup Wechselt in das Setup Programm – Untermenü Medikament – Provokationstimer. Schließen Schließt das Fenster zur Durchführung der Messung Mit Hilfe der Schaltfläche Nächste Stufe, kann während der Provokation jederzeit in die nächste Stufe geschaltet werden.
  • Seite 97 Benutzerhandbuch Blue Cherry Im Provokationsmodus ändert sich die Anzeige von Blue Cherry wie nachfolgend dargestellt: Auswahl Untersuchung Auswahl der Basis oder. Bezugsmessung Infoleiste Mit Hilfe des Pull-Down Menüs Basis kann die Bezugsmessung für die Provokation eingestellt werden. Sie habe die Auswahl zwischen Pre und Placebo.

  • Seite 98: Messungen Korrigieren

    Benutzerhandbuch Blue Cherry und den durchgeführten Stufen (Anzeige aller Untersuchungen der gewählten Stufe und der „Best“ Messungen aller anderen Stufen). In der Infoleiste wird die Bronchiale Empfindlichkeit ausgewertet. Wenn die eingestellte Schwelle überschritten wurde, werden die Parameter PD20 (Provokations Dosis bei der die Schwelle erreicht wird) und PC20 (Provokations Konzentration bei der die Schwelle erreicht wird) ausgewertet und berechnet.

  • Seite 99: Spirometrie Und Fluss/Volumenmessung

    Benutzerhandbuch Blue Cherry Spirometrie und Fluss/Volumenmessung Spirometrie und Fluss/Volumen beschreiben eine kombinierte Messung aus Spirometrie und Fluss/Volumen Untersuchung. In einem einzigen Untersuchungsablauf können sowohl die statischen atembaren Atemvolumina als auch die Atemströmung über das ausgeatmete Volumen während maximaler Anstrengung bestimmt werden. Bestmögliche Mitarbeit und Kooperation des Patienten sind unabdingbar um verlässliche Untersuchungsergebnisse zu erhalten.

  • Seite 100: Während Der Messung

    Benutzerhandbuch Blue Cherry 10.2 Während der Messung Die Spirometrie Untersuchung startet nach Anwahl des Buttons „Messen Spiro+F/V“ und das folgende Fenster wird gezeigt: GR DN 00010 VERSION 104 REV 01.DOCX Seite 100 von 195...
  • Seite 101 Benutzerhandbuch Blue Cherry Bitte achten sie darauf, dass die Nase verschlossen ist und das Mundstück fest mit dem Mund umschlossen wird. Der Patient sollte nun ein vollständiges Untersuchungsmanöver durchführen. Im oberen Grafikbereich stellt die Software Hilfstexte zum jeweiligen Atemmanöver dar. Mit Hilfe der Anzeige „Plateau“...

  • Seite 102: Nach Der Messung

    Benutzerhandbuch Blue Cherry Schaltfläche Funktion Untersuchung abbrechen ohne zu speichern. Alle Daten der laufenden Untersuchung gehen verloren. Motivationsprogramm aufrufen Messung neu starten. Alle Daten der laufenden Untersuchung gehen verloren Laufende Messung speichern und eine neue Untersuchung starten Untersuchung beenden und speichern 10.3 Nach der Messung Nach Abschluss der Untersuchung wird das nachfolgende Fenster angezeigt...

  • Seite 103: Messungen Korrigieren

    Benutzerhandbuch Blue Cherry 10.4 Messungen korrigieren Die Software wertet die gemessenen Parameter der Untersuchung anhand der gemessenen Kurven in der Regel sehr gut aus. Trotzdem kann es in Einzelfällen notwendig sein, die Messungen manuell zu korrigieren. Hierzu können im Grafikbereich der Spirometrie die Linien für TLC, IRV, IC und VC verschoben werden.
  • Seite 104 Benutzerhandbuch Blue Cherry Im Grafikbereich für Fluss/Volumen besteht die Möglichkeit die „beste“ F/V Kurve manuell zu bestimmen und sogar die In- bzw. Exspiration verschiedener Manöver kann kombiniert werden. GR DN 00010 VERSION 104 REV 01.DOCX Seite 104 von 195...

  • Seite 105: Ruhewerte - Pulsoximetrie

    Benutzerhandbuch Blue Cherry Ruhewerte - Pulsoximetrie Mit Hilfe der Option Ruhewerte - Pulsoximetrie können die Parameter Herzfrequenz und Sauerstoffsättigung in Ruhe bestimmt werden. Die Messung erfolgt nichtinvasiv durch die Bestimmung der Lichtabsorption bei Durchleuchtung der Haut. Hierzu wird ein Sensor (Clip oder Klebesensor) an einem leicht zugänglichen Körperteil, vorzugsweise an einem Finger, Zeh, am Ohrläppchen oder bei frühgeborenen Säuglingen auch am Fußballen oder Handgelenk angelegt.

  • Seite 106: Das Fenster Für Die Pulsoximetrie

    Benutzerhandbuch Blue Cherry 11.1 Das Fenster für die Pulsoximetrie Nach Anwahl der Schaltfläche „Ruhewerte“ im Auswahlbereich links, wird das nachfolgende Fenster angezeigt: GR DN 00010 VERSION 104 REV 01.DOCX Seite 106 von 195...

  • Seite 107: Während Der Messung

    Benutzerhandbuch Blue Cherry 11.2 Während der Messung Die Sauerstoffsättigungsmessung startet nach Anwahl des Buttons „Messen HR + SpO2“. Das folgende Fenster wird gezeigt: Bitte Achten Sie darauf, dass das Sensorkabel fest mit dem Oxystik verbunden ist und der Sensor korrekt angelegt ist. Weitere Hinweise zur Anwendung der Pulsoximetrie erhalten Sie im Kapitel „Sichere Anwendung des Oxystik“.
  • Seite 108 Benutzerhandbuch Blue Cherry Berechnungshäufigkeit der Einzelwerte vor der Mittelung Streuung der Einzelmesswerte vor der Mittelung Lichtabsorption des Fingers Pulsationsstärke Benötigte Signalverstärkung Dynamische Störungen Bewegungsartefakte Während der Messung werden in der Symbolleiste folgende Schaltflächen gezeigt: Schaltfläche Funktion Untersuchung abbrechen ohne zu speichern. Alle Daten der laufenden Untersuchung gehen verloren.

  • Seite 109: Nach Der Messung

    Benutzerhandbuch Blue Cherry 11.3 Nach der Messung Nach Abschluss der Untersuchung wird das nachfolgende Trend Fenster angezeigt. Hier können unterschiedliche Anpassungen der Darstellung, welche in dieser Anleitung unter „Blue Cherry Benutzeroberfläche“ näher beschrieben sind, durchgeführt werden. GR DN 00010 VERSION 104 REV 01.DOCX Seite 109 von 195...

  • Seite 110: Manuelle Werteeingabe

    Benutzerhandbuch Blue Cherry 11.4 Manuelle Werteeingabe Im Tabellenbereich der Trenddarstellung ist es zudem möglich manuell ermittelte Parameter für Herzfrequenz, Sauerstoffsättigung, systolischer und diastolischer Blutdruck einzugeben. Zur Eingabe bzw. Korrektur eines Parameters genügt ein Doppelklick mit der Maus in das entsprechende Feld. Ein Doppelklick in ein Feld der Zeile „Neu“, bewirkt das Anlegen einer neuen Tabellenzeile mit dem aktuellen Datum und der aktuellen Uhrzeit.

  • Seite 111: Kalibration - Allgemeine Informationen

    überprüft bzw. geeicht wird. Nur so kann ein genaues Kalibrationsvolumen und damit eine korrekte Kalibration gewährleistet werden. Die Fluss-Sensoren von Geratherm Respiratory sind werkseitig kalibriert und hochpräzise. Es ist deshalb nicht erforderlich das Spirometriesystem mit jedem neuen Fluss-Sensor zu kalibrieren.
  • Seite 112 Benutzerhandbuch Blue Cherry Sie haben die Auswahl zwischen „Volumenkalibration“ und „Fluss- Linearität“. Bei der Volumenkalibration wird das gemessene Volumen mit Hilfe des genau bekannten Volumens der Handpumpe überprüft und korrigiert. Im Gegensatz hierzu wird bei der Fluss-Linearität die Linearität des Fluss Sensors bei unterschiedlichen Strömungsgeschwindigkeiten überprüft.
  • Seite 113 Benutzerhandbuch Blue Cherry Alternativ zur Volumenkalibration kann durch Eingabe einer Buchstabenkombination das System auf den verwendeten Flusssensor eingestellt werden. Wählen Sie hierzu die Schaltfläche „Faktoreneingabe“ im rechten Auswahlbereich an. Der Buchstabencode (Sensor Code) ist entweder in gedruckter Form auf der Verpackung (Bild unten rechts), oder als gelber Aufkleber auf dem Flusssensor (Bild unten links) zu finden.
  • Seite 114 Benutzerhandbuch Blue Cherry Die durchgeführten Kalibrationen können mit Hilfe der Schaltfläche „Drucken“ im rechten Auswahlbereich ausgedruckt werden. Im Grafikbereich kann über die rechte Maustaste ein Popup-Menü mit zusätzlichen nützlichen Funktionen geöffnet werden In die Zwischenablage kopieren bedeutet, die Grafiken in einen Zwischenspeicher innerhalb von Microsoft Windows abzulegen.

  • Seite 115: Volumenkalibration

    Benutzerhandbuch Blue Cherry Schaltfläche Funktion Anzeige bzw. Auswahl der Spirostik Seriennummer. Werden mehrere Spirostik Geräte benutzt, so wird für jedes angeschlossene Gerät ein Tab angezeigt Auswahl zwischen Trenddarstellung und Darstellung einer gespeicherten Kalibration Auswahl welche Kalibrationen im Grafikbereich angezeigt werden Verbinden Sie vor dem Starten der Kalibration den Fluss-Sensor möglichst fest mit der Kalibrationspumpe und schieben Sie den Kolben der Pumpe vollständig in das Kolbenrohr.
  • Seite 116 Benutzerhandbuch Blue Cherry Während der Volumenkalibration werden in der Symbolleiste folgende Schaltflächen gezeigt: Schaltfläche Funktion Kalibration abbrechen ohne zu speichern. Alle Daten der laufenden Kalibration gehen verloren. Kalibration beenden und speichern Nach Abschluss der Volumenkalibration wird wieder die Trenddarstellung aller Kalibrationen gezeigt. GR DN 00010 VERSION 104 REV 01.DOCX Seite 116 von 195...
  • Seite 117 Benutzerhandbuch Blue Cherry Das Kalibrationsprogramm überprüft automatisch die Gültigkeit der Kalibration. Gültige Kalibrationen werden in der Tabelle mit einem grünen Häkchen in der Spalte „Erfolgreich“ angezeigt. Ungültige Kalibrationen zeigen dagegen ein rotes Kreuz. Eine gültige Kalibration muss folgenden Qualitätskriterien entsprechen: - Vol Korr.

  • Seite 118: Überprüfung Der Fluss Linearität

    Kalibrationen zurückgreifen. Anstelle der Trendgrafik wird die ausgewählte Kalibration angezeigt. 12.3 Überprüfung der Fluss Linearität Geratherm Respiratory empfiehlt gemäß den Empfehlungen von ATS bzw. ERS das Spirometriesystem einmal pro Woche unter Verwendung einer kalibrierten 3L Handpumpe auf Linearität der Flussmessung zu überprüfen.
  • Seite 119 Benutzerhandbuch Blue Cherry Die Linearität des Fluss Sensors wird nacheinander in 3 unterschiedlichen Strömungsbereichen untersucht. Bereich Strömung in [L/s] niedrig 0,5 – 1 mittel 2 – 4 hoch 5 – 7 Während der Linearitätsuntersuchung werden in der Symbolleiste folgende Schaltflächen gezeigt: GR DN 00010 VERSION 104 REV 01.DOCX Seite 119 von 195...

  • Seite 120: Linearität Niedriger Strömungsbereich

    Benutzerhandbuch Blue Cherry Schaltfläche Funktion Kalibration abbrechen ohne zu speichern. Alle Daten der laufenden Kalibration gehen verloren. Kalibration beenden und speichern 12.3.1 Linearität niedriger Strömungsbereich Beginnen Sie nun gleichmäßig und langsam zu pumpen. Ein Pumpenhub sollte ca. 6s dauern. Achten Sie darauf, dass der Pumpenkolben bei jedem Hub vollständig bis zum jeweiligen Anschlag herausgezogen bzw.

  • Seite 121: Linearität Mittlerer Strömungsbereich

    Benutzerhandbuch Blue Cherry Sobald genügend Pumpenhübe im vorgegebenen Bereich liegen springt das Programm zum mittleren Strömungsbereich. 12.3.2 Linearität mittlerer Strömungsbereich Pumpen Sie nun gleichmäßig mit mittlerer Geschwindigkeit. Ein Pumpenhub sollte ca. 1s dauern. Achten Sie darauf, dass der Pumpenkolben bei jedem Hub vollständig bis zum jeweiligen Anschlag herausgezogen bzw.

  • Seite 122: Linearität Hoher Strömungsbereich

    Benutzerhandbuch Blue Cherry Sobald genügend Pumpenhübe im vorgegebenen Bereich liegen, springt das Programm in den hohen Strömungsbereich. 12.3.3 Linearität hoher Strömungsbereich Pumpen Sie nun gleichmäßig mit hoher Geschwindigkeit. Ein Pumpenhub sollte weniger als 0,5s dauern. Achten Sie darauf, dass der Pumpenkolben bei jedem Hub vollständig bis zum jeweiligen Anschlag herausgezogen bzw.
  • Seite 123 Benutzerhandbuch Blue Cherry Sobald genügend Pumpenhübe im vorgegebenen Bereich liegen beendet das Programm die Linearitätsüberprüfung und der folgende Bildschirm wird angezeigt: GR DN 00010 VERSION 104 REV 01.DOCX Seite 123 von 195...

  • Seite 124: Nach Der Linearitätsüberprüfung

    Benutzerhandbuch Blue Cherry 12.3.4 Nach der Linearitätsüberprüfung Nach Abschluss der Strömungsüberprüfung wird wieder die Trenddarstellung aller Messungen gezeigt. GR DN 00010 VERSION 104 REV 01.DOCX Seite 124 von 195...
  • Seite 125 Benutzerhandbuch Blue Cherry Sie können jedoch auch jederzeit über die Schaltfläche „Trend“ gespeicherte Messungen anzeigen lassen. Das Programm zur Linearitätsüberprüfung ermittelt automatisch die Linearitätsabweichungen. Nach den Empfehlungen von ATS bzw. ERS darf die maximale Abweichung ± 3,5% betragen. Gültige Messungen werden in der Tabelle mit einem grünen Häkchen in der Spalte „Erfolgreich“...

  • Seite 126: Überblick Über Das Setup Menü

    Benutzerhandbuch Blue Cherry Überblick über das Setup Menü In diesem Abschnitt sollen die verschiedenen Bereiche der Benutzeroberfläche für das Setup Menü von Blue Cherry erklärt werden. Auswahlbereich Auswahlbereich Konfigurationsbereich links Untermenü Änderungen speichern bzw. verwerfen GR DN 00010 VERSION 104 REV 01.DOCX Seite 126 von 195...

  • Seite 127: Allgemein

    Nach dem Aufruf des Setup wird nachfolgende Anzeige geöffnet. Der Bildschirm zeigt die Versionsnummer von Blue Cherry und Kontaktinformationen zu Geratherm Respiratory an. Der Menüabschnitt Allgemein ermöglicht globale Einstellungen zu Blue Cherry sowie den automatischen Updates und erlaubt die installierten Optionen anzuzeigen bzw.

  • Seite 128: Allgemein - Einstellungen

    Auswahl eines Ordners und eines Dateinamens um die Konfigurationseinstellungen zu Blue Cherry zu importieren. Es können nur Dateien vom Typ GRS (*.grs) exportiert werden. GRS ist ein Geratherm Respiratory spezifisches Format. Zurücksetzen Zurücksetzen aller Einstellungen zu Blue Cherry auf die Standard Konfiguration.

  • Seite 129: Allgemein - Updates

    Benutzerhandbuch Blue Cherry Nach Anwahl von „Import“ bzw. „Zurücksetzten“ erscheint zunächst eine Sicherheitsabfrage, welche mit „Ja“ bestätigt werden muss um die Änderung durchzuführen. 13.1.2 Allgemein - Updates GR DN 00010 VERSION 104 REV 01.DOCX Seite 129 von 195...
  • Seite 130 Benutzerhandbuch Blue Cherry Einstellungen Funktion Automatische Updates Wird der Auswahlschalter aktiviert, so wird jeden Tag beim erstmaligen Start von Blue Cherry der Update Server auf neue Programmversionen überprüft. Sind neuere Programmversionen als die bereits installierten vorhanden, so kann nach Bestätigung durch den Benutzer das Update heruntergeladen und installiert werden.

  • Seite 131: Allgemein - Produktschlüssel

    Benutzerhandbuch Blue Cherry 13.1.3 Allgemein – Produktschlüssel Im Konfigurationsbereich werden der Produktschlüssel sowie die zugehörigen Softwareoptionen zu Blue Cherry angezeigt. Durch die Eingabe eines neuen Schlüssels können zusätzliche Optionen freigeschaltet werden. Einen neuen Produktschlüssel können Sie bei Ihrem Fachhändler erwerben. GR DN 00010 VERSION 104 REV 01.DOCX Seite 131 von 195...

  • Seite 132: Parameter

    Benutzerhandbuch Blue Cherry 13.2 Parameter Im Menüabschnitt Parameter sind allgemeine Parametereinstellungen sowie Einstellungen zu den Sollwerten möglich. Nachfolgend wird das zugehörige Untermenü erklärt. 13.2.1 Parameter – Maßeinheiten Einstellungen Funktion Temperatur Einstellen der Maßeinheit für Temperatur. Länge Einstellen der Maßeinheit für Länge. Gewicht Einstellen der Maßeinheit für Gewicht.

  • Seite 133: Parameter - Definitionen

    Benutzerhandbuch Blue Cherry 13.2.2 Parameter – Definitionen Einstellungen Funktion Name Name des Parameters Messart Zeigt mit welcher Messung der Parameter bestimmt wird Einheit Einstellen der Maßeinheit Faktor Einstellen eines Multiplikationsfaktors (Wird in der Regel benötigt wenn die Einheit umgestellt wird) Offset Einstellen eines additiven Faktors Nachkommastellen...

  • Seite 134: Parameter - Sollwerte

    Benutzerhandbuch Blue Cherry Einstellmöglichkeiten im Auswahlfeld Beste 13.2.3 Parameter – Sollwerte Im Auswahlbereich werden die vorhandenen Sollwertautoren angezeigt. Der erste Autor in der Liste hat hierbei die höchste Priorität. Mit den Schaltflächen Auf bzw. Ab kann diese Priorität geändert werden. Nicht verwendete Autoren werden kursiv angezeigt.

  • Seite 135: Einstellungen

    Benutzerhandbuch Blue Cherry Einstellungen Funktion Name Name des Autors Verwendet Wird dieser Schalter abgewählt, so bleiben die Sollwerte des Autors unberücksichtigt Formeln Einstellen der Sollwertformeln Nach Anwahl der Schaltfläche Einstellen im Konfigurationsbereich erscheint das Konfigurationsmenü für den gewählten Parameter. Nachfolgend wird die Einstellung für den Parameter FEV1 für männliche Erwachsene (älter als 24) nach EGKS 1993 gezeigt: GR DN 00010 VERSION 104 REV 01.DOCX...
  • Seite 136 Benutzerhandbuch Blue Cherry Einstellungen Funktion Name Name der Sollwertdefinition Parameter Parametername Alter (Min / Max) Gültigkeitsbereich für das Alter Größe (Min / Max) Gültigkeitsbereich für die Größe Gewicht (Min / Max) Gültigkeitsbereich für das Gewicht Geschlecht Auswahl ob die Sollwertformel für männlich, weiblich oder beide Geschlechter gültig ist Ethnische Gruppe Auswahl ob die Sollwertformel für Caucasian,...

  • Seite 137: Patientendaten

    Benutzerhandbuch Blue Cherry 13.3 Patientendaten Der Menüabschnitt Patientendaten erlaubt verschiedene Einstellungen zu den Patientendaten und zur Patienten ID. Nachfolgend wird das zugehörige Untermenü erklärt. 13.3.1 Patientendaten – Patienten ID Einstellungen Funktion Erzeugung Einstellen der Patienten ID. Zur Auswahl stehen: - Manuell - manuelle Eingabe der ID Nummer - Fortlaufend - fortlaufende ID Nummer - Patientendaten - automatische ID aus 3 Buchstaben...

  • Seite 138: Patientendaten - Patientendatenfelder

    Benutzerhandbuch Blue Cherry 13.3.2 Patientendaten – Patientendatenfelder Einstellungen Funktion Name Name des Patientenfeldes Speichern zu Einstellen wie das Datenfeld gespeichert wird. Zur Auswahl stehen: - Patient – Daten werden zum Patienten gespeichert - Untersuchungstag – Daten werden zum Untersuchungstag gespeichert Zeigen unter Einstellen wo das Datenfeld angezeigt wird.
  • Seite 139 Benutzerhandbuch Blue Cherry Datentyp Datentyp einstellen. Auswahl zwischen Boolean, Value, List und Text Abhängig vom ausgewählten Datentyp sind weitere Einstellmöglichkeiten vorhanden: Der Datentyp Boolean meint ein Datenfeld zum Ankreuzen. Zum Beispiel Einstellungen Funktion Minimum Einstellen der unteren Grenze für den Eingabewert Maximum Einstellen der oberen Grenze für den...
  • Seite 140 Benutzerhandbuch Blue Cherry Mit Hilfe des Datentyps List kann ein Eingabefeld in Form einer Auswahlliste erstellt werden. Die Schaltfläche Hinzufügen erzeugt neue Einträge für die Auswahlliste. Bei Auswahl Datentyp Text kann im Eingabefeld Max. Länge die Größe des Textfeldes eingestellt werden. GR DN 00010 VERSION 104 REV 01.DOCX Seite 140 von 195...

  • Seite 141: Anzeigen

    Benutzerhandbuch Blue Cherry 13.4 Anzeigen Der Menüabschnitt erlaubt die Konfiguration des linken Auswahlbereiches, der Kopf- und Fußzeile sowie den Parametertabellen und den Messoptionen. 13.4.1 Anzeigen – Seiten Im Auswahlbereich werden die verfügbaren Schaltflächen für den linken Auswahlbereich angezeigt. Mit Hilfe der Schaltflächen Auf und Ab kann die Reihenfolge eingestellt werden.

  • Seite 142: Anzeigen - Kopfzeile

    Benutzerhandbuch Blue Cherry Mit Hilfe der Schaltflächen Auf und Ab kann die Reihenfolge vom Untermenü verändert werden. Die Schaltfläche Einstellen öffnet ein neues Konfigurationsfenster in dem das gewählte Untermenü sichtbar bzw. unsichtbar gemacht werden kann. 13.4.2 Anzeigen – Kopfzeile GR DN 00010 VERSION 104 REV 01.DOCX Seite 142 von 195...
  • Seite 143 Benutzerhandbuch Blue Cherry Einstellungen Funktion Vorlage Auswahl der Vorlage für die Kopfzeile Höhe (cm) Höhe der Kopfzeile in cm Wird mit der Maus ein Textfeld angewählt, so erscheint nachfolgendes Konfigurationsfenster: Einstellungen Funktion Text Texteingabefeld Schriftgröße Einstellen der Schriftgröße Farbe Mit Hilfe der Schaltfläche Einstellungen wird ein Fenster zur Auswahl der Textfarbe geöffnet Schriftstil Schriftstil einstellen...

  • Seite 144: Anzeigen - Patienteninfos

    Benutzerhandbuch Blue Cherry 13.4.3 Anzeigen – Patienteninfos Mit Hilfe der Eingabefelder Anzahl Spalten und Anzahl Zeilen kann die Patientendatentabelle auf dem Ausdruck konfiguriert werden. Nach Anwahl eines voreingestellten Patientendatenfeldes mit der Maus öffnet sich nachfolgendes Auswahlfenster: Hier kann aus allen verfügbaren Patientendatenfeldern ausgewählt werden.

  • Seite 145: Anzeigen - Spirometrie

    Benutzerhandbuch Blue Cherry 13.4.4 Anzeigen – Spirometrie Einstellungen Funktion Richtung Ex Auswahl ob in den Spirometrie Grafiken die Exspiration nach unten oder nach oben gezeigt wird Grafiken Einstellen der Spirometrie Grafik Nach Anwahl der Schaltfläche Einstellen kann die Spirometrie Grafik konfiguriert werden: GR DN 00010 VERSION 104 REV 01.DOCX Seite 145 von 195...

  • Seite 146: Anzeigen - F/V

    Benutzerhandbuch Blue Cherry 13.4.5 Anzeigen – F/V Einstellungen Funktion Richtung Ex Auswahl ob in den Fluss/Volumen Grafiken die Exspiration nach unten oder nach oben gezeigt wird Grafiken Einstellen der Fluss/Volumen Grafik Nach Anwahl der Schaltfläche Einstellen kann die Fluss/Volumen Grafik konfiguriert werden: GR DN 00010 VERSION 104 REV 01.DOCX Seite 146 von 195...
  • Seite 147 Benutzerhandbuch Blue Cherry Einstellungen Funktion Tidalschleifen Wird dieser Schalter aktiviert, so wird die Ruheatemzug Messung in der Fluss/Volumenkurve mit angezeigt FEV1-Grafik Aktivieren bzw. Deaktivieren der Volumen/Zeit Kurve und Einstellen ob die Volumen/Zeit Kurve nur bis zum Ende der Exspiration oder darüber hinaus gezeigt wird Zeitachse Einstellen wie lange die Volumen/Zeit Kurve bei...

  • Seite 148: Anzeigen - Tabellen

    Benutzerhandbuch Blue Cherry 13.4.6 Anzeigen – Tabellen Für jede Tabelle in Blue Cherry ist ein Eintrag im Auswahlbereich vorhanden. Im Konfigurationsbereich können nachfolgende Einstellungen vorgenommen werden: Einstellungen Funktion Parameter Parameter einstellen. Mit Hilfe der vorhandenen Schaltflächen können Parameter hinzugefügt oder entfernt werden sowie die Reihenfolge verändert werden.
  • Seite 149 Benutzerhandbuch Blue Cherry Pull-Down Menü zur Reduzierung der angezeigten Parameter in der Auswahlliste. Standardmäßig werden alle Parameter angezeigt. Anzeige zur Parameterauswahl nach Anwahl der Schaltfläche Hinzufügen. Anzeige nach Anwahl von Datenzeilen -Einstellen. Einstellungen Funktion Pre, Versuch Einstellen was bei den Pre Messungen angezeigt werden soll Pre, Stufe Einstellen was in der Best Pre Spalte angezeigt...
  • Seite 150 Benutzerhandbuch Blue Cherry Post, Stufe Einstellen was in der Best Post Spalte angezeigt werden soll Provokation, Versuch Einstellen was bei den Provokations Messungen angezeigt werden soll Provokation, Stufe Einstellen was in den Best Spalten einer Provokationsuntersuchung angezeigt werden soll Anzeige nach Anwahl der Schaltfläche Einstellen im Untermenü...
  • Seite 151 Benutzerhandbuch Blue Cherry Medikament Medikament zum Test anzeigen Qualitätsstufe Anzeige der Qualitätsstufe (A,B,C,D oder F) nach Anzeige nach Anwahl der Schaltfläche Einstellen in der Zeile Test Infos. Mehrfach Auswahl ist bei gedrückter STRG-Taste möglich. Einstellungen Funktion Leerzeile Stufe Anzeige der Stufenbezeichnung z.B. Pre oder Post Zeit Anzeige der Messzeit...

  • Seite 152: Anzeigen - Trends

    Benutzerhandbuch Blue Cherry 13.4.7 Anzeigen – Trends Für jeden Trend in Blue Cherry ist im Auswahlbereich ein Eintrag vorhanden. Im Konfigurationsbereich können bis zu 4 Trendparameter (Parameter 0 bis Parameter 3) eingestellt werden. Nach Anwahl der Schaltfläche Einstellen erscheint folgendes Konfigurationsfenster: GR DN 00010 VERSION 104 REV 01.DOCX Seite 152 von 195...
  • Seite 153 Benutzerhandbuch Blue Cherry Einstellungen Funktion Parameter Pull-Down Menü zur Einstellung des Parameters Trendmodus Pull-Down Menü für den Trendmodus Farbe Kurvenfarbe auswählen. Nach Anwahl der Schaltfläche Einstellen wird ein Fenster zur Auswahl einer Farbe angezeigt. Unteres Limit Auswahlschalter für untere Grenze. Wenn aktiviert kann im Eingabefeld darunter der untere Grenzwert vorgegeben werden.

  • Seite 154: Anzeigen - Trend Tabellen

    Benutzerhandbuch Blue Cherry 13.4.8 Anzeigen – Trend Tabellen Für jede Trendtabelle in Blue Cherry ist ein Eintrag im Auswahlbereich vorhanden. Im Konfigurationsbereich können nachfolgende Einstellungen vorgenommen werden: Einstellungen Funktion Parameter Parameter einstellen. Mit Hilfe der vorhandenen Schaltflächen können Parameter hinzugefügt oder entfernt werden sowie die Reihenfolge verändert werden.

  • Seite 155: Anzeigen - Kalibrationstabellen

    Benutzerhandbuch Blue Cherry Anzeige nach Anwahl der Schaltfläche Einstellen in der Zeile Werte pro Tag Einstellungen Funktion Leerzeile Soll Sollwert anzeigen %Soll Gemessenen Wert in Prozent vom Sollwert anzeigen 13.4.9 Anzeigen – Kalibrationstabellen Für jede Kalibrationstabelle in Blue Cherry ist ein Eintrag im Auswahlbereich vorhanden.

  • Seite 156: 13.4.10 Anzeigen - Fußzeile

    Benutzerhandbuch Blue Cherry Einstellungen Funktion Parameter Parameter einstellen. Mit Hilfe der vorhandenen Schaltflächen können Parameter hinzugefügt oder entfernt werden sowie die Reihenfolge verändert werden. Richtung Konfigurieren der Tabellenrichtung. Parameter können von links nach rechts oder von oben nach unten dargestellt werden Test Infos Auswahlschalter Erfolgreich.
  • Seite 157 Benutzerhandbuch Blue Cherry Einstellungen Funktion Zeige Autoren Auswahlschalter für die Angabe der Sollwertautoren. Wenn aktiviert wird in der Fußzeile eine Legende mit den verwendeten Sollwertautoren gezeigt. Anzahl Spalten Anzahl der Spalten in der Fußzeile Anzahl Zeilen Anzahl der Zeilen in der Fußzeile Nach Anwahl eines voreingestellten Patientendatenfeldes mit der Maus öffnet sich nachfolgendes Auswahlfenster: Einstellungen...

  • Seite 158: Medikamente

    Benutzerhandbuch Blue Cherry 13.5 Medikamente Dieser Menüabschnitt erlaubt die Konfiguration der verwendeten Medikamente sowie der Provokation. 13.5.1 Medikamente – Brochodilatoren Für jeden Bronchodilator in Blue Cherry ist ein Eintrag im Auswahlbereich vorhanden. Mit Hilfe der vorhandenen Schaltflächen können neue Bronchodilatoren hinzugefügt bzw. gelöscht werden. Im Konfigurationsbereich sind nachfolgende Einstellungen möglich: Einstellungen Funktion...
  • Seite 159 Benutzerhandbuch Blue Cherry Nach Anwahl der Schaltfläche Hinzufügen wird nachfolgendes Fenster angezeigt: Einstellungen Funktion Name Bezeichnung für die Mengenangabe. Falls kein Name eingegeben wird, erscheint nur die Mengenangabe mit Einheit in der Liste. Ansonsten erscheint der Name vor der Mengenangabe Menge Mengenangabe bzw.

  • Seite 160: Medikamente - Placebos

    Benutzerhandbuch Blue Cherry 13.5.2 Medikamente – Placebos Für jedes Placebo in Blue Cherry ist ein Eintrag im Auswahlbereich vorhanden. Mit Hilfe der vorhandenen Schaltflächen können neue Placebos hinzugefügt bzw. gelöscht werden. Im Konfigurationsbereich sind nachfolgende Einstellungen möglich: Einstellungen Funktion Name Bezeichnung für das Medikament Einheit Einstellen der Einheit...
  • Seite 161 Benutzerhandbuch Blue Cherry Nach Anwahl der Schaltfläche Hinzufügen wird nachfolgendes Fenster angezeigt: Einstellungen Funktion Name Bezeichnung für die Mengenangabe. Falls kein Name eingegeben wird, erscheint nur die Mengenangabe mit Einheit in der Liste. Ansonsten erscheint der Name vor der Mengenangabe Menge Mengenangabe bzw.

  • Seite 162: Medikamente - Provokation

    Benutzerhandbuch Blue Cherry 13.5.3 Medikamente – Provokation Für jede Provokationsart in Blue Cherry ist ein Eintrag im Auswahlbereich vorhanden. Mit Hilfe der vorhandenen Schaltflächen können neue Provokationen hinzugefügt bzw. gelöscht werden. Im Konfigurationsbereich sind nachfolgende Einstellungen möglich: Einstellungen Funktion Name Bezeichnung für das Medikament Kumulativ Auswahlschalter kumulativ.
  • Seite 163 Benutzerhandbuch Blue Cherry Nach Anwahl der Schaltfläche Hinzufügen wird nachfolgendes Fenster angezeigt: Einstellungen Funktion Name Bezeichnung für die Mengenangabe. Falls kein Name eingegeben wird, erscheint nur die Mengenangabe mit Einheit in der Liste. Ansonsten erscheint der Name vor der Mengenangabe Menge Mengenangabe bzw.

  • Seite 164: Medikamente - Vernebler

    Benutzerhandbuch Blue Cherry 13.5.4 Medikamente – Vernebler Für jeden Vernebler ist ein Eintrag im Auswahlbereich vorhanden. Mit Hilfe der vorhandenen Schaltflächen können neue Vernebler hinzugefügt bzw. gelöscht werden. Im Konfigurationsbereich sind nachfolgende Einstellungen möglich: Einstellungen Funktion Name Bezeichnung für den Vernebler Einheit Einheit der Verneblerleistung Verneblerleistung...

  • Seite 165: Medikamente - Reihen

    Benutzerhandbuch Blue Cherry 13.5.5 Medikamente – Reihen Für jede Provokationsreihe ist ein Eintrag im Auswahlbereich vorhanden. Mit Hilfe der vorhandenen Schaltflächen können neue Reihen hinzugefügt bzw. gelöscht werden. Im Konfigurationsbereich sind nachfolgende Einstellungen möglich: Einstellungen Funktion Name Bezeichnung für die Provokationsreihe Parameter Einstellen des Provokationsparameters Schwelle...
  • Seite 166 Benutzerhandbuch Blue Cherry Stufen Hinzufügen, Entfernen bzw. Einstellen der Provokationsstufen Pull-Down Menü zur Reduzierung der angezeigten Parameter in der Auswahlliste. Standardmäßig werden alle Parameter angezeigt. Anzeige nach Anwahl der Schaltfläche Einstellen in der Zeile Parameter. Anzeige nach Anwahl der Schaltfläche Einstellen bzw. Hinzufügen im Konfigurationsbereich.
  • Seite 167 Benutzerhandbuch Blue Cherry Dosis Eingabe bzw. Berechnung der kumulierten Dosis Konzentration Auswahl der Konzentration. Über das Pull-Down Menü kann eine bereits angelegte Konzentration für die Provokationsstufe ausgewählt werden Vernebler Auswahl des Verneblers. Über das Pull-Down Menü kann ein bereits angelegter Vernebler für die Provokationsstufe ausgewählt werden Anzahl Verneblungen Anzahl der Verneblungen einstellen...
  • Seite 168 Benutzerhandbuch Blue Cherry und Anwahl der Schaltfläche übernehmen wird die entsprechende Konfiguration in das vorherige Menü übernommen. Durch Anwahl der Überschriften kann die Vorschlagsliste nach Dosis, Konzentration, Anzahl Verneblungen sowie Vernebler aufsteigend und absteigend sortiert werden. Anzeige nach Anwahl der Schaltfläche Einstellen in der Zeile Konzentration.

  • Seite 169: Medikamente - Provokationstimer

    Benutzerhandbuch Blue Cherry 13.5.6 Medikamente – Provokationstimer Einstellungen Funktion Stufendauer Einstellen der Zeit zwischen 2 Stufen. Nach ATS soll eine konstante Stufendauer von 5min eingehalten werden. Parameter Einstellen der Zeitintervalle in denen nach der Inhalation des Provokationsmediums gemessen werden sollte. Nach ATS soll 30s und 90s nach der Inhalation gemessen werden.

  • Seite 170: Medikamente - Allgemein

    Benutzerhandbuch Blue Cherry 13.5.7 Medikamente – Allgemein Mit Hilfe des Pull-Down Menüs kann eingestellt werden, ob die Pre- oder die Placebomessung als Bezugsmessung (Basis) für die Provokation herangezogen werden soll. GR DN 00010 VERSION 104 REV 01.DOCX Seite 170 von 195...

  • Seite 171: Messen

    Benutzerhandbuch Blue Cherry 13.6 Messen Dieser Menüabschnitt erlaubt die Konfiguration der Messungen innerhalb von Blue Cherry. 13.6.1 Messen – Allgemein Wird der Auswahlschalter “Eingabe je Patient” aktiviert, so wird der Anwender vor der ersten Untersuchung bei jedem neuen Patienten dazu aufgefordert den Kalibrationscode von dem verwendeten Flusssensor einzugeben.

  • Seite 172: Messen - Sprache

    Benutzerhandbuch Blue Cherry 13.6.2 Messen – Sprache Einstellungen Funktion Sprache Pull-Down Menü zum Einstellen der Sprache der Anweisungstexte Aktiv Wenn aktiviert, werden während den Messungen Hilfstexte zu den Atemmanövern am Bildschirm angezeigt GR DN 00010 VERSION 104 REV 01.DOCX Seite 172 von 195...

  • Seite 173: Messen - Spirometrie

    Benutzerhandbuch Blue Cherry 13.6.3 Messen – Spirometrie Einstellungen Funktion Atemzüge vor Anzahl der Ruheatemzüge vor dem maximal Manöver Manöver Manöver Konfiguration des maximalen Manövers. Über das Pull-Down Menü kann eingestellt werden ob nach der Ruheatmung zunächst eine tiefe Exspiration gefolgt von einer langsamen maximalen Inspiration (IVC) oder ob zunächst eine langsame tiefe Inspiration gefolgt von einer langsamen maximalen Ausatmung (VCex)

  • Seite 174: Messen - F/V

    Benutzerhandbuch Blue Cherry 13.6.4 Messen – F/V Einstellungen Funktion Atemzüge vor Anzahl der Ruheatemzüge vor dem maximal Manöver Manöver Komplette Ausatmung Auswahlschalter zur Konfiguration des maximalen Manövers. Wenn aktiviert, wird vor dem maximalen Manöver eine langsame tiefe Exspiration vorgeschrieben. GR DN 00010 VERSION 104 REV 01.DOCX Seite 174 von 195...

  • Seite 175: Kommentare

    Benutzerhandbuch Blue Cherry 13.7 Kommentare In diesem Abschnitt können Einstellungen zu den Kommentaren und der Interpretation vorgenommen werden. 13.7.1 Kommentare – Kommentare Für jeden Kommentar ist im Auswahlbereich ein Eintrag vorhanden. Mit Hilfe der vorhandenen Schaltflächen können neue Kommentare hinzugefügt bzw. gelöscht werden. Im Konfigurationsbereich sind nachfolgende Einstellungen möglich: Einstellungen Funktion...
  • Seite 176 Benutzerhandbuch Blue Cherry Anzeige nach Anwahl des Pull- Down Menü in der Zeile Messart. Hier kann eingestellt werden bei wo der Kommentar angezeigt werden soll. Unspezifisch bedeutet Anzeige als allgemeiner Kommentar zum Tag. Alle bedeutet Anzeige zu allen Messungen. GR DN 00010 VERSION 104 REV 01.DOCX Seite 176 von 195...

  • Seite 177: Kommentare - Interpretation

    Benutzerhandbuch Blue Cherry 13.7.2 Kommentare – Interpretation Hier kann die automatische Interpretation eingestellt werden. Im Konfigurationsbereich kann einer der vorhandenen Interpretations Algorithmen oder keine automatische Interpretation gewählt werden. Der resultierende Interpretationstext wird automatisch in das Kommentarfeld von Blue Cherry eingefügt, kann dort jedoch abgewählt werden. Nachfolgende Tabelle zeigt die möglichen Interpretationstexte: Interpretation Text...
  • Seite 178 Benutzerhandbuch Blue Cherry Obstruktion Unter der Annahme optimaler Mitarbeit besteht der Verdacht auf eine obstruktive Ventilationsstörung. Für eine weitergehende Interpretation wird die Bestimmung der DLCO (Diffusionskapazität) empfohlen. Gemischte Unter der Annahme optimaler Mitarbeit besteht Ventilationsstörung der Verdacht auf eine gemischte Ventilationsstörung.

  • Seite 179: Schnittstellen

    Benutzerhandbuch Blue Cherry 13.8 Schnittstellen In diesem Abschnitt können Einstellungen zur GDT Schnittstelle und zur MediConnect Schnittstelle vorgenommen werden. 13.8.1 Schnittstellen – GDT-Schnittstelle Einstellungen Funktion Ordner eingehend Ordner für eingehende GDT Dateien einstellen Dateiname eingehend Dateiname für die eingehende GDT Datei einstellen Dateiendung Dateiendung für eingehende GDT Dateien...
  • Seite 180 Benutzerhandbuch Blue Cherry ausgehend einstellen. Es kann zwischen fortlaufender Nummer und *.GDT ausgewählt werden Eigene ID Einstellen einer für dieses Messsystem eigenen ID welche per GDT übertragen wird PCS ID Einstellen einer Empfänger ID welche per GDT übertragen wird Watchdog Wird der Watchdog aktiviert, so wird im Windows Autostart der Ordner für eingehende GDT Dateien überwacht und Blue Cherry...

  • Seite 181: Schnittstellen - Gdt-Reports

    Benutzerhandbuch Blue Cherry 13.8.2 Schnittstellen – GDT-Reports Einstellungen Funktion Tabellen-Export Wenn aktiviert, wird eine Werte Tabelle nach GDT exportiert -Übertrage Tabelle Tabellen-Export Wenn aktiviert, werden Sollwerte nach GDT exportiert -Übertrage Soll in Tabelle Tabellen-Export Wenn aktiviert, werden Messwerte in Prozent vom Sollwert exportiert -Übertrage %Soll in Tabelle...
  • Seite 182 Benutzerhandbuch Blue Cherry Nach Anwahl der Schaltfläche Einstellen erscheint folgendes Konfigurationsmenü: Einstellungen Funktion ID in GDT/BDT Einstellen der Geräte- bzw. Verfahrensspezifischen Kennung Messtyp Auswahl des Untersuchungstyps Seite zum Messen Auswahl des Untersuchungstyps, welcher bei einem GDT Aufruf Messen eingestellt wird Darstellung Auswahl des Untersuchungstyps, welcher bei einem GDT Aufruf Anzeigen eingestellt wird...

  • Seite 183: Schnittstellen - Mediconnect

    Benutzerhandbuch Blue Cherry 13.8.3 Schnittstellen – MediConnect Einstellungen Funktion Ordner ausgehend Ordner für ausgehende Mediconnect Datei einstellen Dateiname ausgehend Dateiname für die ausgehende Mediconnect Datei einstellen Dateiendung Dateiendung für ausgehende Mediconnect Dateien einstellen. Es kann zwischen ausgehend fortlaufender Nummer und *.MC ausgewählt werden.

  • Seite 184: Benutzer

    Benutzerhandbuch Blue Cherry 13.9 Benutzer In diesem Abschnitt können allgemeine Einstellungen zur Benutzerverwaltung von Blue Cherry vorgenommen werden. 13.9.1 Benutzer – Allgemein Einstellungen Funktion Login erforderlich Wenn aktiviert, ist zum Programmstart von Blue Cherry ein Login mit Benutzername und Kennwort erforderlich Auto Logout Wenn aktiviert, wird sofern weder Tastatureingaben noch Mausbewegungen...

  • Seite 185: Benutzer - Benutzergruppen

    Benutzerhandbuch Blue Cherry 13.9.2 Benutzer – Benutzergruppen Für jede Benutzergruppe ist im Auswahlbereich ein Eintrag vorhanden. Mit Hilfe der vorhandenen Schaltflächen können neue Benutzergruppen hinzugefügt bzw. gelöscht werden. Die voreingestellte Benutzergruppe Administrator kann weder gelöscht noch verändert werden. Alle Benutzer dieser Gruppe haben alle Rechte innerhalb Blue Cherry.
  • Seite 186 Benutzerhandbuch Blue Cherry Rechte für Untersuchungsarten hinzugefügt bzw. gelöscht und vorhandene Einstellungen geändert werden. Kommentare Einstellen der Rechte für Kommentare. Mit Hilfe der vorhandenen Schaltflächen können Rechte für Kommentare hinzugefügt bzw. gelöscht und vorhandene Einstellungen geändert werden. Anzeige nach Anwahl der Schaltfläche Einstellen in der Zeile Patientendaten.

  • Seite 187: Benutzer - Benutzer

    Benutzerhandbuch Blue Cherry 13.9.3 Benutzer - Benutzer Für jeden Benutzer ist im Auswahlbereich ein Eintrag vorhanden. Mit Hilfe der vorhandenen Schaltflächen können neue Benutzer hinzugefügt bzw. gelöscht werden. Im Konfigurationsbereich sind nachfolgende Einstellungen möglich: Einstellungen Funktion Benutzer Name für Benutzer einstellen Benutzergruppe Auswahl der Benutzergruppe.

  • Seite 188: Desinfektion Und Reinigung

    Desinfektion und Reinigung 14.1 Allgemeine Hinweise Die Geräte der Firma Geratherm Respiratory wurden so konzipiert, dass der Aufwand für Desinfektion und Reinigung minimal ist. Nur geringer Aufwand ist notwendig um die Geräte funktionsfähig und sauber zu erhalten. Um die Gefahr von Kreuzkontamination zu vermeiden, müssen nach jeder Untersuchung alle Teile die mit dem Patientenatemstrom in Kontakt kommen und die Nasenklemme ausgetauscht und entsorgt werden.

  • Seite 189: Oberflächendesinfektion Bzw. Wischdesinfektion

    Benutzerhandbuch Blue Cherry 14.2 Oberflächendesinfektion bzw. Wischdesinfektion Bei der Durchführung der Desinfektion sollte das Personal geeignete Schutzkleidung tragen. Die Angaben der Desinfektionsmittelhersteller bezüglich Sicherheit, Handhabung und Einwirkdauer sind auf alle Fälle zu beachten. Die Reinigungstücher sollten nur leicht mit dem Desinfektionsmittel befeuchtet werden.

  • Seite 190: Parameterbeschreibung

    Benutzerhandbuch Blue Cherry Parameterbeschreibung Spirometrie Parameter Name Beschreibung Bemerkung Inspiratorische Vitalkapazität Maximum der akzeptablen Versuche Vitalkapazität Maximum aus IVC und VCex VCex Vitalkapazität exspiratorisch Maximum der akzeptablen Versuche Ruheatemzugvolumen Selektierter Versuch Exspiratorisches Reservevolumen Mittelwert der akzeptablen Versuche Inspiratorisches Reservevolumen Mittelwert der akzeptablen Versuche Inspiratorische Kapazität Mittelwert der akzeptablen Versuche Atemfrequenz...
  • Seite 191 Benutzerhandbuch Blue Cherry der Forcierten Vitalkapazität MEF25-50 Mittlerer Exspiratorischer Fluss zwischen Selektierter Versuch 25% und 50% der Forcierten Vitalkapazität MEF25-75 Mittlerer Exspiratorischer Fluss zwischen Selektierter Versuch 25% und 75% der Forcierten Vitalkapazität MEF50-75 Mittlerer Exspiratorischer Fluss zwischen Selektierter Versuch 50% und 75% der Forcierten Vitalkapazität MEF75-85 Mittlerer Exspiratorischer Fluss zwischen Selektierter Versuch...
  • Seite 192 Benutzerhandbuch Blue Cherry SpO2min Niedrigste Sauerstoffsättigung Mittelwert der akzeptablen Versuche SpO2max Höchste Sauerstoffsättigung Mittelwert der akzeptablen Versuche HRmin Niedrigste Herzfrequenz Mittelwert der akzeptablen Versuche HRmax Höchste Herzfrequenz Mittelwert der akzeptablen Versuche Signalqualität Selektierter Versuch GR DN 00010 VERSION 104 REV 01.DOCX Seite 192 von 195...

  • Seite 193: Technische Daten

    Benutzerhandbuch Blue Cherry Technische Daten 16.1 Technische Daten Spirostik Technische Daten: Abmessungen: 76,5mm x 30mm x 18,5mm (LxBxH) Gewicht: Elektrische Daten: Schutzklasse VDE: IPX0 IEC 529 Klassifizierung nach MDD: IIa 93/42/EWG des Rates vom 14.06.93 Anhang IX Typ Anwendungsteil: BF gemäß VDE 0750 (DIN EN 60601-1) PC Schnittstelle: USB 2.0 Spannungsversorgung:...

  • Seite 194: Technische Daten Oxystik

    Benutzerhandbuch Blue Cherry 16.2 Technische Daten Oxystik Technische Daten: Abmessungen: 76,5mm x 30mm x 18,5mm (LxBxH) Gewicht: Elektrische Daten: Schutzklasse VDE: IPX0 IEC 529 Klassifizierung nach MDD: IIa 93/42/EWG des Rates vom 14.06.93 Anhang IX Typ Anwendungsteil: BF gemäß VDE 0750 (DIN EN 60601-1) PC Schnittstelle: USB 2.0 Spannungsversorgung:...

  • Seite 195: Technische Daten Spirostik Complete

    Benutzerhandbuch Blue Cherry 16.3 Technische Daten Spirostik Complete Technische Daten: Abmessungen: 347mm x 320mm x 71mm (LxBxH) Gewicht: 1850g Elektrische Daten: Schutzklasse VDE: IPX0 IEC 529 Klassifizierung nach MDD: IIa 93/42 EWG des Rates vom 14.6.1993 Anhang IX Typ Anwendungsteil : BF gemäß...
