UBI EasyCoder 201 II – Betriebsanleitung

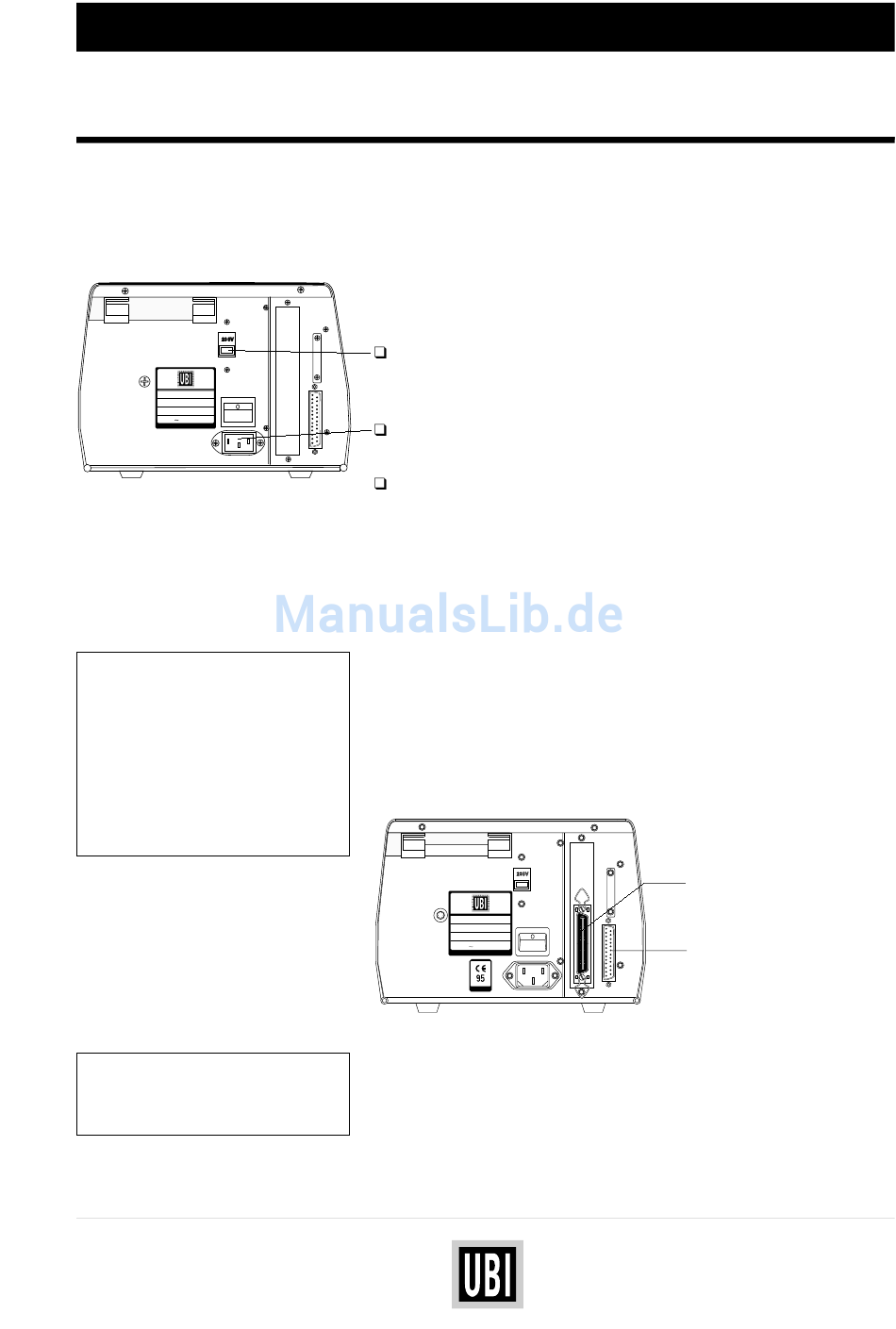

INSTALLATION
Spannungsversorgung
TA
Type
Art. No.
Ser. No.
115/230 V
2.6/1.3 A 50–60 Hz
MADE IN SWEDEN
Computeranschluß
Serielle Schnittstelle "uart1:"
Schnittstellenprotokoll:
Schnittstelle:
RS 232C
Baudrate:
9600
Parity:
keine
Datenbits:
7
Stop bits:
2
Flow control:
XON/XOFF zum
und vom host
Neue Zeile:
CR/LF (carriage
return + line feed)
UBI Standard Kabel
Artikel Nummern
RS 232C Kabel:
Drucker zu IBM-AT
Drucker zu IBM-XT/PS2 1-975580-05
Centronics Kabel
Dieses Kapitel beschreibt in Kürze die Installation der Standard
Modelle des EasyCoder 201 II, EasyCoder 201 IIE und
EasyCoder 201 IISA Drucker. Detaillierte Informationen und
Anweisungen über die Installation von Sondermodellen
entnehmen Sie bitte der EasyCoder 201 II Technical Descrip-
tion.
Überprüfen Sie den Netzspannungswahlschalter, um sicher
zu stellen, daß der Drucker auf die korrekte Netzspannung
eingestellt ist.
Verbinden Sie das Netzkabel mit dem Netzspannungs-
eingang an der Rückseite des Druckers und einer Steckdose.
Einschalten der Netzspannung wird auf den Seiten 8 und 9
beschrieben.
Die Drucker der Serie EasyCoder 201 II sind mit mindestens
einer Kommunikationsschnittstelle, die als "uart1:" bezeichnet
wird, ausgerüstet. Als Standard findet ein 25- poliger Stiftstecker
nach RS232C Verwendung (Sehen Sie dazu das Schnitt-
stellenprotokoll links).
Optional kann der Drucker – je nach Modell – mit einer
zusätzlichen Schnittstellenkarte ausgerüstet werden, die bis zu
2 weitere Kommunikationsschnittstellen enthält. Weitere
Informationen über Schnittstellen entnehmen Sie bitte der
Publikation Technical Description.
Hinweis:
• Zum Programmieren mit Hilfe des UBI LabelShop oder UBI Fingerprint
1- 975581-05
Programms benutzen Sie bitte die serielle RS232C Schnittstelle "uart 1:".
• Benutzen Sie die Centronics parallele Schnittstelle zusammen mit dem UBI
1-010001-00
Windows Driver.
• Die Standard UBI Kommunikationskabel ermöglichen den direkten
Anschluß Ihres Druckers an die serielle oder parallele Schnittstelle eines
IBM AT, XT oder PS-2 Computers.
TA
Type
Art. No.
Ser. No.
115/230 V
2.6/1.3 A 50–60 Hz
MADE IN SWEDEN
MADE IN SWEDEN
Centronics Schnittstelle
(Zubehör)
Standard-Schnittstelle RS232
"uart1:"
6
