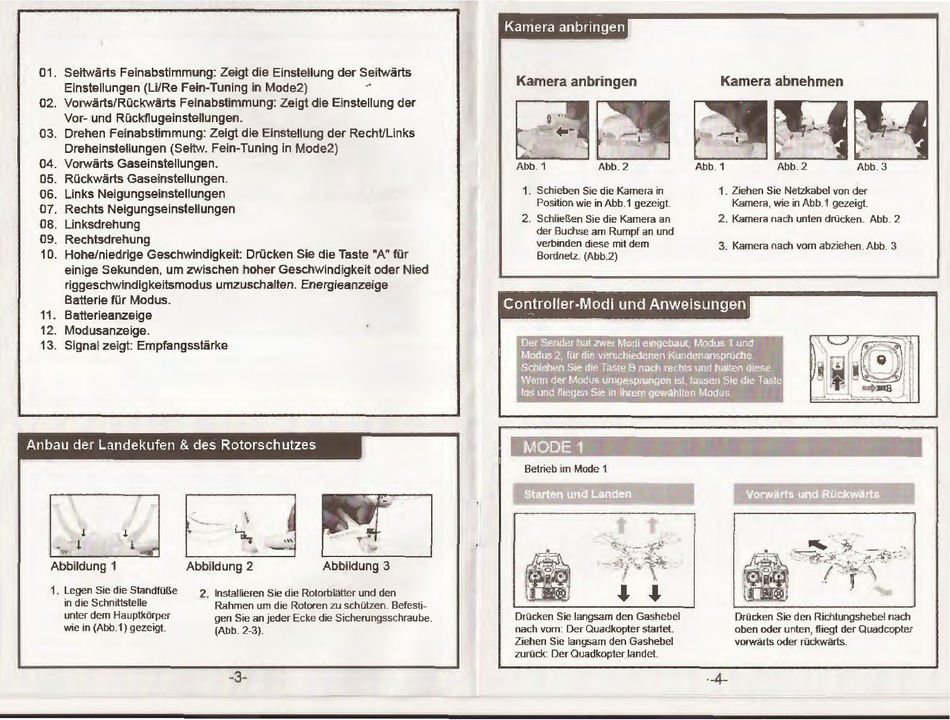

01. Seitwärts Feinabstimmung: Zeigt die Einstellung der Seitwärts
Einstellungen·
(Li/Re Fein-Tuning in Mode2)
02. Vorwärts/Rückwärts Feinabstimmung: Zeigt die Einstellung der
Vor- und Rückflugeinstellungen.
03. Drehen Feinabstimmung: Zeigt die Einstellung der RechVLinks
Dreheinsteilungen (Seitw. Fein-Tuning in Mode2)
04. Vorwärts Gaseinstellungen.
05. Rückwärts Gaseinstellungen.
06. Links Neigungseinstellungen
07. Rechts Neigungseinstellungen
08. Linksdrehung
09. Rechtsdrehung
10. Hohe/niedrige Geschwindigkeit: Drücken Sie die Taste "A" für
einige Sekunden, um zwischen hoher Geschwindigkeit oder Nied
riggeschwindigkeitsmodus umzuschalten. Energieanzeige
Batterie für Modus.
11. Batterieanzeige
12. Modusanzeige.
13. Signal zeigt: Empfangsstärke
Abbildung 1
1.
Legen Sie die Standfüße
in die Schnittstelle
unter dem Hauptkörper
wie in (Abb.1) gezeigt.
.
'----
~
~
Abbildung 2
Abbildung 3
2.
Installieren Sie
die
Rotorblätter und den
Rahmen um die Rotoren zu schützen. Befesti-
gen Sie an jeder Ecke die Sicherungsschraube.
(Abb. 2-3).
-3-
-
Karriera anbringen
Kamera
anbringen
Abb.
1
Abb. 2
1. Schieben Sie die Kamera in
Position wie in Abb.1 gezeigt.
2
.
Schließen Sie die Kamera an
der
Bu chse am Rumpf
an
und
verbinden diese mit dem
Bordnetz. (Abb.2)
Betrieb im Mode 1
:~}i-:If
, . .
.,..~j
·
·-
~~
-~
.
•!
•A' \
'
·~
.
'
• •
Drücken Sie langsam den Gashebel
nach vom: Der Quadkopter startet
Ziehen Sie langsam den Gashebel
zurück: Der Quadkopter.landet.
Kamera abnehmen
Abb.1
Abb.2
Abb.3
1 . Ziehen Sie Netzkabel von der
Kamera, wie
in
Abb.1 gezeigt.
2
. Kamera nach unten drücken. Abb. 2
3. Kamera nach vom abziehen. Abb. 3
·-4-
llllllil.
:h.
.
·-.':~--
-
-
- ~~~~~~-:-;t:.A~
;:
~
J
..
s,
~1·,
-~\
/
r
~
Drücken Sie den Richtungshebel nach
oben oder unten, fliegt der Quadcopter
vorwärts oder rückwärts.
